- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa149.44 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu42°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

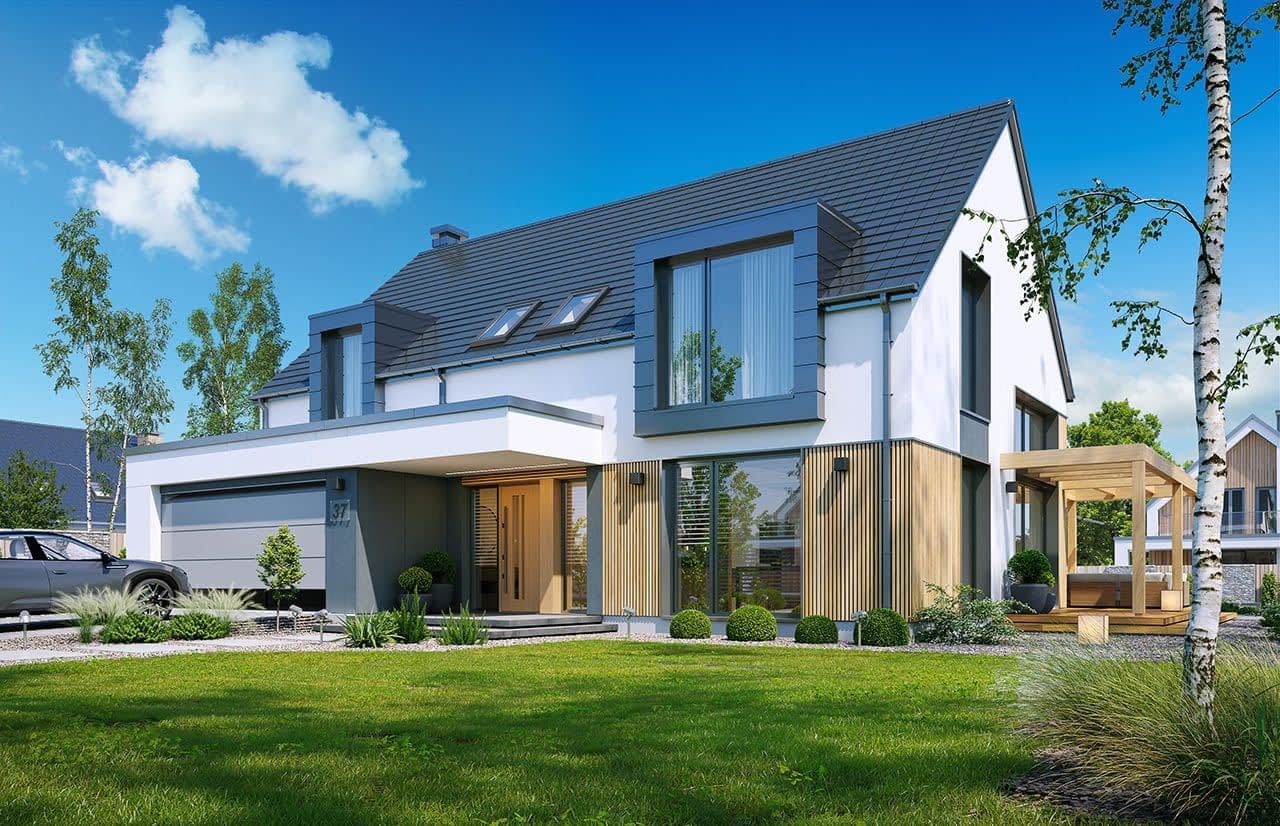

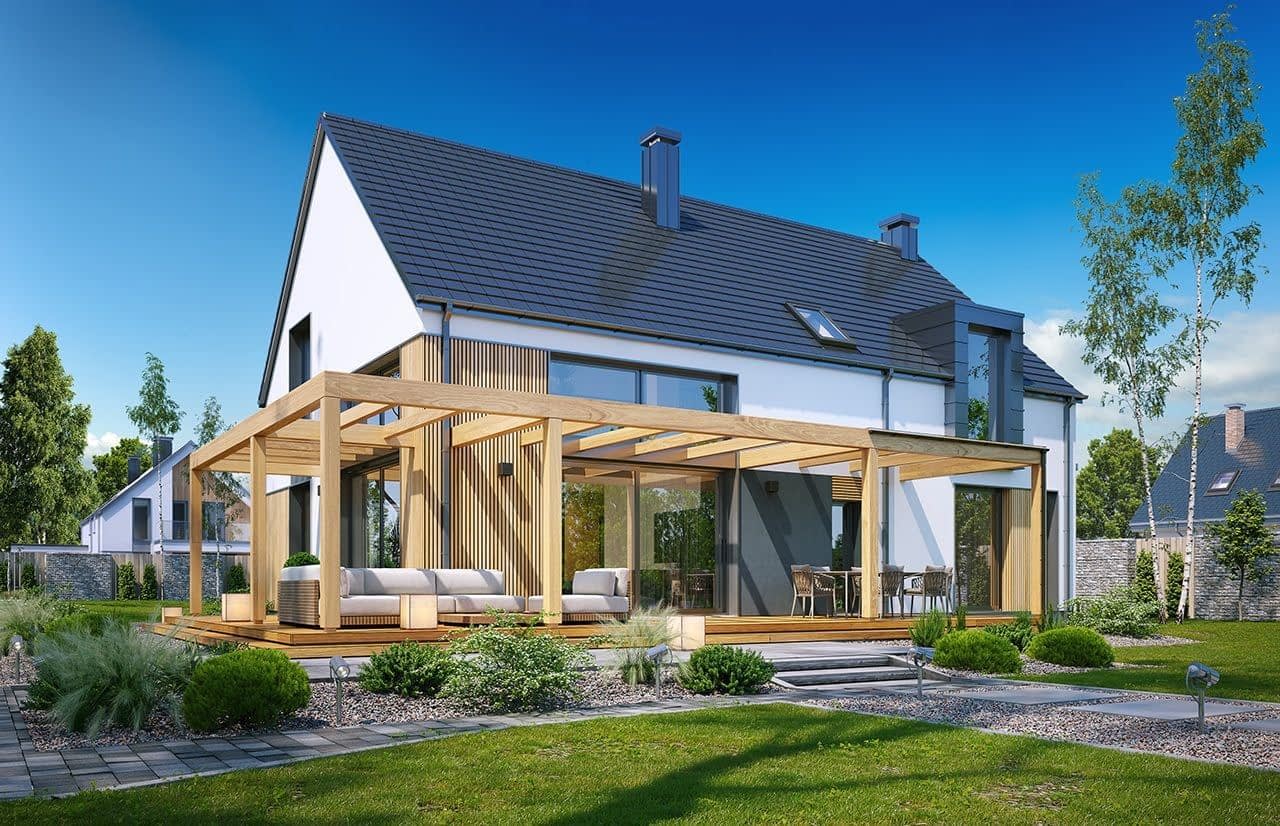

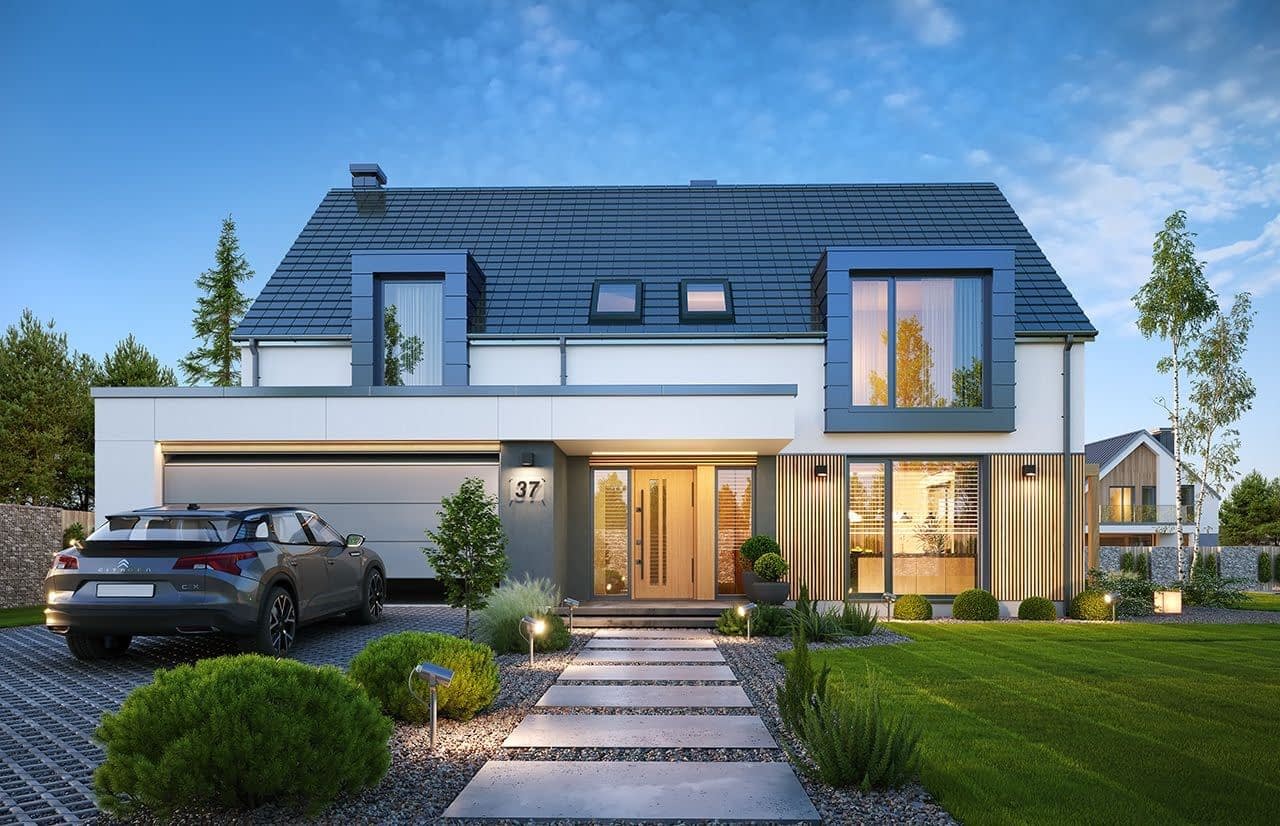

Mambo to nowoczesna stodoła z poddaszem użytkowym o powierzchni 149,44 m², z narożnym przeszkleniem salonu na wysokość półtorej kondygnacji.
Efekt domu piętrowego

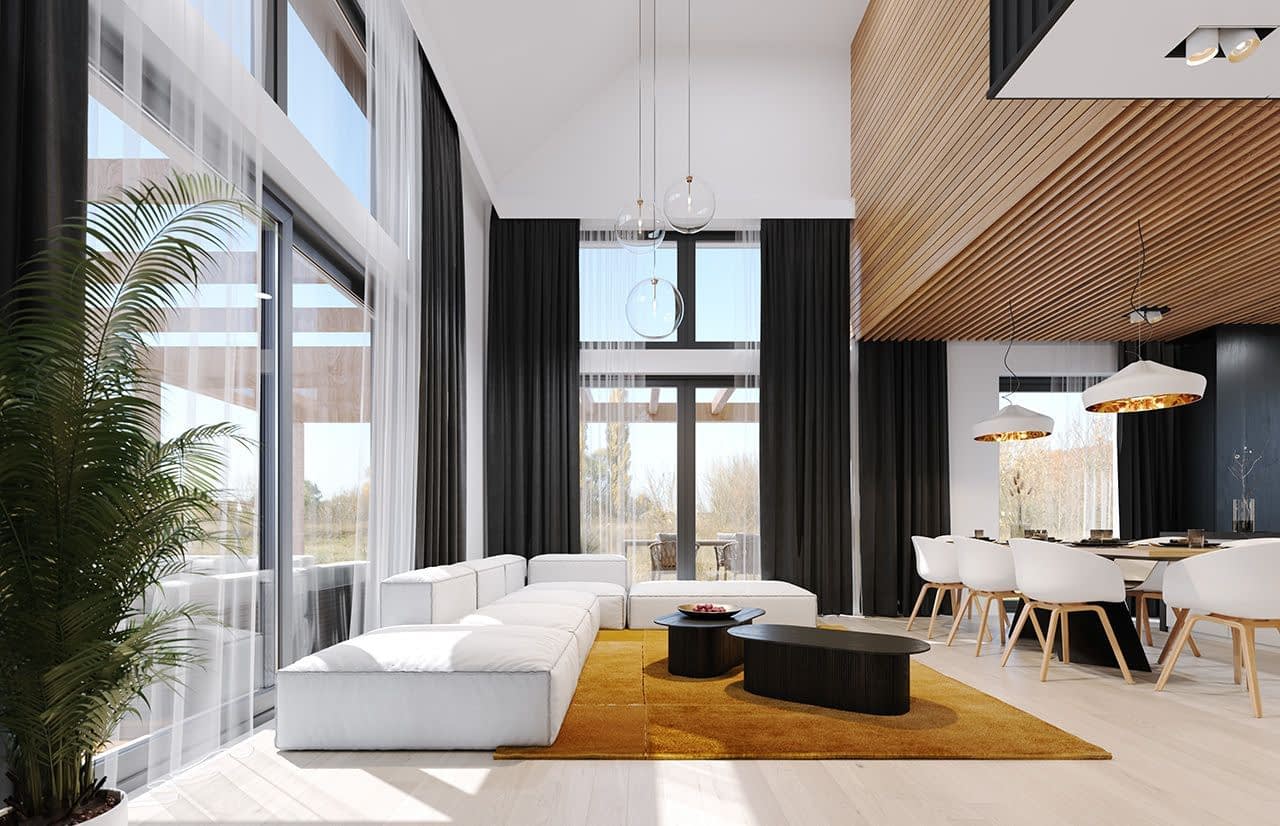

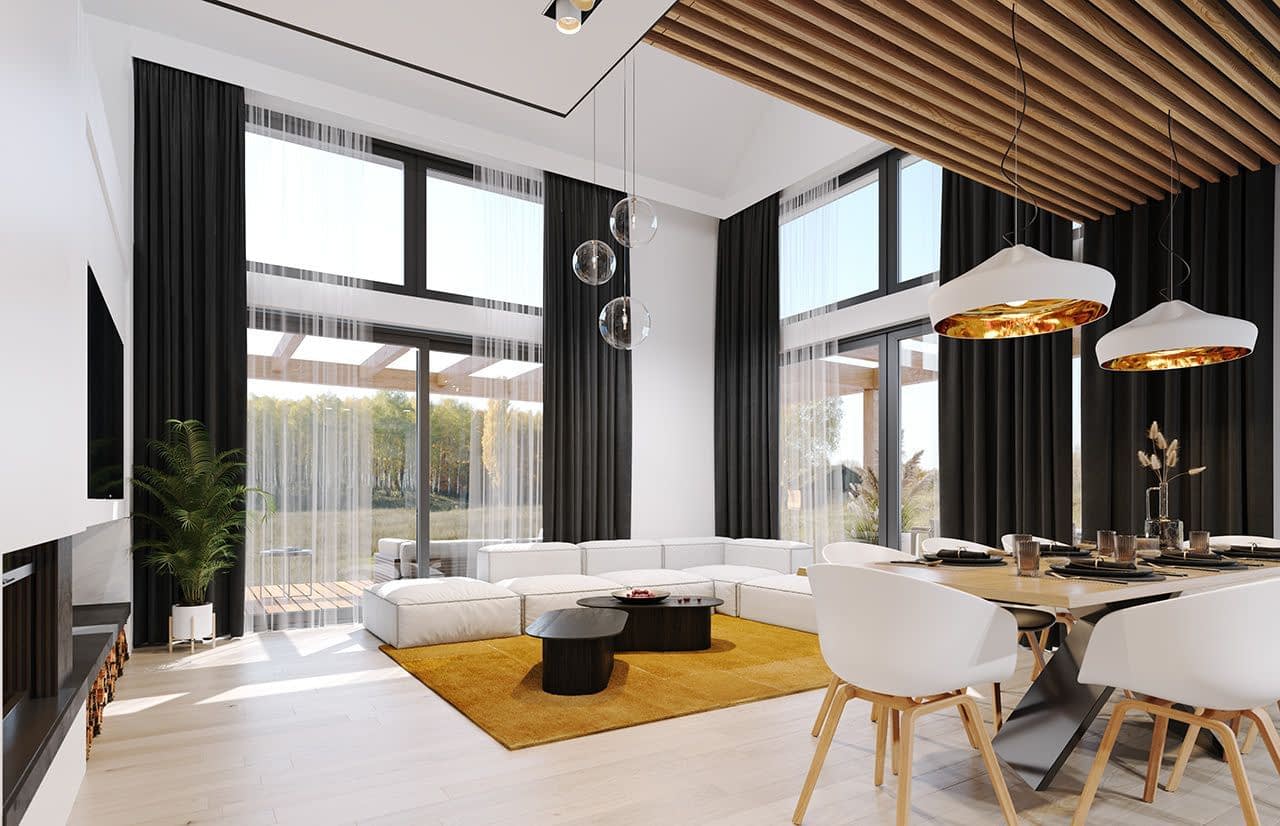

Salon z pustką i antresolą ma okna na dwóch ścianach sięgające półtorej kondygnacji. To przełamuje typowy układ domu z poddaszem i daje wrażenie przestronnej willi.
Parametry
Zwarta bryła z dachem dwuspadowym 42° i wbudowanym garażem dwustanowiskowym (33,63 m²). Dom ma 5 pokoi, 3 łazienki i kominek dla 5 osób.
- wymiary budynku: 15,16 × 11,42 m
- minimalna działka: 23,32 × 21,42 m
- wysokość: 8,66 m
- kubatura: 710 m³
Ile kosztuje budowa?
Według kosztorysu MG Projekt stan surowy zamknięty to ok. 377 tys. zł, roboty wykończeniowe ok. 343 tys. zł, instalacje ok. 123 tys. zł, a realizacja domu pod klucz ok. 720 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.
Marzysz o salonie z wysokimi oknami? Zamów projekt domu Mambo na wbudowie.pl.
Rzuty

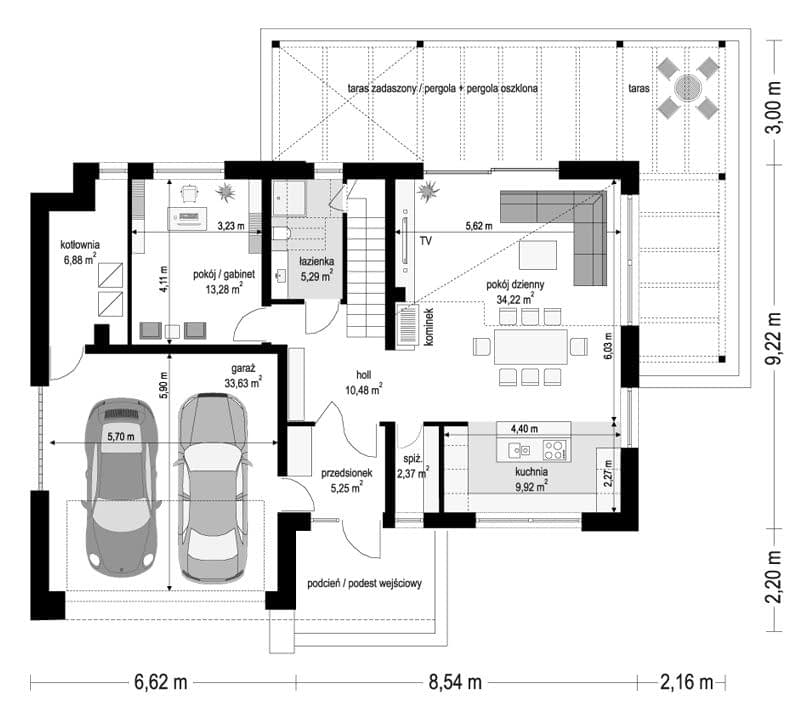

Parter

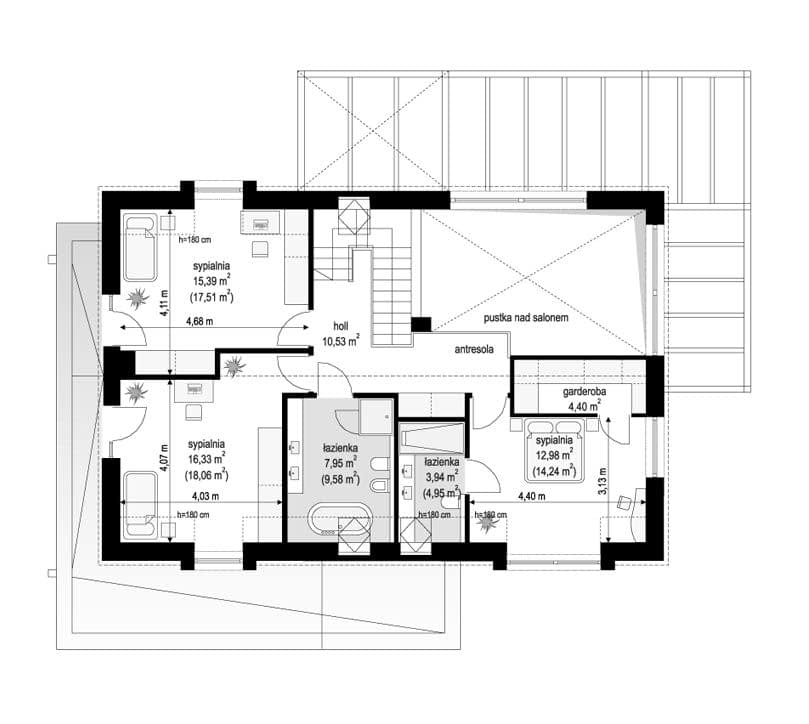

Poddasze

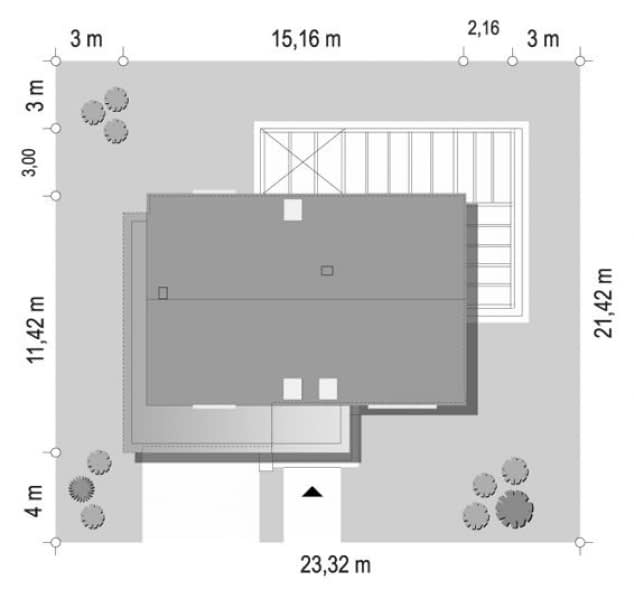

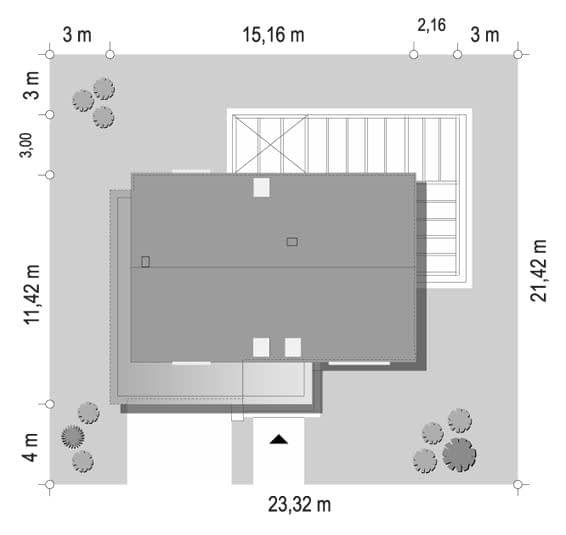

Sytuacja na działce
Dane techniczne
- Powierzchnia użytkowa149.44 m²
- Powierzchnia netto156.32 m²
- Powierzchnia zabudowy152.19 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu176.4 m²
- Kubatura710 m³
- Długość domu11.42 m
- Szerokość domu15.16 m
- Wysokość domu8.66 m
- Poddaszeużytkowe
- Energia pierwotna68.6 kWh/m²/rok
- Energia końcowa52.3 kWh/m²/rok
- Minimalne wymiary działki21.42 x 23.32m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu42°
Instalacja grzewcza
- EUco47.6 kwH/m²/rok
Koszty budowy
- Stan surowy213013 zł
- Stan surowy zamknięty377135 zł
- Koszt wykończenia343014 zł
- Koszt instalacji122946 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
