- Typ projektuWolnostojący
- Powierzchnia użytkowa102.1 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Marcin II to inna wersja projektu Marcin. W tej wersji mamy powiększony kąt nachylenia dachu do 40stopni i zaprojektowane poddasze użytkowe z dachem na ściance kolankowej wysokości 25cm. Marcin II to dom z serii ECO, czyli tani w budowie i utrzymaniu, przeznaczony jest również dla 3 do 4 osobowej. Marcin II posiada zaprojektowane poddasze z dwoma sypialniami i łazienką. Na poddasze prowadzą zabiegowe schody w narożniku salonu. Projekt przy 100m2 powierzchni użytkowej, przewiduje zachowanie podziału podział na część ogólnodostępną, w której mamy salon z miejscem do spożywania posiłków, kominkiem, kuchnią i pomieszczeniem gospodarczym z piecem na paliwo gazowe. W części prywatnej mamy przewidziane dwie sypialnie i wspólną łazienkę. W strefie wejściowej mamy natomiast wiatrołap z szafami wnękowymi oraz wygodny hol. Projekt domu Marcin II dzięki prostej bryle i prostemu zadaszeniu, gwarantuje niskie koszty budowy tego domu. Projekt posiada kompletnie zaprojektowaną funkcję oraz standard domu energooszczędnego, dlatego praktycznie nie wymaga wprowadzania zmian na etapie adaptacji w tym zakresie.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm
rodzaj stropu: teriva
elewacje: tynk strukturalny, okładzina drewniana
pokrycie dachu: blacha na rąbek stojący
Rzuty

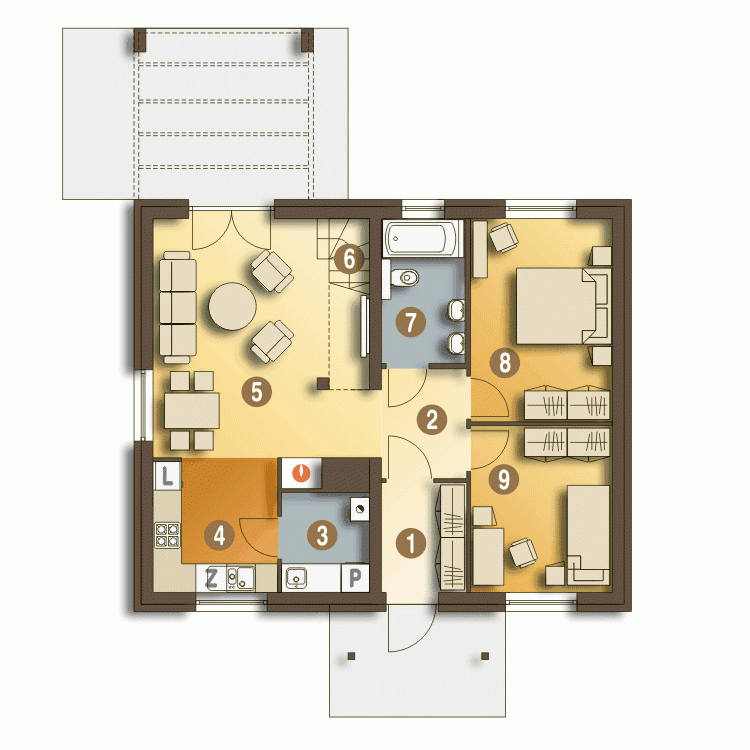

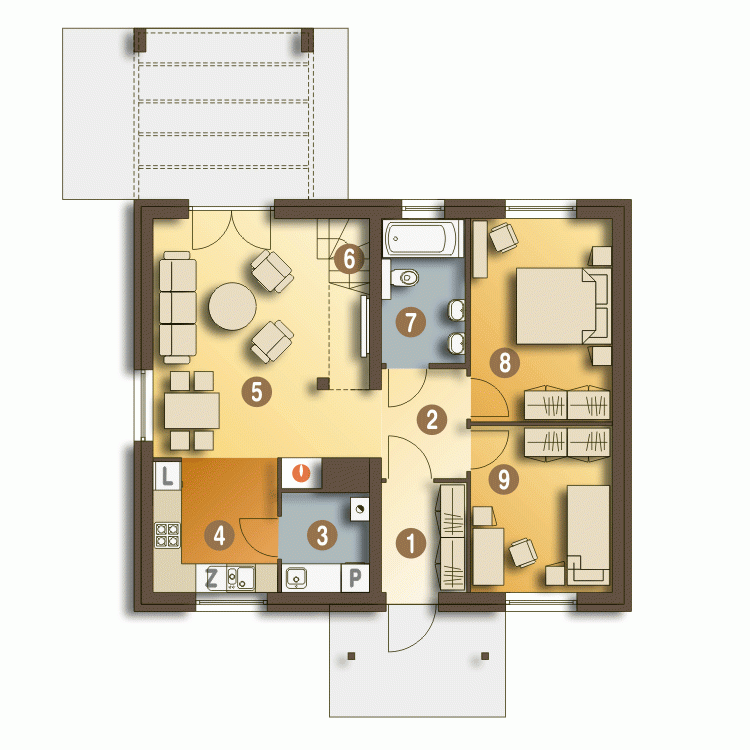

Parter
- m²
- 1. Wiatrołap4
- 2. Hol4
- 3. Pralnia+CO*3.7
- 4. Kuchnia7.3
- 5. Salon21.1
- 6. Schody3.2
- 7. Łazienka5.2
- 8. Pokój12.5
- 9. Pokój10.3

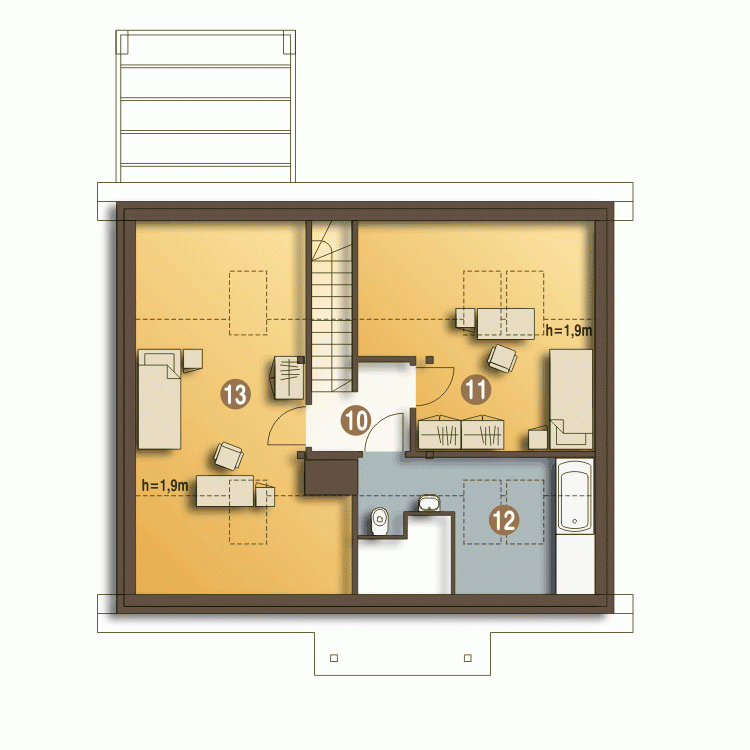

Piętro
- m²
- 10. Komunikacja3.4
- 11. Sypialnia12
- 12. Łazienka4.7
- 13. Sypialnia14.4

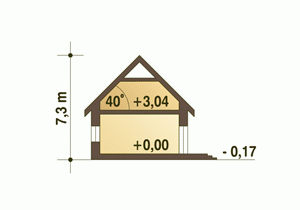

Przekrój

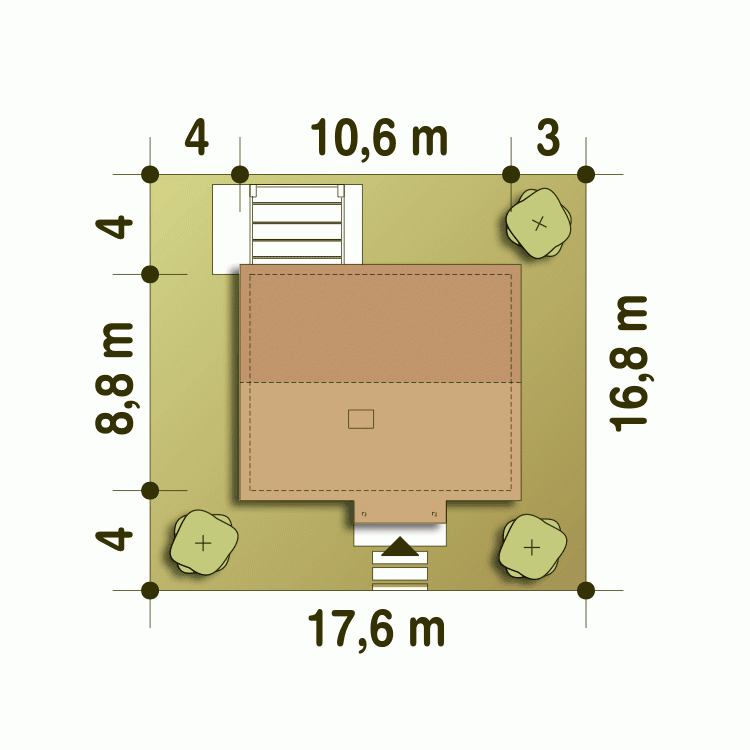

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa102.1 m²
- Powierzchnia zabudowy93.1 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu153 m²
- Kubatura366 m³
- Długość domu8.8 m
- Szerokość domu10.6 m
- Wysokość domu7.3 m
- Minimalne wymiary działki16.8 x 17.6m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
