- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa149.1 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Przyjemny dom o prostej bryle i dobrych proporcjach architektonicznych. Na parterze salon z kominkiem posiadający bezpośrednie połączenie z kuchnią. Z kuchni dostępna spiżarka. Dodatkowy pokój na parterze może pełnić funkcję sypialni lub gabinetu. Ponadto na parterze zaprojektowano łazienkę i kotłownię, oraz dostępny z niej jednostanowiskowy garaż. Na poddaszu znajdziemy aż pięć przestronnych sypialni, dużą garderobę i łazienkę.Rzuty

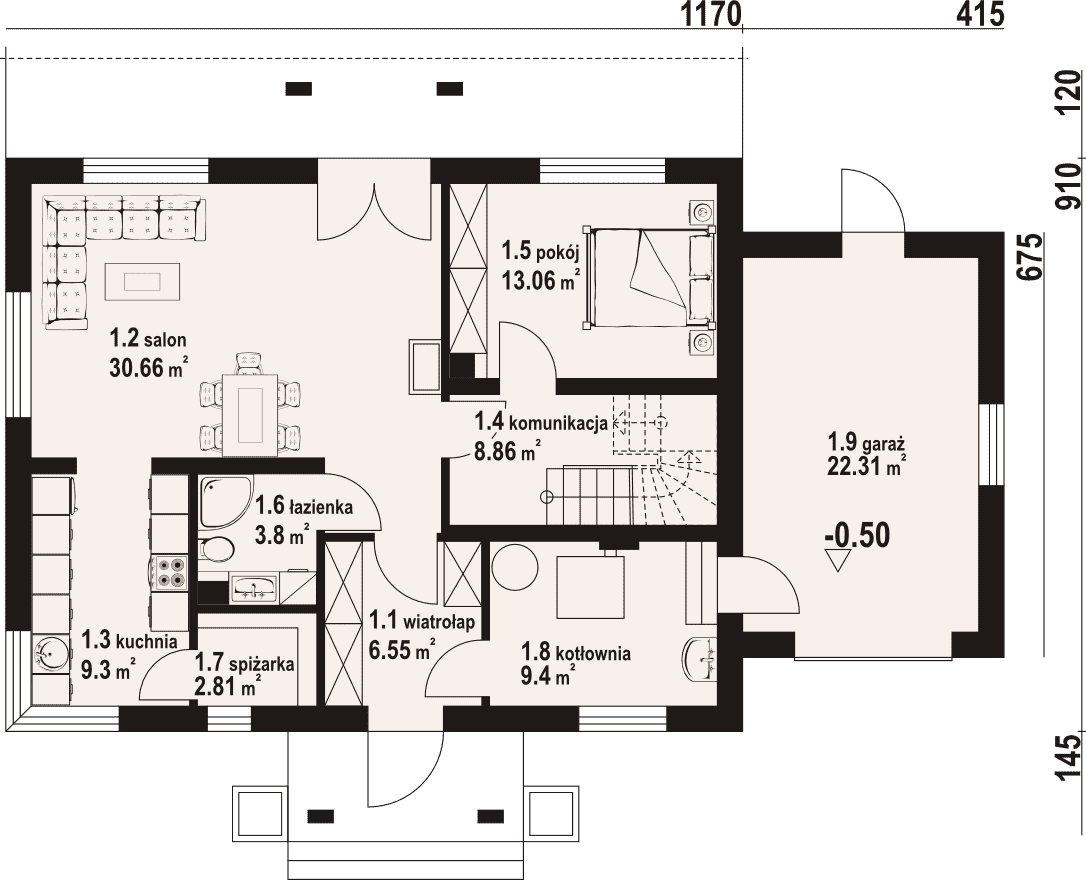

Parter
- 1.1 - wiatrołap6.55 m²
- 1.2 - salon30.66 m²
- 1.3 - kuchnia9.3 m²
- 1.4 - komunikacja8.86 m²
- 1.5 - pokój13.06 m²
- 1.6 - łazienka3.8 m²
- 1.7 - spiżarka2.81 m²
- 1.8 - kotłownia9.4 m²
- 1.9 - garaż22.31 m²

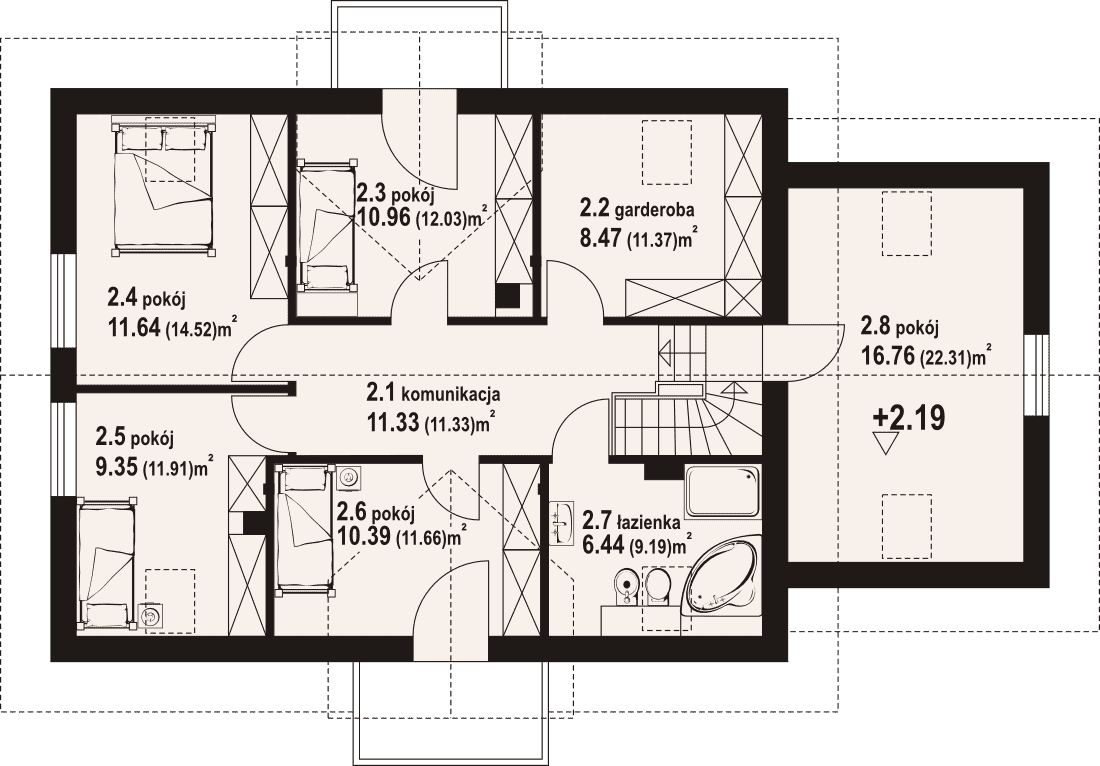

Poddasze
- 2.1 - komunikacja11.33 m²
- 2.2 - garderoba8.47 m²
- 2.3 - pokój10.96 m²
- 2.4 - pokój11.64 m²
- 2.5 - pokój9.35 m²
- 2.6 - pokój10.39 m²
- 2.7 - łazienka6.44 m²
- 2.8 - pokój16.76 m²

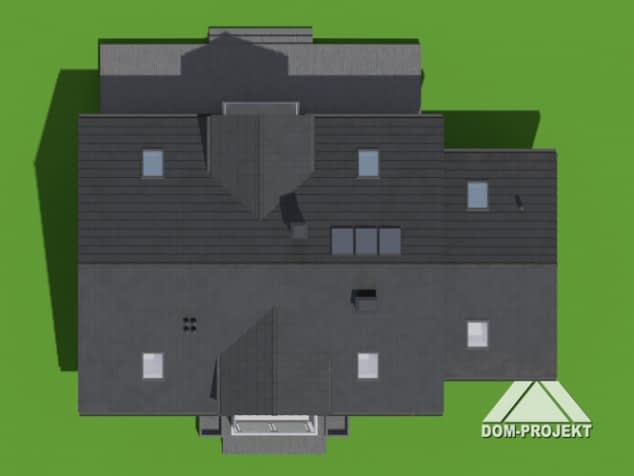

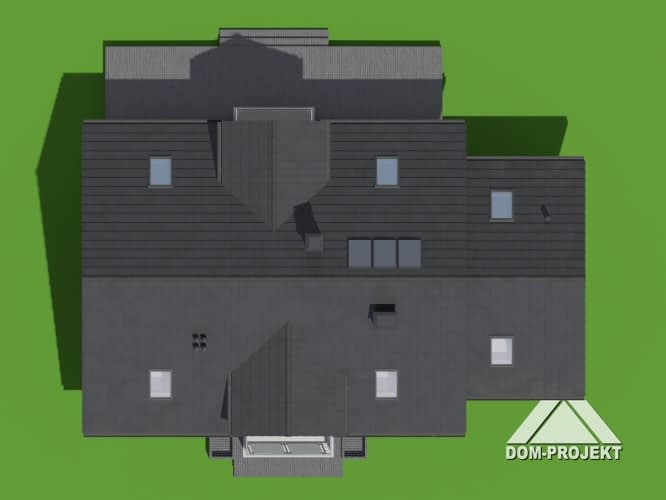

Sytuacja
Dane techniczne
- Powierzchnia użytkowa149.1 m²
- Powierzchnia netto211.07 m²
- Powierzchnia zabudowy134.8 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi7
- Powierzchnia dachu254.32 m²
- Kubatura747.9 m³
- Wysokość domu9.13 m
- Minimalne wymiary działki23.85 x 17.1m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

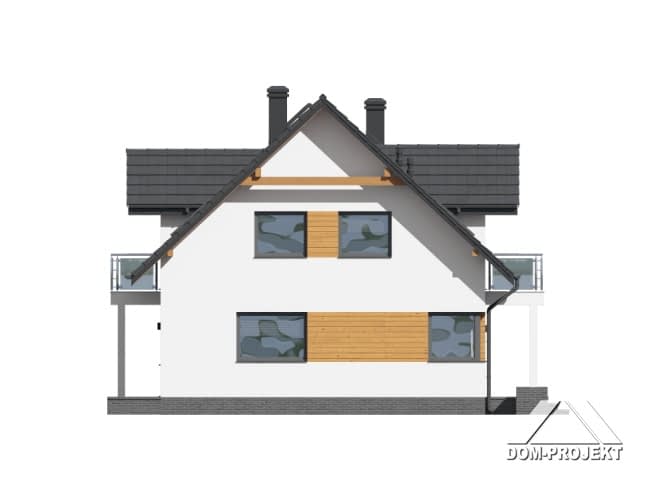

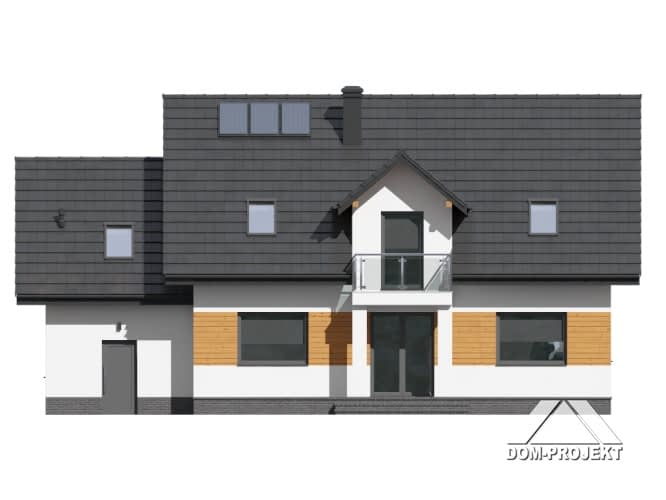

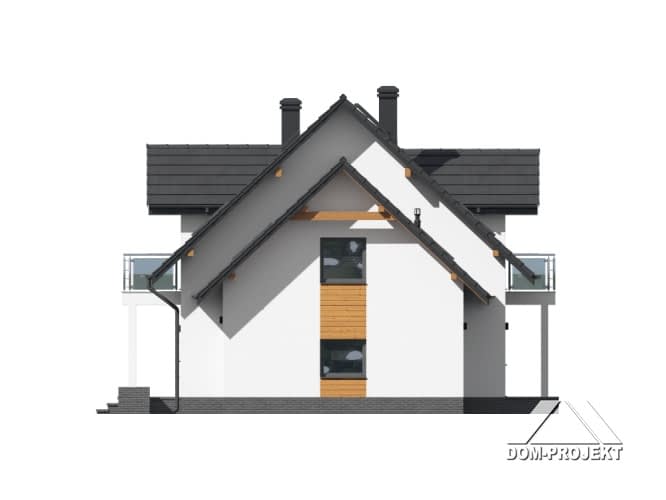

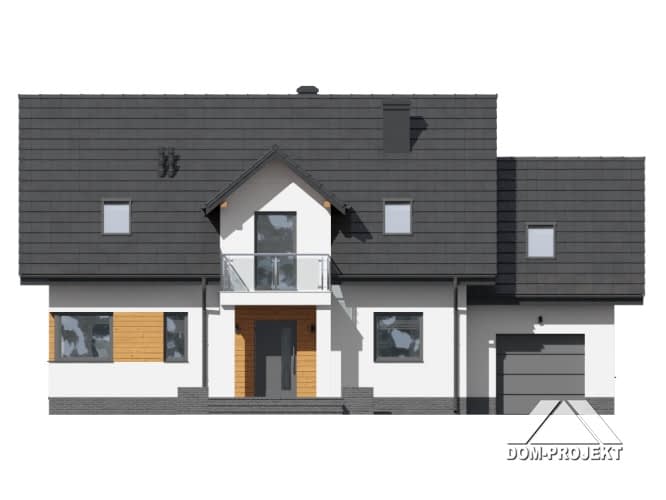

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
