Projekt domu Miejski 2

Name: Miejski 2
Brand: MG Projekt
SKU: miejski-2
Price: 6690.00 PLN
Availability: InStock

Projekt domu Miejski 2 – wizualizacja 3D rzutu parteru

Projekt domu Miejski 2 – wizualizacja 3D rzutu poddasza

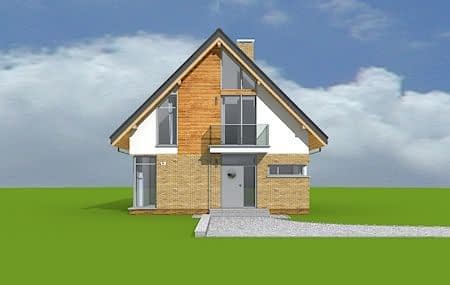

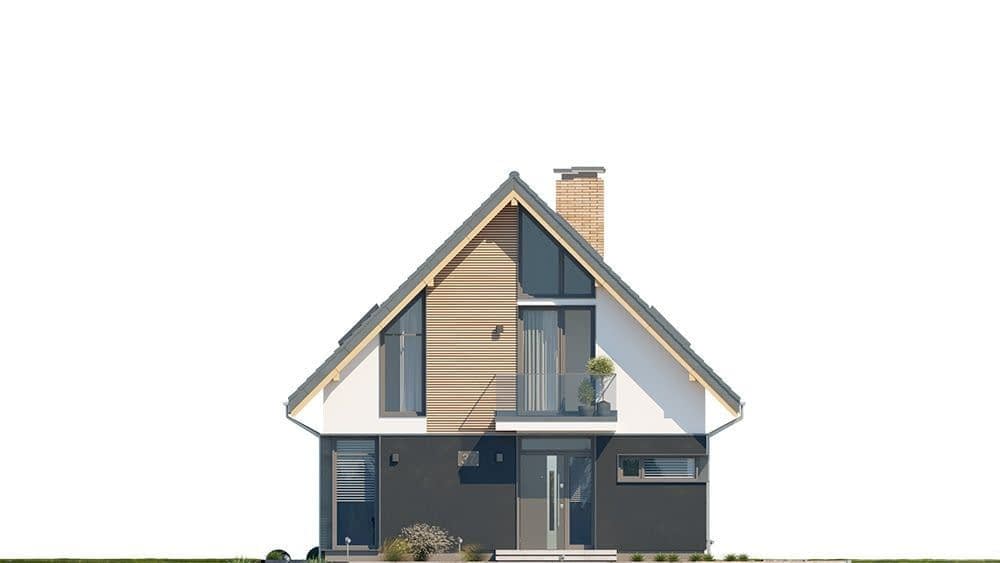

Projekt domu Miejski 2 – elewacja frontowa

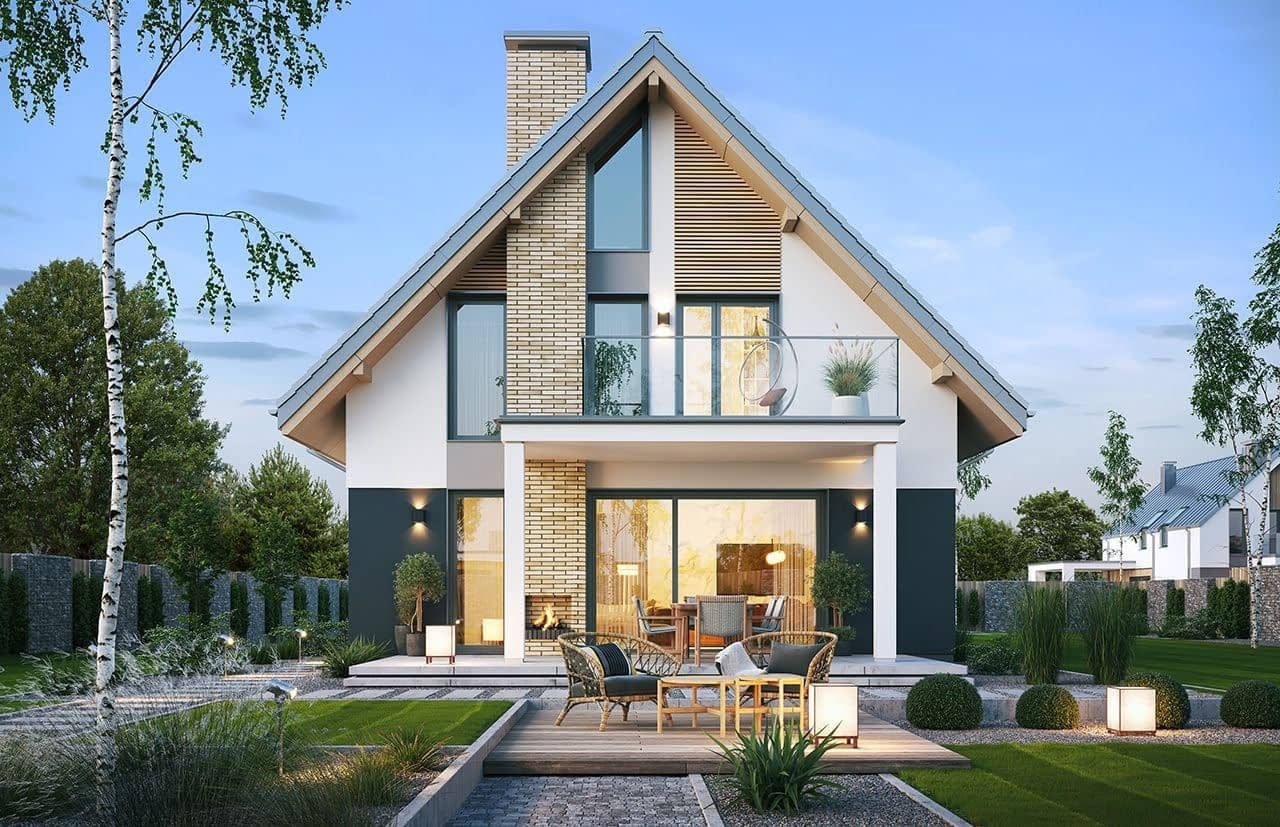

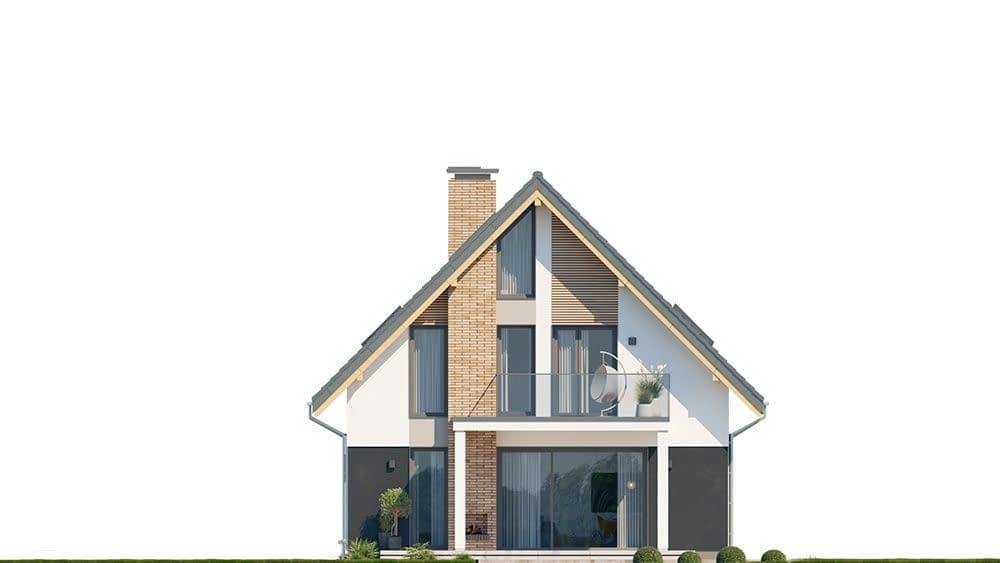

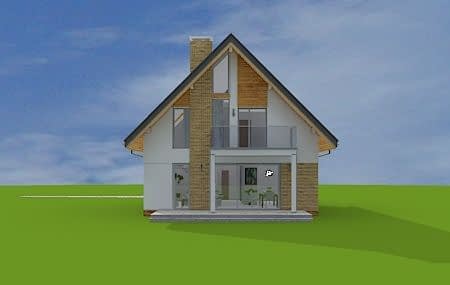

Projekt domu Miejski 2 – elewacja ogrodowa

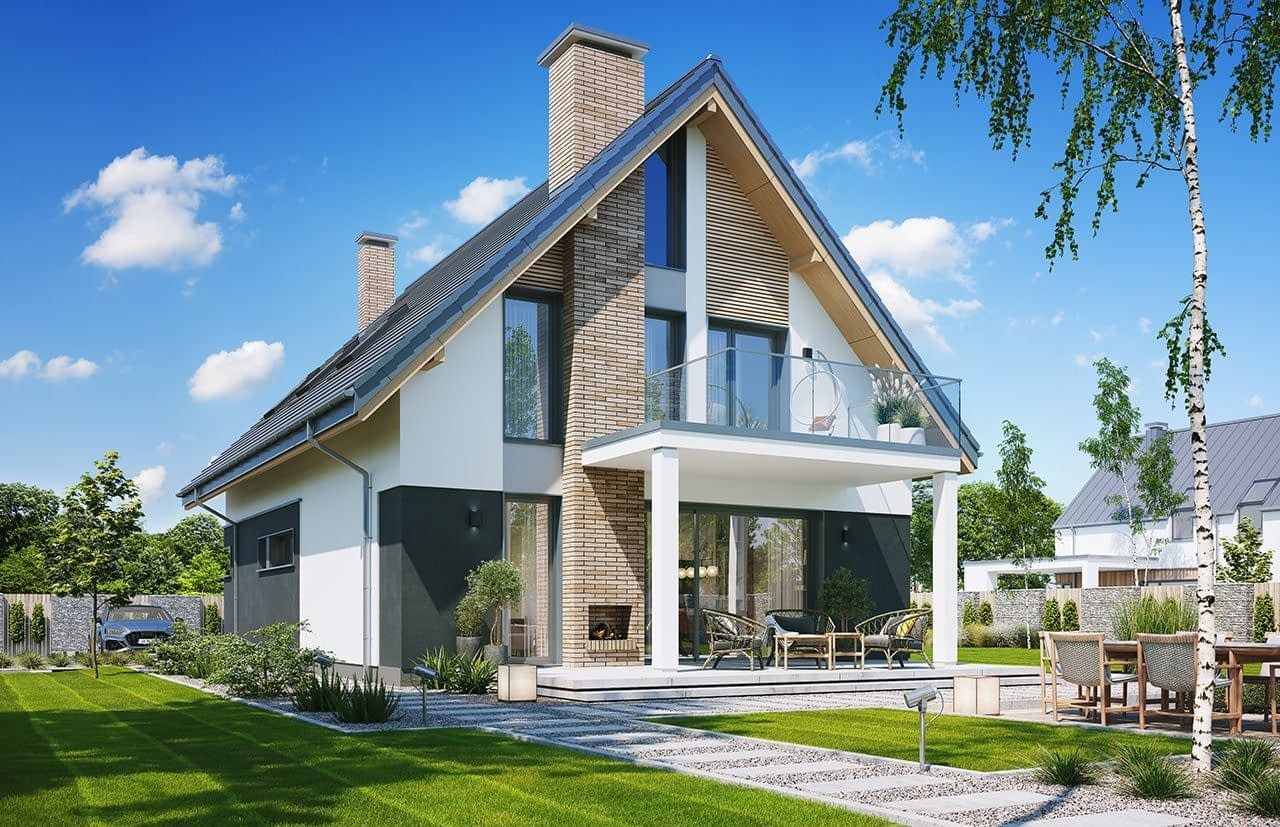

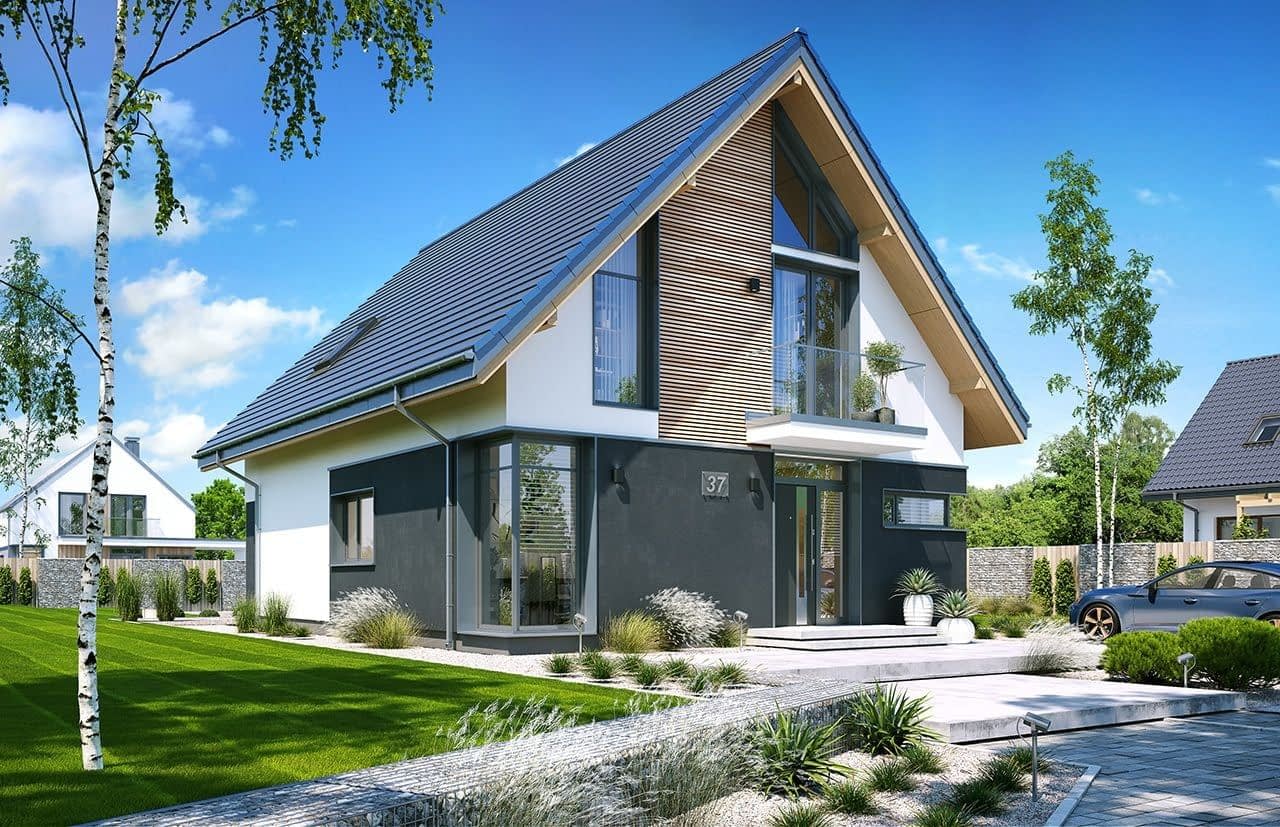

Projekt domu Miejski 2 – widok bryły domu 1

Projekt domu Miejski 2 – widok bryły domu 2

Projekt domu Miejski 2 – widok bryły domu 3

Projekt domu Miejski 2 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 690 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa145.44 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Miejski 2 to wąski dom z poddaszem użytkowym o powierzchni 145,44 m² – klasyczny dachowiec z dachem 45° i nowoczesnymi detalami.

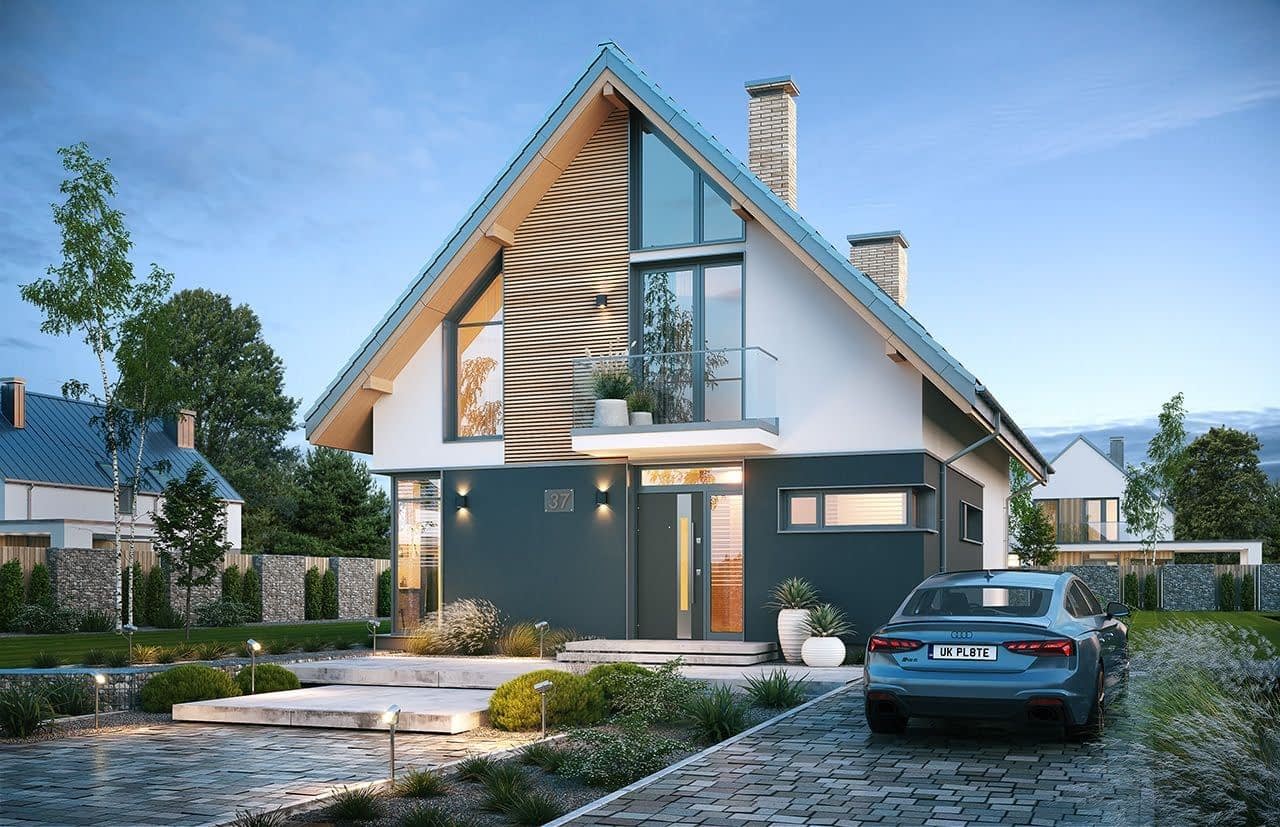

Szczyt od frontu

Front to ściana szczytowa podzielona na dwa poziome pasy: ciemny tynk przy wejściu i biel wyżej. Pionowe pasy okien i drewniana okładzina dzielą elewację, a nad wejściem jest daszek-balkon.

Parametry

Dom ma 5 pokoi, 2 łazienki i kominek dla 5 osób. Szerokość budynku to tylko 8,90 m, więc zmieści się na działce od 16,90 m.

wymiary budynku: 8,90 × 12,09 m
minimalna działka: 16,90 × 21,55 m
wysokość: 8,73 m
bez garażu

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 339 tys. zł, roboty wykończeniowe ok. 310 tys. zł, instalacje ok. 109 tys. zł, a realizacja domu pod klucz ok. 650 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Masz wąską działkę w mieście? Zamów projekt domu Miejski 2 na wbudowie.pl.

Rzuty

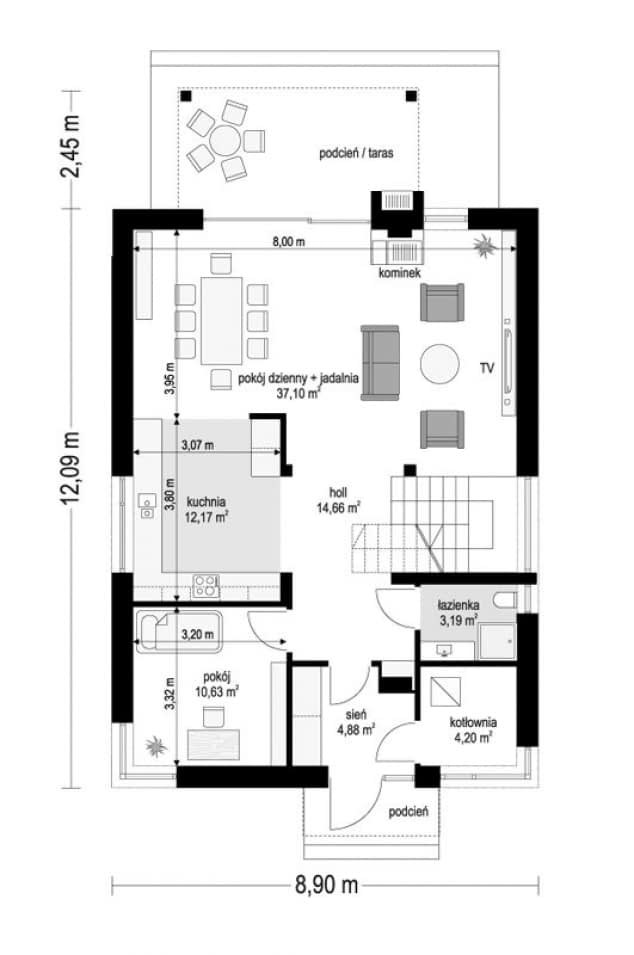

Parter

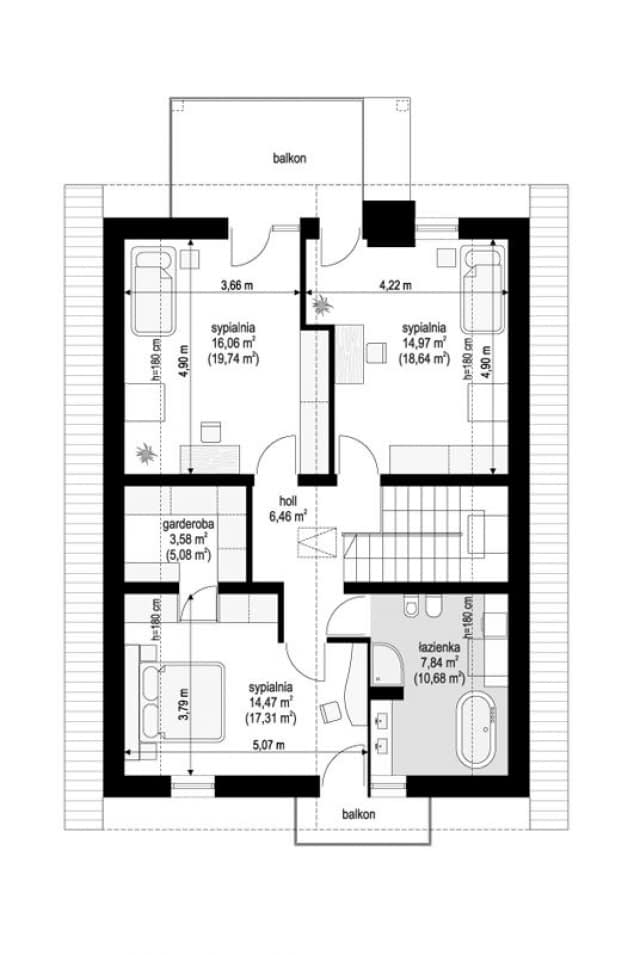

Poddasze

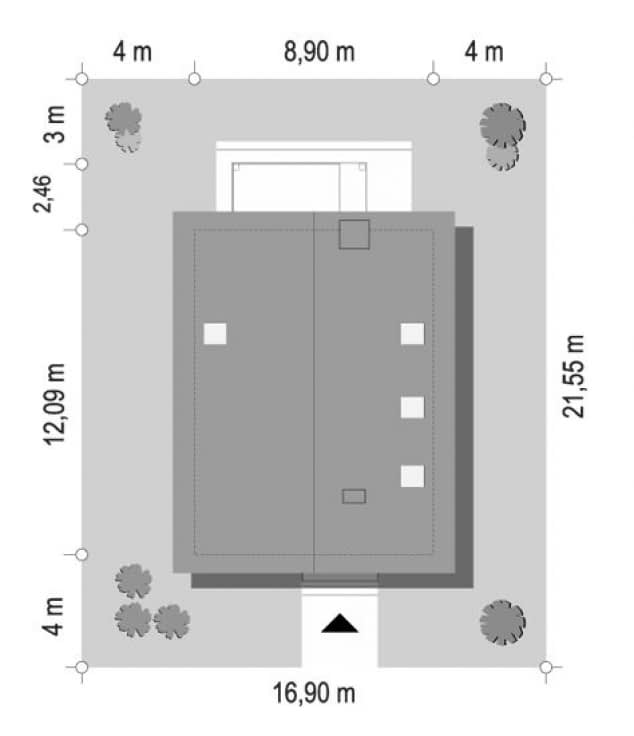

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa145.44 m²
Powierzchnia netto149.62 m²
Powierzchnia zabudowy107.6 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu198.9 m²
Kubatura563 m³
Długość domu12.09 m
Szerokość domu8.9 m
Wysokość domu8.73 m
Poddaszeużytkowe
Energia pierwotna65.4 kWh/m²/rok
Energia końcowa55.5 kWh/m²/rok
Minimalne wymiary działki21.55 x 16.9m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Instalacja grzewcza

EUco42.4 kwH/m²/rok

Koszty budowy

Stan surowy233713 zł
Stan surowy zamknięty339421 zł
Koszt wykończenia310189 zł
Koszt instalacji108792 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
