miłków 11g

2 790 zł

Projekt domu miłków 11g

Autor projektu:dom-projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 990 zł2 790 zł

Promocja ważna do

15-05-2021

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa95.35 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Opis projektu

Wygodny dom parterowy. Salon z kominkiem, wyjściem na taras oraz przejściem do częściowo wydzielonej kuchni. Dwa wygodne pokoje, łazienka, korytarz, wiatrołap. Garaż oraz kotłownia. Wyj­ście na pod­da­sze nie­użyt­ko­we scho­da­mi stry­cho­wy­mi roz­kła­da­ny­mi. Zwarta bryła budynku oraz dach dwuspadowy sprzyjają szybkiej i taniej budowie oraz niskim kosztom eksploatacji.

Rzuty

Parter

  • 1.1 - wiatrołap6.38 m²
  • 1.2 - korytarz6.22 m²
  • 1.3 - kuchnia13.22 m²
  • 1.4 - salon26.27 m²
  • 1.5 - łazienka9.3 m²
  • 1.6 - pokój16.98 m²
  • 1.7 - pokój16.98 m²
  • 1.8 - garaż19.8 m²
  • 1.9 - kotłownia6.41 m²

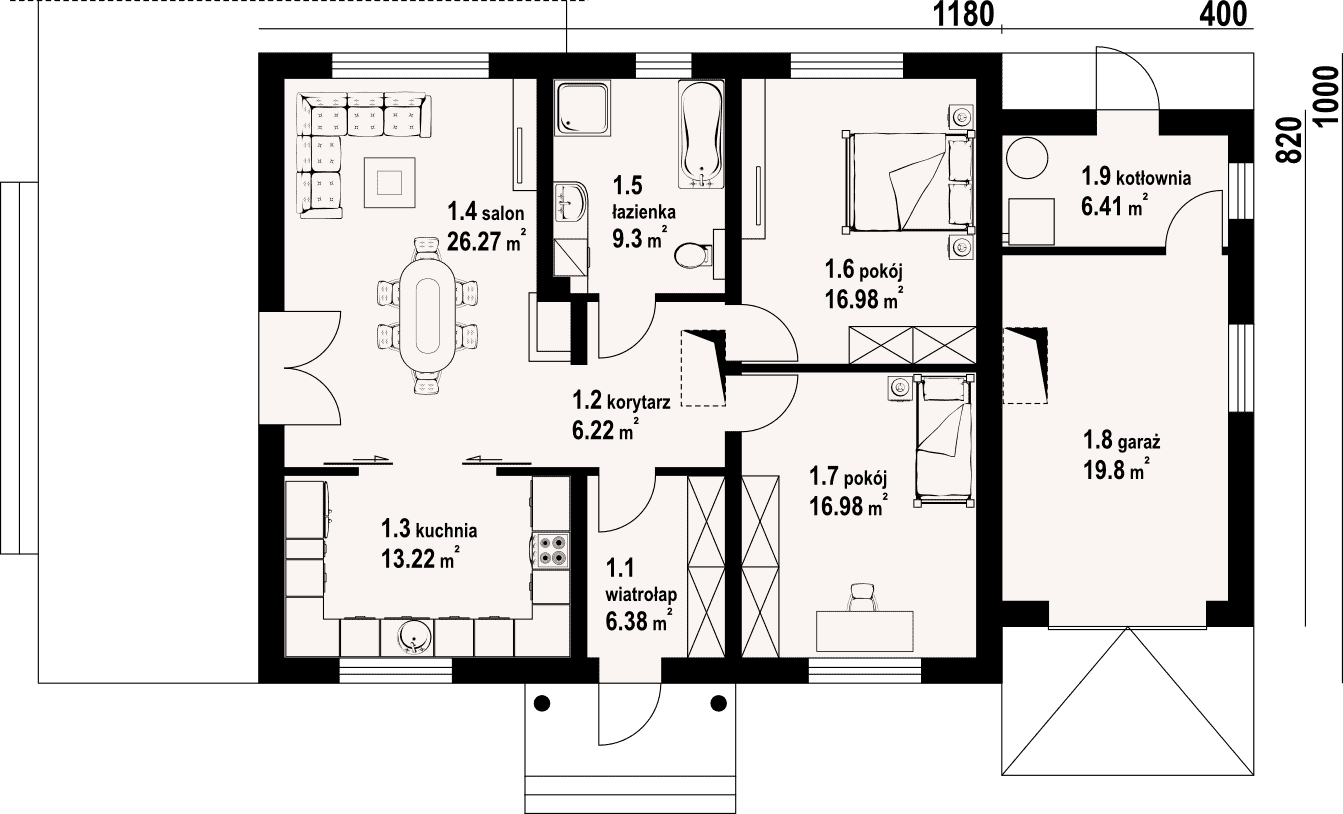

Rzut projektu miłków 11g - Parter

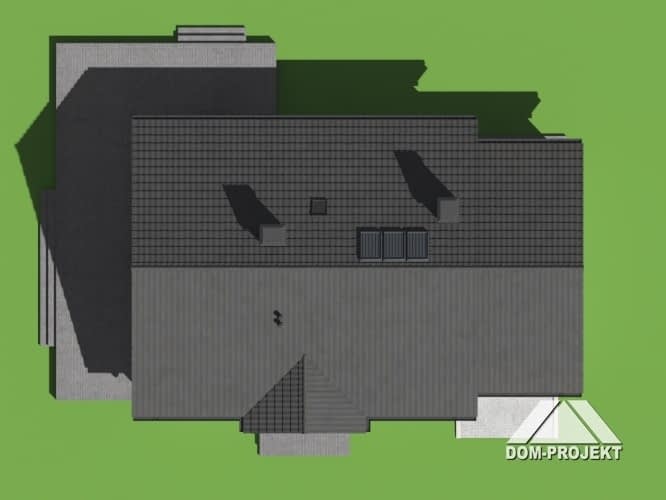

Sytuacja

Rzut projektu miłków 11g - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa95.35 m²
  • Powierzchnia netto121.56 m²
  • Powierzchnia zabudowy152.84 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi3
  • Powierzchnia dachu233.9 m²
  • Kubatura687.9 m³
  • Wysokość domu7.47 m
  • Energia pierwotna24.26 kWh/m²/rok
  • Minimalne wymiary działki23.8 x 18.6m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna

Zawartość projektu

*ważne informacje dodatkowe z dnia 21.04.2021r.

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z czterech egzemplarzy projektów architektoniczno-budowlanych wykonanych zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

  • rzutu dachu

  • przekroi poprzecznych i ewentualnie podłużnych

  • elewacji

  • zestawienia stolarki okiennej i drzwiowej

Ponadto projekt gotowy obejmuje opracowania branżowe stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji

  • projekt instalacji wodno-kanalizacyjnej

  • projekt instalacji centralnego ogrzewania

  • projekt instalacji gazowej (jeżeli występuje)

  • projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
  • projektowanej charakterystyki energetycznej

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów
  • rzutów konstrukcyjnych poszczególnych kondygnacji
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
  • rzutu więźby dachowej
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
  • rzutów instalacji wod-kan
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
  • rzutów instalacji elektrycznej
  • schematu tablicy TM
  • rzutu instalacji odgromowej

Do dokumentacji dołączone są kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce. Informujemy ponadto, że projekt gotowy może być wykorzystany do realizacji inwestycji po uprzednim zaadoptowaniu go do warunków i przepisów miejscowych oraz ewentualnych wymagań inwestora. Za zakres i poprawność adaptacji projektu oraz jego zgodność z obowiązującymi normami i przepisami w dniu złożenia projektu do urzędu celem otrzymania decyzji o pozwoleniu na budowę odpowiedzialność ponosi autor adaptacji. Obowiązki wynikające z tytułu sprawowania funkcji projektanta w rozumieniu ustawy Prawo Budowlane przejmuje autor adaptacji.

*Cena dodatków wymieniona poniżej zależna jest od projektu:

  • wentylacja mechaniczna,
  • wariant ogrzewania.

Inne warianty tego projektu

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys budowlany

360 zł

Dodatkowy egzemplarz projektu

300 zł
