miłków 19 dws

4 499 zł

Projekt domu miłków 19 dws

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 499 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa62.98 m²
  • KondygnacjeParterowy, z piwnicą
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom parterowy w konstrukcji szkieletu drewnianego. Podpiwniczony. Na parterze duży salon z aneksem kuchennym, kominkiem i wyjściem na taras. Trzy pokoje, łazienka, wiatrołap i komunikacja. Wyjście na nieużytkowe poddasze schodami strychowymi rozkładanymi. W piwnicach: kotłownia, wc, dwa pomieszczenia gospodarcze i schody na poddasze.

Rzuty

Parter

  • 1.1 - wiatrołap3.25 m²
  • 1.2 - komunikacja4.03 m²
  • 1.3 - salon+kuchnia27.16 m²
  • 1.4 - pokój6.91 m²
  • 1.5 - pokój10.09 m²
  • 1.6 - pokój7.72 m²
  • 1.7 - łazienka3.82 m²
Rzut projektu miłków 19 dws - Parter

Piwnica

  • 0.1 - komunikacja11.36 m²
  • 0.2 - kotłownia13.23 m²
  • 0.3 - pom.gosp.10.01 m²
  • 0.4 - wc4.41 m²
  • 0.5 - pom. gosp.27.09 m²

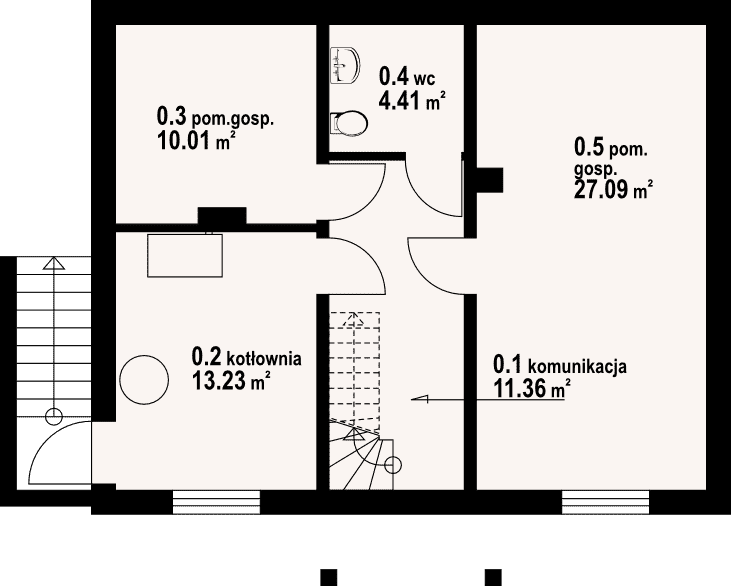

Rzut projektu miłków 19 dws - Piwnica

Sytuacja

Rzut projektu miłków 19 dws - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa62.98 m²
  • Powierzchnia netto129.08 m²
  • Powierzchnia zabudowy83.35 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi4
  • Powierzchnia dachu141 m²
  • Kubatura480 m³
  • Wysokość domu7.31 m
  • Energia pierwotna19.72 kWh/m²/rok
  • Minimalne wymiary działki18.63 x 16.69m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
