Projekt domu MIRAMAS 2

Name: MIRAMAS 2
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: miramas-2
Price: 3700.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 700 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa163.85 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 115,48m2

- powierzchnia schodów zew., tarasu nie wchodząca do pow. zabudowy -18,85m2

- powierzchnia użytkowa

parteru -84,12m2

poddasza -79,73m2

- powierzchnia całkowita - 249,81m2
- kubatura - 781,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie płatwiowo - kleszczowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

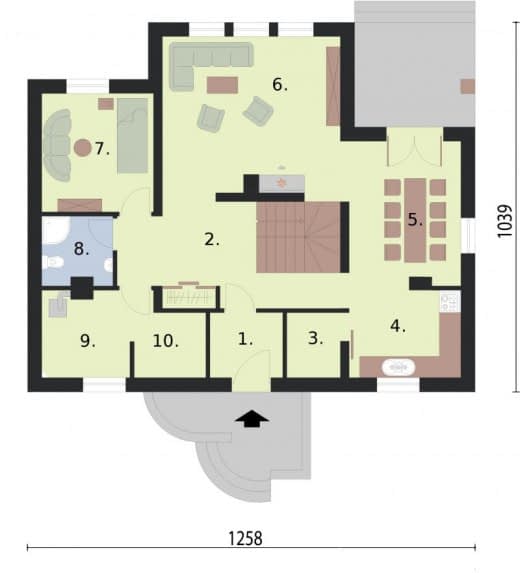

Rzut przyziemia

01. Wiatrołap3.49
02. Komunikacja13.56
03. Spiżarka2.45
04. Kuchnia7.4
05. Jadalnia12.72
06. Pokój dzienny21
07. Pokój10.15
08. Łazienka3.55
09. Kotłownia6.68
10. Pomieszcenie tech.3.12

Rzut poddasza

06. Pokój15.49
07. Pokój14.17
08. Łazienka7.3
01. Komunikacja14.35
02. pom. rekreacyjne6
03. Gabinet8.71
04. Łazienka4.62
05. Sypialnia9.09

Dane techniczne

Powierzchnia użytkowa163.85 m²
Powierzchnia zabudowy115.48 m²
Liczba pokoi18
Powierzchnia dachu205 m²
Kubatura781 m³
Wysokość domu8.42 m
PoddaszeUżytkowe
Minimalne wymiary działki19.58 x 18.39m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
