Projekt domu MOCA C dom całoroczny, mieszkalny
Rabat -100 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa38.19 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.
PARTER:
komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.
PODDASZE:
komunikacja, 2x sypialnia, WC.

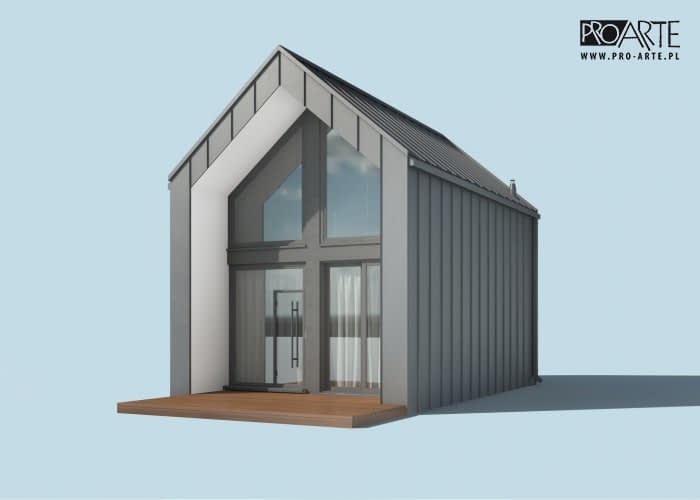

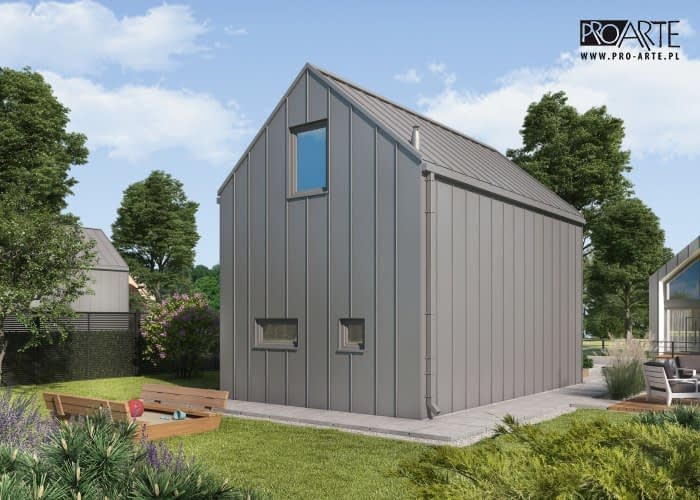

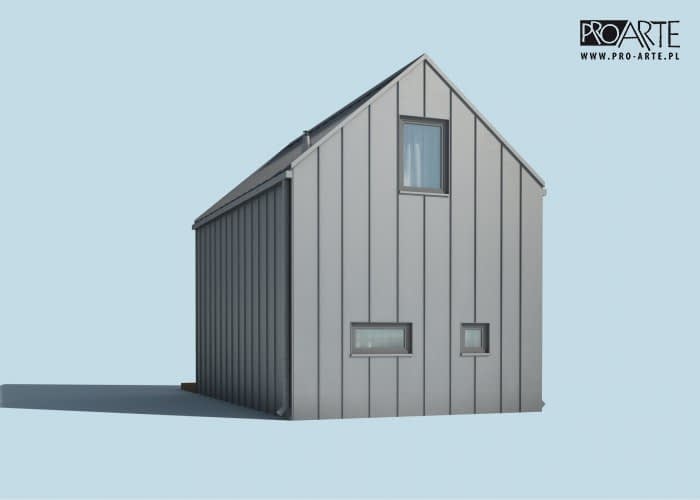

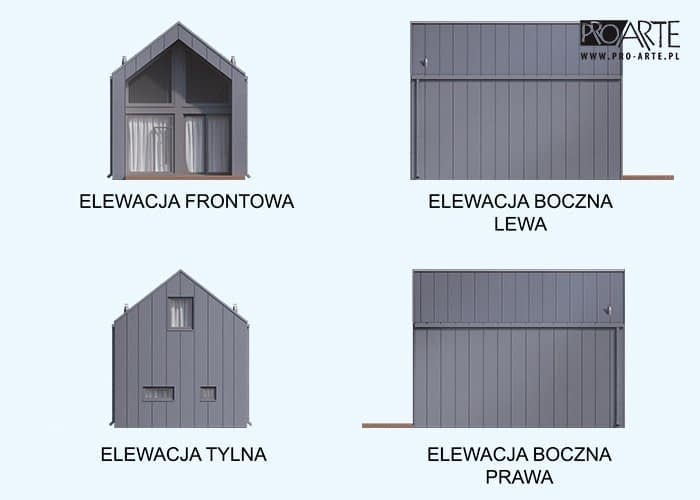

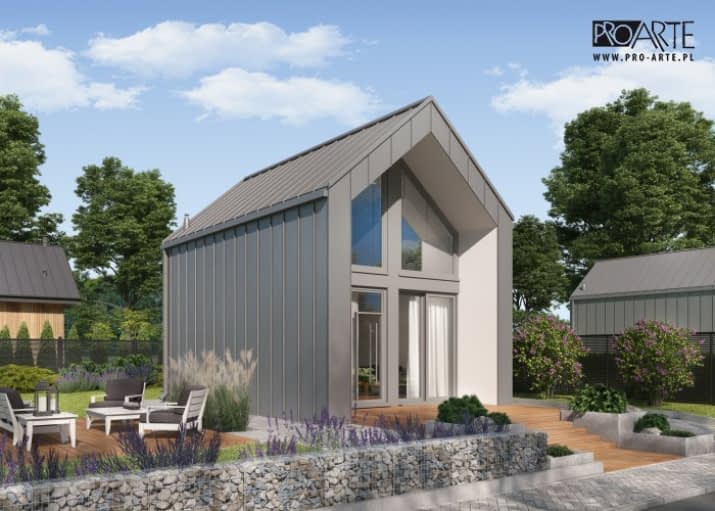

FORMA ARCHITEKTONICZNA:
Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji
PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU
Technologia | Murowana | Szkieletowa drewniana |
| Fundament | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. |
Ściany zewnętrzne i nośne | Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm | Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm. |
Ściany wewnętrzne | Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm | Słupki w ścianach działowych zwykle mają wymiary 5x9 cm. |
Strop | Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop). | Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej: |
Więźba dachowa | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej: |
Izolacje | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER |
Pokrycie dachu | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich. | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich |
Rzuty

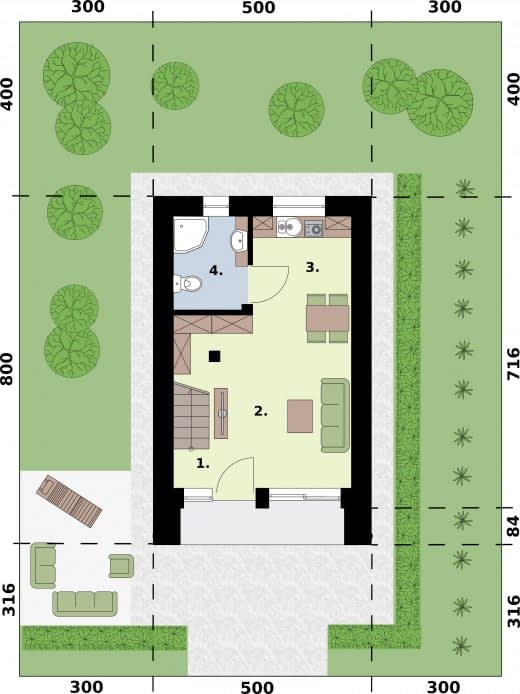

Rzut przyziemia
- 1 Komunikacja1.6
- 2 Pokój dzienny10.57
- 3 Aneks kuchenny z jadalnią6.89
- 4 Łazienka3.58

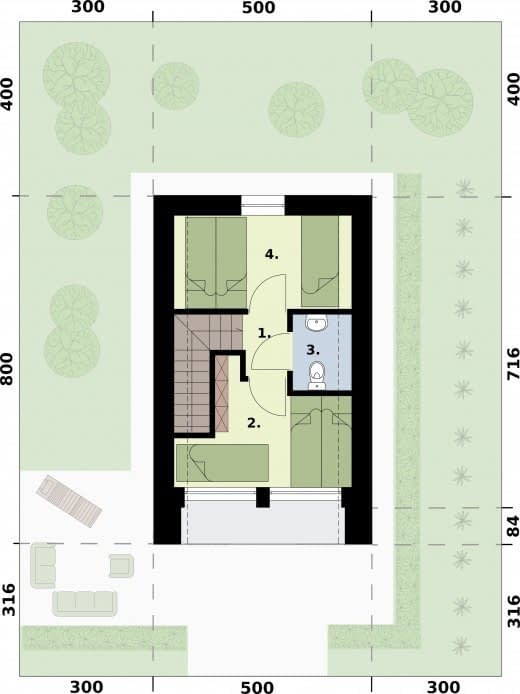

Rzut poddasza
- 1 Komunikacja3.57
- 2 Pokój5.67
- 3 WC0.98
- 4 Sypialnia5.35
Dane techniczne
- Powierzchnia użytkowa38.19 m²
- Powierzchnia zabudowy36.84 m²
- Liczba pokoi6
- Powierzchnia dachu55.22 m²
- Kubatura218.55 m³
- Wysokość domu6.51 m
- PoddaszeUżytkowe
- Minimalne wymiary działki11 x 15m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
