- Typ projektuWolnostojący
- Powierzchnia użytkowa92.2 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

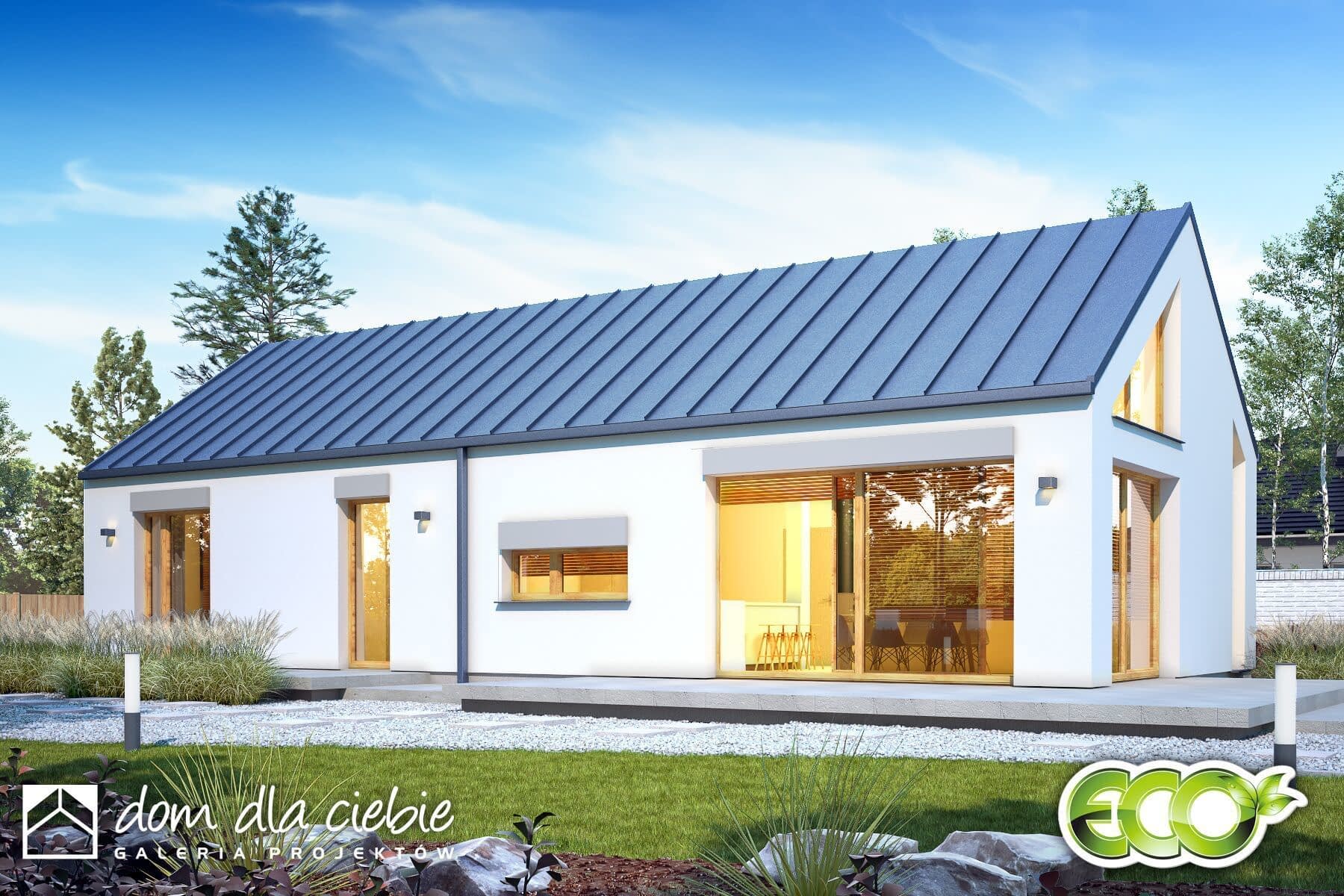

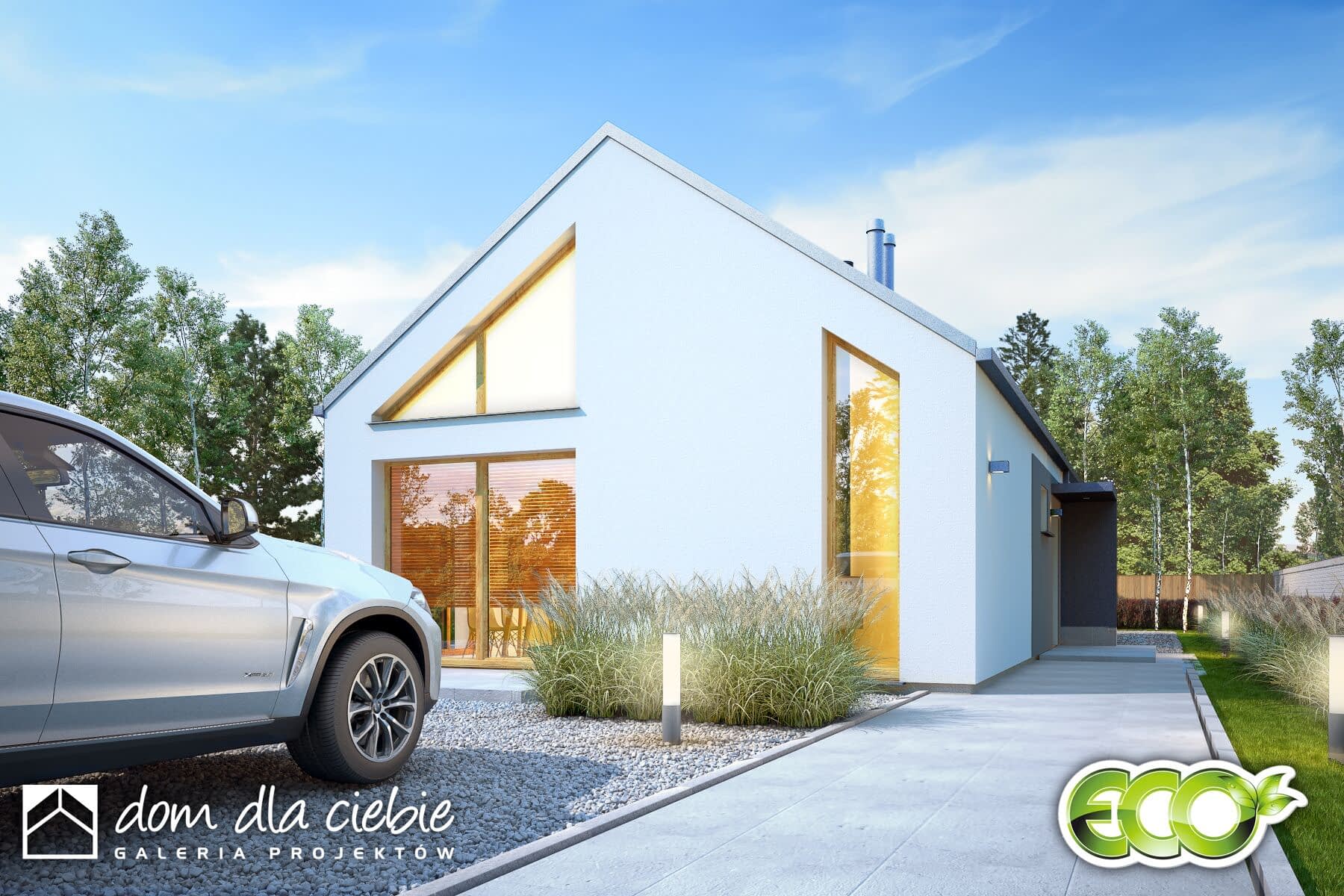

Projekt domu jednorodzinnego Natan IV to nowa mniejsza wersja projektu Natan III, nowoczesnych dom typu stodoła. Dom zaprojektowany jest na planie wydłużonego prostokąta, z prostym dwuspadowym dachem. Jest to propozycja kompaktowego domu parterowego przeznaczonego dla trzy lub czteroosobowej rodziny. Projekt posiada sporych h rozmiarów strefę dzienną z dużą kuchnią, salonem i jadalnią, nad którymi zaprojektowano otwarty strop oraz funkcjonalną strefę nocną z dwiema sypialniami w tym jedna z prywatną łazienką, duża ogólnodostępna łazienka z oknem, toaleta oraz kotłownia z pralnią. Projekt przewiduje nowoczesne rozwiązania instalacyjne: wentylację mechaniczną oraz piec gazowy oraz prostą konstrukcję i bryłę, co z pewnością będzie miało przełożenie w kosztach budowy i odczuwalne w trakcie realizacji.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: pustak ceram. porotherm+styropian termo organika
ściany wewnętrzne: pustak porotherm
rodzaj stropu: drerwniany
elewacje: tynk strukturalny
pokrycie dachu: blacha

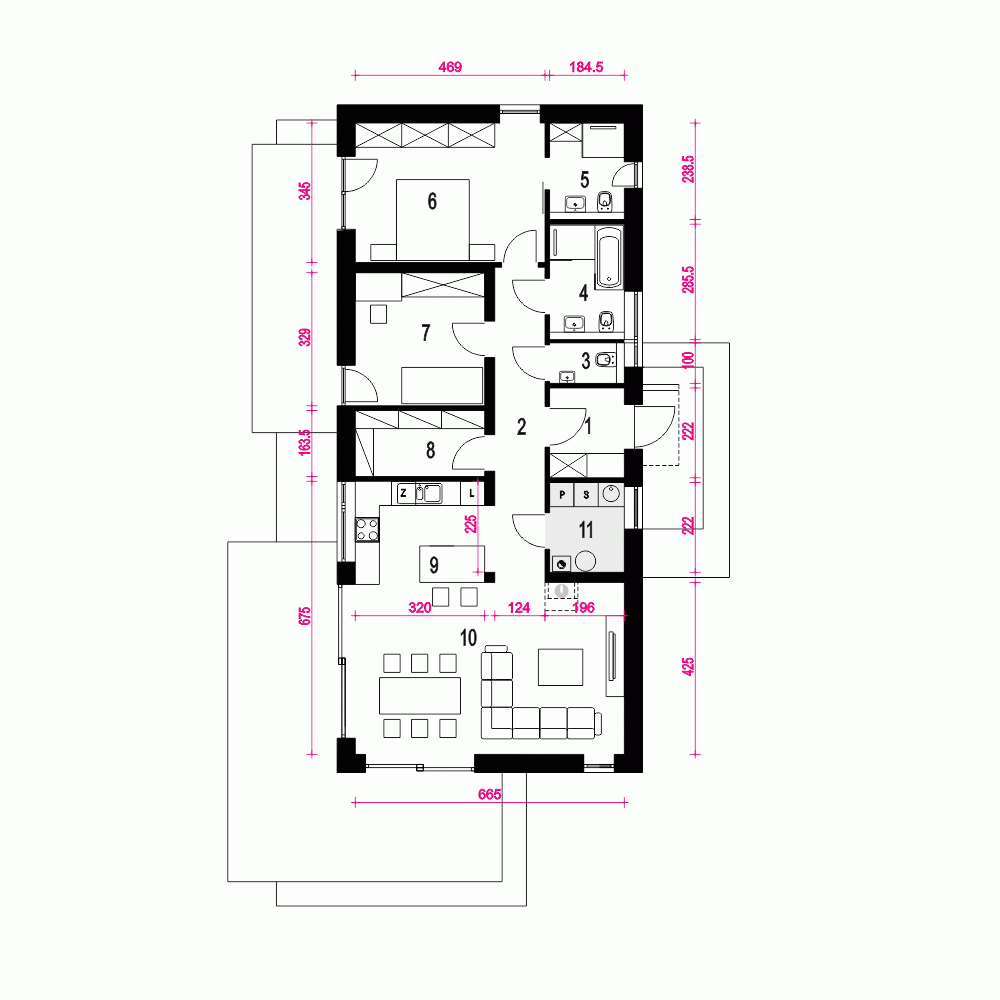

Rzuty
Parter
- m²
- 1. Wiatrołap4
- 2. Hol9.9
- 3. Toaleta1.8
- 4. Łazienka5.1
- 5. Łazienka4.3
- 6. Sypialnia15.9
- 7. Sypialnia10.3
- 8. Spiżarnia5.1
- 9. Kuchnia9.8
- 10. Salon + jadalnia26.1
- 11. Kotłownia + pralnia*4

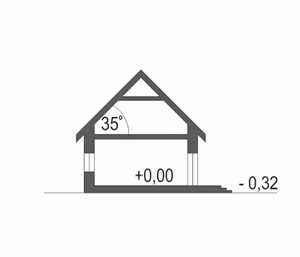

Przekrój
- m
- Wysokość parteru2.7

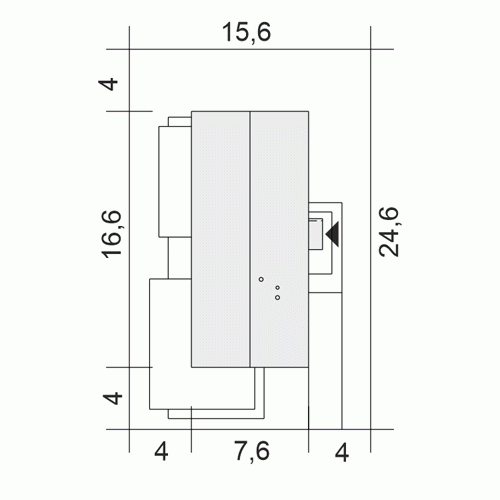

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa92.2 m²
- Powierzchnia zabudowy125.3 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi3
- Powierzchnia dachu152.5 m²
- Kubatura334 m³
- Długość domu16.6 m
- Szerokość domu7.6 m
- Wysokość domu6.1 m
- Minimalne wymiary działki24.6 x 15.6m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczaGaz
- Instalacja opcjonalna
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
