- Typ projektuBliźniak
- StylNowoczesny
- Powierzchnia użytkowa245.65 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu22°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

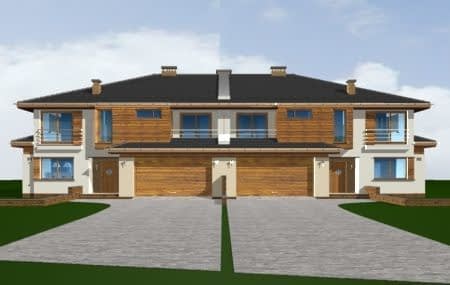

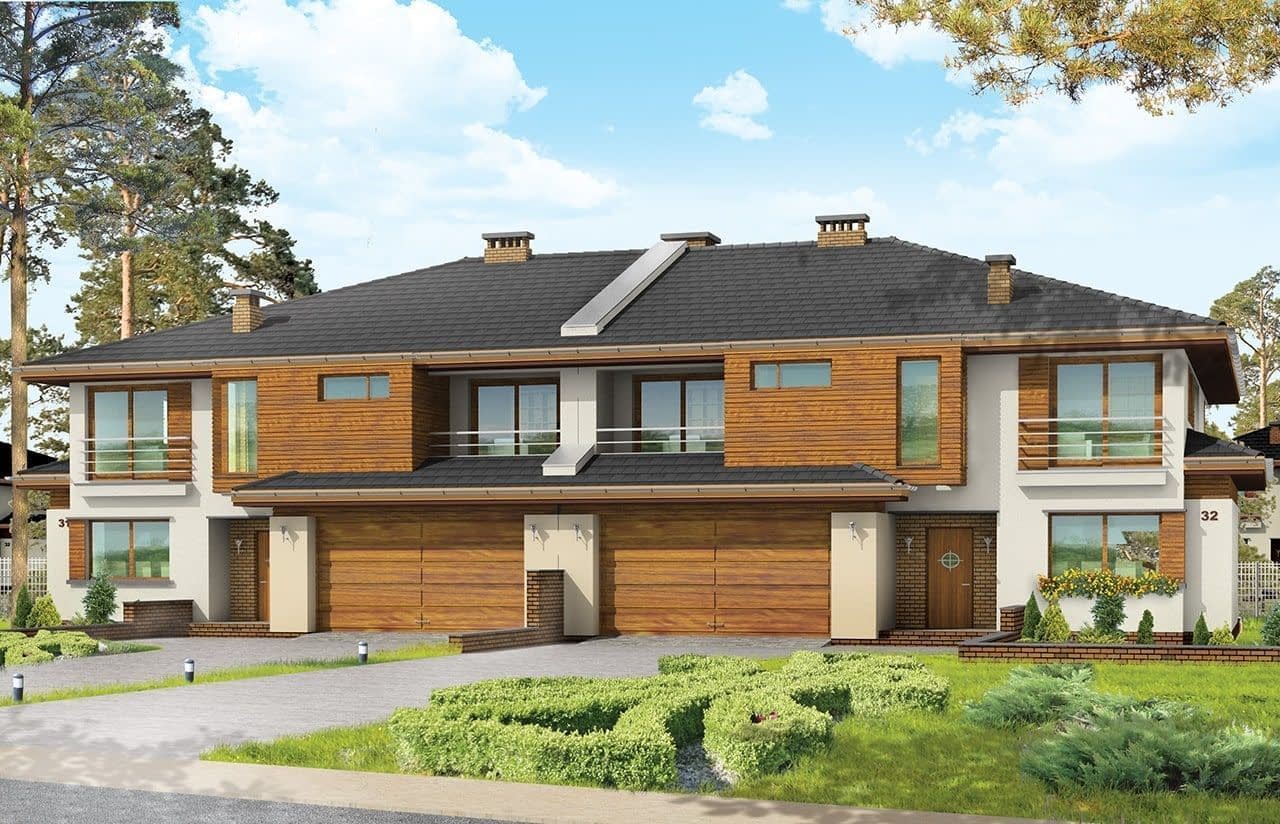

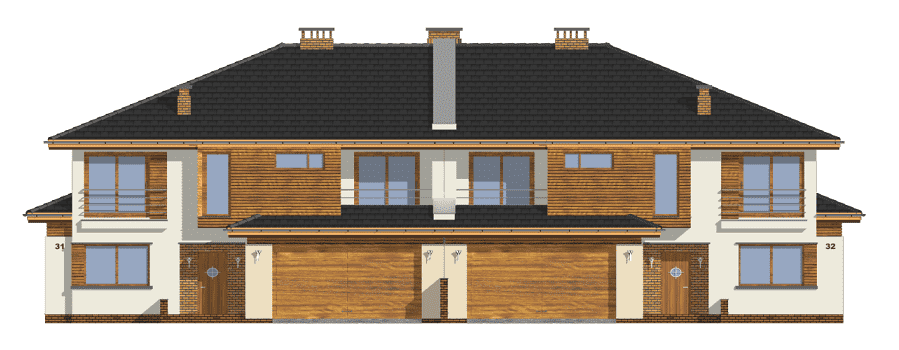

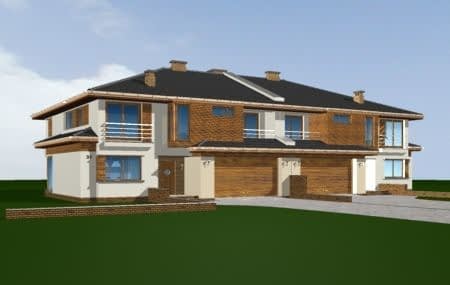

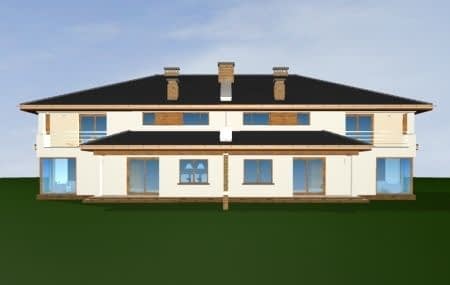

Neptun to projekt dużego, nowoczesnego bliźniaka – każda piętrowa połówka ma 245,65 m² powierzchni użytkowej i garaż dwustanowiskowy, dla rodziny 4–6-osobowej. Nowoczesne formy i detale zyskały spokojny, stonowany charakter, a reprezentacyjna bryła pasuje do willowego otoczenia.

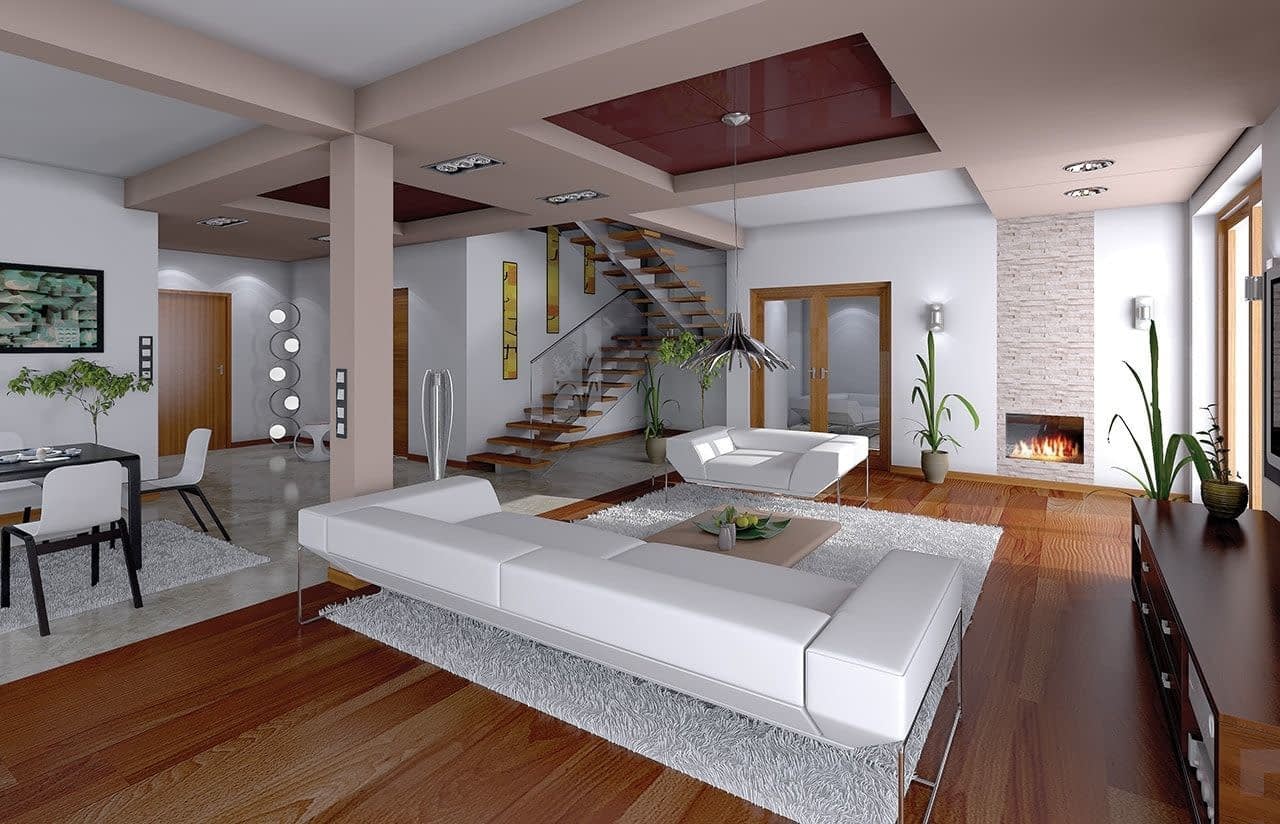

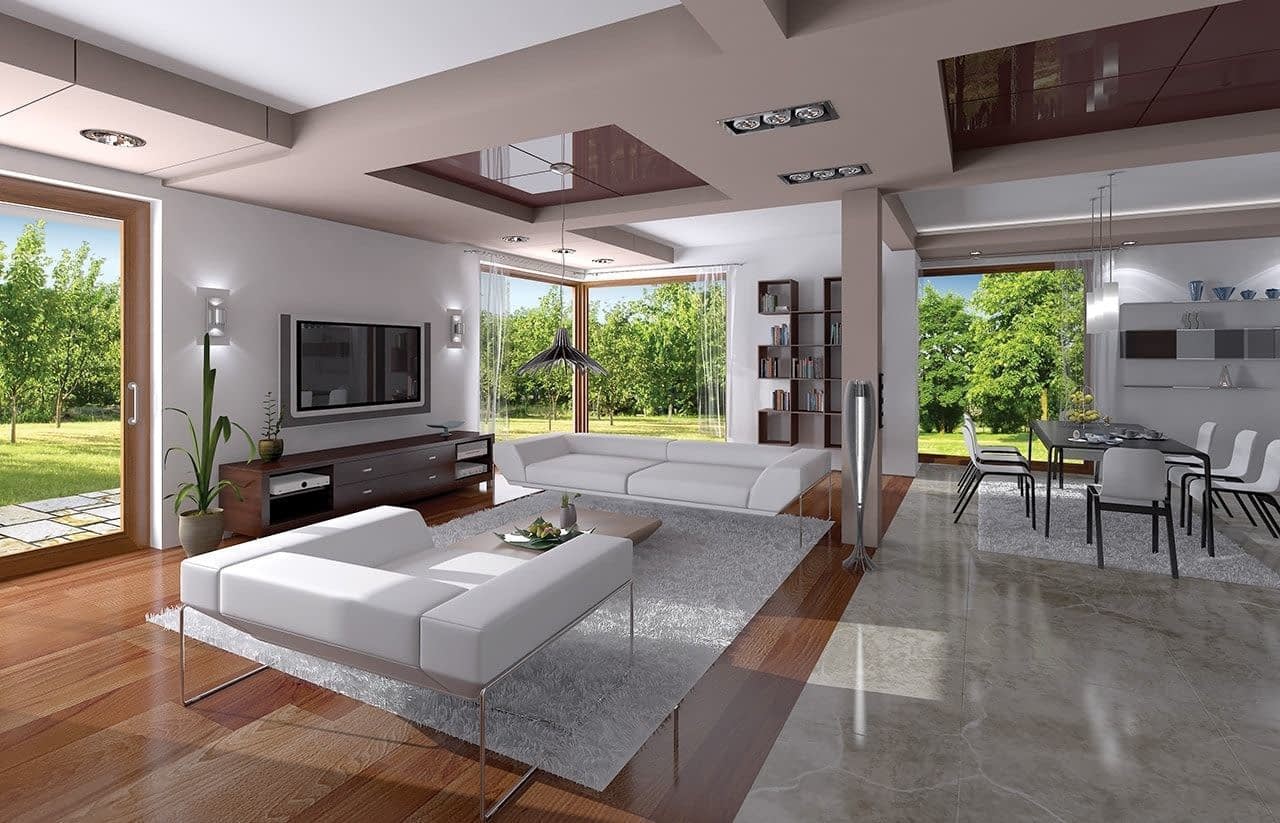

Salon z kominkiem we wnęce

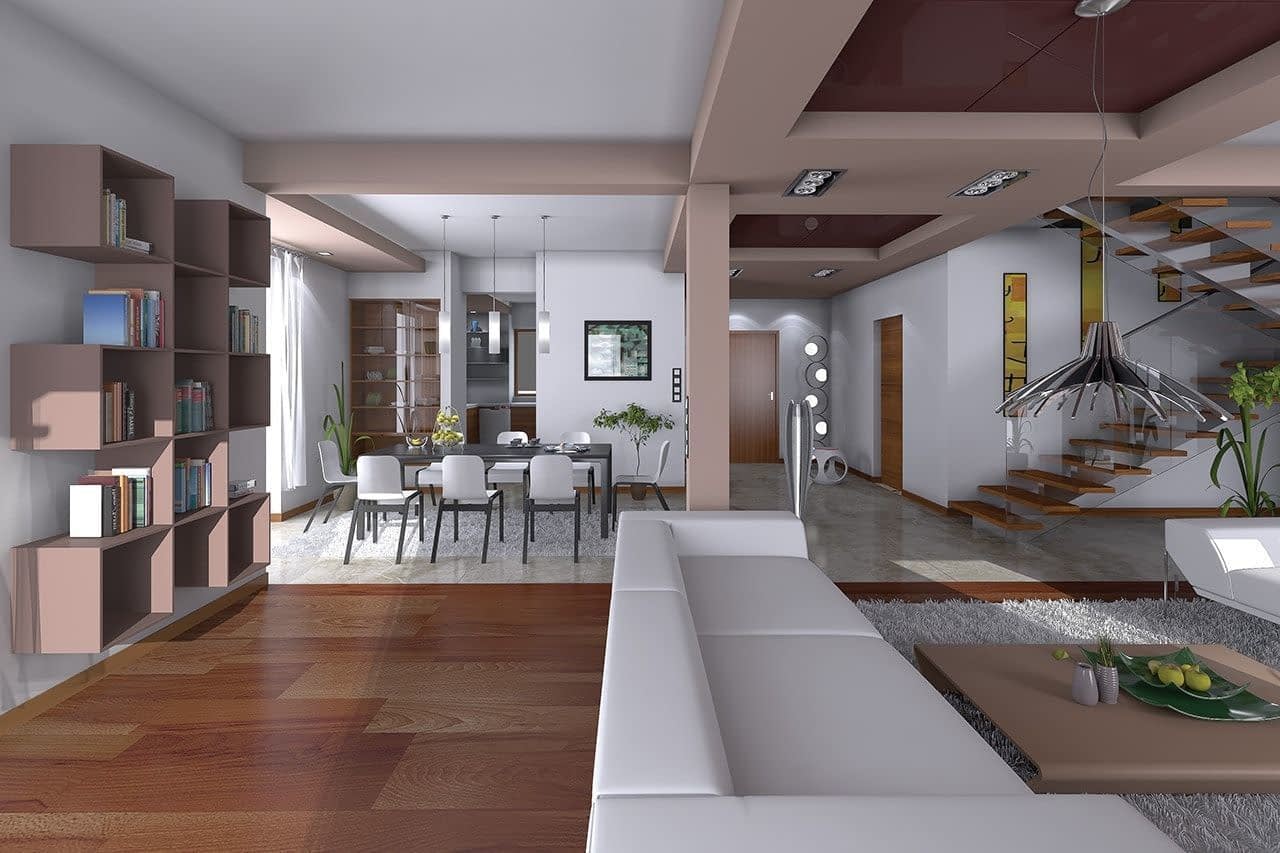

Na parterze salon, jadalnia i hol tworzą przestrzeń dzienną z kominkiem we wnęce, dużymi przeszkleniami na ogród i reprezentacyjnymi schodami. Kuchnia ze spiżarnią jest dyskretnie oddzielona od jadalni, a z salonu podwójne drzwi prowadzą do dużego gabinetu-biblioteki.
Zaplecze i sypialnie
Parter uzupełnia garaż dwustanowiskowy (34,2 m²) z zapleczem gospodarczym, a piętro zajmują sypialnie. Każdy lokal ma 6 pokoi i 3 łazienki.
- wymiary segmentu: 13,00 × 17,15 m

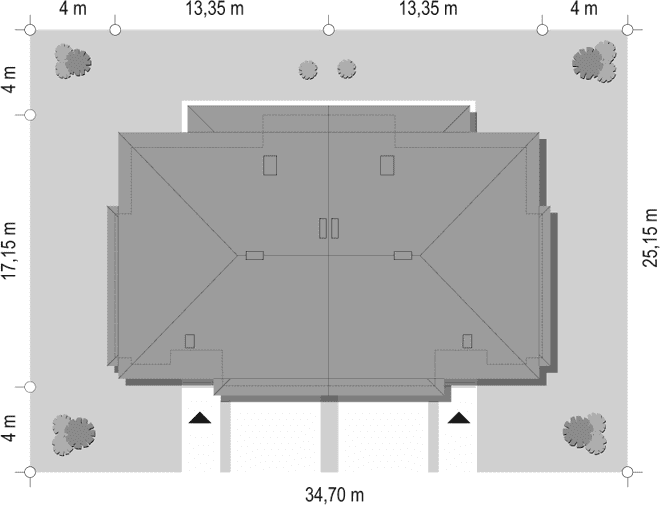

- minimalna działka pod bliźniak: 34,70 × 25,15 m
- dach wielospadowy 22°, wysokość 9,00 m
- kubatura segmentu: 1095 m³
Planujesz luksusowego bliźniaka? Zamów projekt domu Neptun na wbudowie.pl.
Konstrukcja
Fundamenty: betonowe wylewane
Ściany zewnętrzne: dwuwarstwowe porotherm 25 + 15 styropian (lub wełna mineralna)
Strop: żelbetowy monolityczny
Elewacje: tynk cienkowarstwowy
Pokrycie dachu: dachówka
Rzuty
Dane techniczne
- Powierzchnia użytkowa245.65 m²
- Powierzchnia netto259.75 m²
- Powierzchnia zabudowy196.6 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Powierzchnia dachu275.35 m²
- Kubatura1095 m³
- Długość domu17.15 m
- Szerokość domu13 m
- Wysokość domu9 m
- Energia pierwotna68 kWh/m²/rok
- Energia końcowa49 kWh/m²/rok
- Minimalne wymiary działki25.15 x 34.7m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu22°
Instalacja grzewcza
- EUco22 kwH/m²/rok
Koszty budowy
- Stan surowy456010 zł
- Stan surowy zamknięty612194 zł
- Koszt wykończenia509025 zł
- Koszt instalacji166598 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
