NewHouse 713

4 780 zł

Projekt domu NewHouse 713

Autor projektu:MODERN HOUSE
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 400 zł4 780 zł
Oszczędź: 620,00zł
Najniższa cena z 30 dni: 4 590,00 zł

Promocja ważna do

04-07-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa128.21 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacji5 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

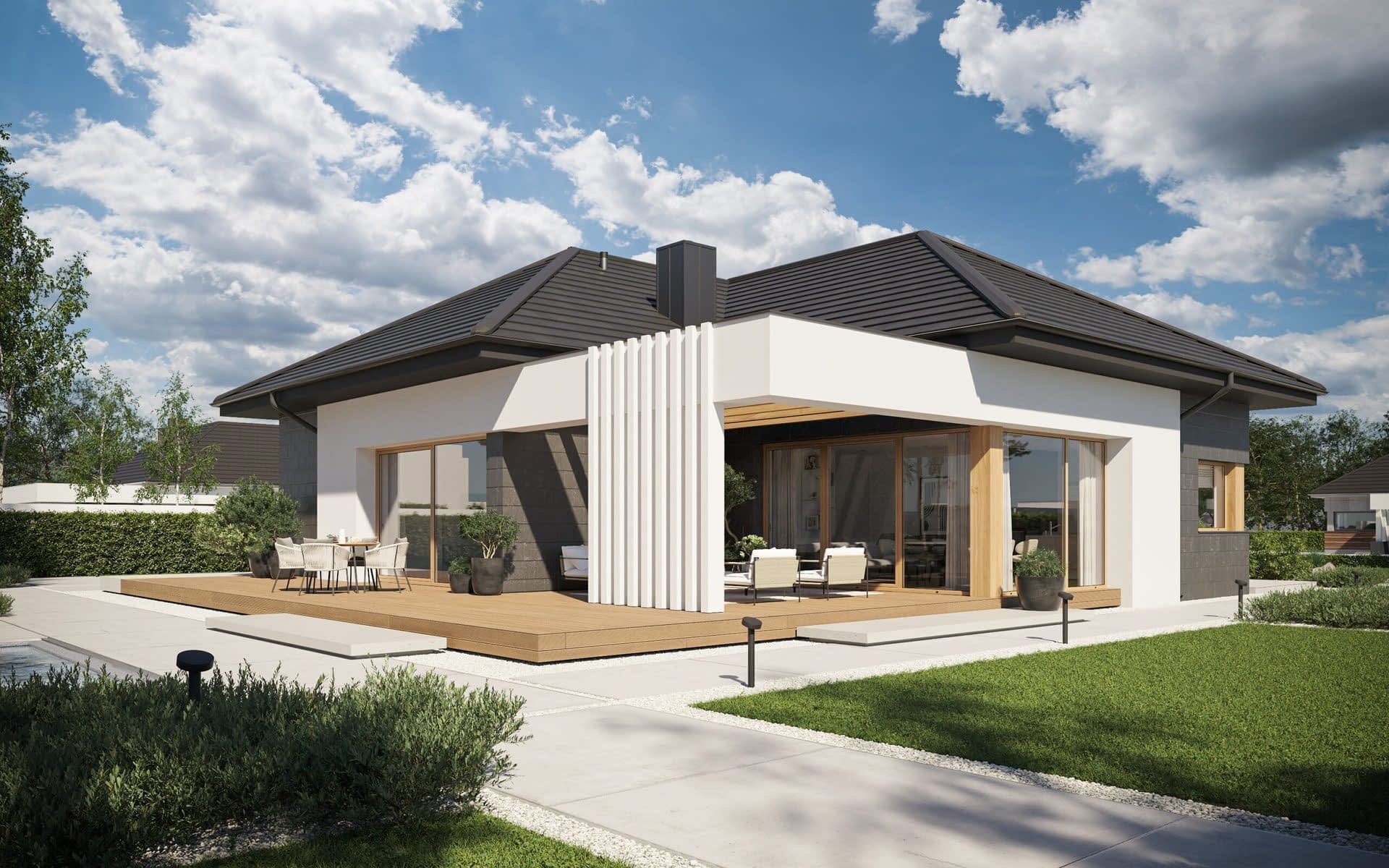

Powierzchnia New House 713 wynosi 128 m2 i na tym metrażu znajdziesz przestrzeń, która gwarantuje Tobie i Twojej rodzinie wysoki komfort codziennego życia. Salon (32 m2), będący zapewne centralnym punktem domu, ma duże okna otwierające się na przestronny, dający szerokie pole do popisu przy jego zagospodarowaniu taras. Dzięki przeszkleniom, nawet w niepogodę będziesz mógł podziwiać piękno otaczającej przyrody a jeśli tylko zamarzysz możesz ogrzać się przy kominku i wsłuchać się w trzask palących się gałązek.  Salon płynnie łączy się z ustawną kuchnią (11 m2), której centralnym miejscem jest wyspa gdzie wspólnie z rodziną spędzicie wyjątkowe chwile. Z kuchni jest bezpośredni dostęp do spiżarni (2 m2).

Projekt domu uwzględnia trzy przestronne sypialnie, w tym jedną master bedroom (17 m2). Jej największą zaletą, oprócz powierzchni jest cała przeszklona ściana, gwarantująca optymalny poziom rozświetlenia promieniami słońca. Główna sypialnia posiada osobną łazienkę (5 m2) oraz garderobę (5 m2).

W projekcie tego parterowego domu przewidziano także garaż (36 m2) z miejscem na dwa samochody. Garaż wysunięty jest przed lico budynku.


Konstrukcja

  • Fundamenty  tradycyjnie - na ławach fundamentowych
  • Ściany  dwuwarstwowe pustak ceramiczny 25 cm + wełna mineralna 18 cm i 20 cm
  • Strop  żelbetowy, wylewany
  • Dach  tradycyjna więźba dachowa pokryta dachówką ceramiczną
  • Elewacja łupek naturalny połączony z drewnem elewacyjnym i tynkiem

Rzuty

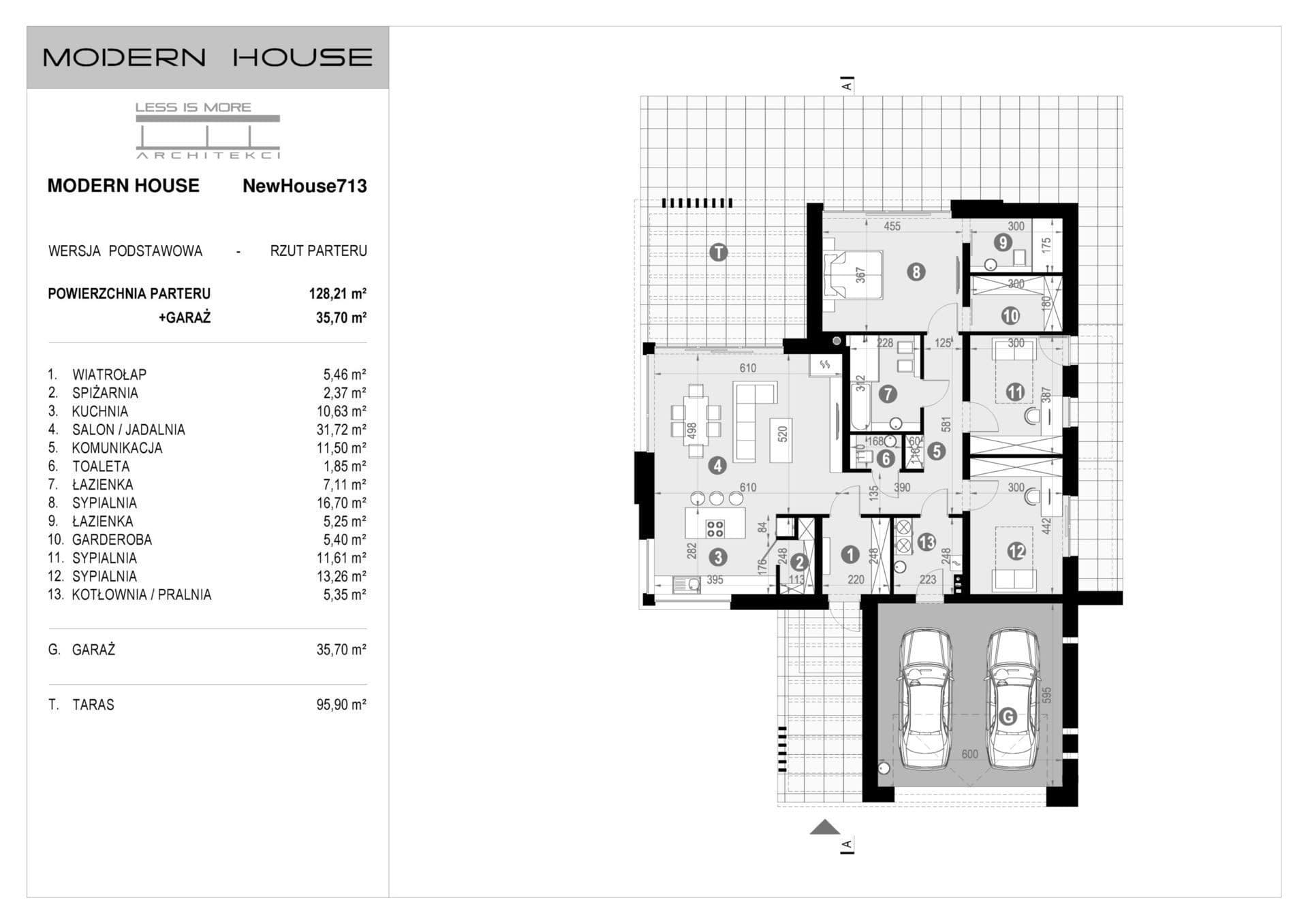

Rzut parteru

Rzut projektu NewHouse 713 - Rzut parteru

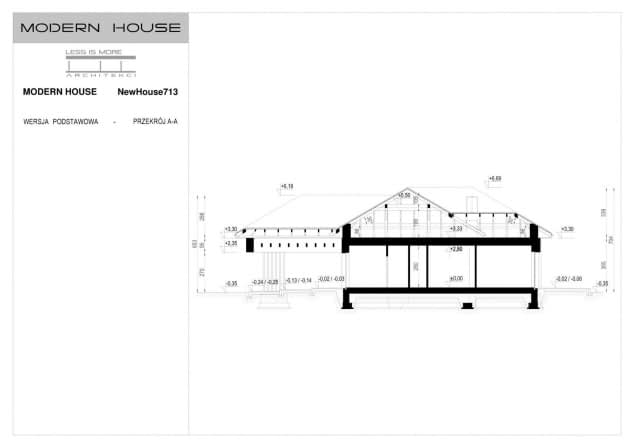

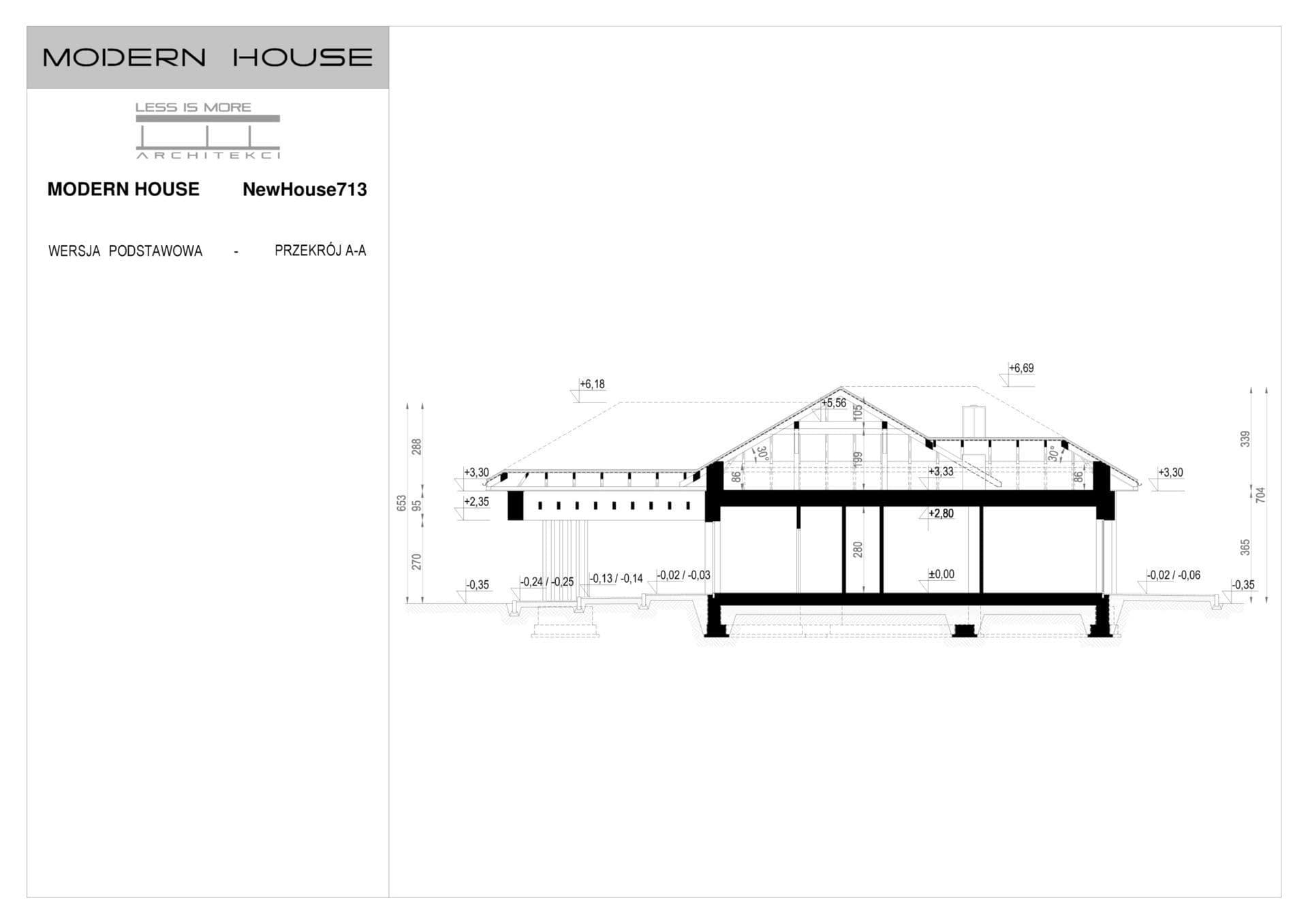

Przekrój

Rzut projektu NewHouse 713 - Przekrój

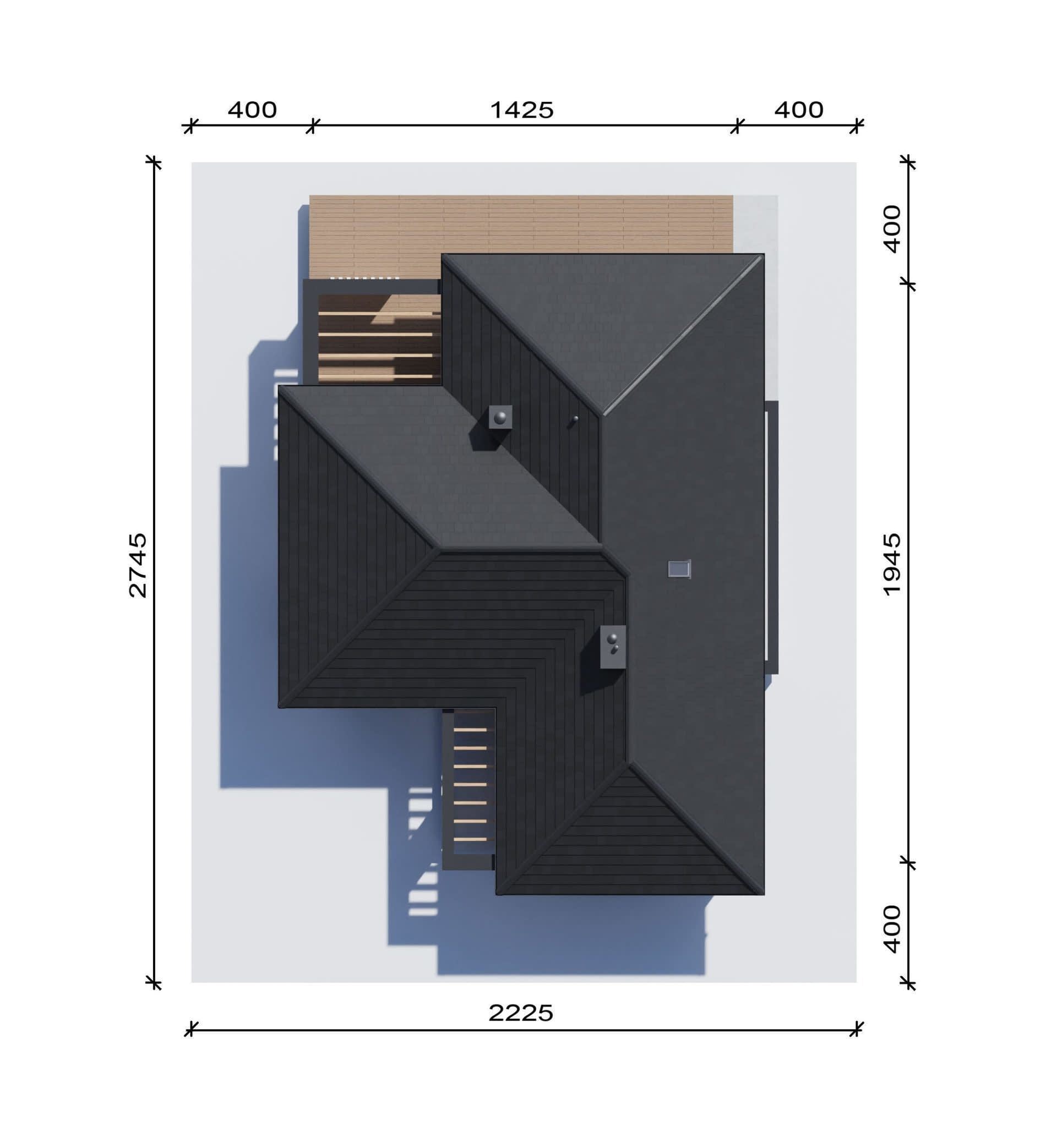

Usytuowanie na działce

Rzut projektu NewHouse 713 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa128.21 m²
  • Powierzchnia zabudowy208.92 m²
  • Liczba łazienek3
  • Liczba pokoi3
  • Kubatura1132 m³
  • Długość domu19.75 m
  • Szerokość domu15.85 m
  • Wysokość domu7.04 m
  • Minimalne wymiary działki27.45 x 22.25m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

  • opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
  • rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,
  • charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,
  • widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
  • zestawienie stolarki okiennej i drzwiowej,
  • zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

  • opis techniczny wraz z obliczeniami statycznymi,
  • rysunki techniczne,
  • zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

  • opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
  • obliczenia instalacyjne,
  • rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

  • opis techniczny instalacji elektrycznych,
  • schematy instalacji elektrycznych,
  • rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
  • Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
  • Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Projekt w wersji pdf

Płatne dodatki

Zbiornik na nieczystości (szambo)

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt dodatkowego ogrzewania podłogowego

400 zł

Pompa ciepła powietrzna + ogrzewanie podłogowe

800 zł

Szczegółowy kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł
