NewHouse 714 G2

5 400 zł

Projekt domu NewHouse 714 G2

Autor projektu:MODERN HOUSE
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 400 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa117.36 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacji5 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

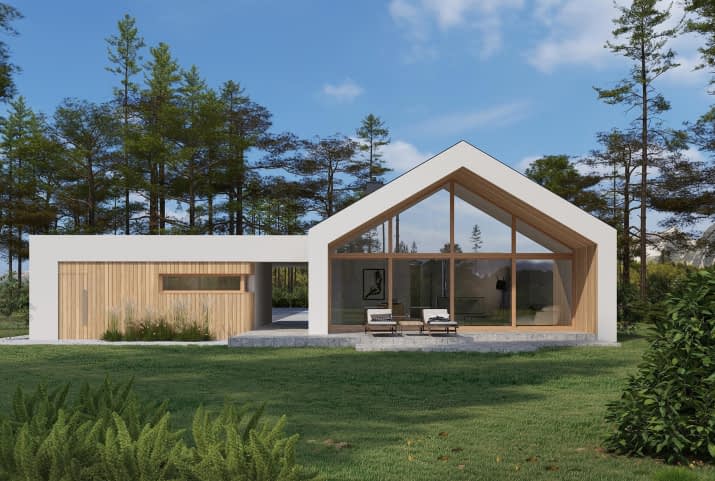

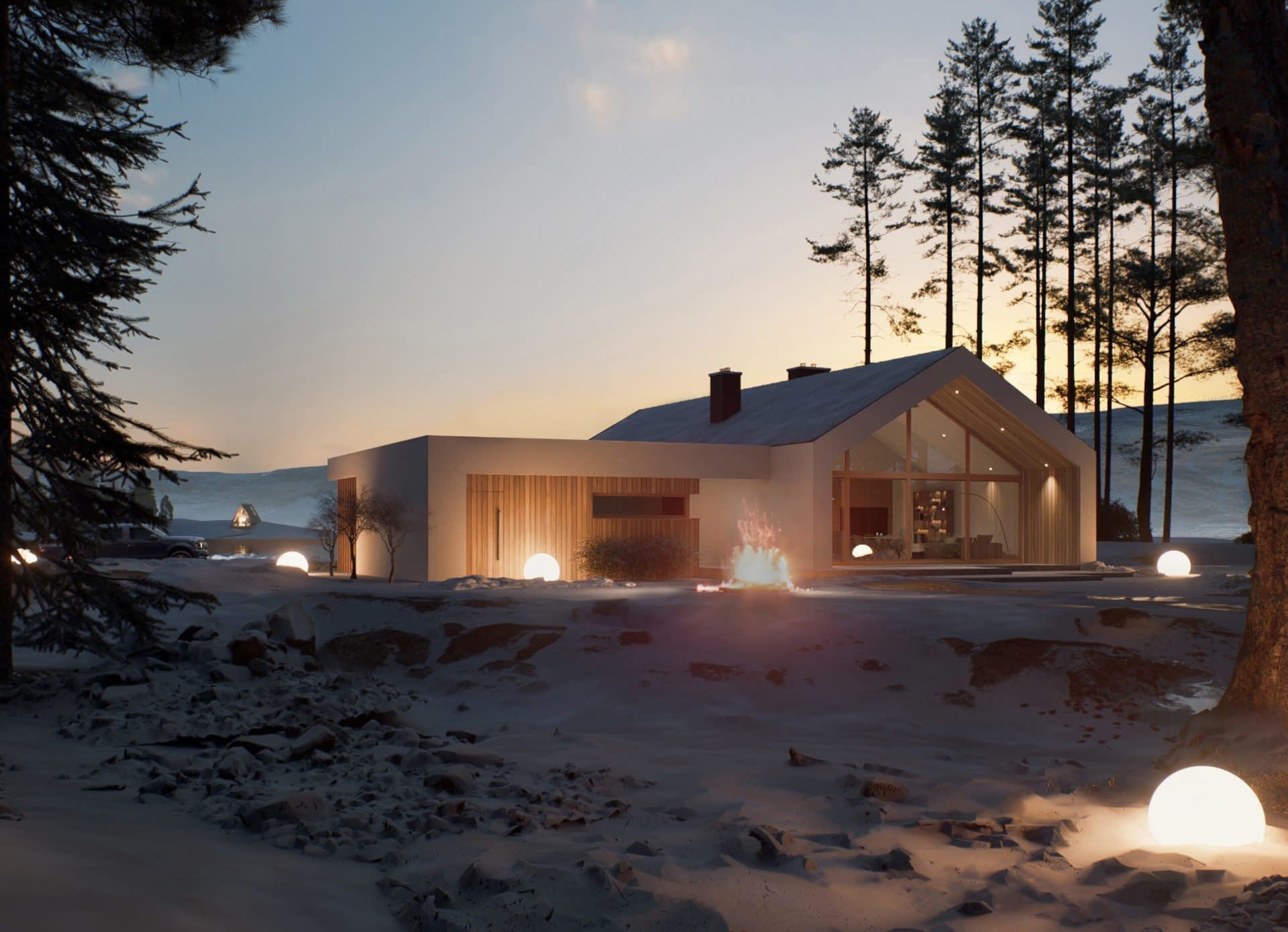

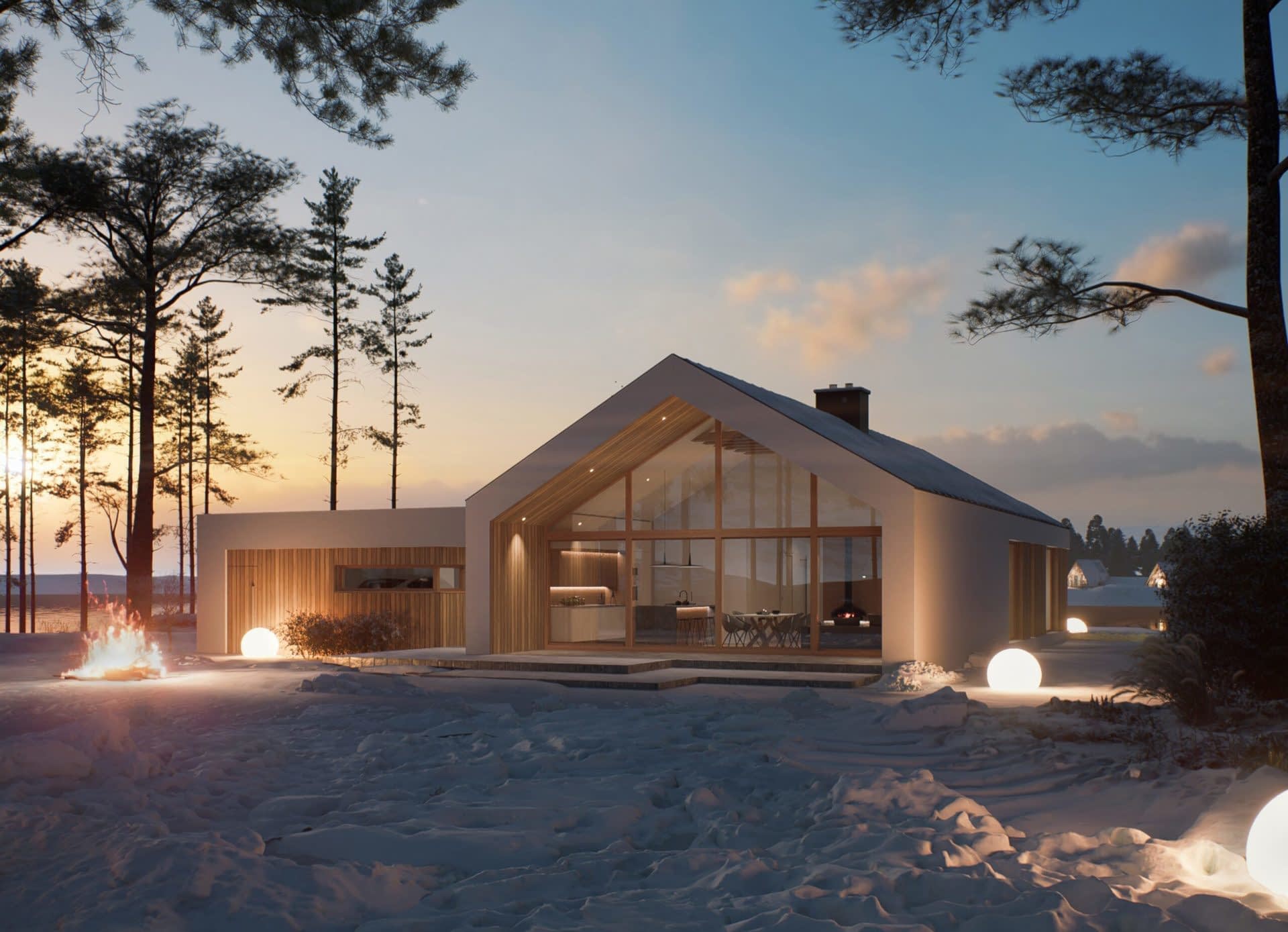

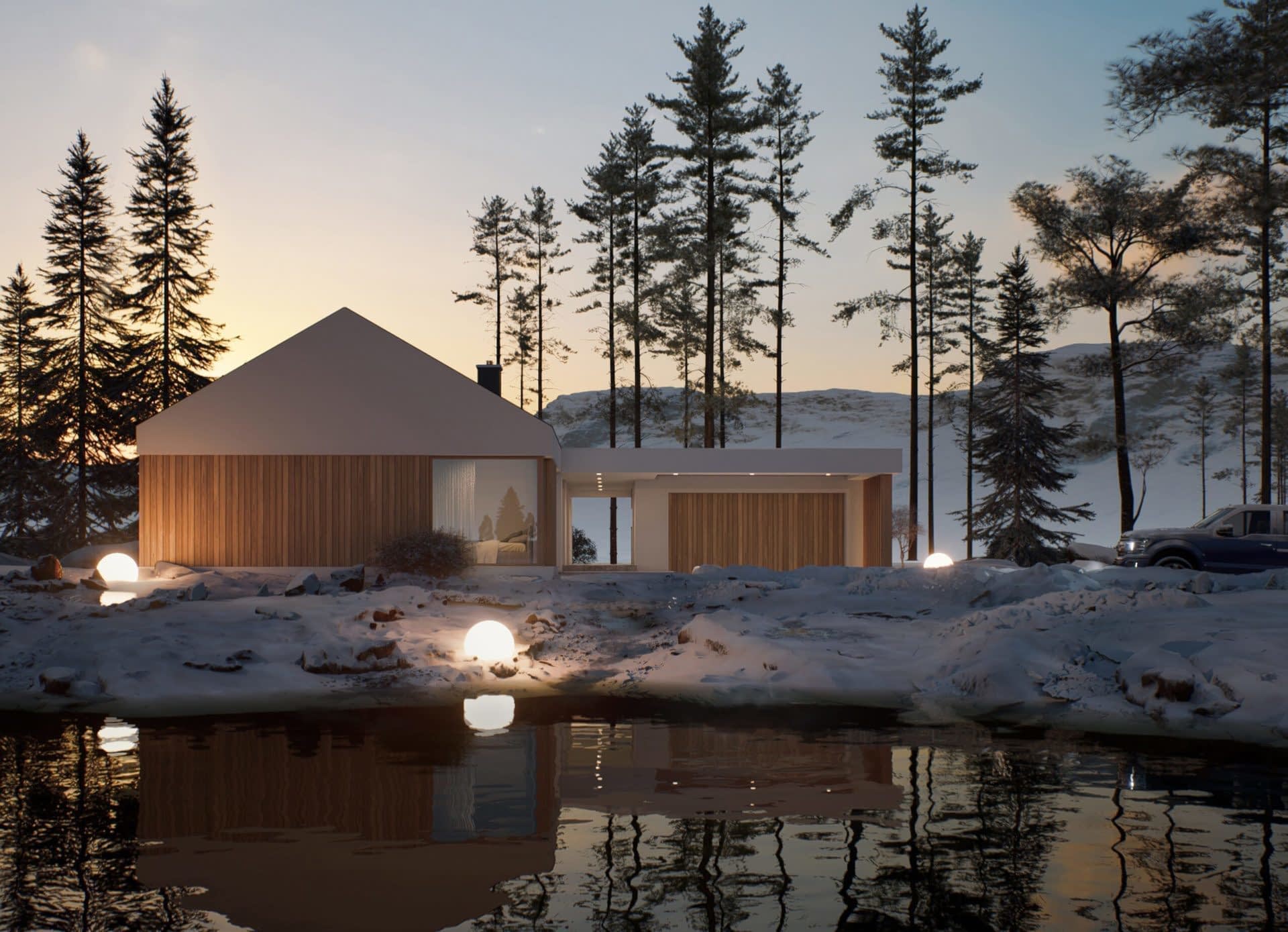

Projekt nowoczesnego domu w stylu stodoły NewHouse 714 G2. Powierzchnia tego parterowego domu wynosi 117,36 m2  i mieści aż 4 sypialnie! Najbardziej reprezentacyjnym, ale i największym pomieszczeniem jest oczywiście salon (29 m2). Tym, co robi ogromne wrażenie jest wysoki, skośny sufit, przez co pomieszczenie wydaje się jeszcze przestronniejsze niż jest w rzeczywistości.

Z salonu można wyjść bezpośrednio na zadaszony (przez wydłużony okap) taras (46 m2), by przenieść się tam ze śniadaniem, lunchem czy kolacją przyrządzaną w przylegającej do salonu kuchni (12 m2). Łatwo będzie w niej urządzić własną, indywidualną przestrzeń z atmosferą inspirującą do przyrządzania posiłków.

Zaraz przy kuchni w tym parterowym, nowoczesnym domu zaplanowano spiżarnię (2 m2) oraz kotłownię (2,9 m2).

Inspirująca atmosfera – taka, która prowadzi do efektów wywołujących okrzyk zdumienia „wow, jak to się udało?” – panuje też w gabinecie (9 m2). Do dyspozycji Twojej i Twojej rodziny będą także trzy sypialnie (9, 14 oraz 18 m2). W tej ostatniej, największej są także garderoby.

Do listy pomieszczeń nowoczesnego domu NewHouse 714 G2 należy dodać jeszcze toaletę (2 m2) oraz łazienkę (8 m2). Architekci Modern House przewidzieli również duży garaż (36 m2) mieszczący dwa pojazdy.


Konstrukcja

  • Fundamenty  tradycyjnie - na ławach fundamentowych
  • Ściany  dwuwarstwowe pustak ceramiczny 25 cm + styropian 20 cm / wełna mineralna 16 cm
  • Strop  żelbetowy, wylewany
  • Dach  tradycyjna więźba dachowa pokryta blachą na rąbek stojący
  • Elewacja  tynk silikonowy połączony z drewnem elewacyjnym
  • Ogrzewanie  gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, wiatrołapie i w części komunikacyjnej; w pozostałych pomieszczeniach tradycyjne grzejniki oraz grzejniki kanałowe
  • Wentylacja  mechaniczna z rekuperacją

Rzuty

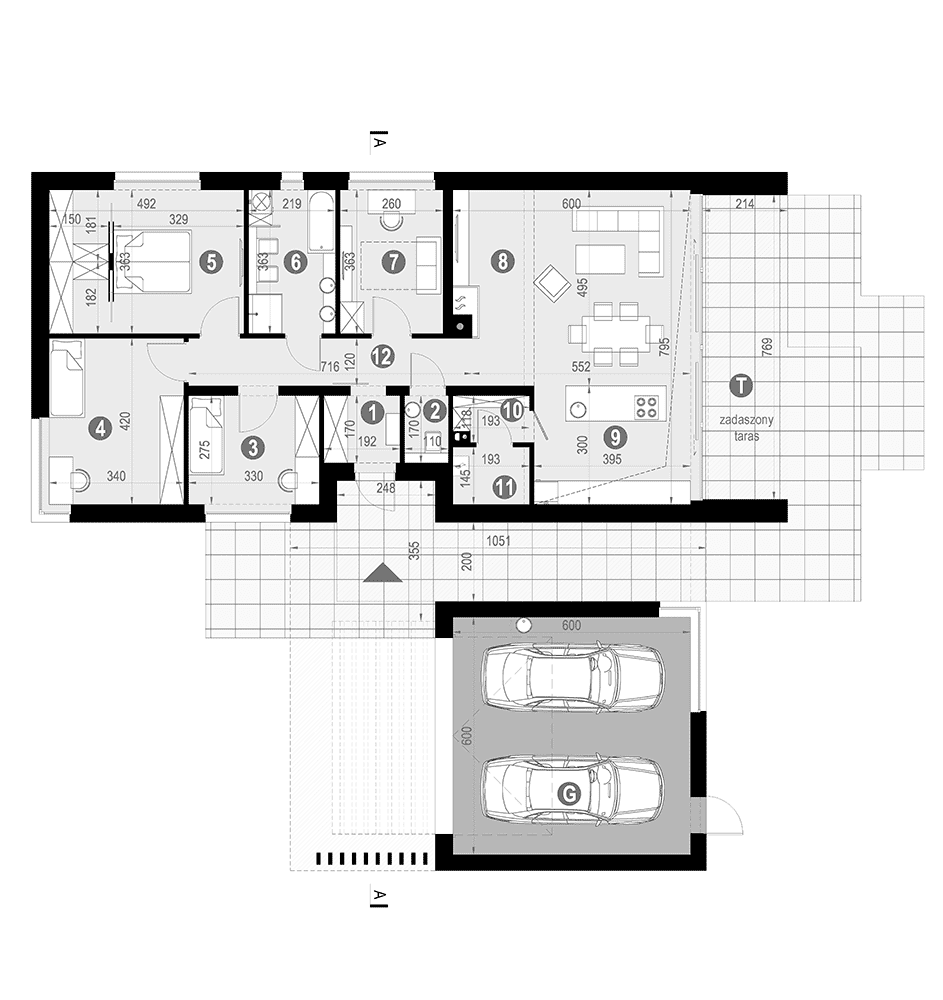

Rzut parteru

Rzut projektu NewHouse 714 G2 - Rzut parteru

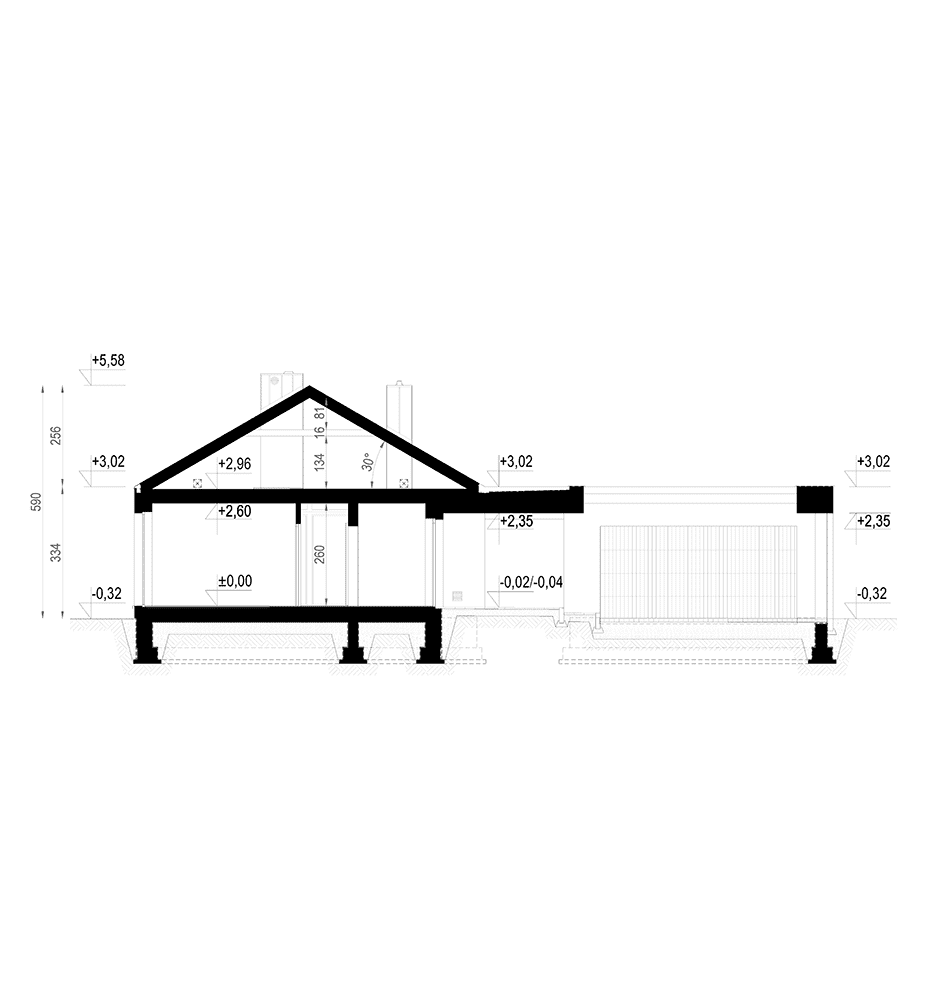

Przekrój

Rzut projektu NewHouse 714 G2 - Przekrój

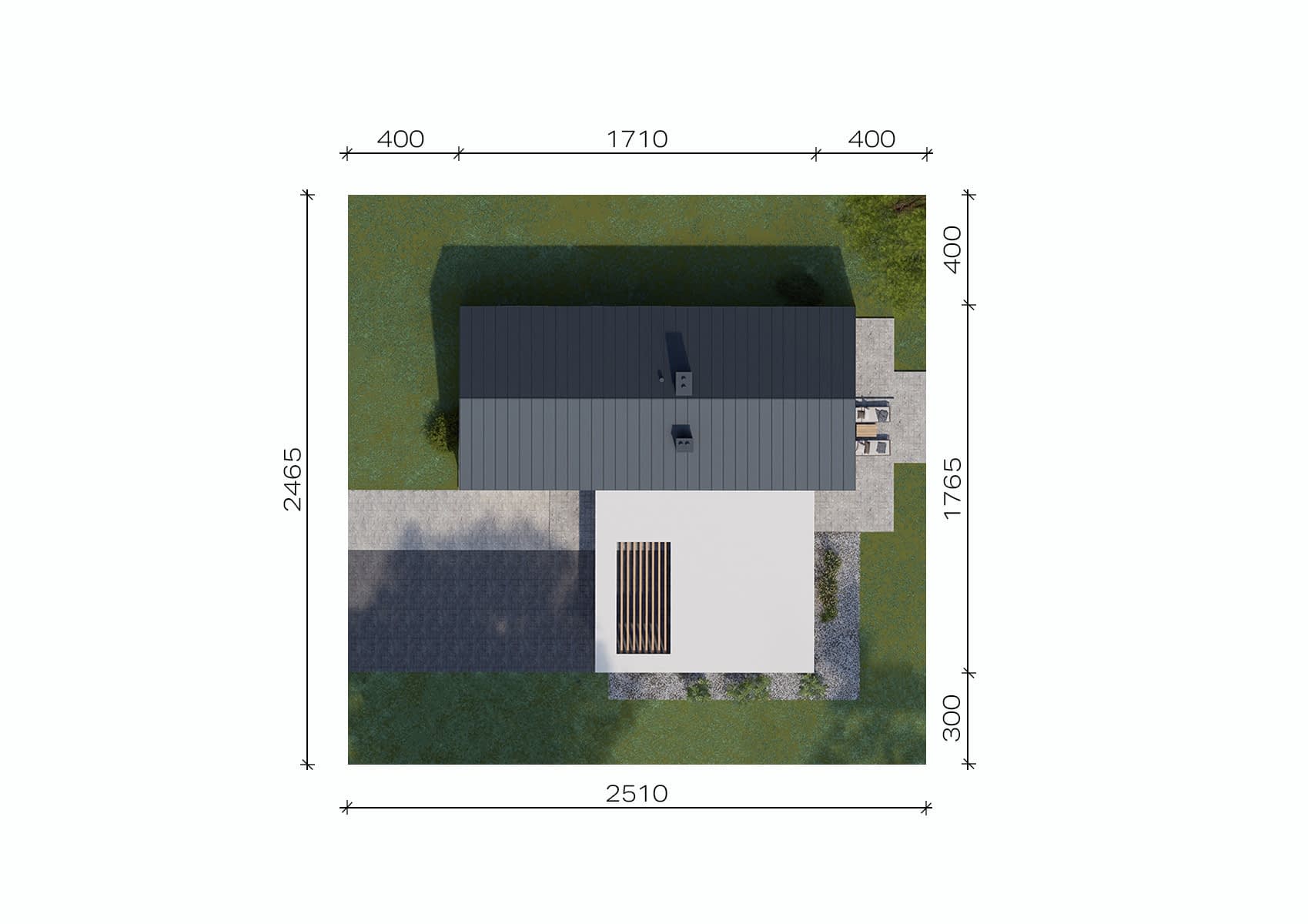

Usytuowanie na działce

Rzut projektu NewHouse 714 G2 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa117.36 m²
  • Powierzchnia zabudowy200.23 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura856 m³
  • Długość domu17.65 m
  • Szerokość domu19.1 m
  • Wysokość domu5.9 m
  • Minimalne wymiary działki24.65 x 25.1m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

  • opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
  • rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,
  • charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,
  • widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
  • zestawienie stolarki okiennej i drzwiowej,
  • zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

  • opis techniczny wraz z obliczeniami statycznymi,
  • rysunki techniczne,
  • zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

  • opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
  • obliczenia instalacyjne,
  • rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

  • opis techniczny instalacji elektrycznych,
  • schematy instalacji elektrycznych,
  • rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
  • Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
  • Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Projekt w wersji pdf

Płatne dodatki

Zbiornik na nieczystości (szambo)

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt dodatkowego ogrzewania podłogowego

400 zł

Pompa ciepła powietrzna + ogrzewanie podłogowe

800 zł

Szczegółowy kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł
