Projekt domu NewHouse 716

Zgodność z WT 2021 i Eurokodami

Opis projektu

NewHouse 716, czyli projekt parterowego domu inspirowany właśnie skandynawskim stylem. Ale te inspiracje nie kończą się tylko na wyglądzie domu. NewHouse jest domem energooszczędnym, co jest odzwierciedleniem powszechnie praktykowanym w krajach Skandynawii szacunkiem wobec przyrody.

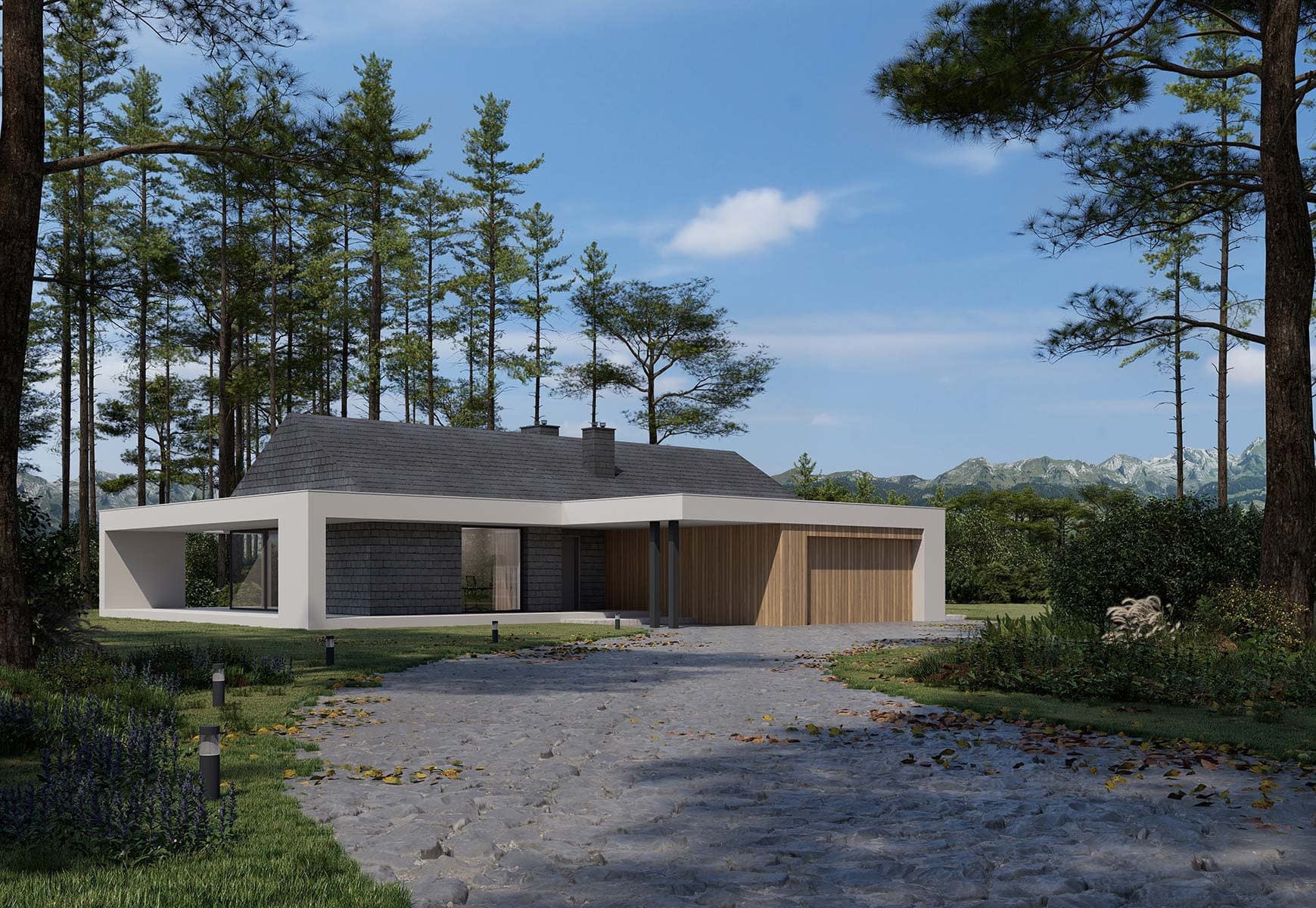

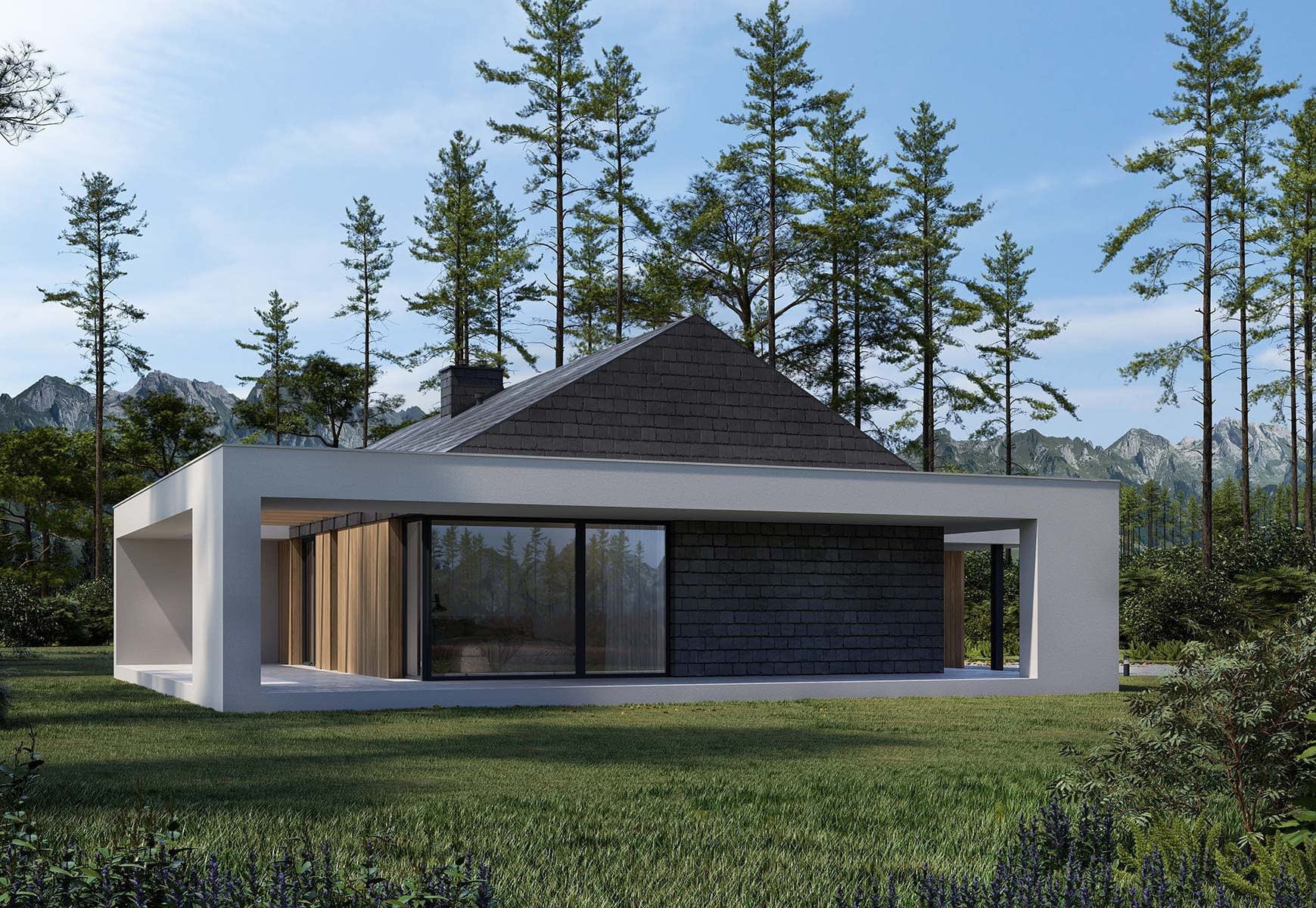

Ten kameralny dom (105 m²) urzeka już przy pierwszym spojrzeniu. Ponadczasowa elegancja bryły to efekt umiejętnego połączenia skandynawskiego minimalizmu z nowoczesnością. Ściany domu oraz dach wykończone są w łupku, ściany garażu jasnym, naturalnym drewnem a całość opasana jest białą belką. Uwagę zwraca ciekawa konstrukcja tarasu (29 m²) – projektanci Modern House stworzyli to zadaszone miejsce poprzez wysunięcie bocznych ścian oraz dachu. Do Waszej dyspozycji będzie jeszcze drugi, również zadaszony taras – wyjść na niego można z największej, głównej sypialni (16 m²) z panoramicznym oknem. Jest ona wyposażona we własną garderobę (5 m²).

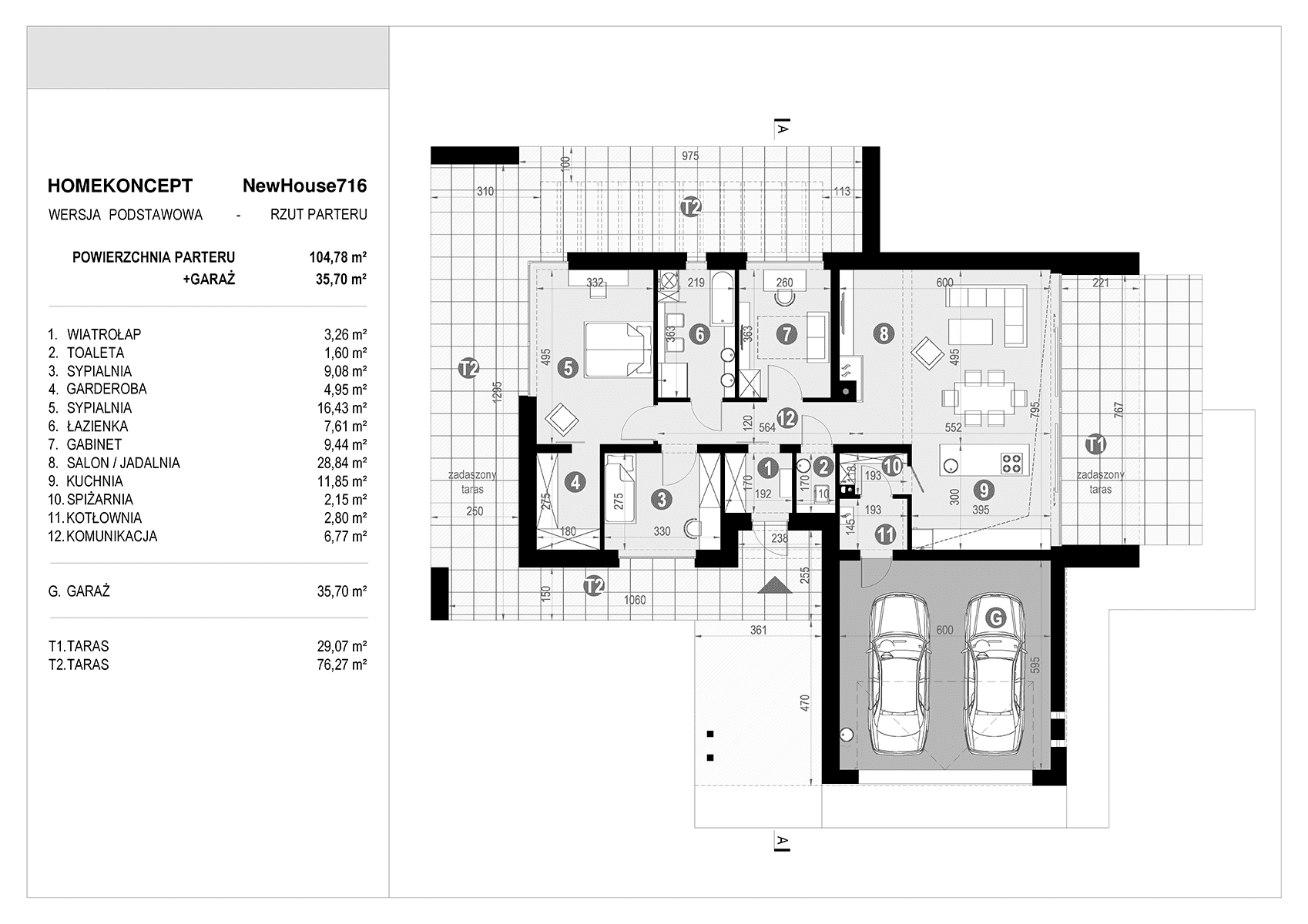

Na planie parteru tego rodzinnego domu przewidziano dodatkową sypialnię (9 m²) oraz gabinet (9 m²) jako miejsce do pracy, prowadzenia własnej firmy lub uczestnictwa w zawodowych szkoleniach on-line. Z gabinetu rozpościera się widok na ogród, co z pewnością umili każdą minutę pracy.

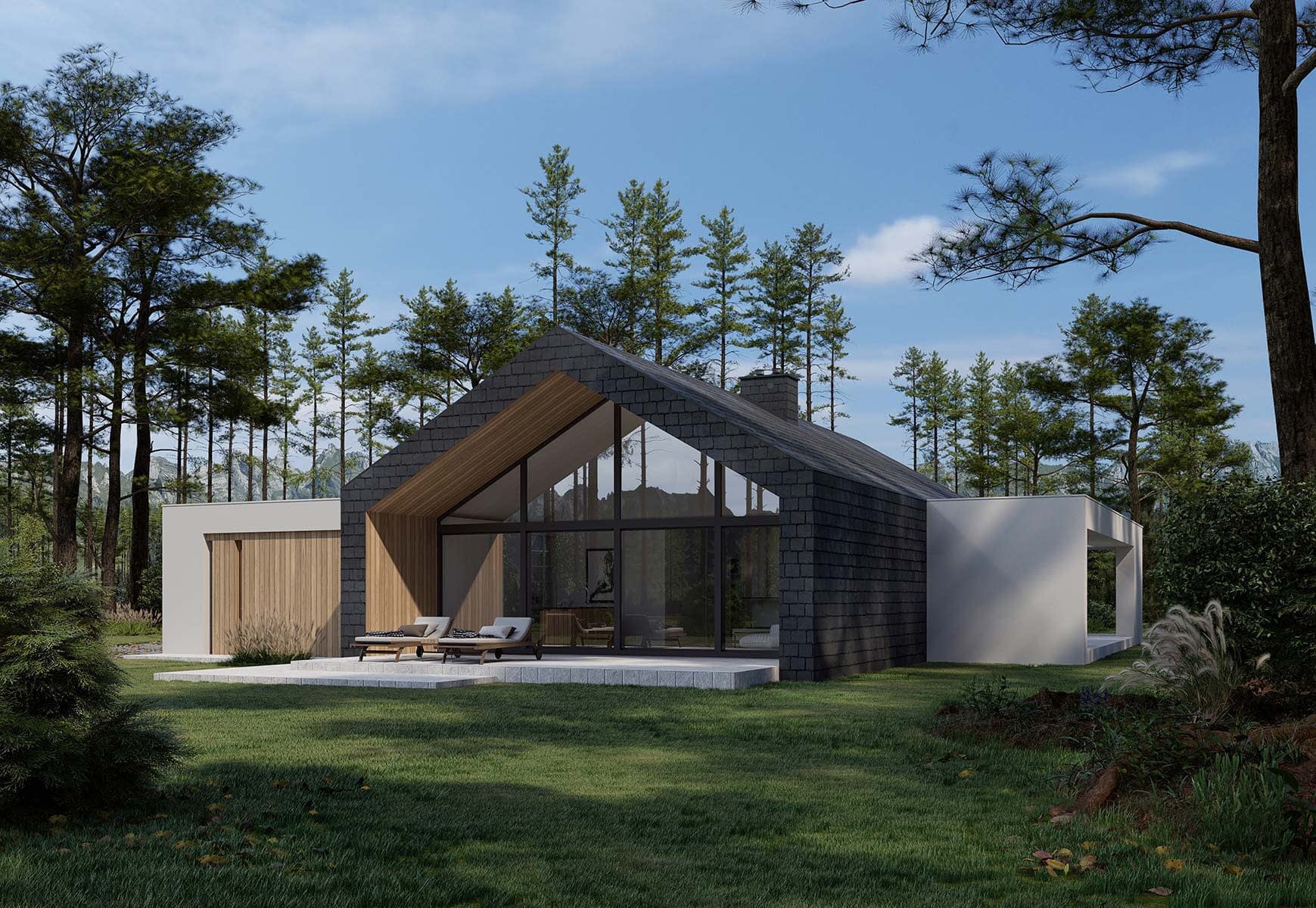

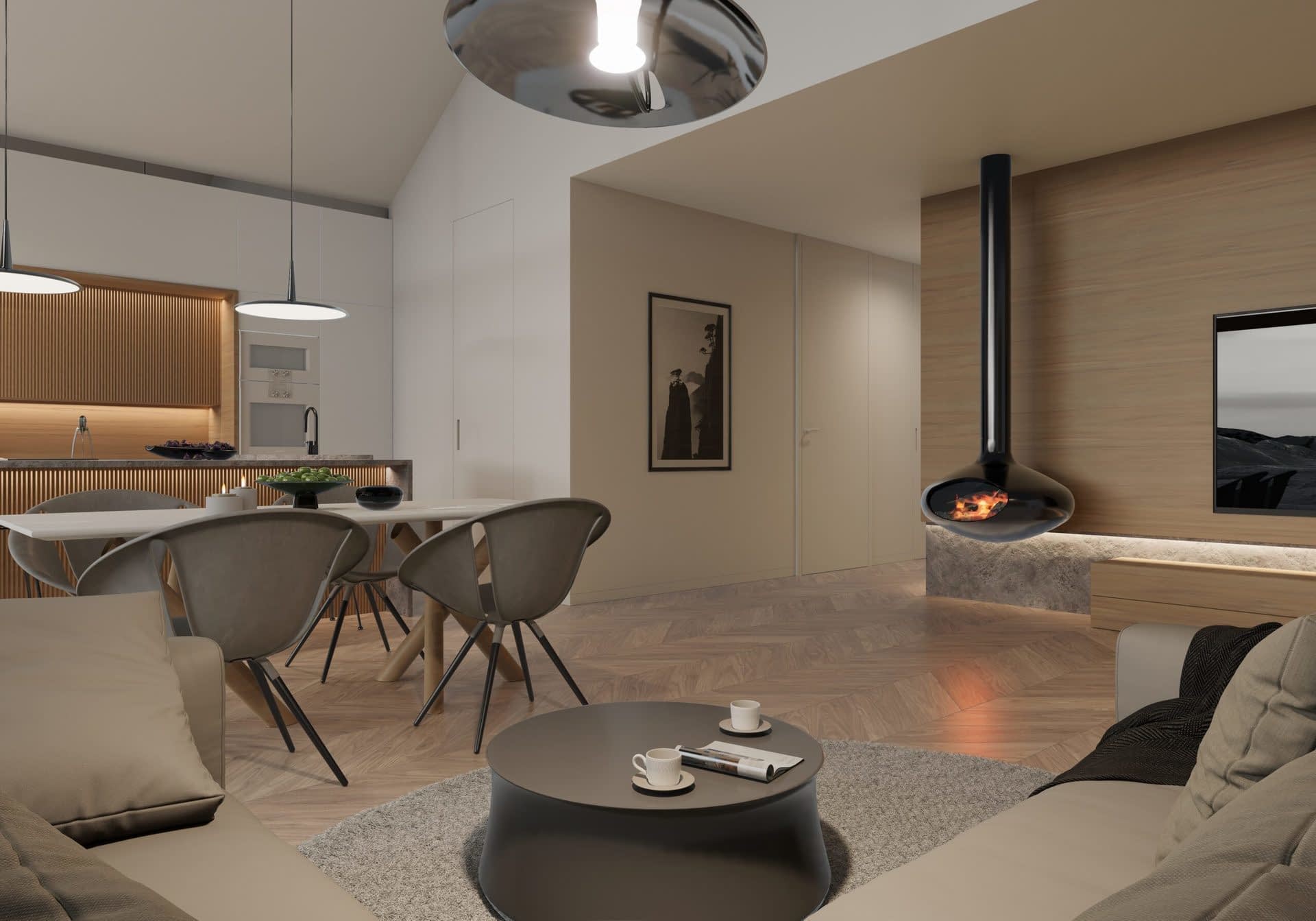

Za sypialniami znajduje się otwarta strefa dzienna (prawie 40 m²) z wysokim sufitem nad całością oraz przeszkloną ścianą otwierającą tę cześć domu na taras i ogród.
Obok salonu znajduje się kuchnia (12 m²) z bardzo lubianą przez inwestorów wyspą. Organizację przestrzeni oraz codzienne korzystanie z kuchni ułatwi spiżarnia (2 m²), przy której jest też kotłownia (3 m²).

W tym jednorodzinnym parterowym domu znajduje się duża łazienka (7,6 m²) z wanną i prysznicem oraz osobna toaleta

Konstrukcja

• Fundamenty  tradycyjnie - na ławach fundamentowych
• Ściany  dwuwarstwowe - pustak ceramiczny 25 cm + wełna mienralna 18 cm i 20 cm, garaż pustak ceramiczny 25 cm + wełna mineralna 10 cm i 20 cm
• Strop  żelbetowy, wylewany
• Dach  tradycyjna więźba dachowa pokryta łupkiem naturalnym

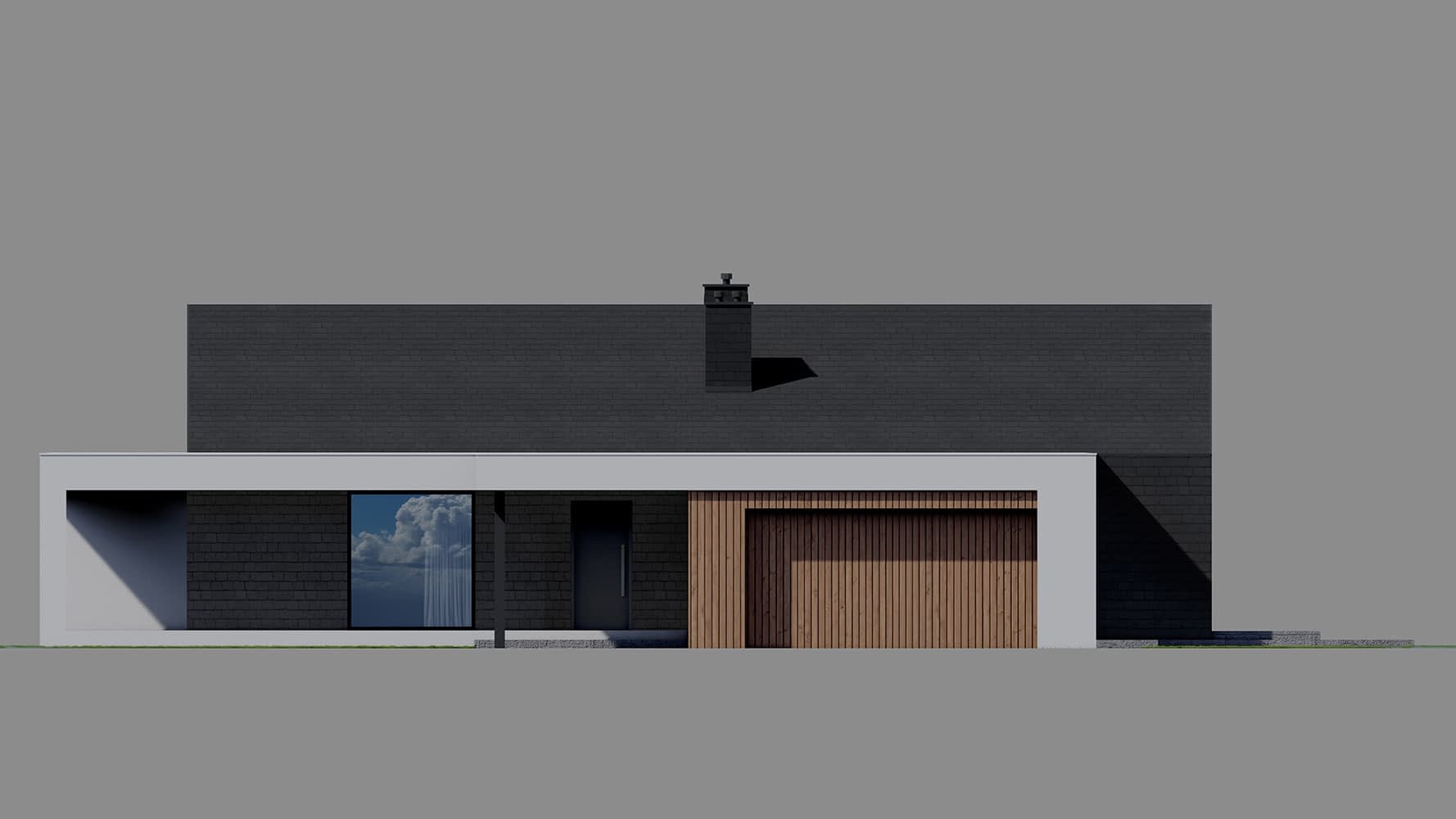

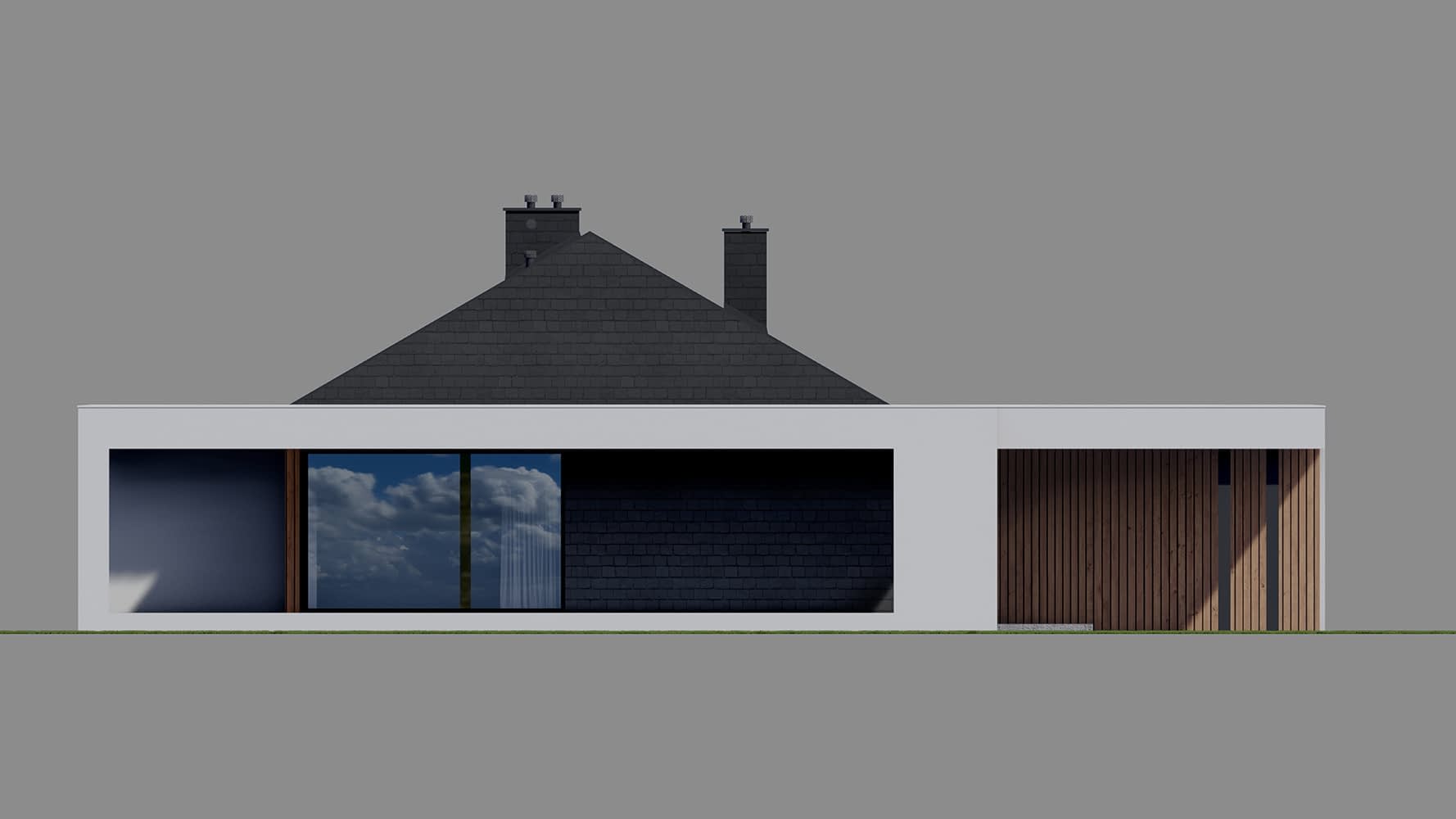

• Elewacja  łupek naturalny połączony z drewnem elewacyjnym
• Ogrzewanie  gazowe- piec kondensacyjny, ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, wiatrołapie i w części komunikacyjnej, w pozostałych pomieszczeniach tradycyjne grzejniki oraz grzejniki kanałowe
• Wentylacja  mechaniczna z rekuperacją


Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

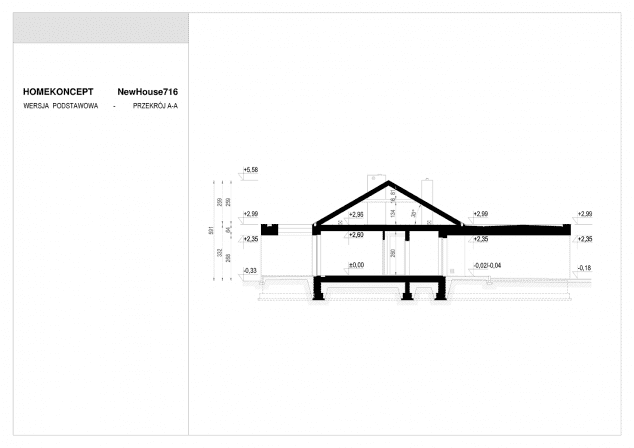

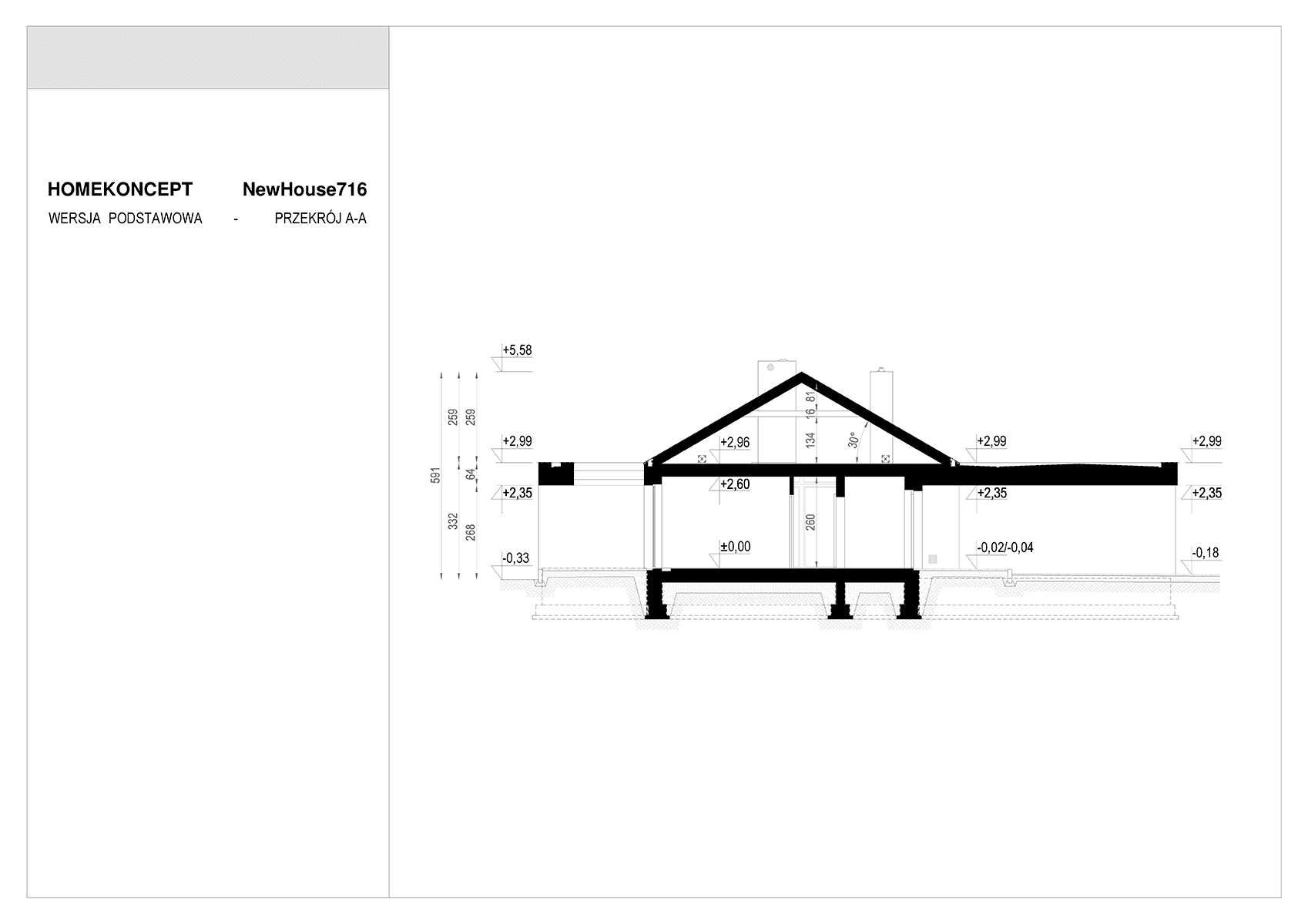

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

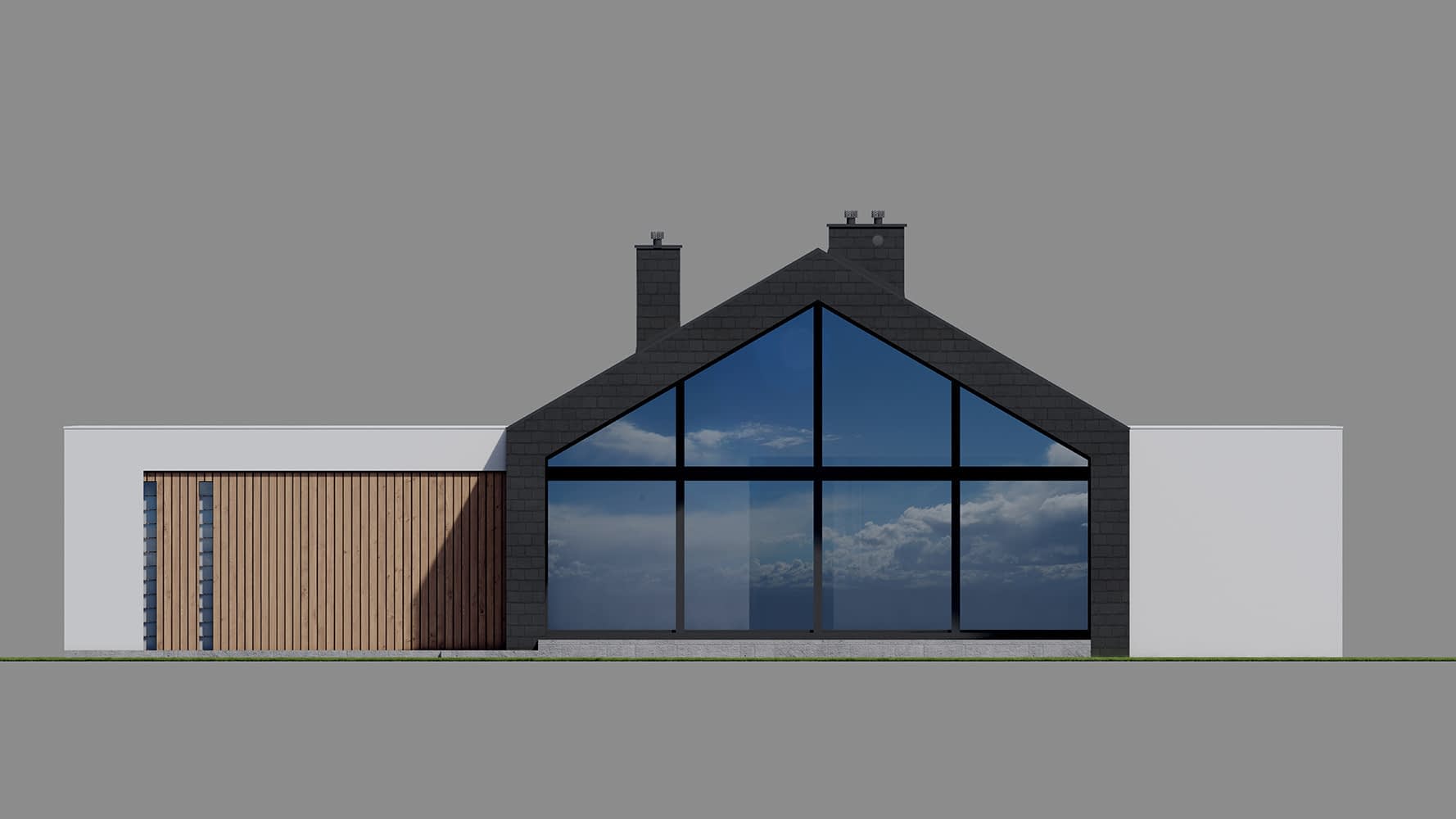

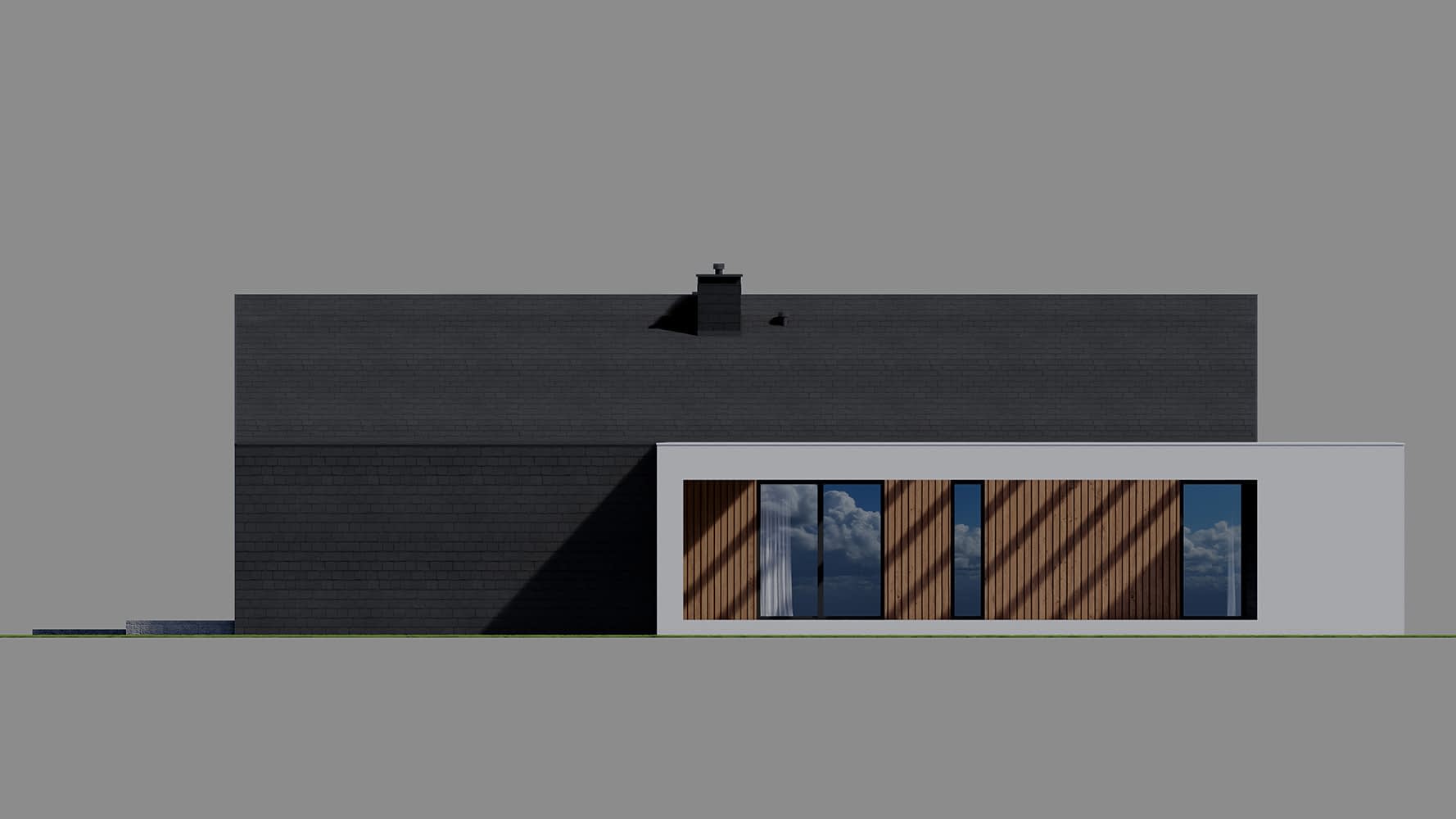

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
