NewHouse 717

5 290 zł

Projekt domu NewHouse 717

Autor projektu:MODERN HOUSE
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 990 zł5 290 zł
Oszczędź: 700,00zł
Najniższa cena z 30 dni: 5 990,00 zł

Promocja ważna do

12-05-2025

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa198.19 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacji10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

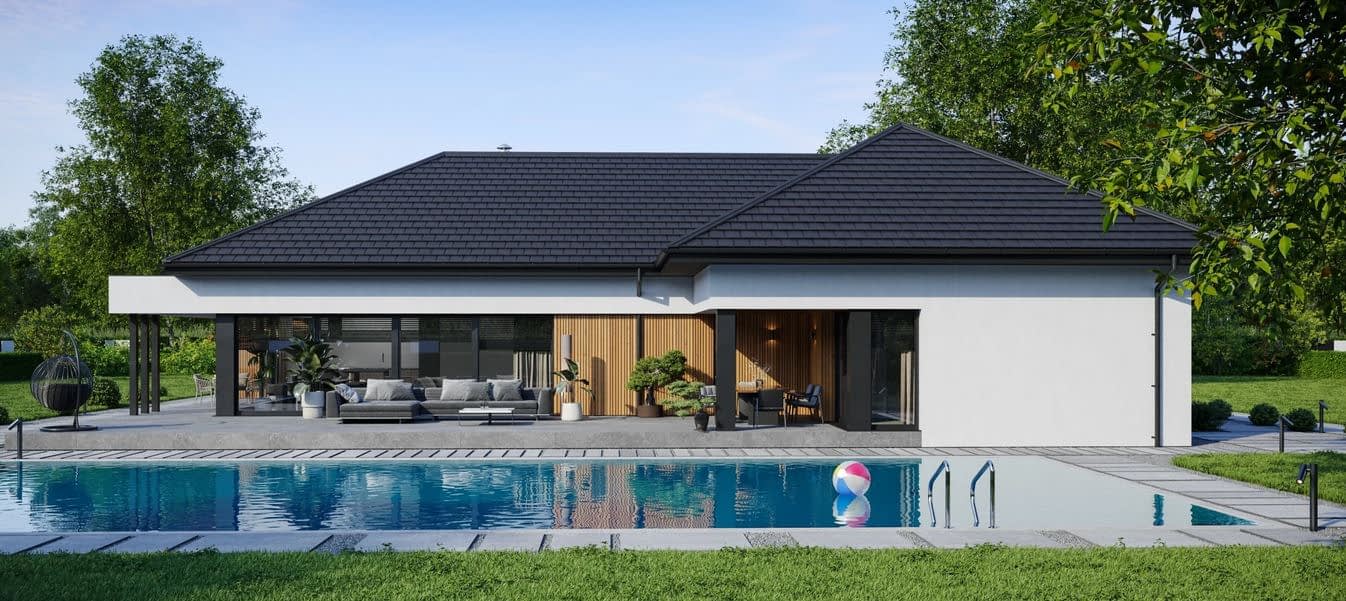

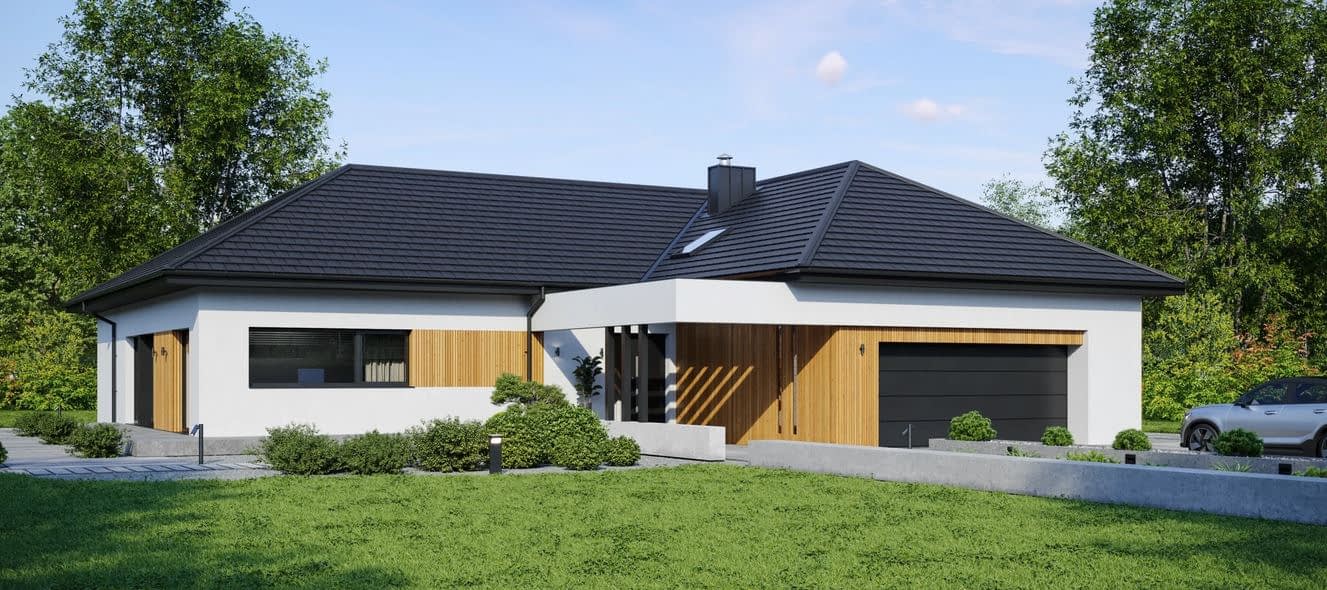

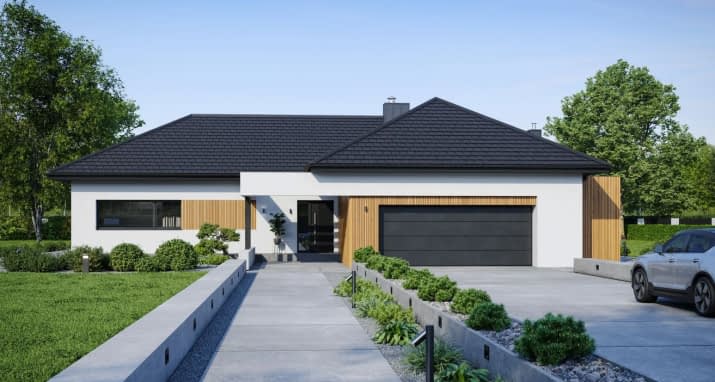

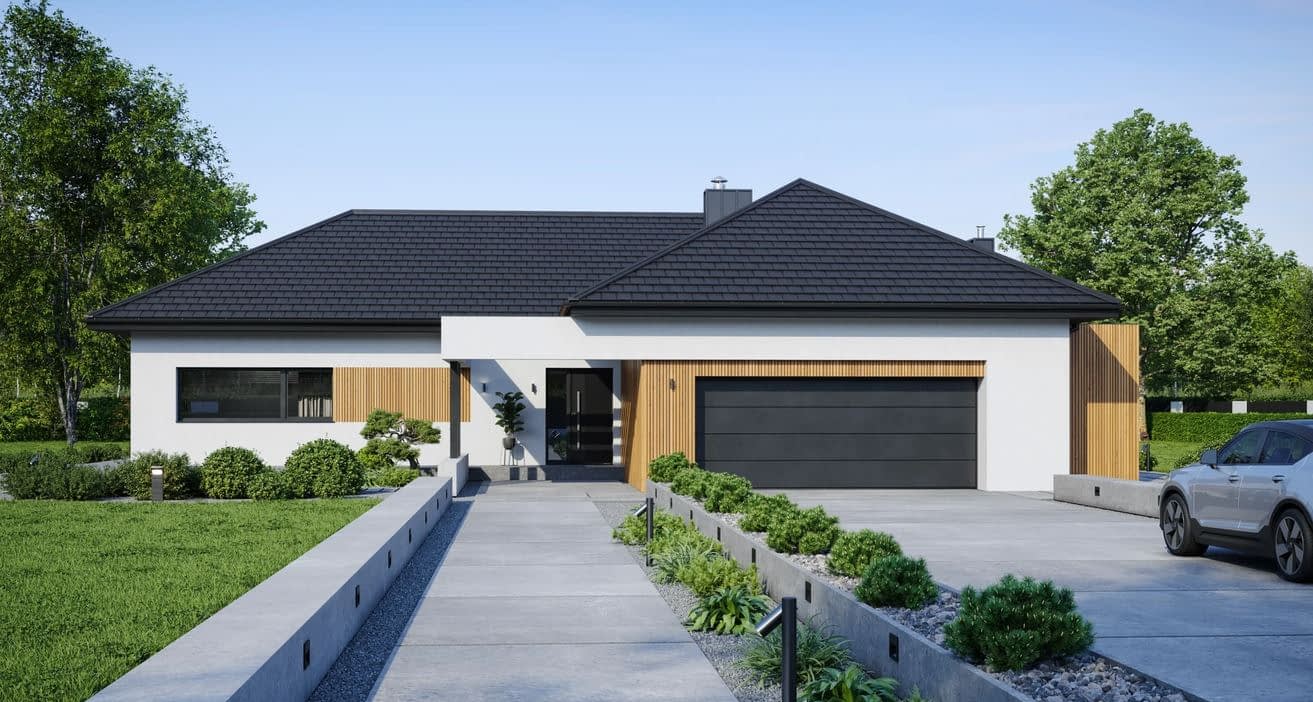

Projekt domu NewHouse 717 to propozycja dla rodzin, które poszukują przestronnego, komfortowego i eleganckiego domu parterowego, spełniającego najwyższe standardy nowoczesnego budownictwa. Na powierzchni 198 m² zaplanowano funkcjonalny układ pomieszczeń, który doskonale odpowiada potrzebom codziennego życia.

Centralnym punktem parterowego projektu domu NewHouse 717 jest nowoczesny salon z jadalnią o imponującej powierzchni 56 m², który dzięki dużym przeszkleniom jest doskonale doświetlony naturalnym światłem przez cały dzień.

W salonie znajduje się kominek, który tworzy wyjątkową atmosferę – idealną na długie, zimowe wieczory. Salon płynnie łączy się z kuchnią, otwarta strefa dzienna to idealne miejsce zarówno na codzienne chwile z rodziną, jak i na organizację spotkań z przyjaciółmi czy większych uroczystości.

NewHouse 717 oferuje doskonale przemyślaną strefę nocną, która zapewnia domownikom spokój, prywatność i maksymalny komfort. Jej lokalizacja po przeciwnej stronie domu względem salonu gwarantuje wyraźny podział funkcji i eliminuje codzienny hałas z części dziennej.

W tej części znajdują się trzy przestronne sypialnie dziecięce (14, 14 i 17 m²), które z łatwością można zaaranżować zgodnie z indywidualnymi potrzebami – jako pokoje dla dzieci w różnym wieku, gabinety do pracy lub pokoje gościnne.
Rodzice mają do dyspozycji główną sypialnię z prywatnym wyjściem na zadaszony taras, co umożliwia poranne chwile relaksu na świeżym powietrzu. Bezpośrednio przy sypialni znajduje się funkcjonalna garderoba o powierzchni 5,6 m², idealna do przechowywania ubrań i dodatków.

Dodatkowo, ogromnym atutem tej strefy jest prawie 9-metrowa garderoba, dostępna dla całej rodziny – to rozwiązanie, które znacznie ułatwia organizację przestrzeni w domu.

Do dyspozycji domowników jest również komfortowa łazienka rodzinna z wanną, prysznicem i wąskim, wysokim oknem, które zapewnia naturalne doświetlenie i lepszą wentylację, tuż obok znajduje się pralnia. Dla gości przewidziano drugą łazienkę z prysznicem.




Konstrukcja

  • Fundamentytradycyjne - na ławach fundamentowych
  • Ścianydwuwarstwowe pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 16 cm
  • Stropżelbetowy, wylewany
  • Dachtradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
  • Elewacjatynk silikonowy w kolorze białym połączony z drewnem elewacyjnym
  • Ogrzewaniegazowe - piec kondensacyjny oraz ogrzewanie podłogowe w salonie, kuchni, jadalni, sypialniach, łazienkach, pralni, wiatrołapie, garderobach, części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach
  • Wentylacjamechaniczna z rekuperacją

Rzuty

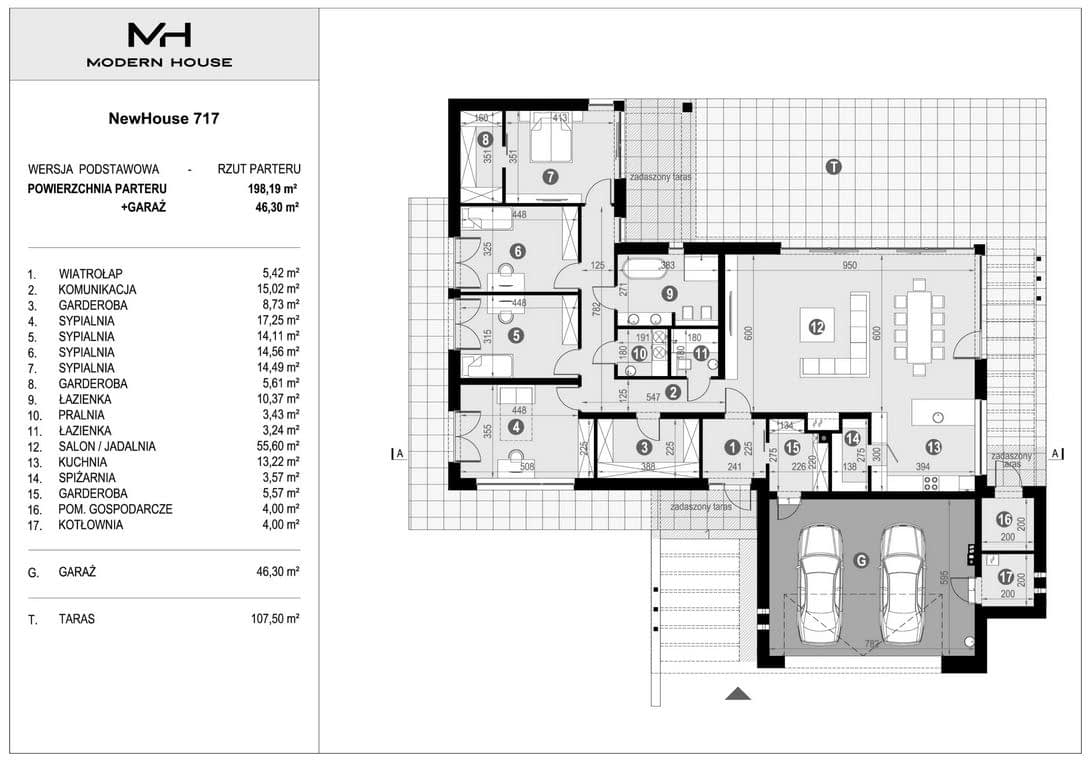

Rzut parteru

Rzut projektu NewHouse 717 - Rzut parteru

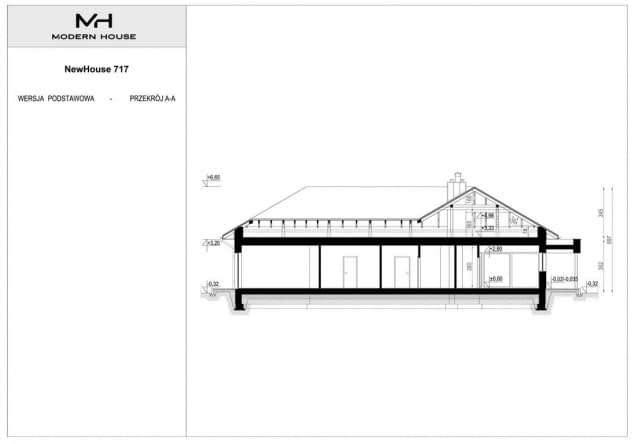

Przekrój

Rzut projektu NewHouse 717 - Przekrój

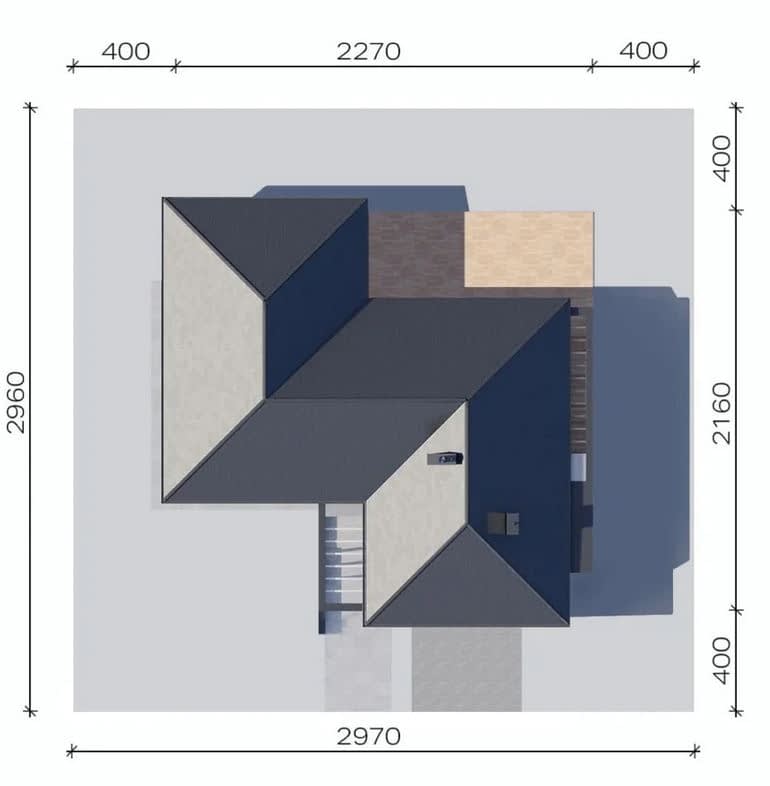

Usytuowanie na działce

Rzut projektu NewHouse 717 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa198.19 m²
  • Powierzchnia zabudowy299.51 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura1659 m³
  • Długość domu21.8 m
  • Szerokość domu22.7 m
  • Wysokość domu6.97 m
  • Minimalne wymiary działki29.6 x 29.7m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

  • opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
  • rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,
  • charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,
  • widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
  • zestawienie stolarki okiennej i drzwiowej,
  • zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

  • opis techniczny wraz z obliczeniami statycznymi,
  • rysunki techniczne,
  • zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

  • opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
  • obliczenia instalacyjne,
  • rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

  • opis techniczny instalacji elektrycznych,
  • schematy instalacji elektrycznych,
  • rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
  • Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
  • Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Projekt w wersji pdf

Płatne dodatki

Zbiornik na nieczystości (szambo)

450 zł

Projekt dodatkowego ogrzewania podłogowego

400 zł

Pompa ciepła powietrzna + ogrzewanie podłogowe

800 zł

Szczegółowy kosztorys inwestorski

450 zł

Dodatkowy egzemplarz projektu

500 zł
