Projekt domu NewHouse 759

Zgodność z WT 2021 i Eurokodami

Opis projektu

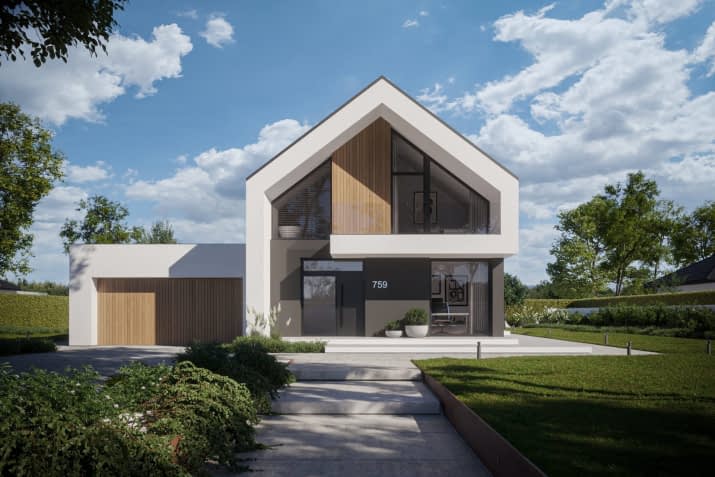

Projekt domu NewHouse 759, utrzymany w stylu nowoczesnej stodoły.

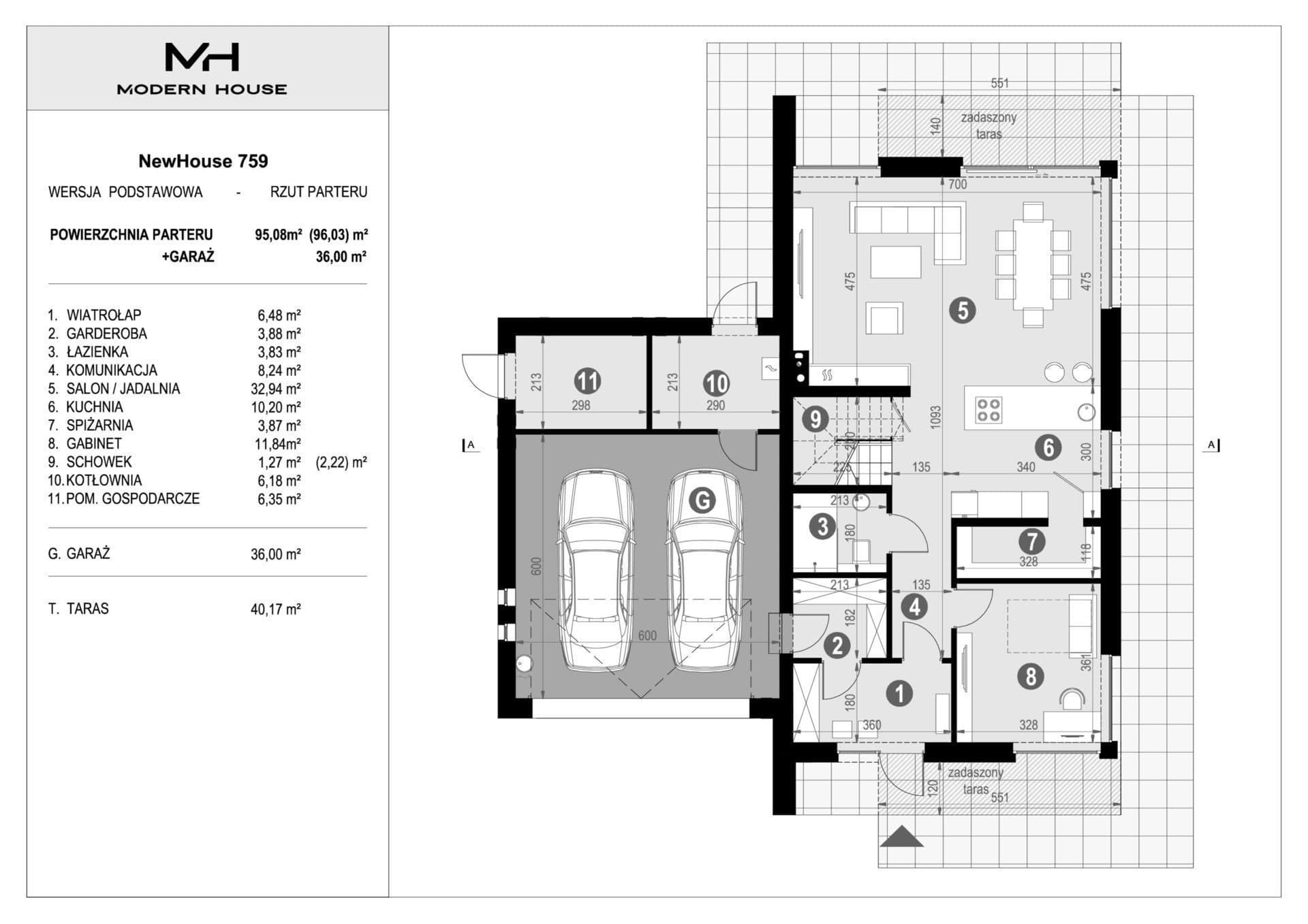

Na przyszłych domowników czeka 158 m² powierzchni do zagospodarowania, z czego 95 m² to parter, a pozostałe 63 przypadają na poddasze. Po wejściu do domu już po pierwszym kroku czuć przestrzeń. To za sprawą przestronnego wiatrołapu (6 m²). To pozytywne uczucie nieskrępowanej przestrzeni towarzyszy nam tak w salonie (33 m²), jak i podczas pobytu na zadaszonym tarasie. Strefę dzienną – jasną, oświetloną naturalnym światłem – powiększa także zachęcająca do różnorodnych aranżacji kuchnia (10 m²).

Dzięki zlokalizowanym na parterze garderobie (4 m²), spiżarni (4 m²), schowku (1 m²), kotłowni (6 m²) oraz pomieszczeniu gospodarczemu (6 m²), utrzymanie porządku będzie całkiem proste i szybko wejdzie w krew wszystkim członkom Twojej rodziny.

Dodatkowa zaletą tego nowoczesnego domu jest dodatkowy pokój (12 m²), mogący służyć albo jako własne biuro, albo jako pokój gościnny, czekający na odwiedzających Was bliskich bądź znajomych.

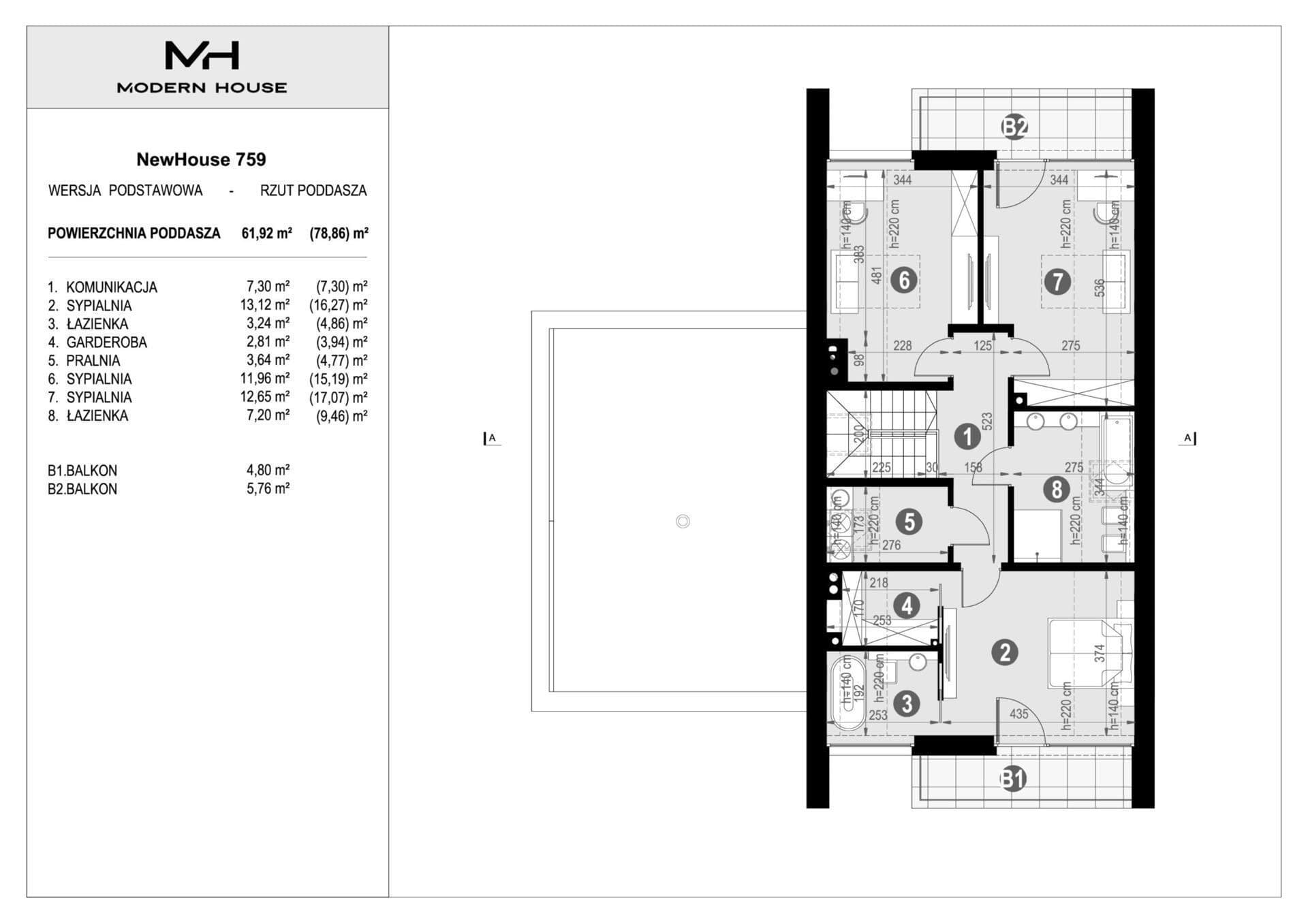

Na poddaszu zlokalizowano trzy sypialnie (7, 13, 13 m²) – z czego sypialnia małżeńska została wzbogacona o własną łazienkę (3 m²) oraz niemałą garderobę (3 m²). Po obu stronach poddasza zlokalizowano balkony (5 i 6 m²) z wejściem bezpośrednio z sypialni. Zaletą poddasza jest również pralnia (4 m²).

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

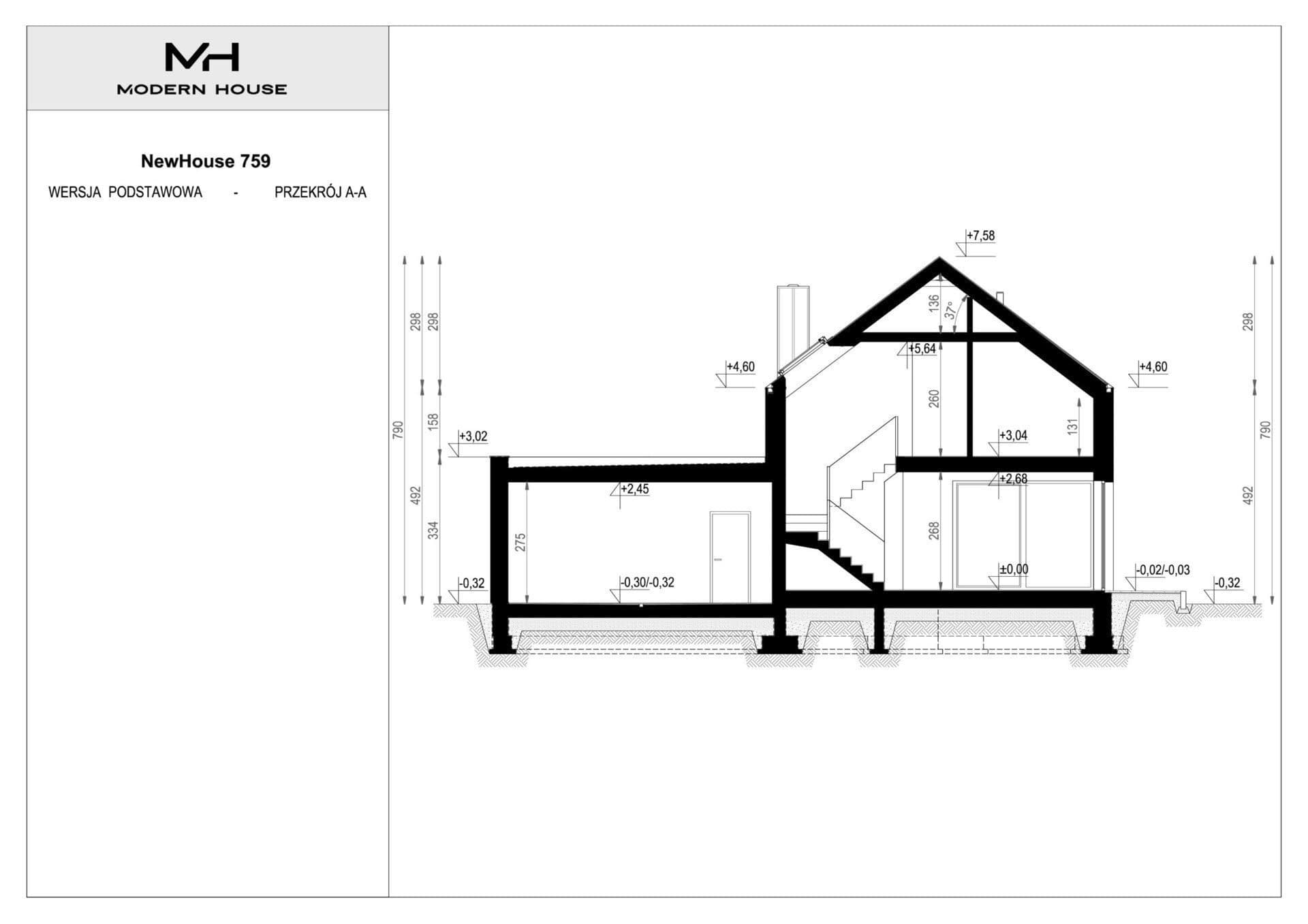

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

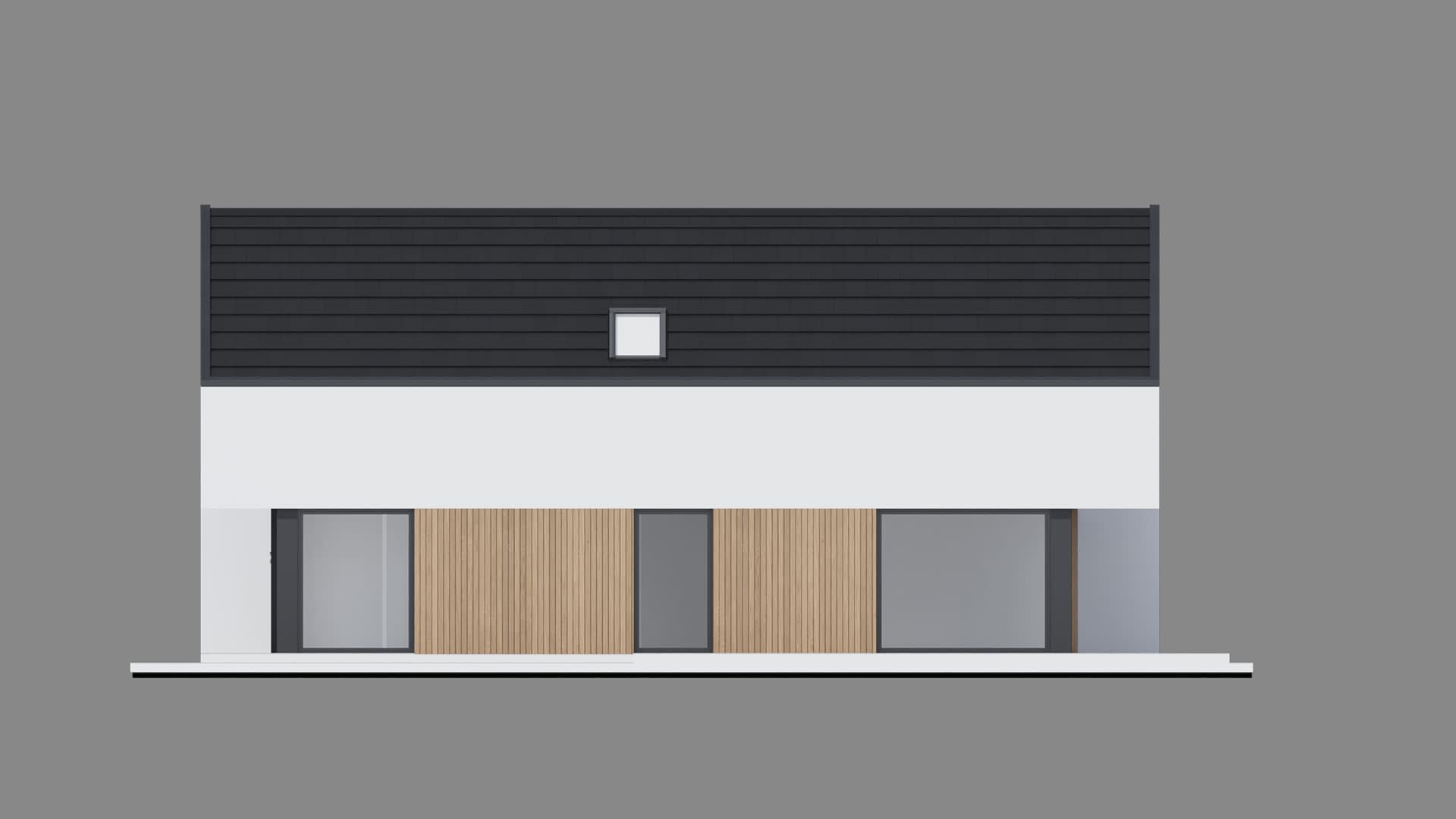

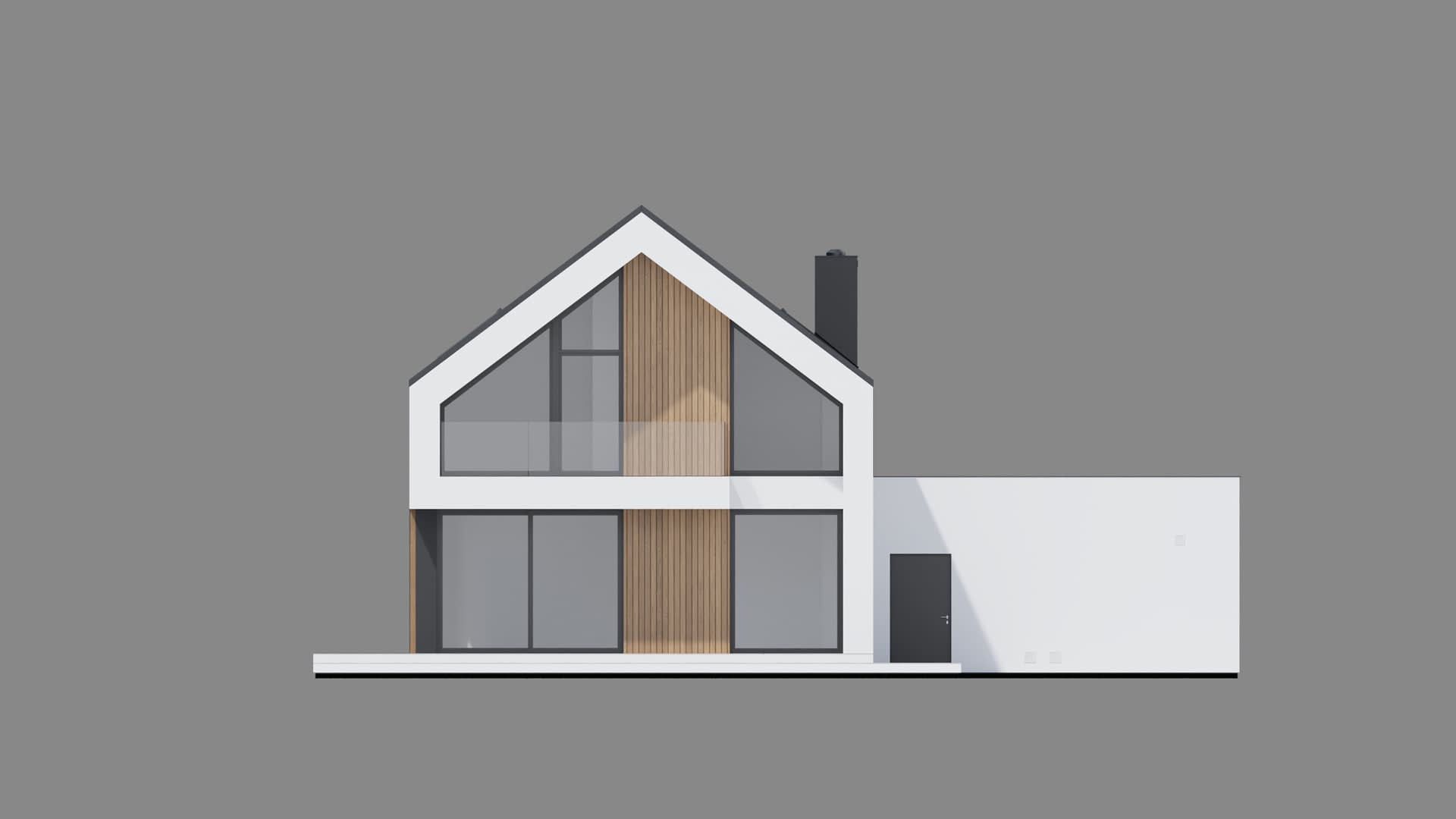

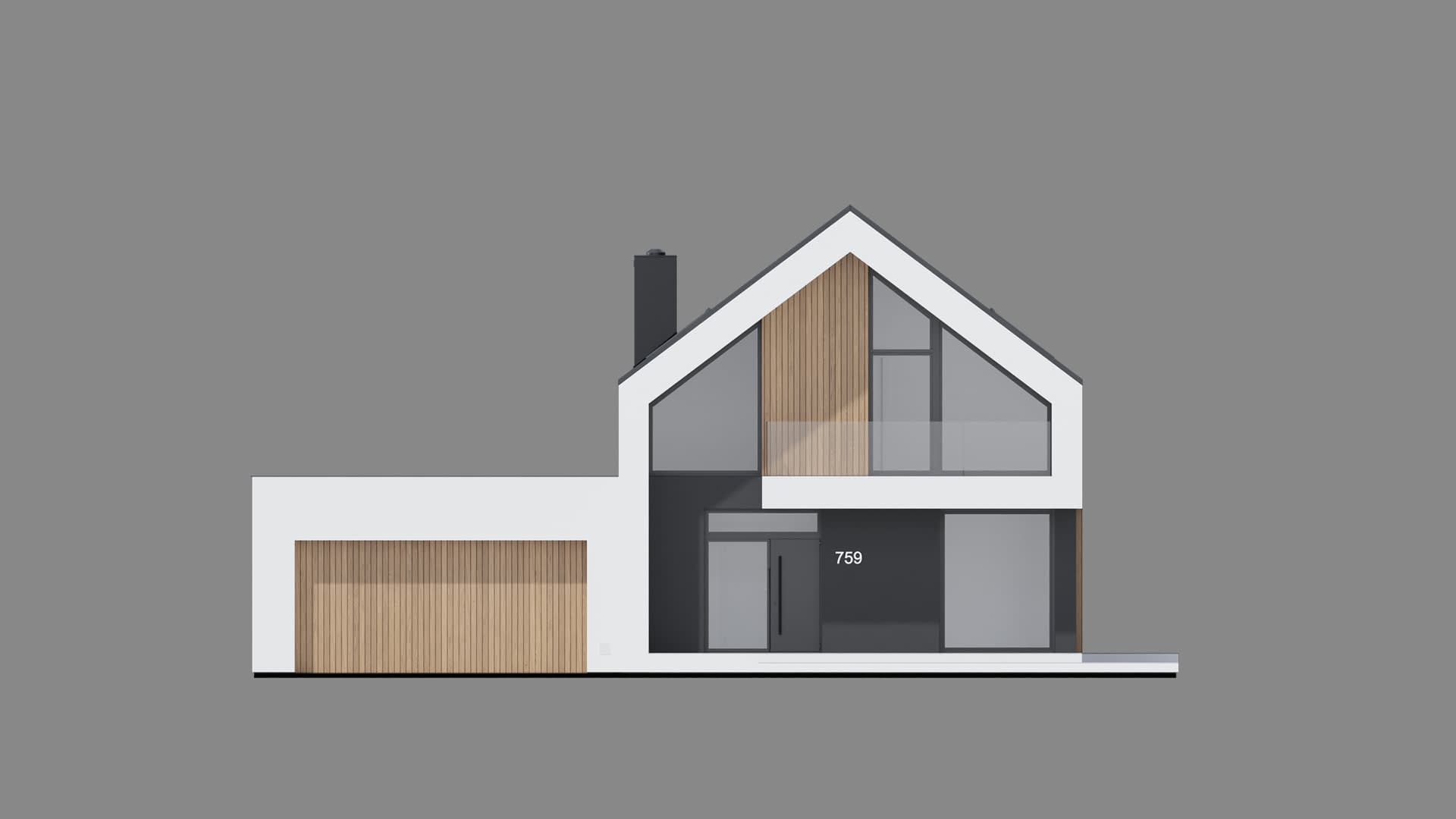

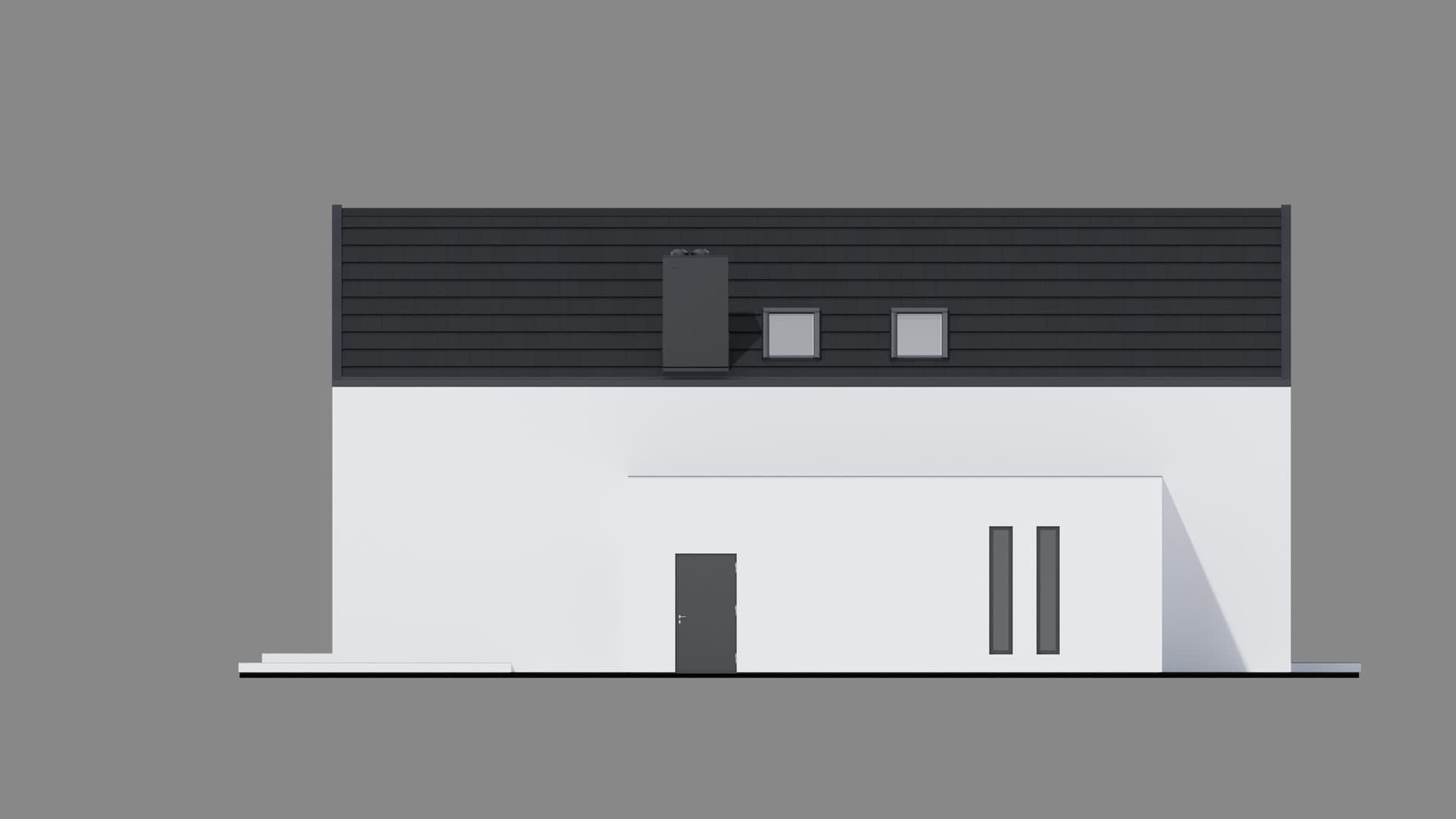

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
