Projekt domu NewHouse 794

Zgodność z WT 2021 i Eurokodami

Opis projektu

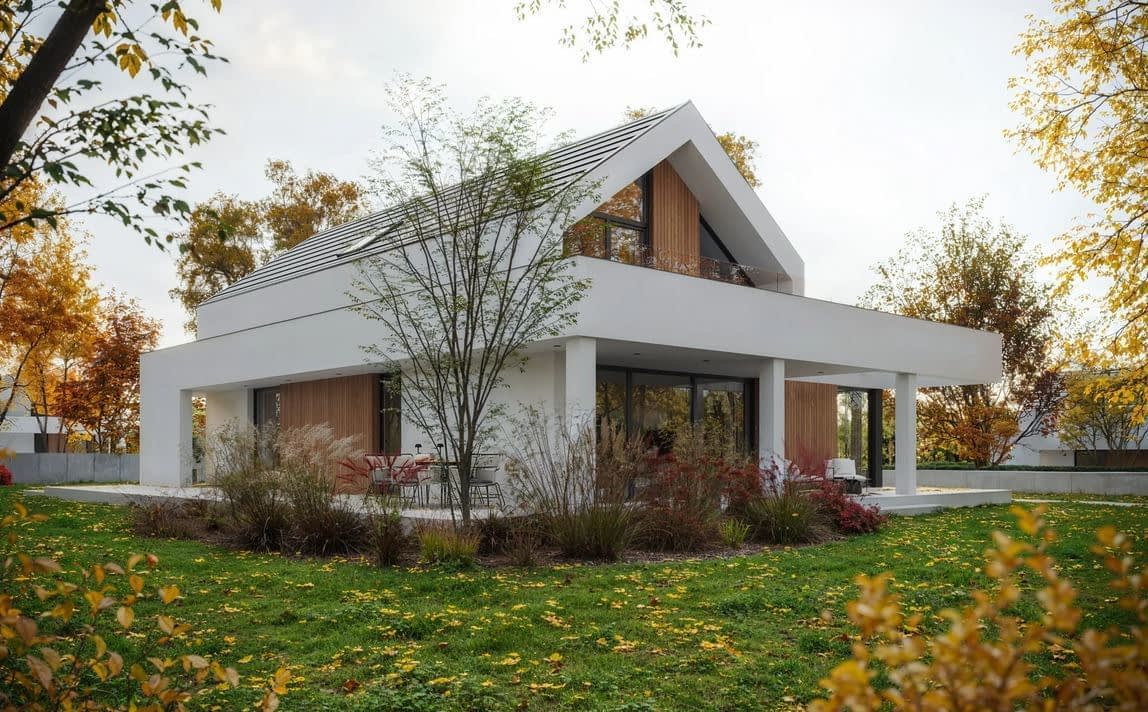

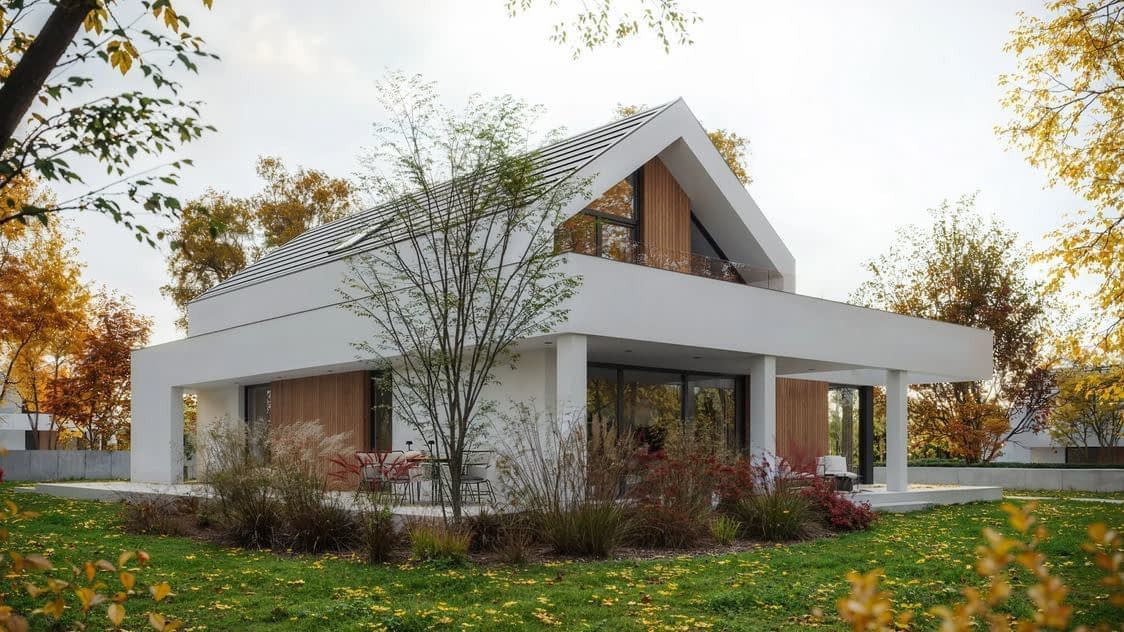

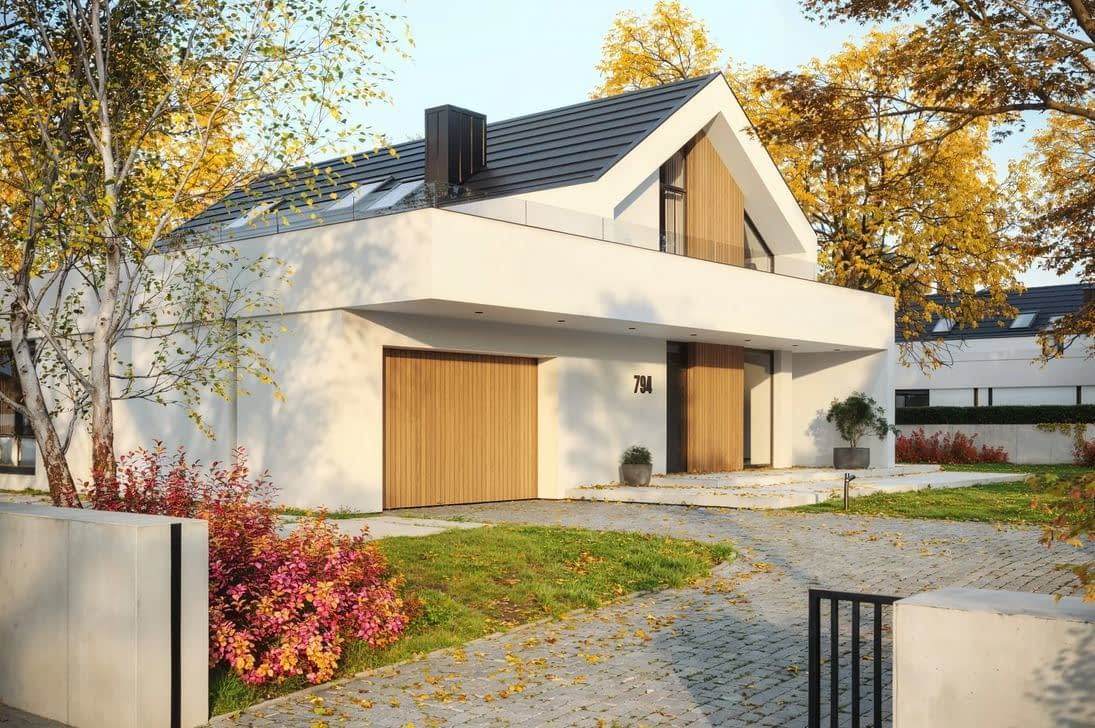

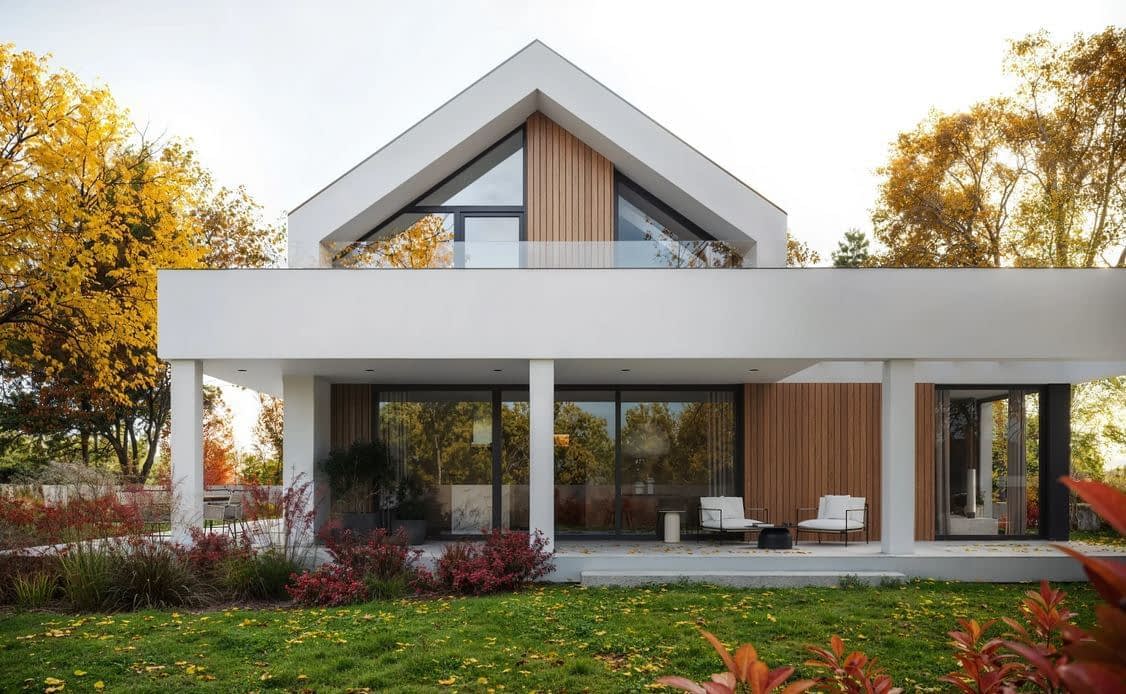

NewHouse 794 to projekt domu z poddaszem użytkowym o powierzchni 150 m², stworzony z myślą o dużej rodzinie i osobach, które kochają przestrzeń, światło i kontakt z naturą. Minimalistyczna bryła w stylu nowoczesnej stodoły kryje w sobie przemyślane wnętrza i liczne udogodnienia, które uczynią codzienne życie wygodniejszym.

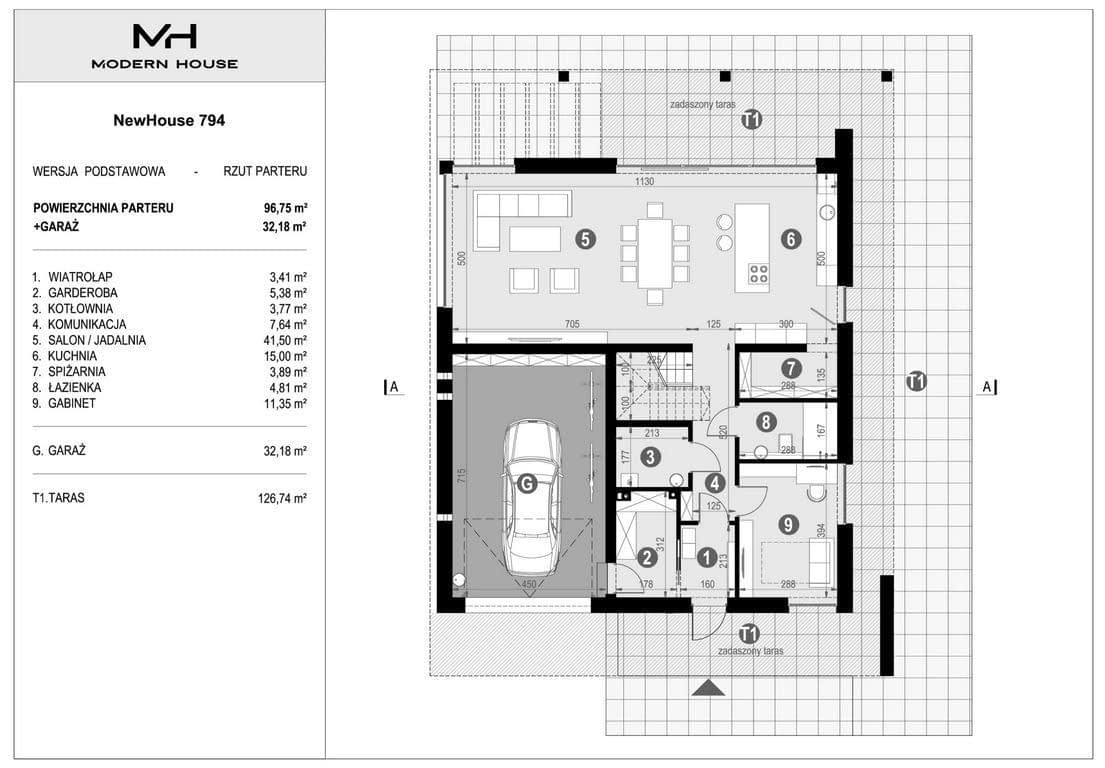

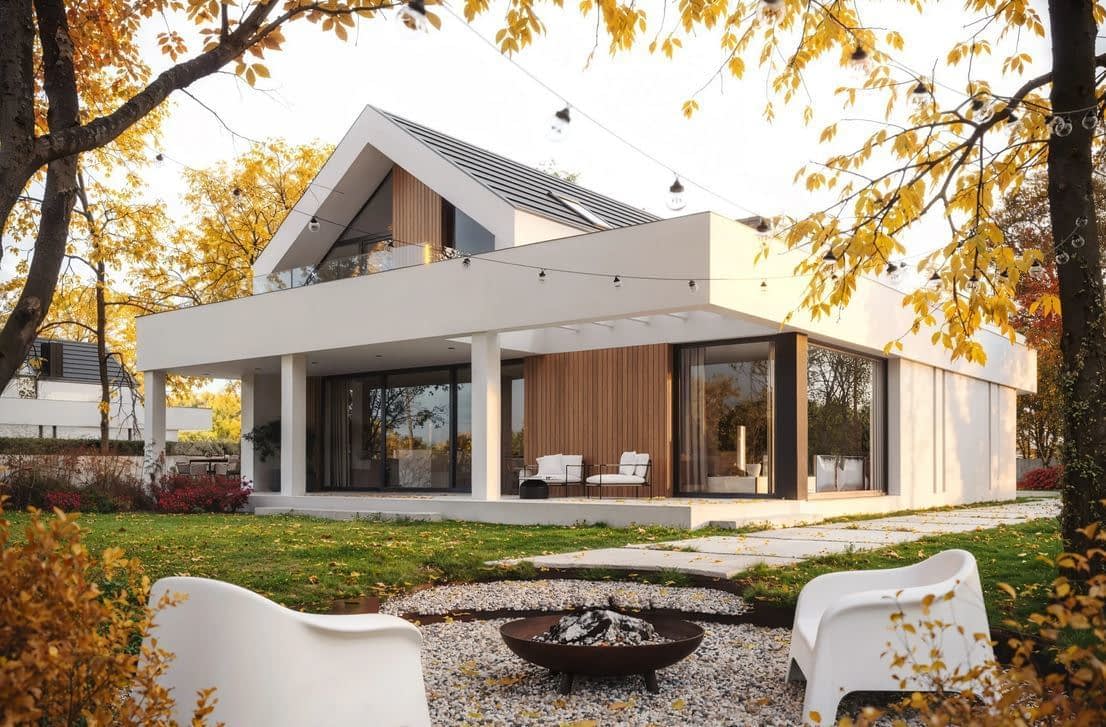

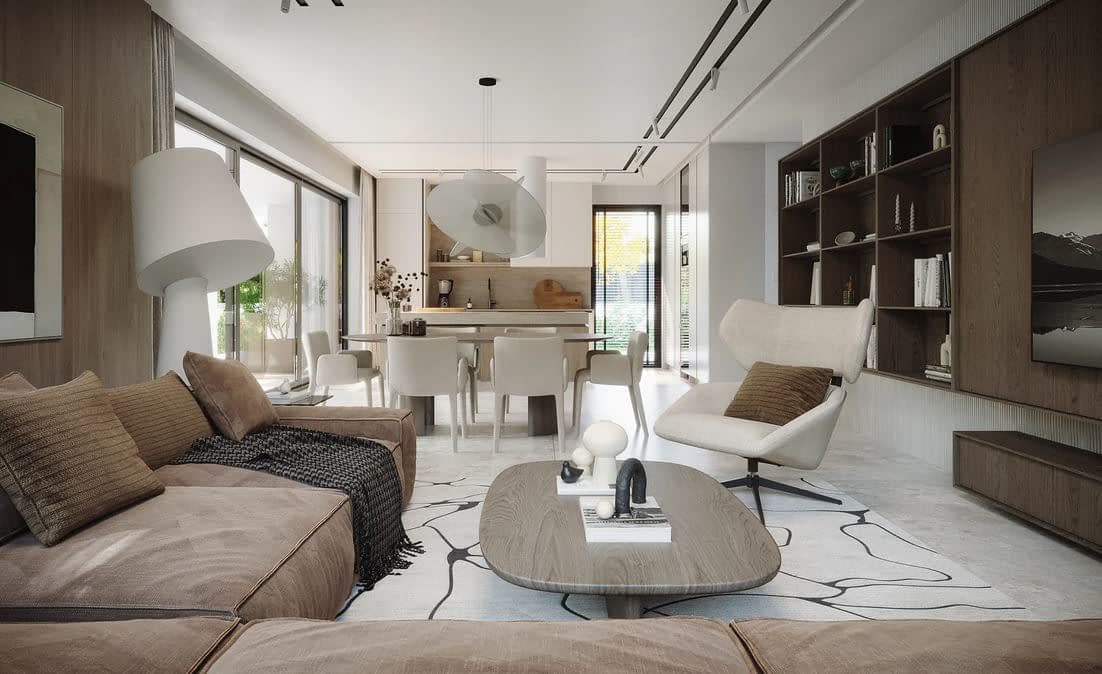

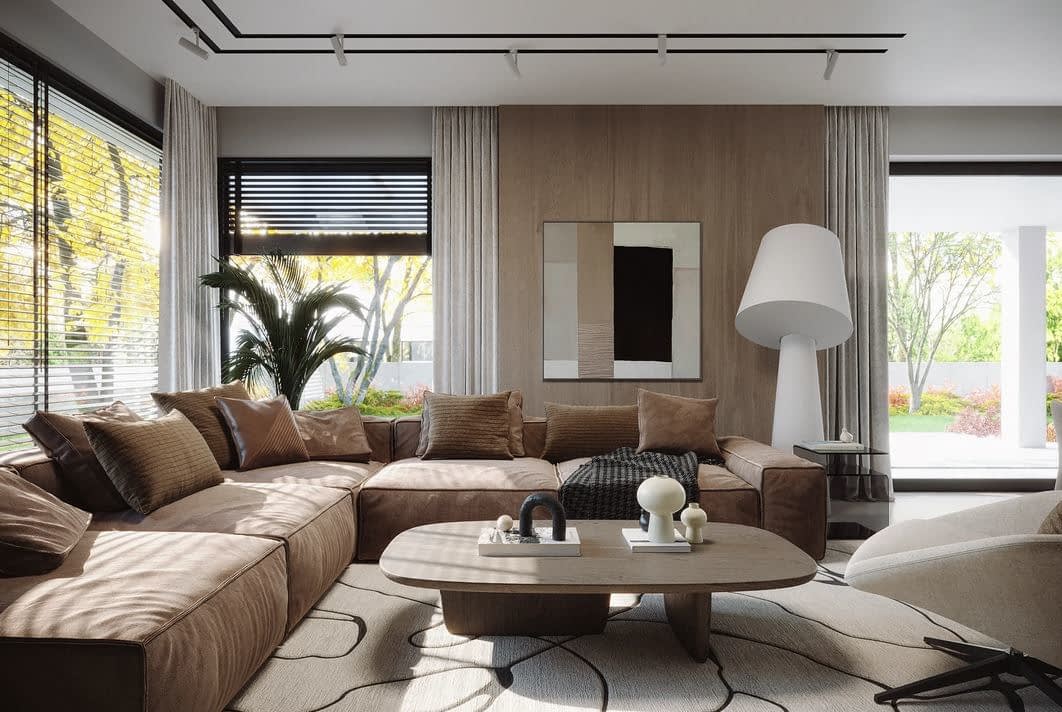

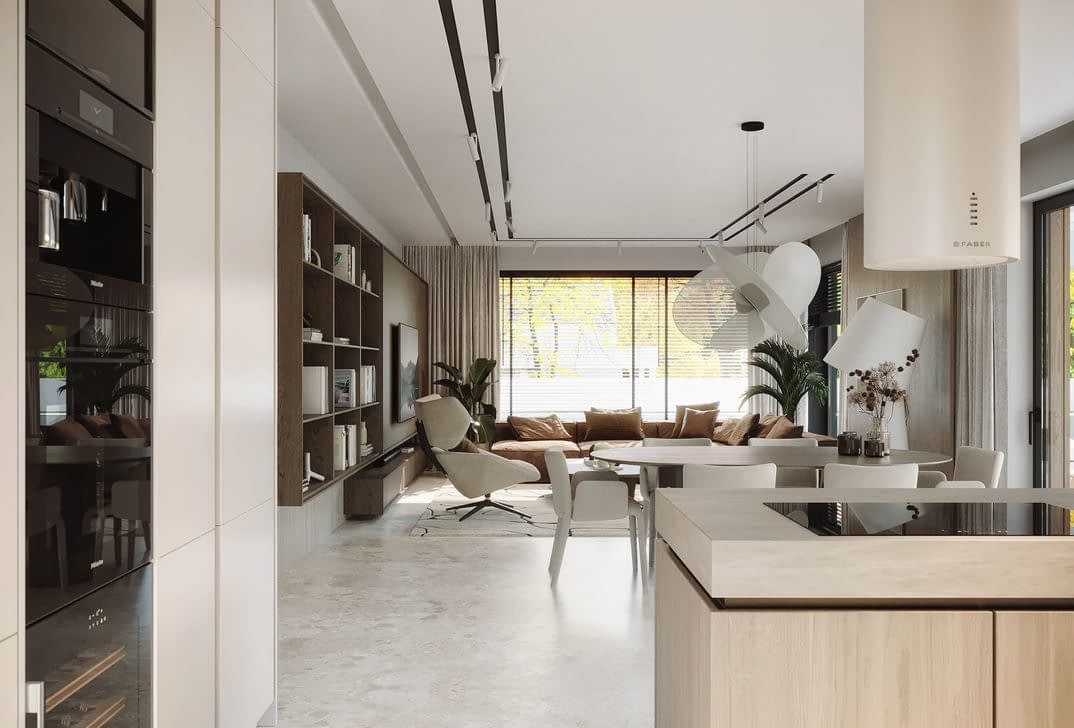

Sercem domu NewHouse 794 jest przestronna, otwarta strefa dzienna, łącząca w sobie salon, jadalnię i kuchnię. To idealne miejsce do rodzinnych spotkań, wspólnego gotowania, relaksu przy kominku czy wieczorów filmowych. Z kuchni i jadalni prowadzi ogromne, niemal 6-metrowe przesuwne okno bezpośrednio na zadaszony taras – to idealne miejsce do relaksu niezależnie od pogody.

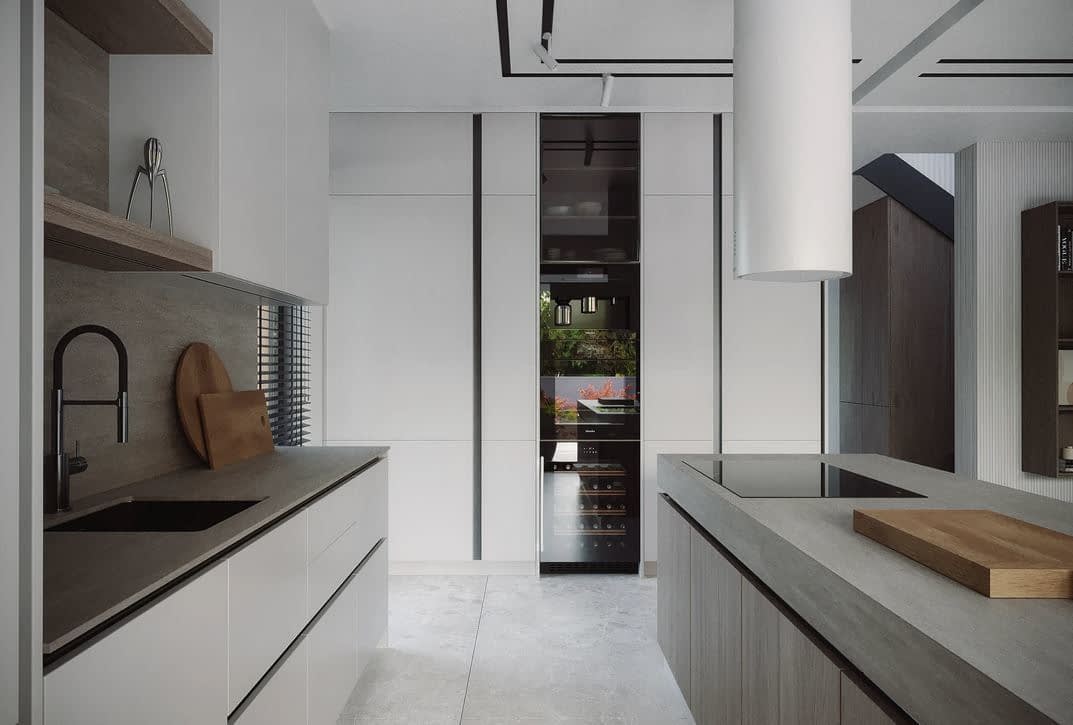

Przy kuchni zaprojektowano ukrytą w zabudowie meblowej spiżarnię, która pomieści zapasy, przetwory i sprzęty kuchenne. Obok znajduje się łazienka z prysznicem, a dalej dodatkowy pokój, który sprawdzi się jako gabinet do pracy zdalnej, pokój gościnny lub sypialnia dla seniora.

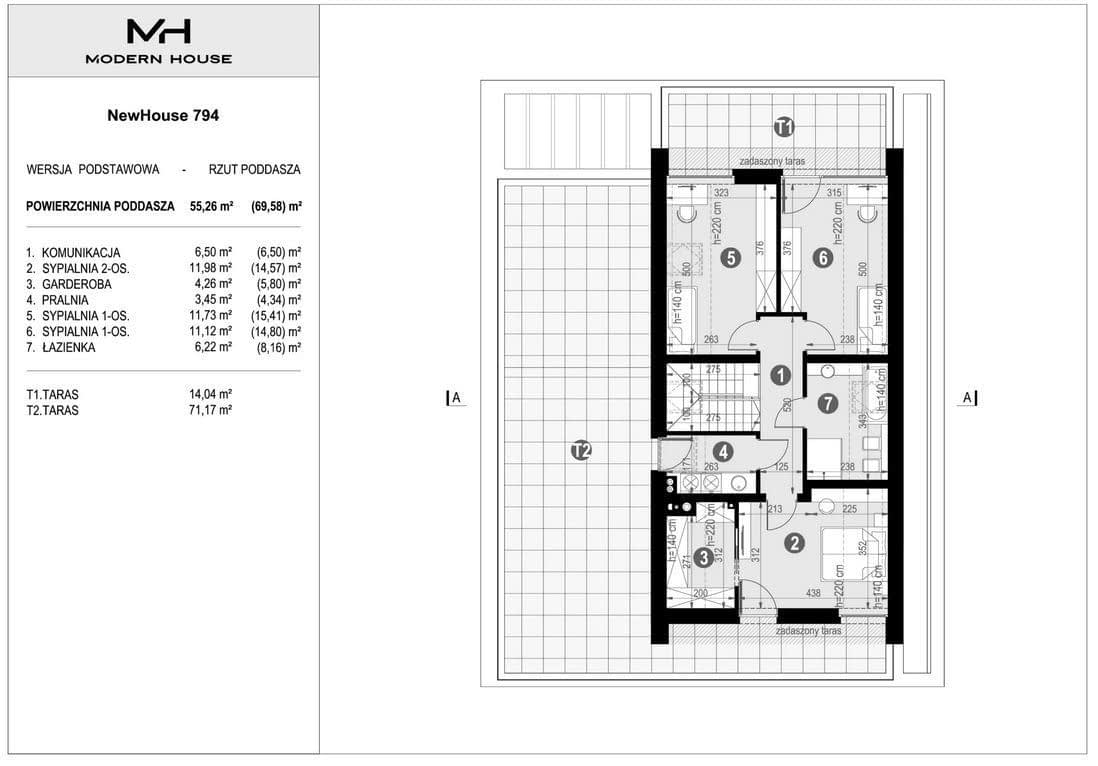

Na poddasze gdzie znajduje się część nocna domu prowadzą zabiegowe schody znajdujące się w środkowej części parteru. Główna sypialnia znajdująca się od frontu domu posiada własną garderobę oraz wyjście na taras. Sypialnie dziecięce znajdujące się od strony ogrodu oddzielone są od rodziców dużą, rodzinną łazienką wyposażoną w wannę i prysznic.  Komfort mieszkania w domu z poddaszem podnosi pralnia z wyjściem na taras nad garażem.

Konstrukcja

• Fundamenty  Tradycyjnie - na ławach fundamentowych
• Ściany  Dwuwarstwowe pustak ceramiczny 25 cm + styropian 20 cm / wełna mineralna 16 cm
• Strop  Żelbetowy, wylewany
• Dach  Dwuspadowy kryty dachówką ceramiczną
• Elewacja  Tynk silikonowy w kolorze białym, drewno elewacyjne
• Ogrzewanie  Gazowe - piec kondensacyjny. Ogrzewanie podłogowe w całym domu
• Wentylacja  Mechaniczna z rekuperacją

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,

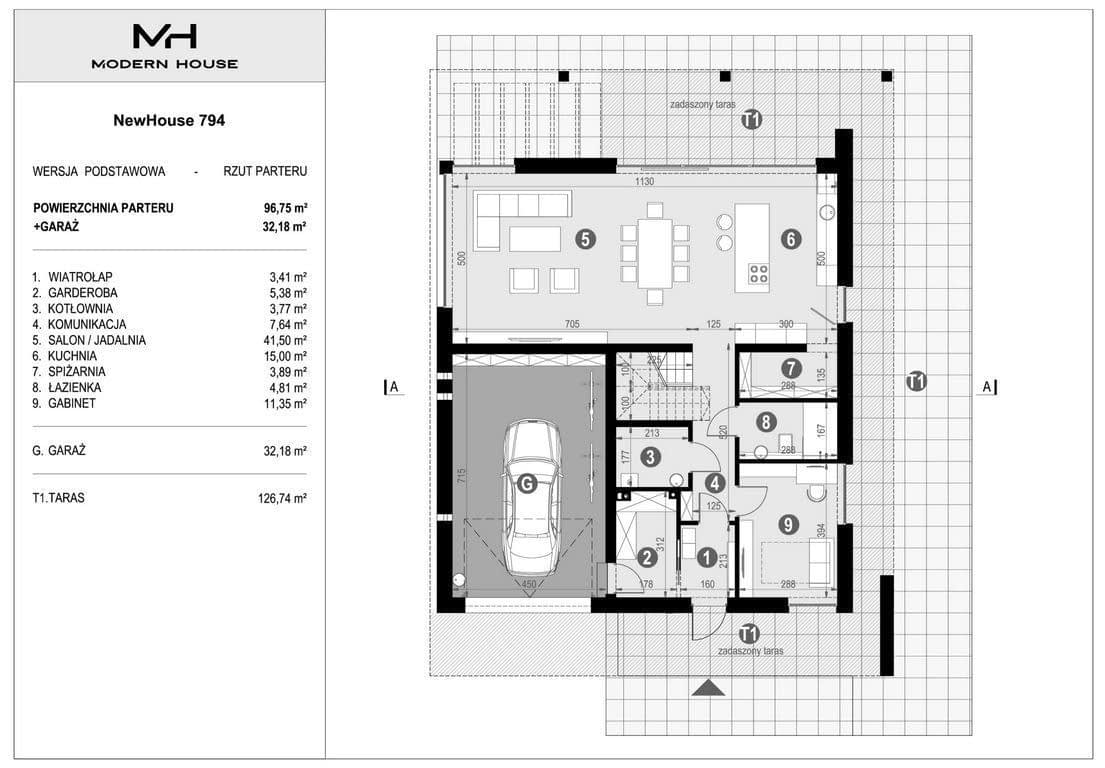

• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

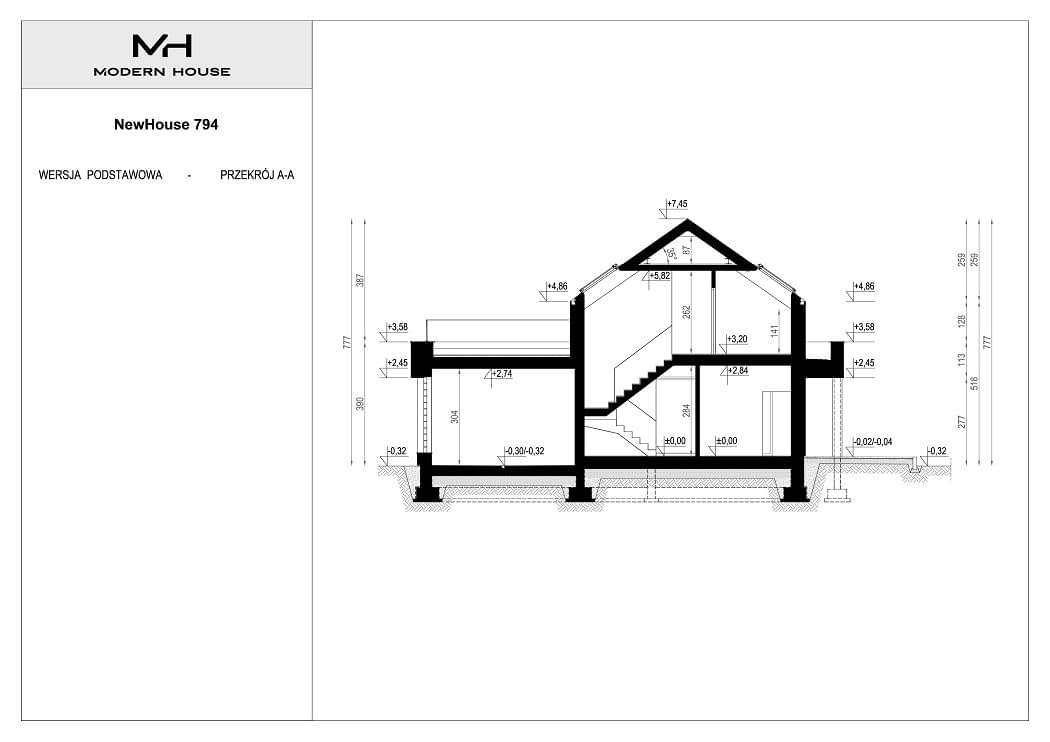

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

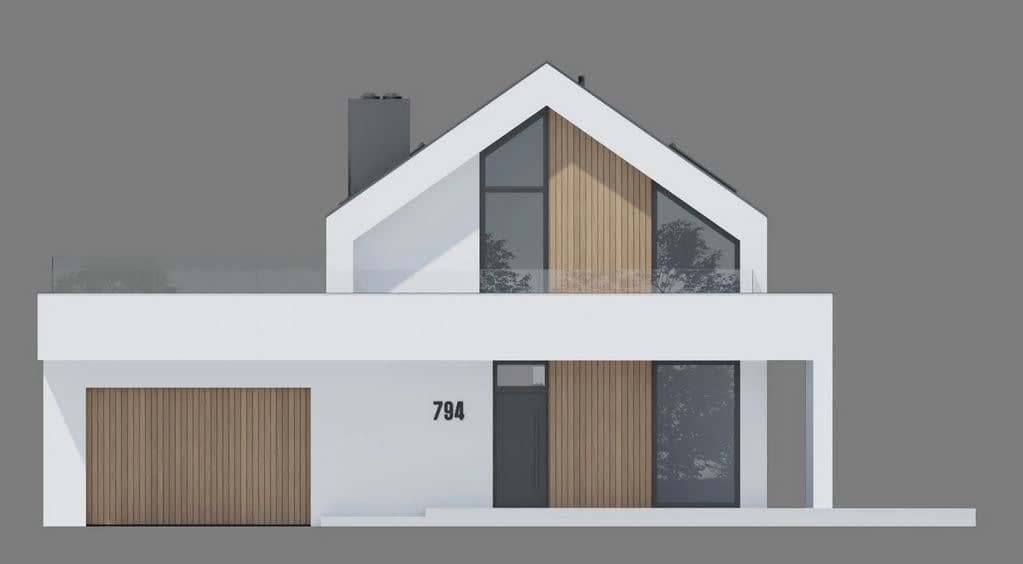

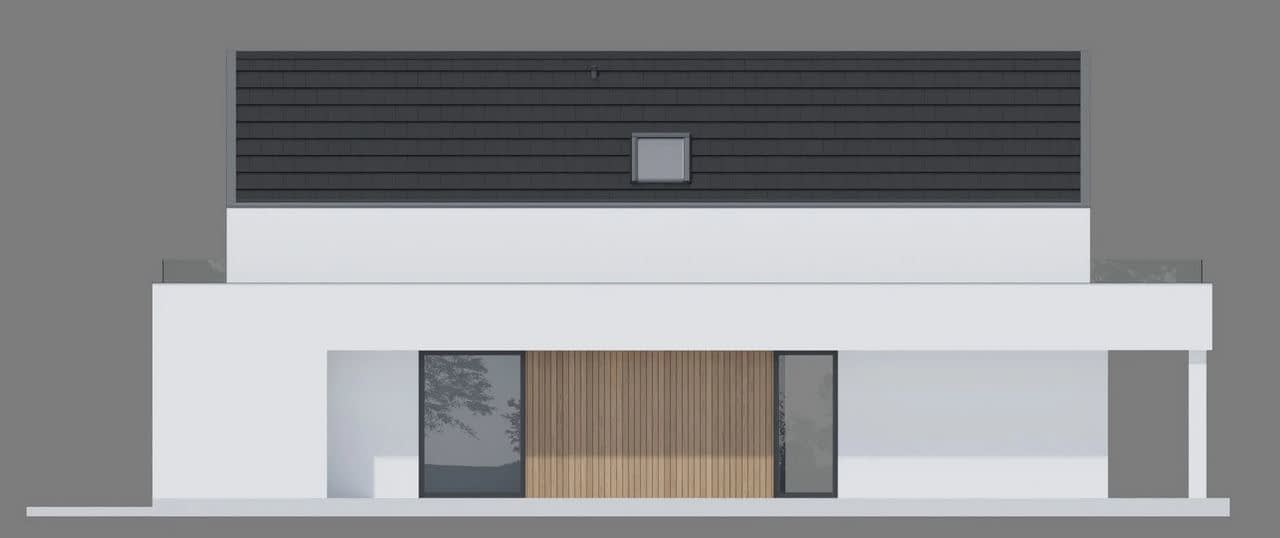

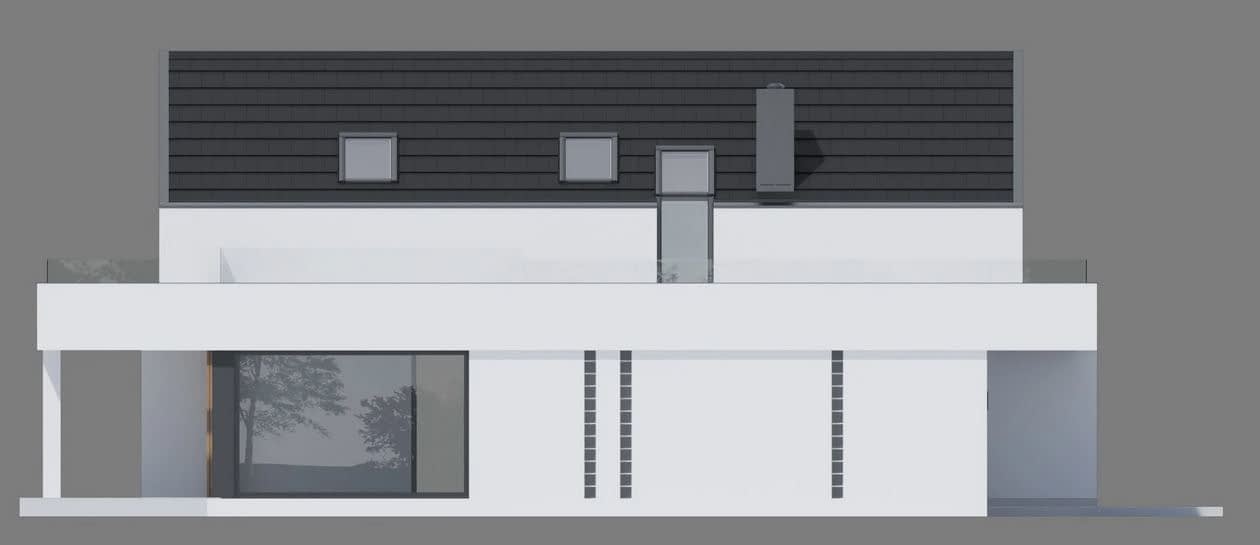

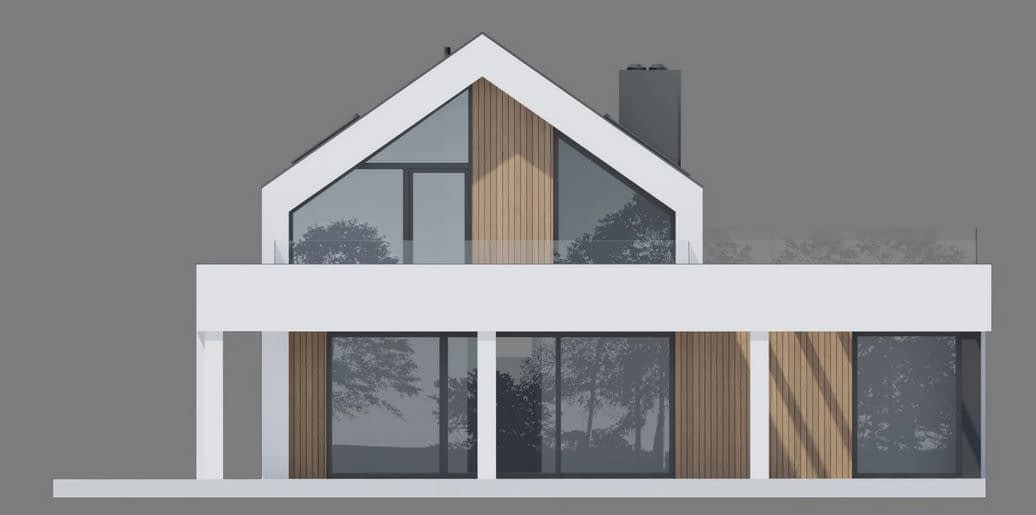

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
