Projekt domu NICEA szkielet drewniany

Name: NICEA szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: nicea-szkielet-drewniany
Price: 3899.00 PLN
Availability: InStock

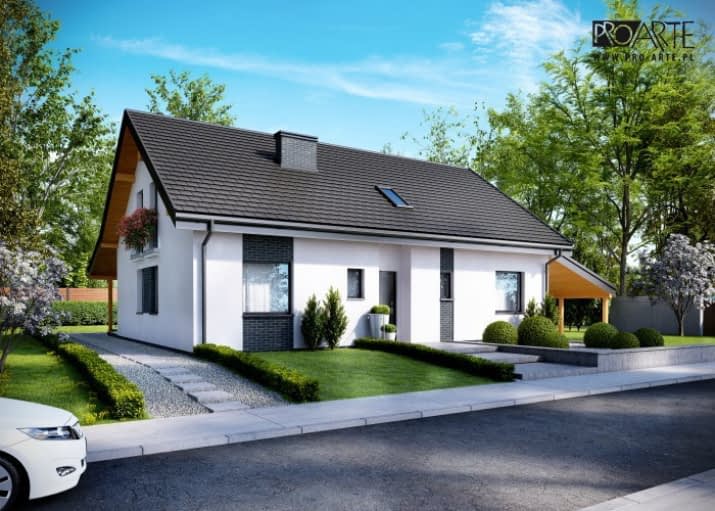

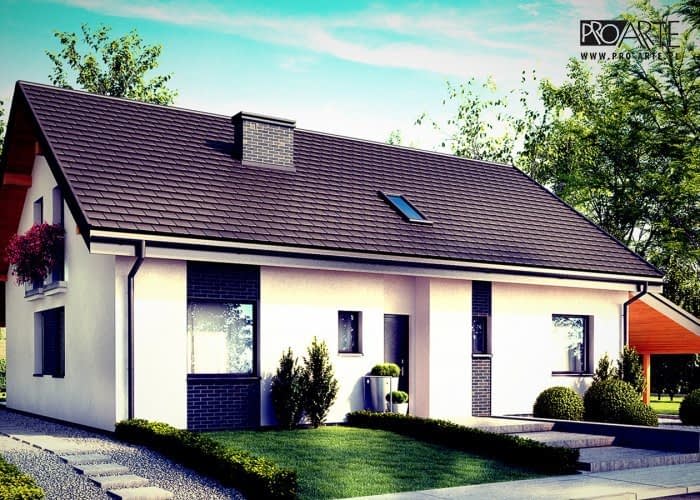

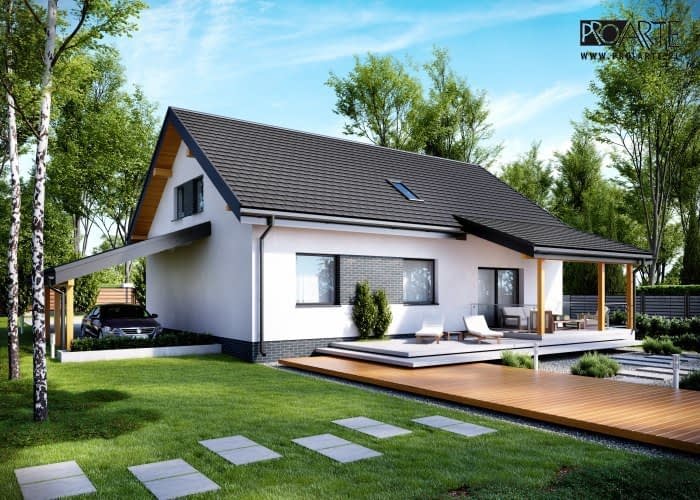

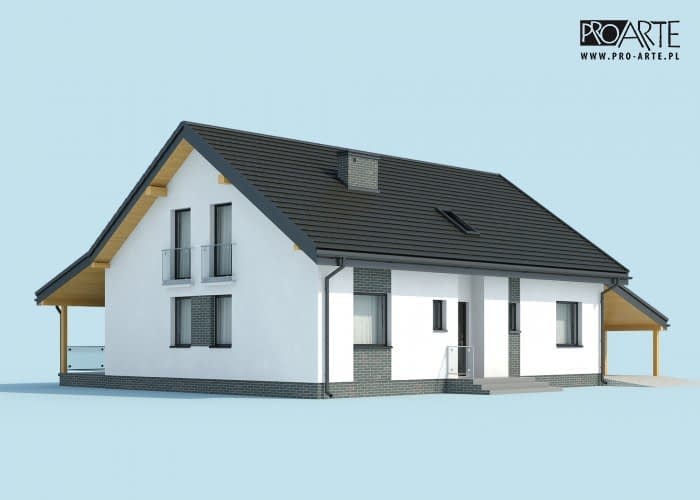

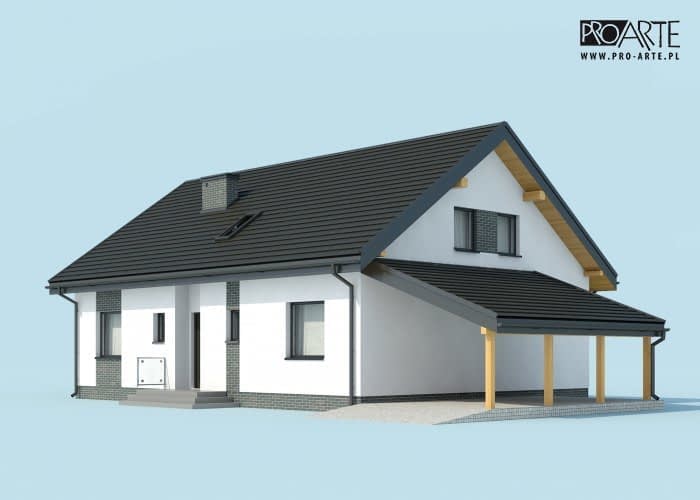

NICEA szkielet drewniany - wizualizacja 2

NICEA szkielet drewniany - wizualizacja 3

NICEA szkielet drewniany - wizualizacja 4

NICEA szkielet drewniany - wizualizacja 5

NICEA szkielet drewniany - wizualizacja 6

NICEA szkielet drewniany - wizualizacja 7

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 899 zł3 749 zł

Oszczędź: 150,00zł

Cena przed promocją: 3 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa105.87 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąty nach. dachu35°, 20°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia szkieletowa:
- ściany zewnętrzne nośne: słupki 5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 5x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 5x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą GK , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

-Wysokość ściany kolankowej 0.65m

Technologia tradycyjna : zapytaj o dostępność

- ściany zewnętrzne murowane grubości 30cm
- ocieplenie styropian

- ściany wewnętrzne nośne gr. 25 cm i działowe gr. 12 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

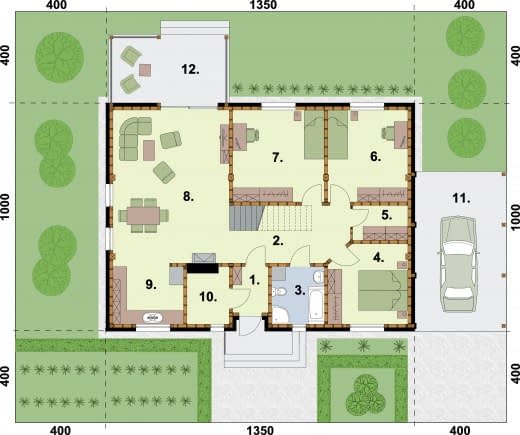

Rzut przyziemia

01. Wiatrołap3.02
09. Kuchnia8.03
02. Komunikacja10.63
03. Łazienka5.65
04. Pokój11.61
05. Garderoba3.58
07. Pokój15.85
08. Salon33.66
06. Pokój13.84
10. Kotłownia4.14
11. Wiata26.40
12. Taras14.26

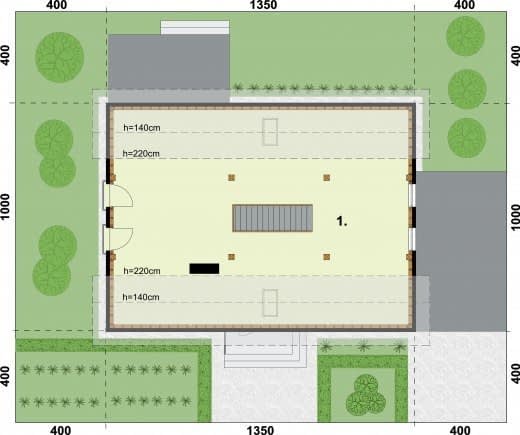

Strych do adaptacji

1 Strych 72.73

Dane techniczne

Powierzchnia użytkowa105.87 m²
Powierzchnia zabudowy135 m²
Liczba pokoi10
Kubatura961.55 m³
Wysokość domu7.8 m
PoddaszeUżytkowe
Minimalne wymiary działki21.5 x 18m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąty nach. dachu35°, 20°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
