Norwich II (LMBL41A)

5 770 zł

Projekt domu Norwich II (LMBL41A)

Autor projektu:Lipińscy Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 290 zł5 770 zł
Oszczędź: 520,00zł
Najniższa cena z 30 dni: 5 790,00 zł

Promocja ważna do

30-03-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa106.9 m²
  • KondygnacjePiętrowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneNie
  • Czas realizacjido 7 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu Norwich II to nowoczesny dom dwukondygnacyjny w zabudowie bliźniaczej z dwuspadowym dachem. Wysunięty do przodu garaż umożliwi usytuowanie domu na wąskiej działce. Wejście do domu jest osłonięte i wygodnie schowane pod dachem, i łączy się w wiatrołapie z wejściem do garażu. Wnętrze domu jest przestronne i oferuje ponad 30-sto metrową przestrzeń dzienną, dodatkowy pokój na parterze oraz 3 sypialnie, w tym jedną z garderobą i łazienkę na poddaszu. W projekcie przewidziano ogrzewanie kotłem na gaz. Możliwa jest zmiana ogrzewania na pompę ciepła.

Rzuty

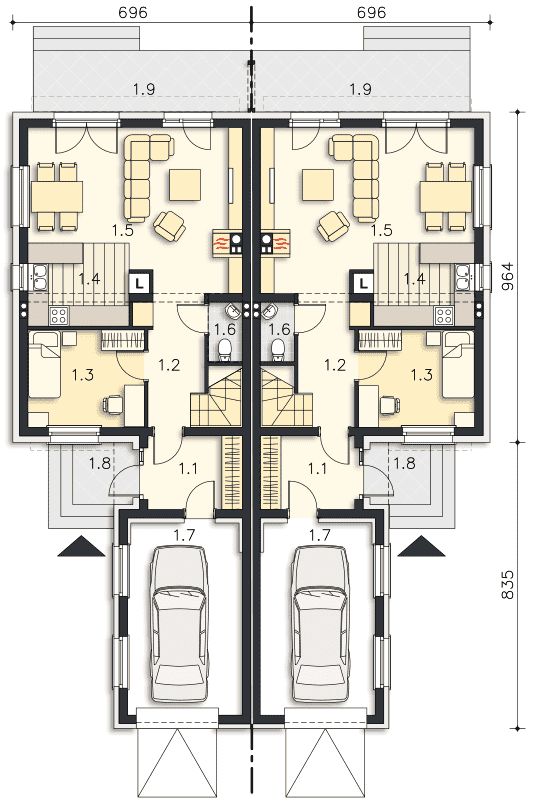

Parter

  • 1. Wiatrołap5.86
  • 2. Komunikacja6.23
  • 3. Pokój9.56
  • 4. Kuchnia7.41
  • 5. Salon, jadalnia25.19
  • 6. Wc1.16
  • 7. Garaż18.57
  • 8. Podest3.17
  • 9. Taras11.45
Rzut projektu Norwich II (LMBL41A) - Parter

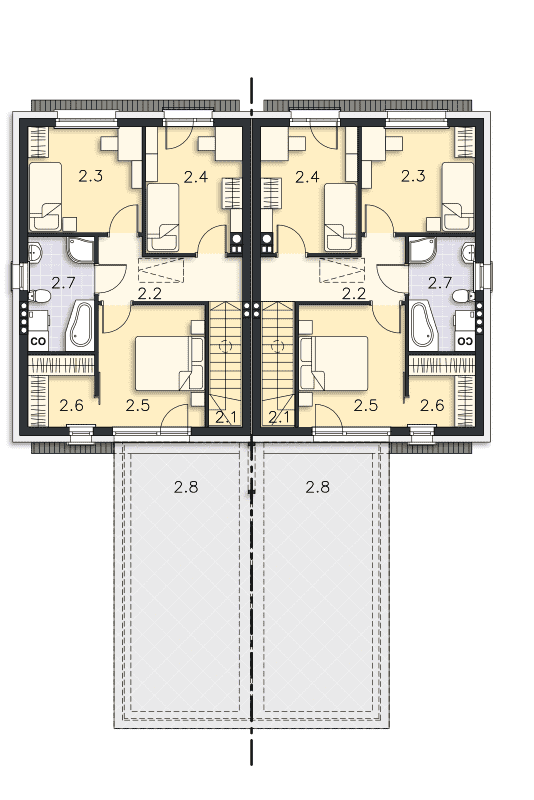

Piętro

  • 1. Schody3.66
  • 2. Hall6.12
  • 3. Pokój10.19
  • 4. Pokój10.12
  • 5. Pokój10.94
  • 6. Garderoba4.01
  • 7. Łazienka6.45
  • 8. Taras24.84
Rzut projektu Norwich II (LMBL41A) - Piętro

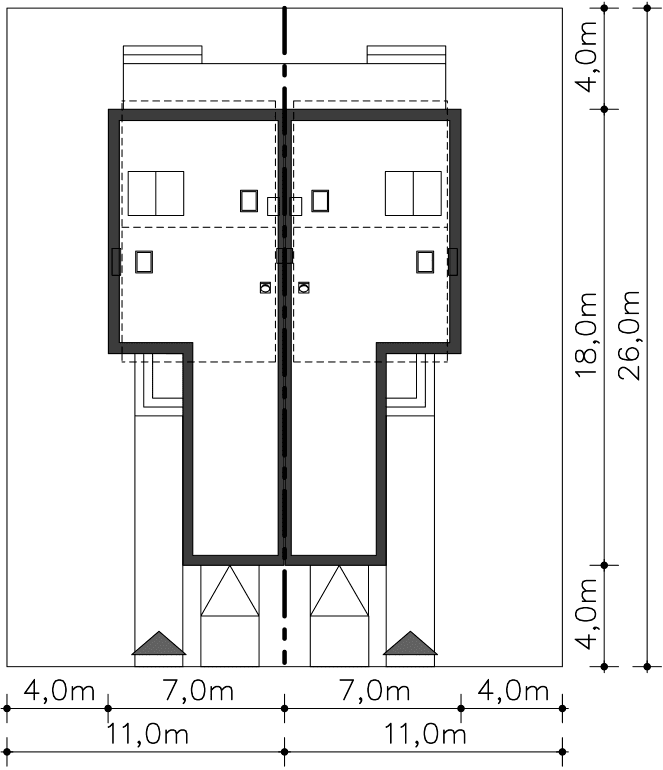

Usytuowanie na działce

Rzut projektu Norwich II (LMBL41A) - Usytuowanie na działce

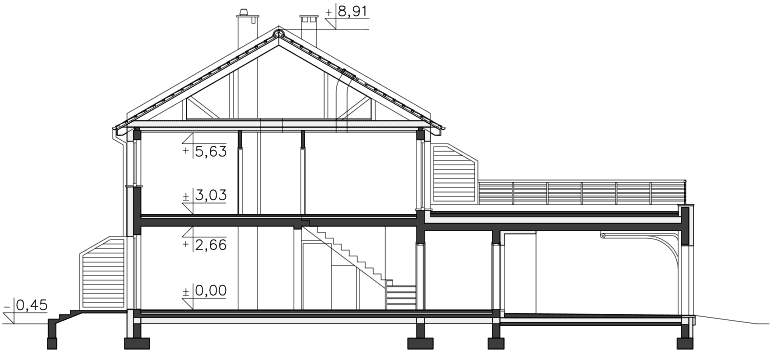

Przekrój

Rzut projektu Norwich II (LMBL41A) - Przekrój

Dane techniczne

  • Powierzchnia użytkowa106.9 m²
  • Powierzchnia netto150.84 m²
  • Powierzchnia zabudowy100.58 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi5
  • Kubatura677 m³
  • Minimalne wymiary działki26 x 22m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • EUco35.98 kwH/m²/rok

Koszty budowy

  • Koszt budowy414100 zł
  • Stan surowy234700 zł

Zawartość projektu

Dokumentacje projektowe naszych domów są zgodne z Rozporządzeniem Ministra Rozwoju z dnia 11 września 2020 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Projekt gotowy, w skład którego wchodzi projekt architektoniczno-budowlany, projekt techniczny, charakterystyka energetyczna, wymaga przystosowania do warunków lokalnych przez projektanta adaptującego.

Projekt architektoniczno-budowlany i projekt techniczny stanowią zakres projektu gotowego i sprzedawane są w 3 egzemplarzach każdy – razem 6 zeszytów

Projekt architektoniczno-budowlany zawiera część opisową oraz część rysunkową.

Część opisowa projektu architektoniczno-budowlanego obejmuje następujący zakres:

  • Przeznaczenie i program użytkowy budynku
  • Charakterystyczne parametry techniczne
  • Forma architektoniczna i funkcja obiektu
  • Wpływ obiektu na środowisko
  • Sposób posadowienia
  • Technologia wykonania
  • Warunki ochrony przeciwpożarowej
  • Instalacje

Część rysunkowa projektu architektoniczno-budowlanego obejmuje następujące rysunki:

  • Elewacje - frontowa, ogrodowa, boczne
  • Rzut parteru - Rzut więźby dachowej
  • Aksonometria więźby dachowej
  • Rzut dachu
  • Przekroje poprzeczne
  • Zestawienie stolarki

Projekt techniczny zawiera część opisową, część rysunkową oraz charakterystykę energetyczną.

Część opisowa projektu technicznego obejmuje następujący zakres:

  • Układ konstrukcyjny budynku w tym: schematy konstrukcyjne, obliczenia statyczne – założenia ogólne, podstawowe wyniki obliczeń , zestawienie obciążeń dopuszczalnych dla wiązarów dachowych- jeśli występują,
  • Sposób posadowienia
  • Rozwiązania konstrukcyjno-materiałowe: ściany, strop/stropy, nadproża okienne i drzwiowe, wieńce, dach, schody na poddasze nieużytkowe, kominy i wentylacje, izolacje, powłoki zabezpieczające, posadzki i podłogi, tynki i okładziny, stolarka okienna i drzwiowa, obróbki blacharskie, rynny i rury spustowe, taras i płyta wejściowa
  • Zestawienia materiałów w tym: dane powierzchniowe przegród, zestawienie stali zbrojeniowej
  • Opis instalacji sanitarnych w tym: instalacja wodociągowa, kanalizacja wewnętrzna, instalacja gazu – jeśli występuje, instalacja centralnego ogrzewania, dobór źródła ciepła,
  • Opis instalacji elektrycznych w tym: zasilanie budynku, instalacje elektryczne, instalacja telefoniczna – jeśli występuje, instalacje wyrównawcze, ochrona przeciwpożarowa, ochrona instalacji, instalacja odgromowa, ochrona przeciwporażeniowa, obliczenia techniczne

Część rysunkowa obejmuje następujące rysunki:

  • Rzut fundamentów
  • Przekroje ław fundamentowych / płyty fundamentowej
  • Stopy fundamentowe – jeśli występują
  • Rysunek zestawczy konstrukcji
  • Szczegóły wieńców – jeśli występują
  • Rozwinięcie ścian zewnętrznych
  • Rzuty kondygnacji - instalacja wod-kan., gazowa
  • Aksonometria instalacji wodociągowej
  • Aksonometria instalacji gazowej
  • Rozwinięcie instalacji kanalizacyjnej
  • Rzut parteru - instalacja c.o.
  • Rozwinięcie instalacji c.o.
  • Rzuty kondygnacji - instalacja elektryczna
  • Schemat rozdziału energii

Charakterystyka energetyczna zawiera:

  • wyniki obliczeń energetycznych określających całkowite zapotrzebowanie na energię
  • analizę alternatywnych źródeł ciepła i wyniki optymalizacji energetycznej.

Dopuszczalne zmiany w ramach adaptacji nie wymagające zgody projektanta:

  • dostosowanie fundamentów do warunków geotechnicznych występujących na danym terenie,
  • zmiana programu funkcjonalnego budynku związana z likwidacją lub przesuwaniem ścianek działowych i otworów drzwiowych, również w ścianach nośnych,
  • zmiana szerokości i kształtu schodów,
  • zmiana technologii stropów przy zachowaniu koncepcji układu konstrukcyjnego,
  • zmiana nachylenia połaci dachowych w granicach 5 st.,
  • zmiana ilości, wielkości i rozmieszczenia otworów okiennych i drzwiowych,
  • zmiana technologii budowlanych i materiałów wykończeniowych pod warunkiem nie pogorszenia ich jakości i parametrów termicznych,
  • zmiana rodzaju ogrzewania i zmiany adaptacyjne projektów instalacyjnych,
  • wykonanie projektu podpiwniczenia budynku lub jego likwidacji,
  • zabudowanie wiaty garażowej lub rezygnacja z wiaty (jeśli występuje w projekcie),
  • rezygnacja z balkonów przy ścianach szczytowych (jeśli występują w projekcie),
  • realizacja projektu w wersji lewostronnej (lustrzanego odbicia).

Najczęściej pojawiające się zmiany, które wprowadzamy lub na które wydajemy bezpłatną zgodę to:
- zmiana kąta nachylenia dachu,
- podpiwniczenie budynku,
- zmiana technologii ścian, stropu, fundamentów,
- zmiana wymiarów domu,
- likwidacja, doprojektowanie lub poszerzenie garażu,
- podniesienie ścianki kolankowej,
- zmiany wielkości i usytuowania okien i drzwi,
- zmiany funkcji pomieszczeń,
- zmiana systemu ogrzewania (gaz/paliwo stałe/pompa ciepła oraz grzejniki/ogrzewanie podłogowe).

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica budowy

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Kosztorys ślepy

369 zł

Kosztorys inwestorski

738 zł

Dodatkowy egzemplarz projektu

492 zł
