- Typ projektuWolnostojący
- Powierzchnia użytkowa155.3 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

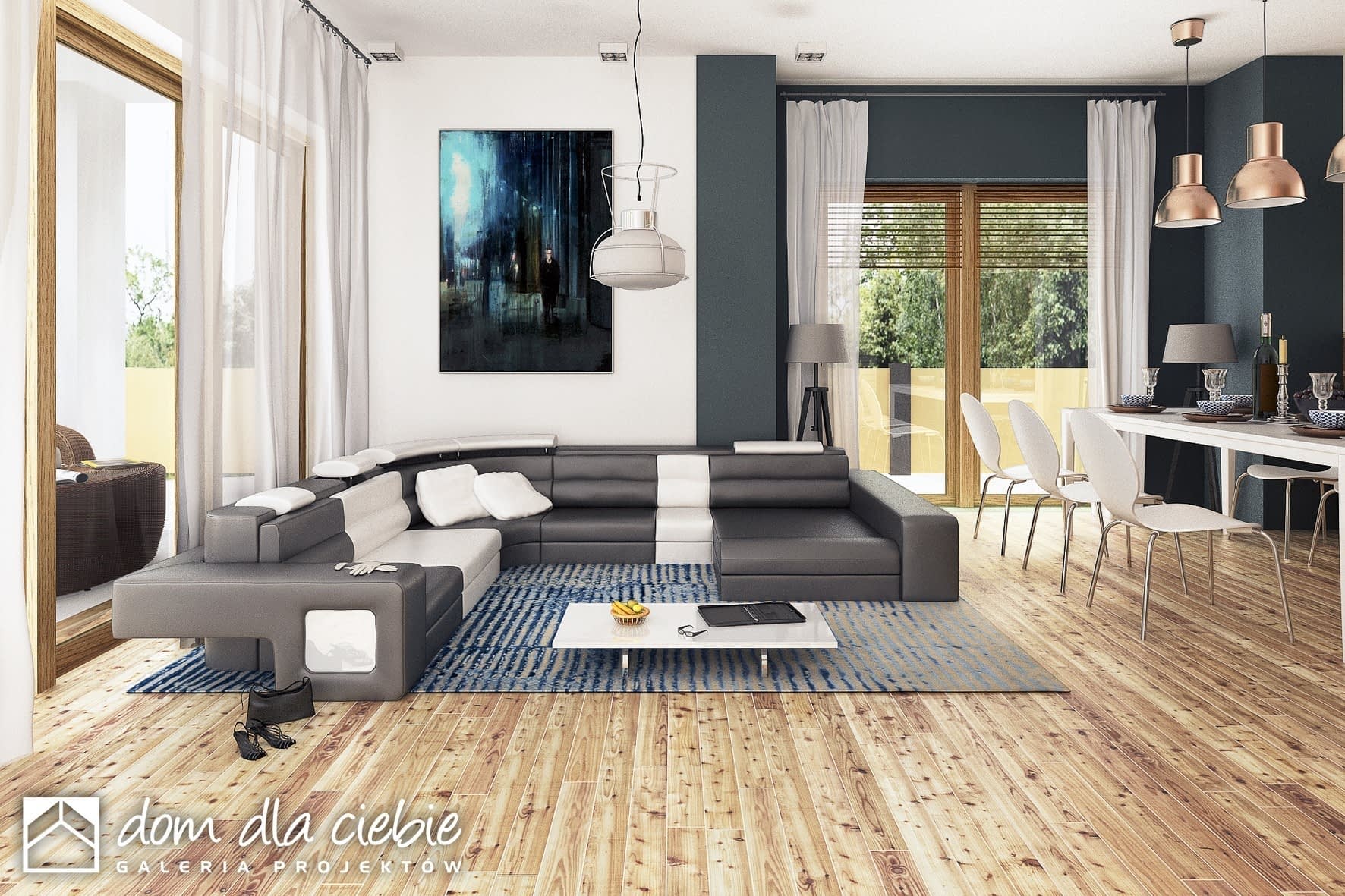

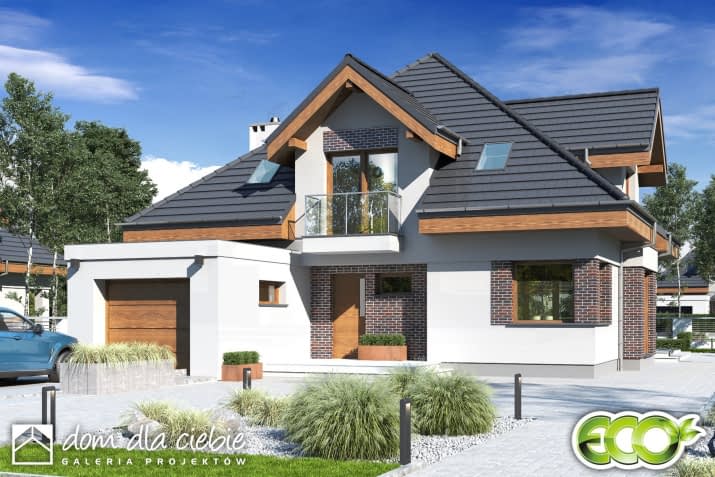

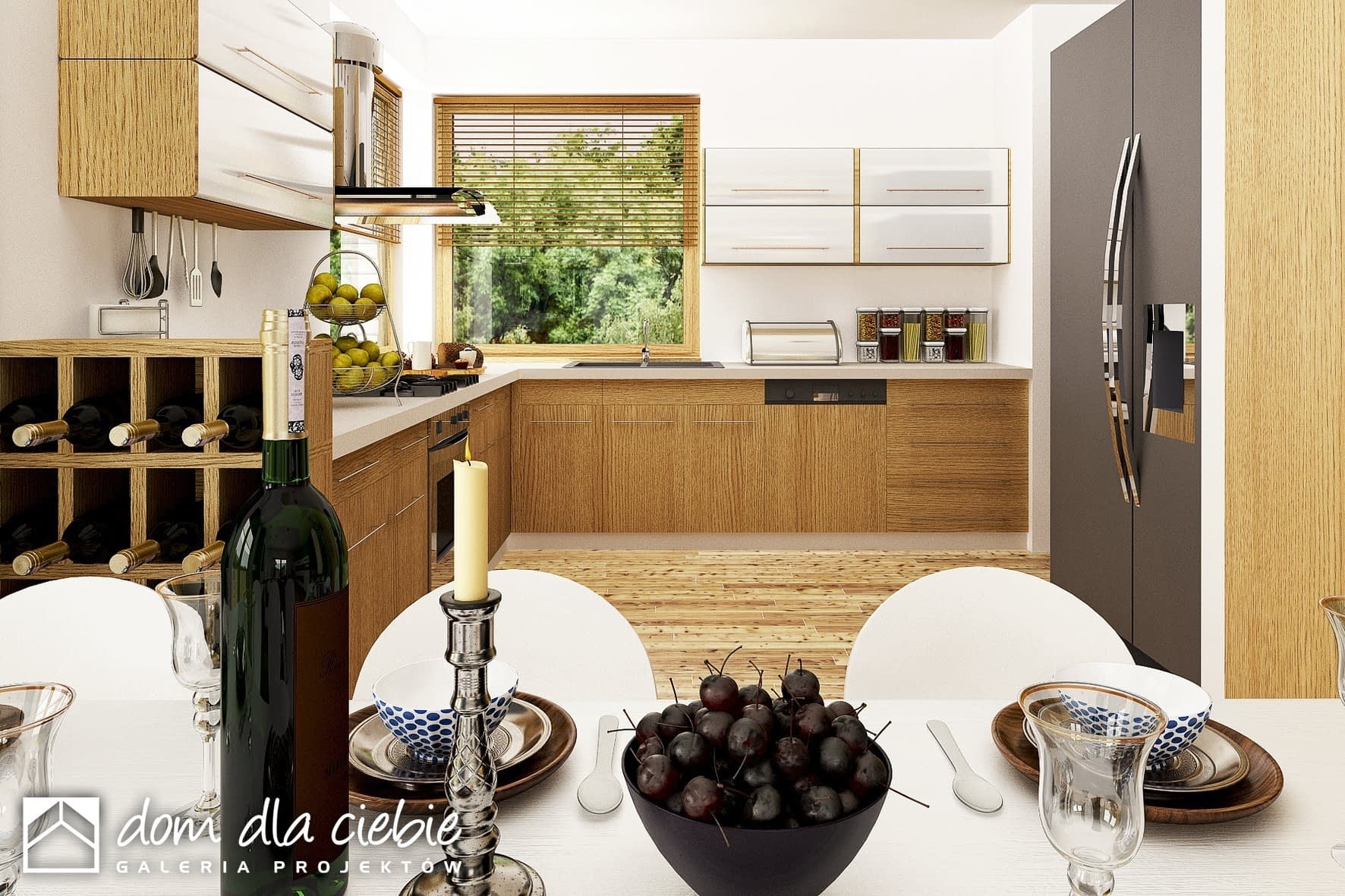

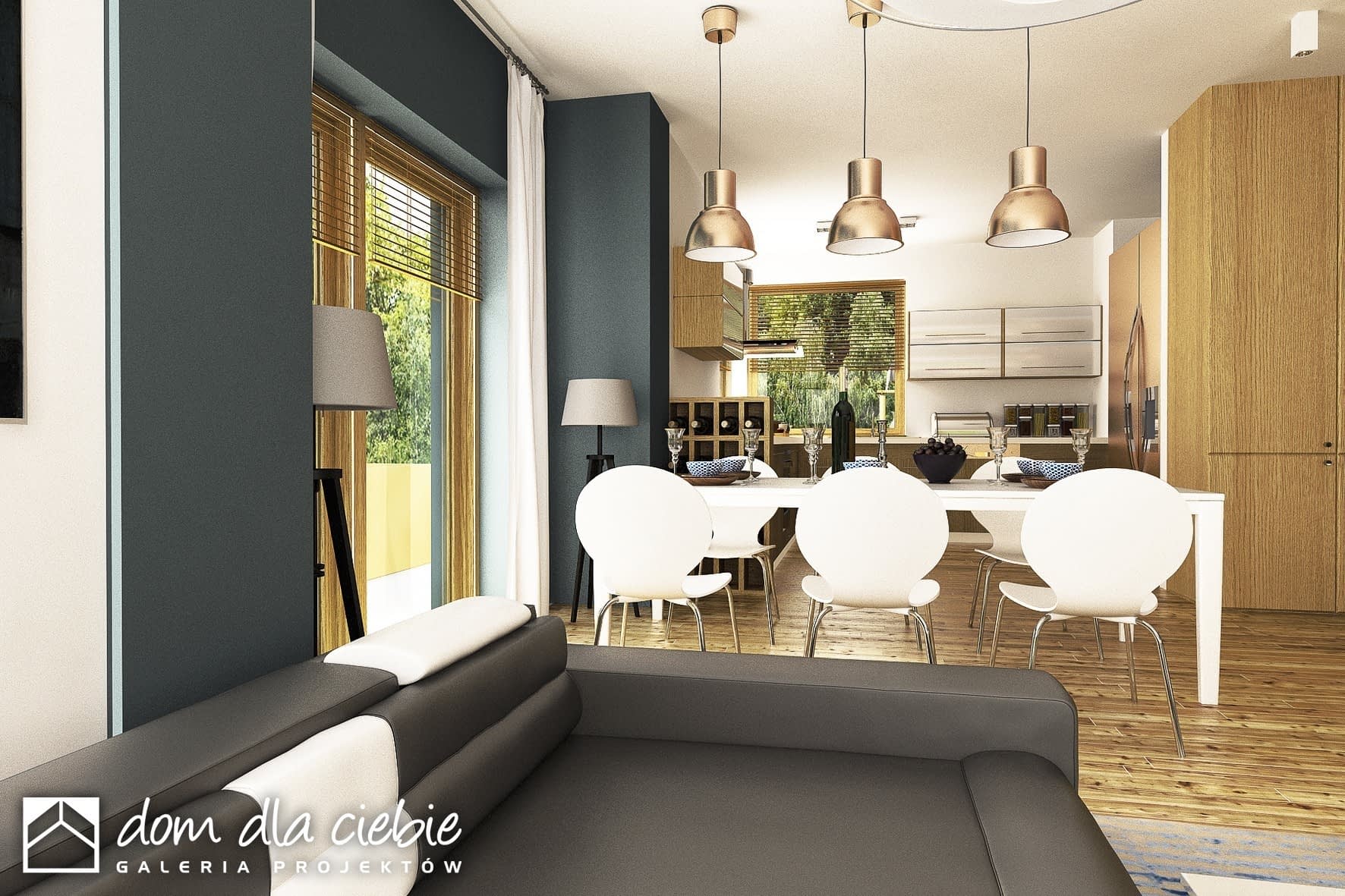

Nowa to projekt domu dla 4-5 os rodziny .Układ funkcjonalny budynku jest optymalny i nastawiony na komfort mieszkańców. Mamy tu podział na strefę ogólnodostępną na parterze i sypialną na piętrze. Salon, kuchnia i jadalnia stanowią jedną przestrzeń wyposażoną w przeszklony wykusz. Na parterze zaprojektowano także dodatkowy pokój z garderobą i łazienką , wc, kotłownię oraz jednostanowiskowy garaż. Na piętrze mamy 3 sypialnie oraz dwie łazienki. Nowa to doskonałe połączenie reprezentacyjnego wizerunku z elegancją i szykiem.
Konstrukcja
Rzuty

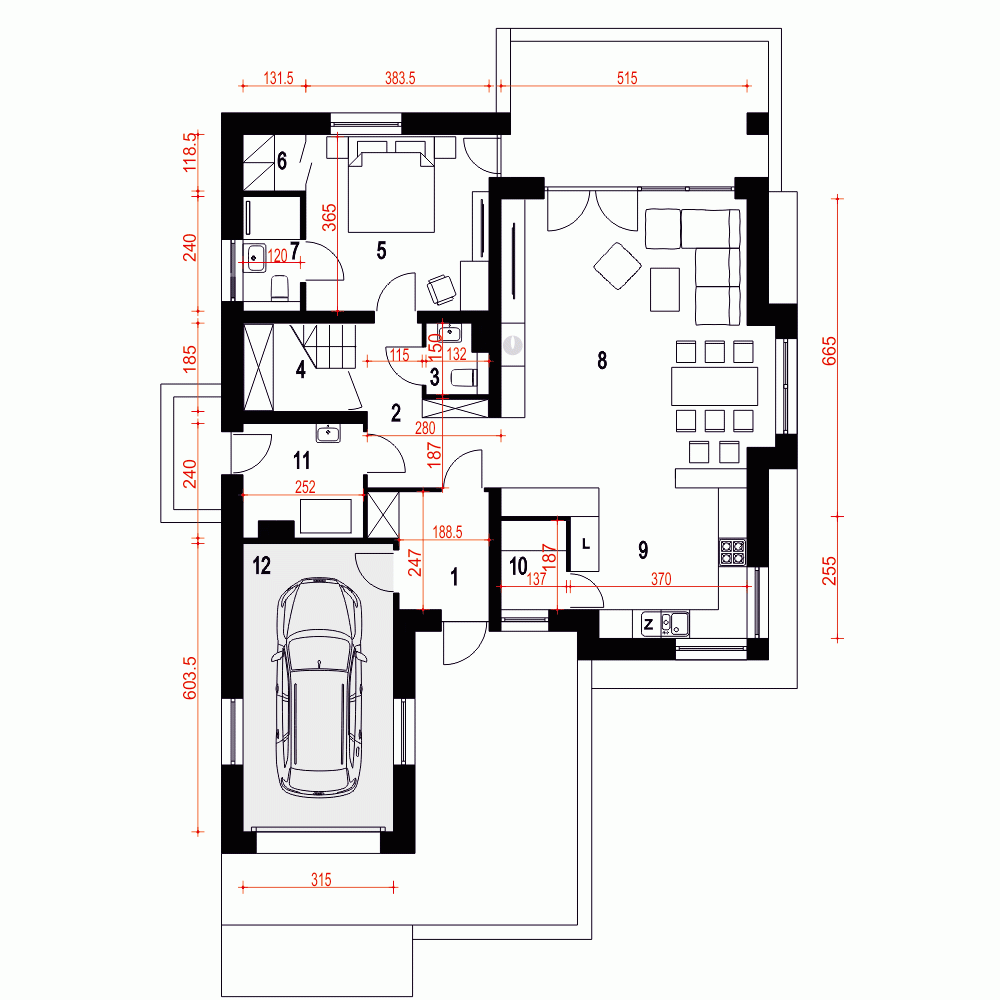

Parter
- m²
- 1. Wiatrołap5.2
- 2. Hol8.7
- 3. WC1.7
- 4. Schody4.3
- 5. Pokój14
- 6. Garderoba1.5
- 7. Łazienka2.8
- 8. Salon33.6
- 9. Kuchnia10.9
- 10. Spiżarnia2.5
- 11. Pom. tech. +CO*5.6
- 12. Garaż*18.7

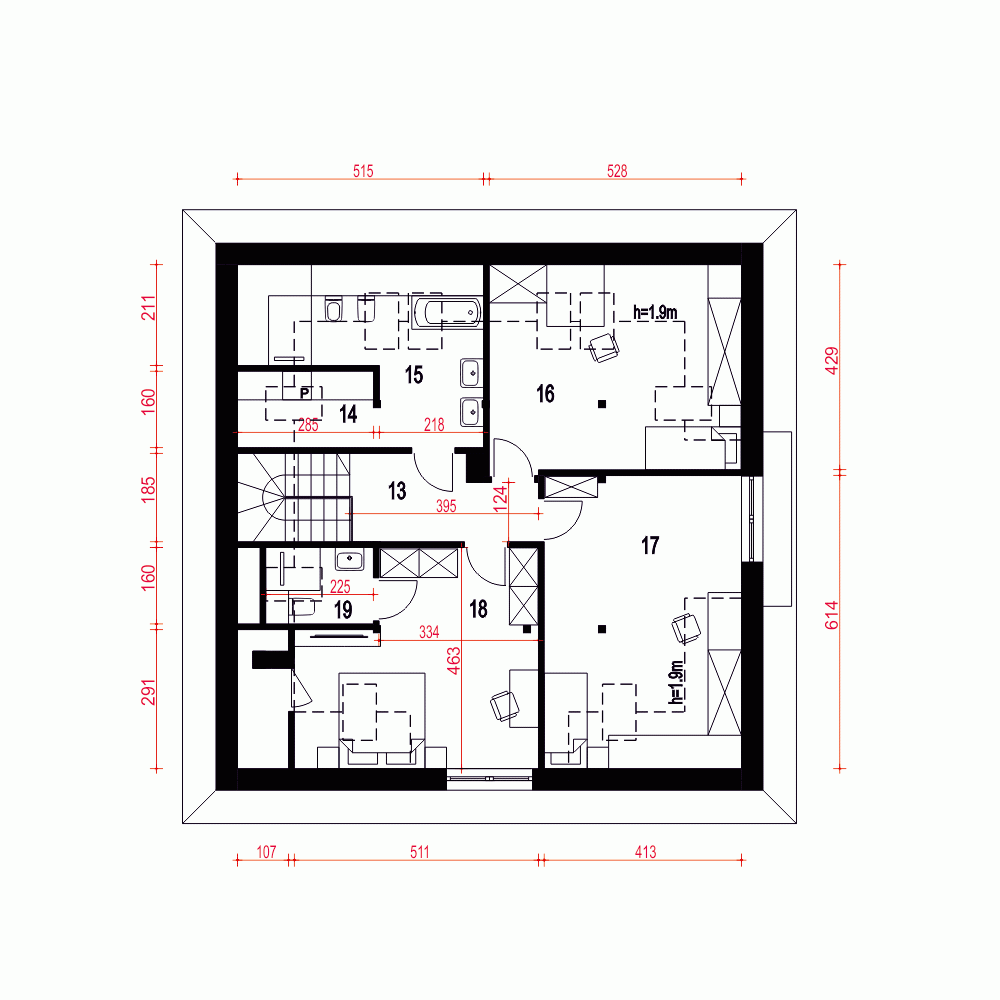

Piętro
- m²
- 12. Hol6.2
- 14. Pralnia2.8
- 15. Łazienka8.1
- 16. Pokój14
- 17. Pokój18.1
- 18. Pokój16.4
- 19. Łazienka2.8

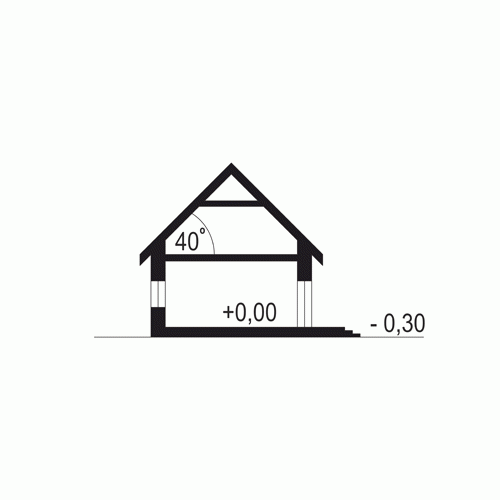

Przekrój
- m

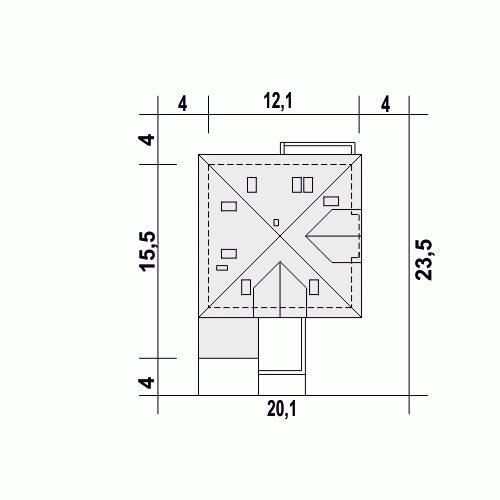

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa155.3 m²
- Powierzchnia zabudowy178.2 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu173.7 m²
- Długość domu15.5 m
- Szerokość domu12.1 m
- Wysokość domu9.3 m
- Minimalne wymiary działki23.5 x 20.1m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczaGaz, Paliwo stałe
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
750 zł
