NOWATORSKI D57

4 649 zł

Projekt domu NOWATORSKI D57

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 149 zł4 649 zł
Oszczędź: 500,00zł
Najniższa cena z 30 dni: 4 489,00 zł

Promocja ważna do

10-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa169.01 m²
  • Kondygnacje
  • GarażDwustanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacji7 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

NOWATORSKI D57 to nowoczesny, komfortowy piętrowy dom z płaskim dachem.

Sercem domu jest wysoki salon z miejscem na kanapę, stół i kominek oraz widokiem na ogród. Schody z salonu prowadzą na piętro, a pod nimi znajduje się przejście do gabinetu. Otwarta na salon wygodna kuchnia, z widokiem na wejście do domu, wyposażona została w spiżarnię oraz centralnie usytuowaną wyspę. Łazienka znajduje się tuż za wiatrołapem i ma wygodny dostęp zarówno z salonu jak i kuchni. Wiatrołap z jednej strony ma miejsce na szafy, a z drugiej przejście do garażu przez kotłownię. Zaprojektowano także dodatkowe pomieszczenie techniczne nr 10 z dostępem z garażu i ogrodu, którego funkcję można dopasować do własnych potrzeb.

Na piętrze rozplanowano 3 wygodne pokoje, z czego pokój gospodarzy z własną garderobą i łazienką. Pozostałe dwa pokoje mają wspólną łazienkę, obok której zaprojektowano pralnię. Na piętrze nad salonem znajduje się spory taras, a w korytarzu jest wyjście na niego.

NOWATORSKI D57 to niebanalna bryła połączona ze świetnie rozplanowaną funkcjonalnością. Elewacja budynku to umiejętne połączenie bieli i szarości oraz „ocieplających” dom desek.


Konstrukcja

Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - stropodach płaski żelbetowy monolityczny

Rzuty

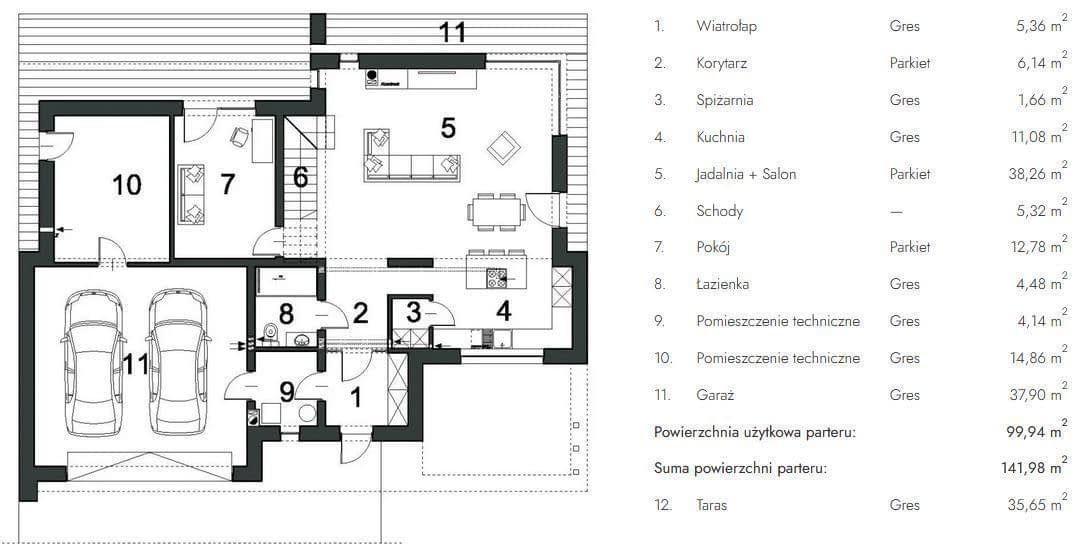

Rzut parteru

Rzut projektu NOWATORSKI D57 - Rzut parteru

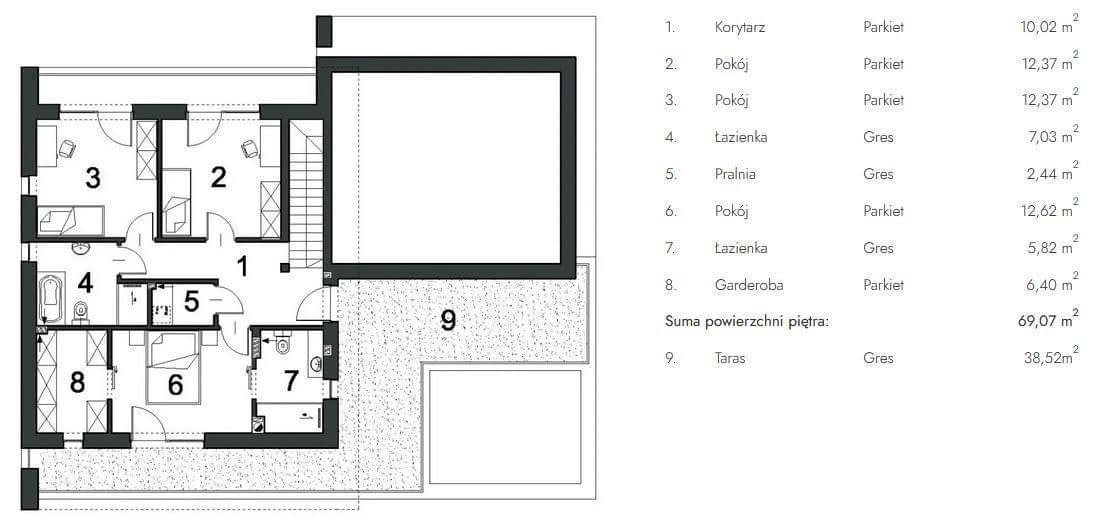

Rzut piętra

Rzut projektu NOWATORSKI D57 - Rzut piętra

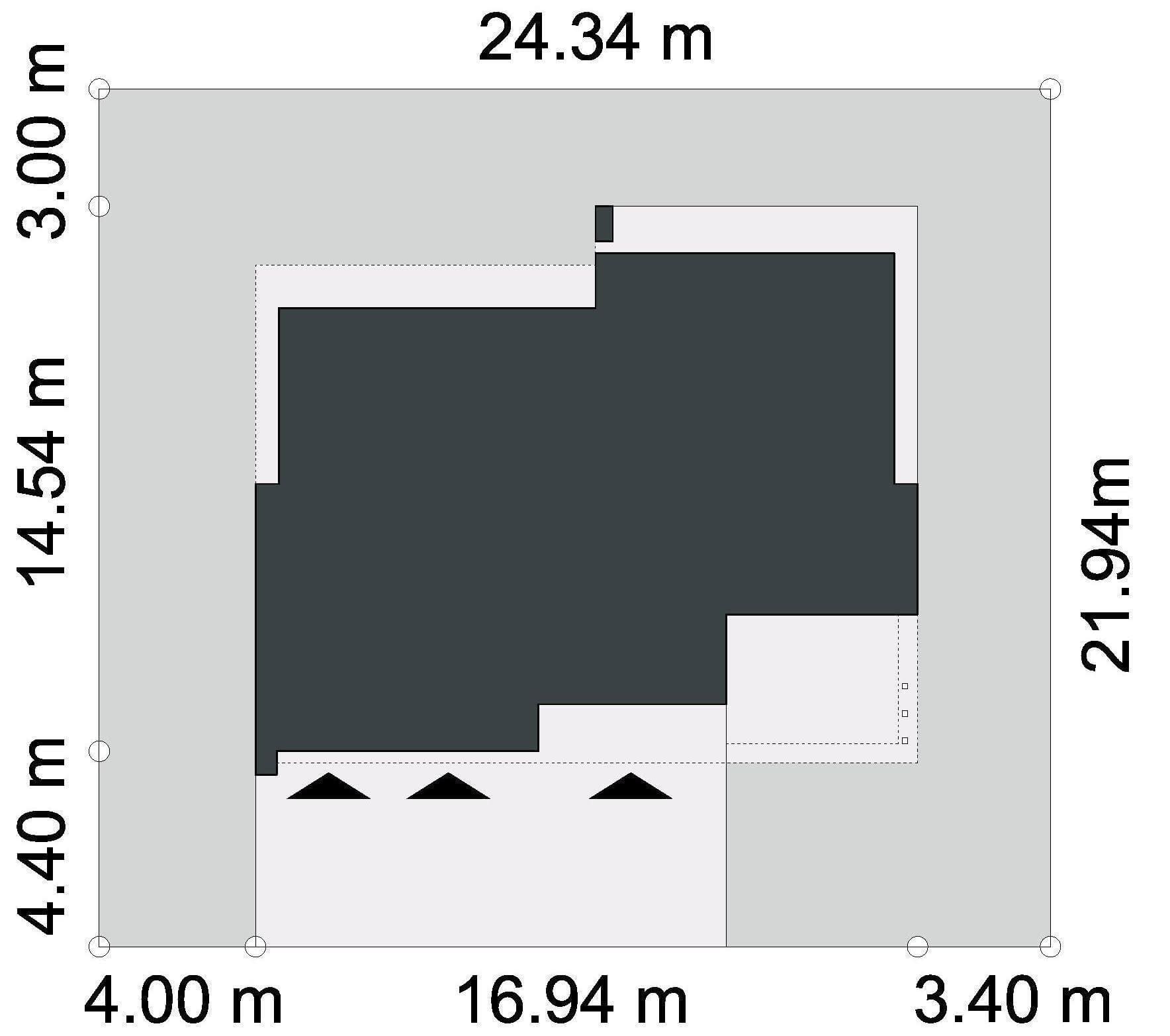

Usytuowanie na działce

Rzut projektu NOWATORSKI D57 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa169.01 m²
  • Powierzchnia netto211.05 m²
  • Powierzchnia zabudowy178.5 m²
  • KominekTak
  • Liczba łazienek3
  • Liczba pokoi4
  • Kubatura633.78 m³
  • Wysokość domu7 m
  • PiwnicaBrak podpiwniczenia
  • PoddaszeUżytkowe
  • GarażDwustanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.
  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

480 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

480 zł

Wersja elektroniczna projektu

400 zł

Kosztorys

620 zł

Pakiet na paliwo stałe

480 zł
