Projekt domu NOWATORSKI D57 WARIANT I

Zgodność z WT 2021 i Eurokodami

Opis projektu

Nowoczesny, komfortowy dom piętrowy z płaskim dachem.

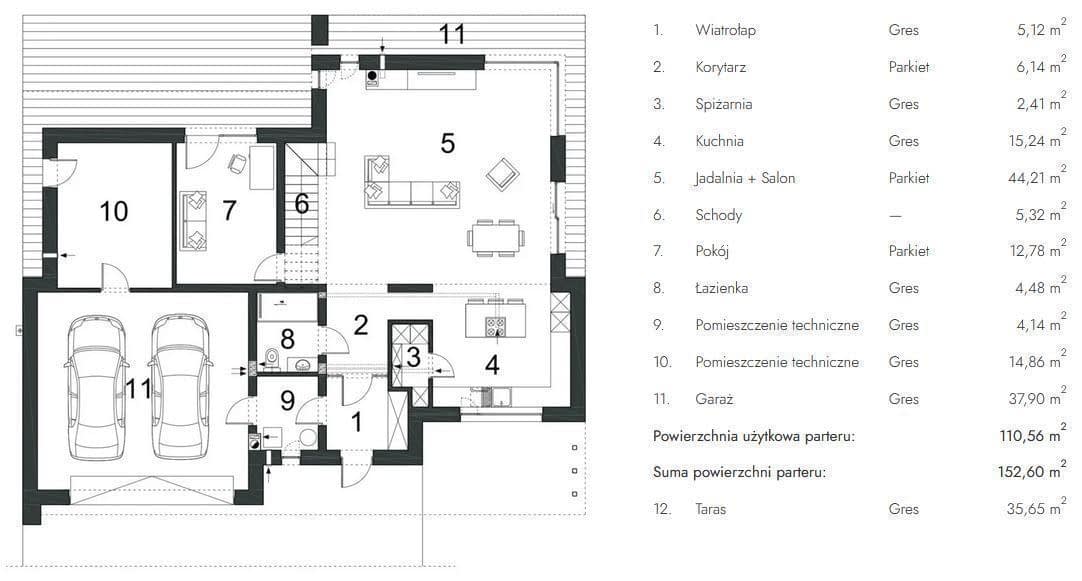

Serce domu to wysoki salon z widokiem na ogród, z miejscem na kanapę, stół i kominek oraz schodami prowadzącymi na piętro, pod którymi znajduje się przejście do gabinetu.  Wygodna kuchnia, otwarta na salon, z widokiem na wejście do domu wyposażona została w spiżarnię oraz centralnie usytuowaną wyspę. Ogólnodostępna łazienka z wygodnym dostępem z salonu i kuchni. Wiatrołap z miejscem na szafy oraz przejściem do kotłowni a następnie do dwustanowiskowego garażu. Zaprojektowano również dodatkowe pomieszczenie techniczne z dostępem z garażu i ogrodu, którego funkcję można dopasować do własnych potrzeb.

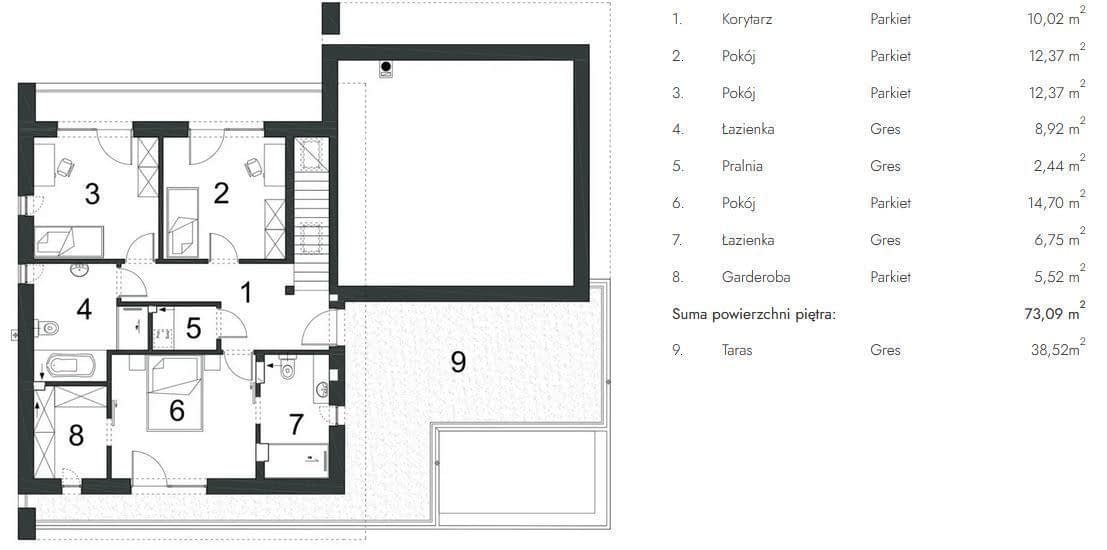

Na piętrze rozplanowano 3 wygodne pokoje, z czego pokój gospodarzy z własną garderobą i łazienką. Do pozostałych dwóch pokoi przynależy osobna łazienka. Nie zabrakło również miejsca na pralnię. W korytarzu zaprojektowano wyjście na spory zewnętrzny taras.

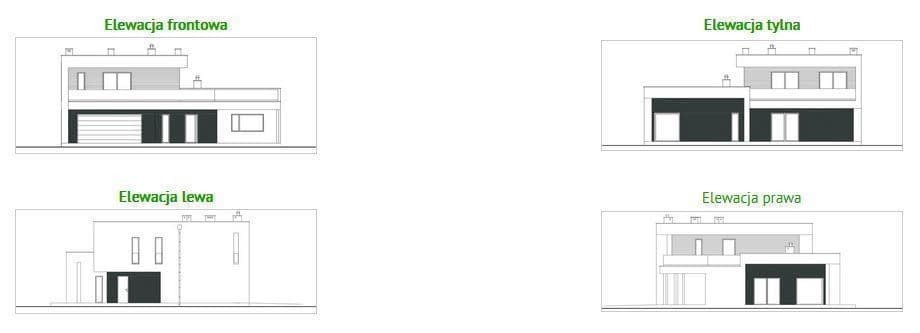

NOWATORSKI D57 to niebanalna bryła połączona ze świetnie rozplanowaną funkcjonalnością. Elewacja budynku to umiejętne połączenie bieli i szarości oraz „ocieplających” dom desek.

Konstrukcja

Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach -stropodach płaski żelbetowy monolityczny

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

• Opis architektoniczny z elementami konstrukcji.
• Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

• Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
• Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

• Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
• Charakterystyka energetyczna (dla projektów domów).
• Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

• Opisy techniczny wszystkich części składowych sauny
• Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

590 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

590 zł

Wersja elektroniczna projektu

590 zł

Kosztorys

620 zł
