Projekt domu Nowinka III bliźniak A1-BL1
Rabat -470 zł
+6
- Typ projektuDwurodzinny
- Powierzchnia użytkowa222.6 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

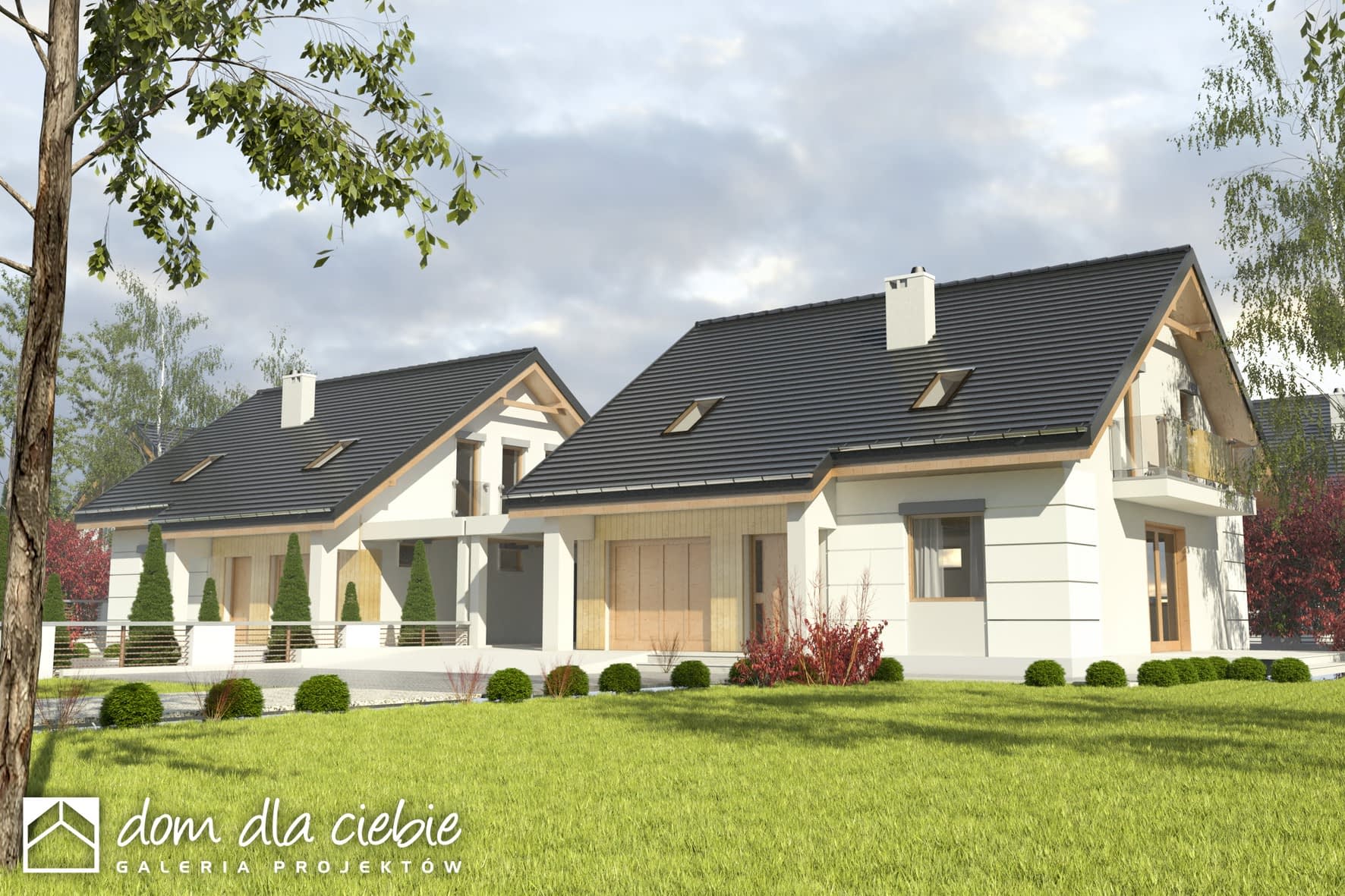

(Uwaga: ten projekt typu bliźniak oferujemy tylko jako dom dwulokalowy).Opis dotyczy jednego segmentu:Nowinka III jest projektem domu wzorowanym na Nowince. Główna zmiana polega na obróceniu połaci dachowych o 90 st i zamienieniu układu szczytowego na kalenicowy względem elewacji frontowej. Projekt tego domu wpisuje się idealnie w trendy współczesnego budownictwa jednorodzinnego. Nowinka III to dzięki prostocie formy ścian i dachu dom bardzo ekonomiczny w użytkowaniu i budowie . Dla ograniczenia kosztów eksploatacji zastosowano dwupołaciowy, dwuspadowy dach oraz skoncentrowano łazienki i kotłownię w jednym pionie. Projekt tego nieskomplikowanego domku zawiera: na parterze salon z otwarta kuchnią ze spiżarnią (pod biegiem schodów), pokój gościnny, wiatrołap, łazienkę. W bryle budynku zamknięto również garaż oraz dużą kotłownię przewidzianą na paliwo stałe. Poddasze obejmuje trzy sypialnie łazienkę i garderobę. Z boku budynku doprojektowano wiatę. Układ funkcjonalny Nowinki III cechuje maksymalne wykorzystanie powierzchni użytkowej.
Konstrukcja
Rzuty

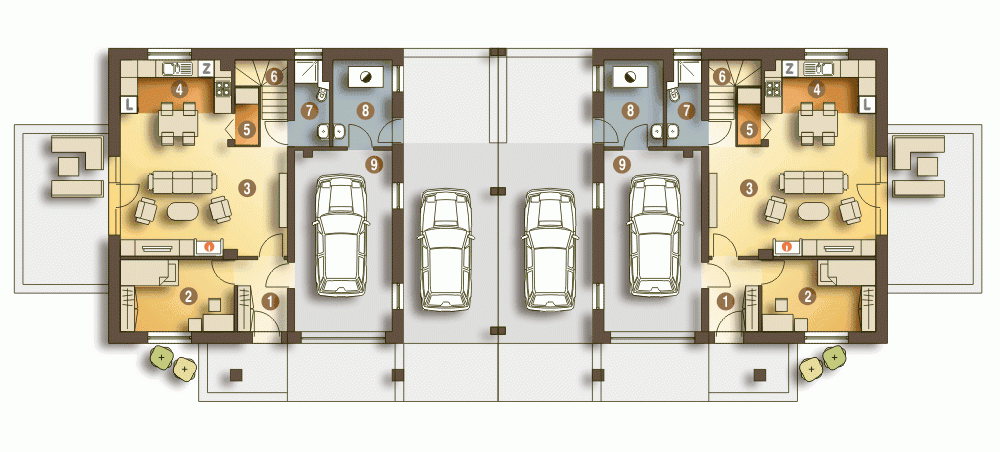

Parter
- m²
- 1. Wiatrołap4.1
- 2. Pokój9.5
- 3. Salon21.3
- 4. Kuchnia11.2
- 5. Spiżarnia1.3
- 6. Komunikacja4.5
- 7. Łazienka3.3
- 8. Kotłownia*6
- 9. Garaż*20.6

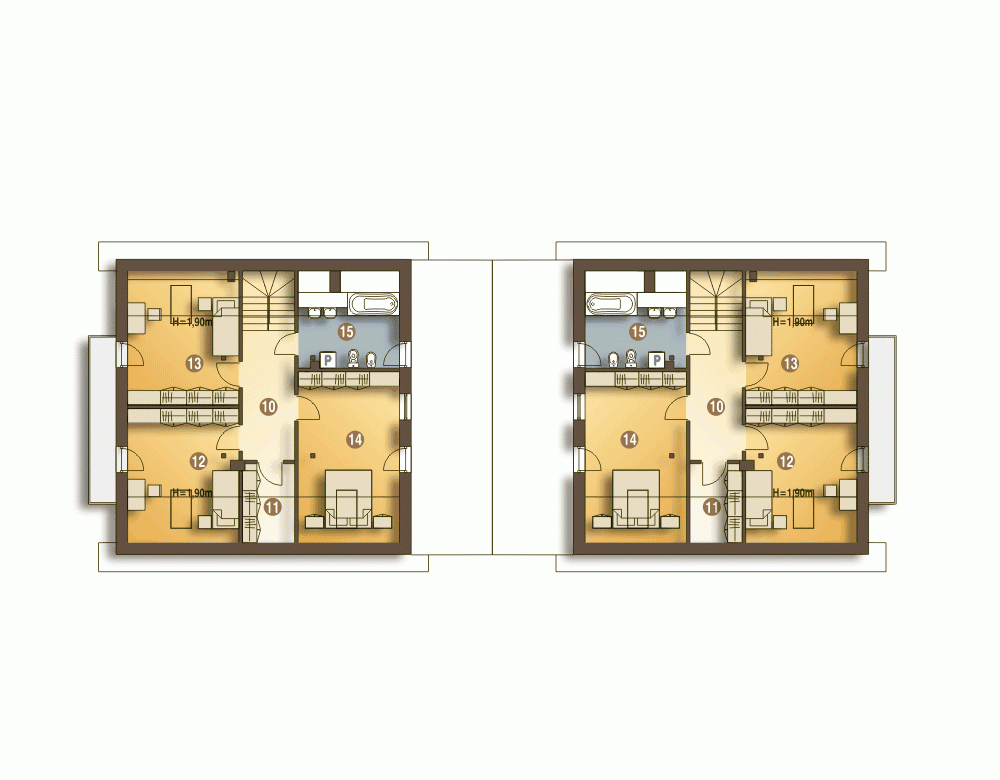

Piętro
- m²
- 10. Hol7.9
- 11. Strych (Garderoba)*2.5
- 12. Sypialnia12.5
- 13. Sypialnia12.7
- 14. Sypialnia15.9
- 15. Łazienka7.1
Przekrój

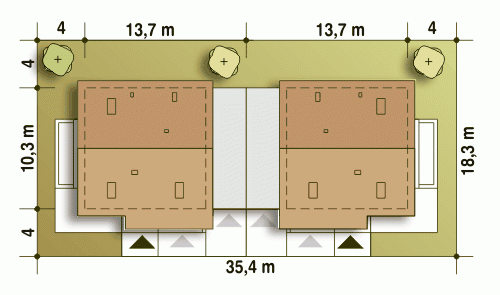

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa222.6 m²
- Powierzchnia zabudowy207.6 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu315 m²
- Długość domu10.3 m
- Szerokość domu27.4 m
- Wysokość domu8.1 m
- Minimalne wymiary działki18.3 x 35.4m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczaGaz, Paliwo stałe
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
