Projekt domu ODKRYTY D77

Name: ODKRYTY D77
Brand: EG-domy
SKU: odkryty-d77
Price: 4399.00 PLN
Availability: InStock

Autor projektu:EG-domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 399 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa135.08 m²
KondygnacjeParterowy
GarażDwustanowiskowy
DachWielospadowy
Odbicie lustrzaneTak
Czas realizacji20 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Parterowy dom z wielospadowym dachem. Funkcjonalny układ pomieszczeń połączony z atrakcyjnym wyglądem zewnętrznym.

Wygodny salon, połączony z jadalnią oraz kuchnią, z dużymi przeszkleniami dającymi widok na ogród oraz wyjściem na zadaszony taras. Przy kuchni zaprojektowano spiżarnię, stanowiącą połączenie z dwustanowiskowym garażem, przy którym zaprojektowano pomieszczenie techniczne/kotłownię. Wiatrołap, w którym zaprojektowano miejsce na szafy, został połączony z garażem garderobą. Tuż za wiatrołapem zlokalizowano schody do ewentualnej adaptacji poddasza na cele użytkowe oraz niewielkie pomieszczenie techniczne/schowek. Dla strefy dziennej przewidziano łazienkę, znajdującą się w korytarzu prowadzącym do pokoi. 2 pokoje od strony ogrodu posiadają wyjście na taras. Od strony frontu domu zlokalizowano sypialnię oraz gabinet mogący pełnić funkcję dodatkowej sypialni. Dla tej strefy przynależy oddzielna wygodna łazienka z miejscem na prysznic oraz wannę.

Dom charakteryzuje się zwartą, elegancką bryłą z umiejętnie połączonymi kolorami elewacji – bielą i szarościami przełamanymi wstawkami z drewna. Projekt w fazie koncepcji.

Konstrukcja

Technologia:

Fundamenty ławy - fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - wielospadowy pokryty dachówką ceramiczną

Rzuty

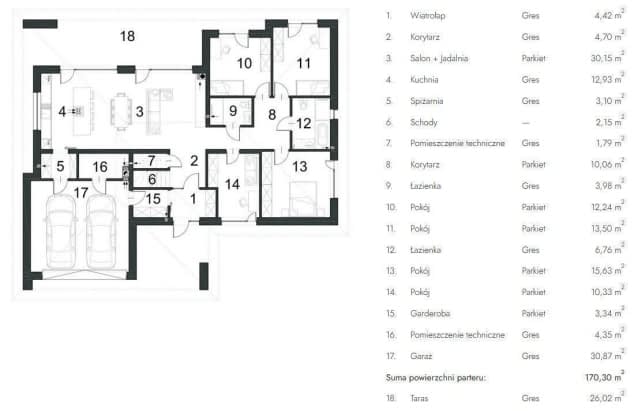

Rzut parteru

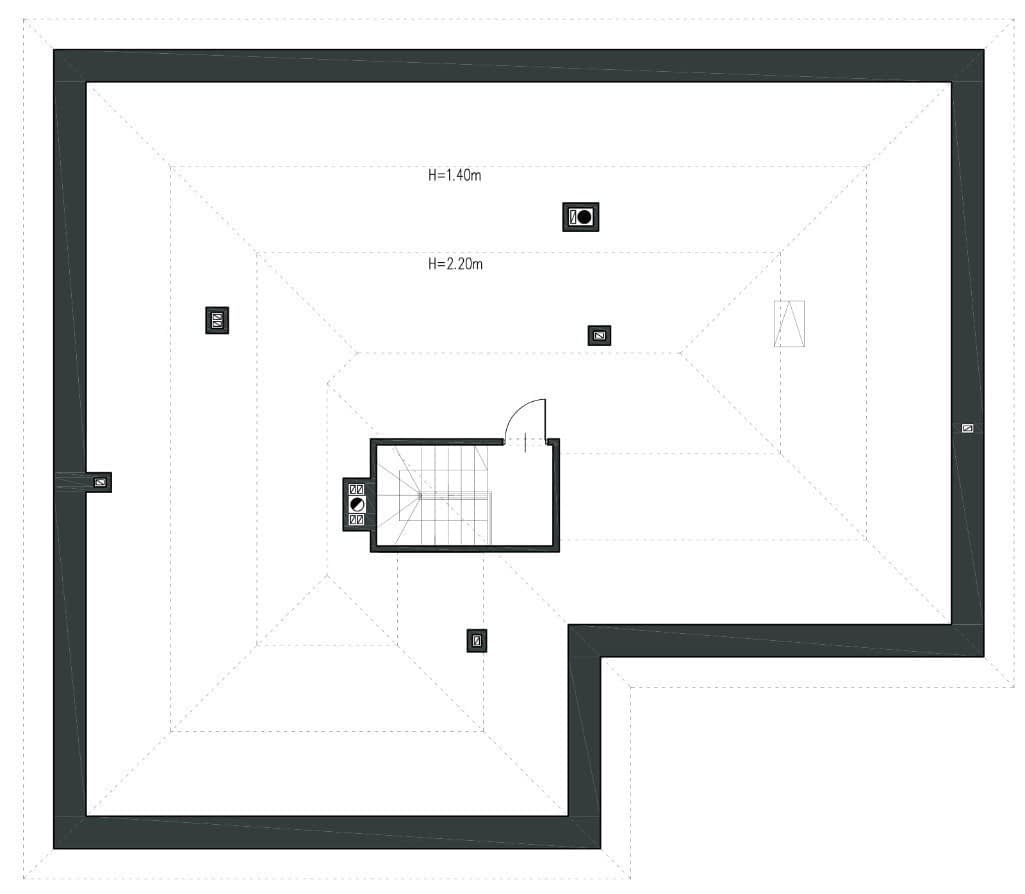

Rzut poddasza

Poddasze nieużytkowe82.87

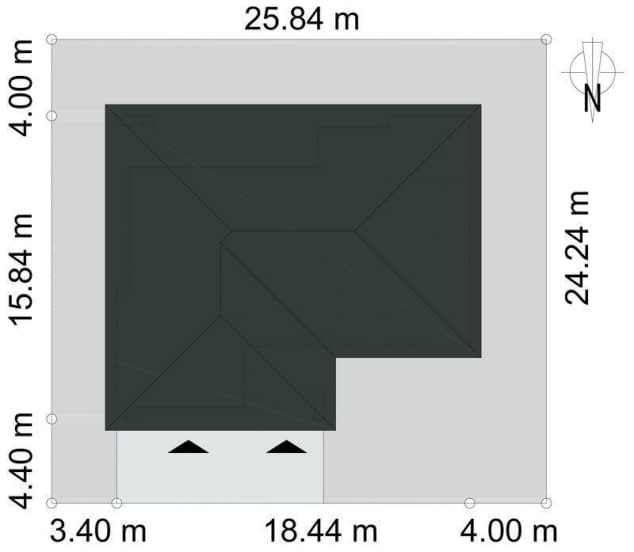

Usytuowanie na działce

Dane techniczne

Powierzchnia użytkowa135.08 m²
Powierzchnia netto170.3 m²
Powierzchnia zabudowy263.2 m²
Liczba łazienek2
Liczba pokoi4
Kubatura471.31 m³
Wysokość domu6.88 m
PoddaszeNie
Minimalne wymiary działki24.24 x 25.84m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

Opis architektoniczny z elementami konstrukcji.
Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
Charakterystyka energetyczna (dla projektów domów).
Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

Opisy techniczny wszystkich części składowych sauny
Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
