Projekt domu Ofelia

Name: Ofelia
SKU: ofelia
Price: 7390.00 PLN
Availability: InStock

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 390 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa170.05 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu40°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

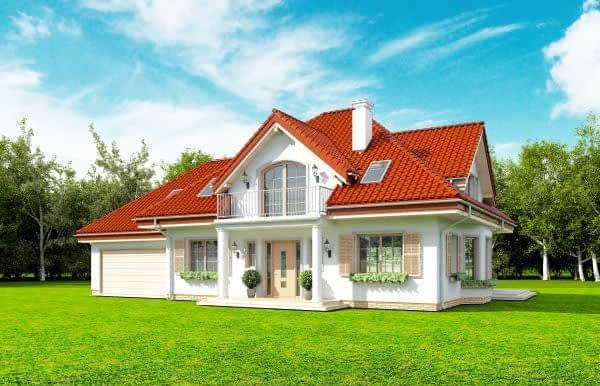

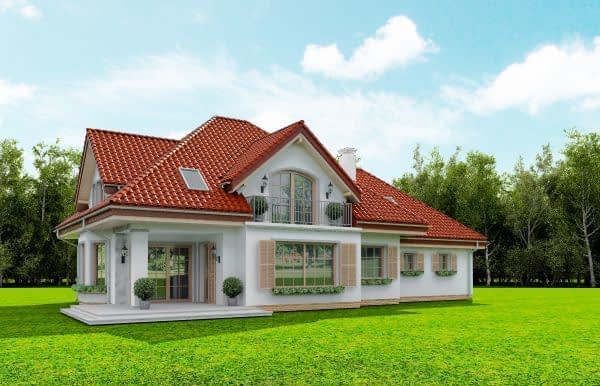

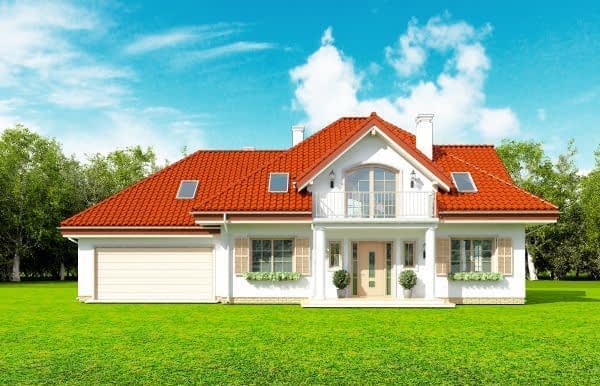

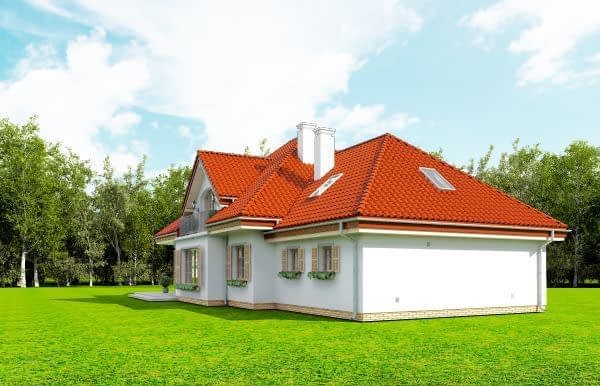

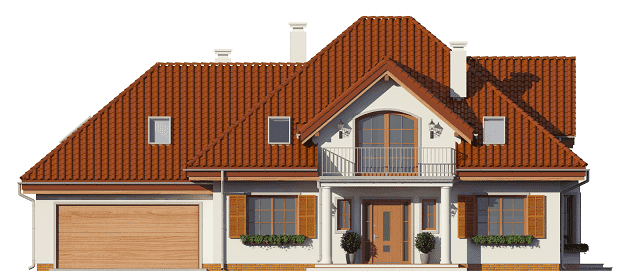

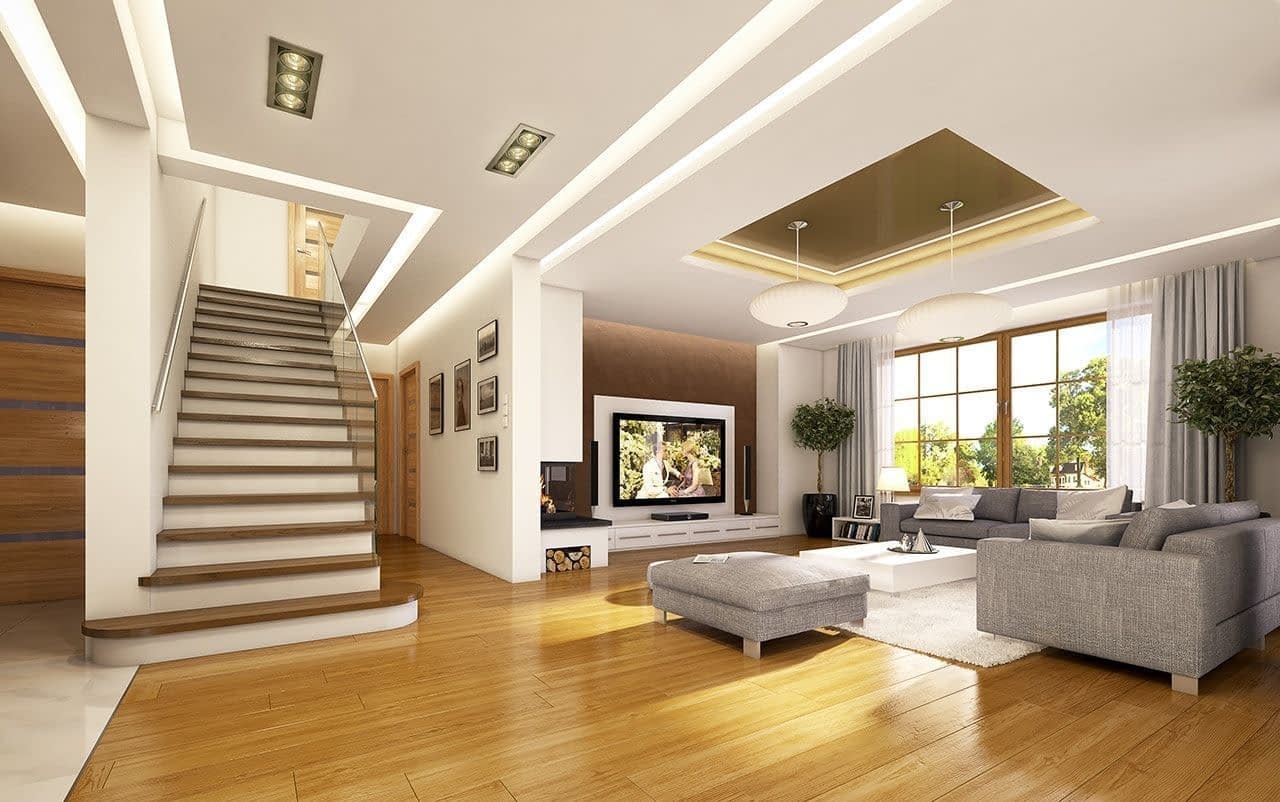

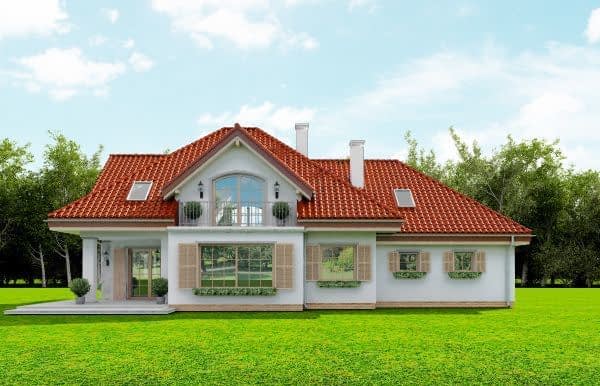

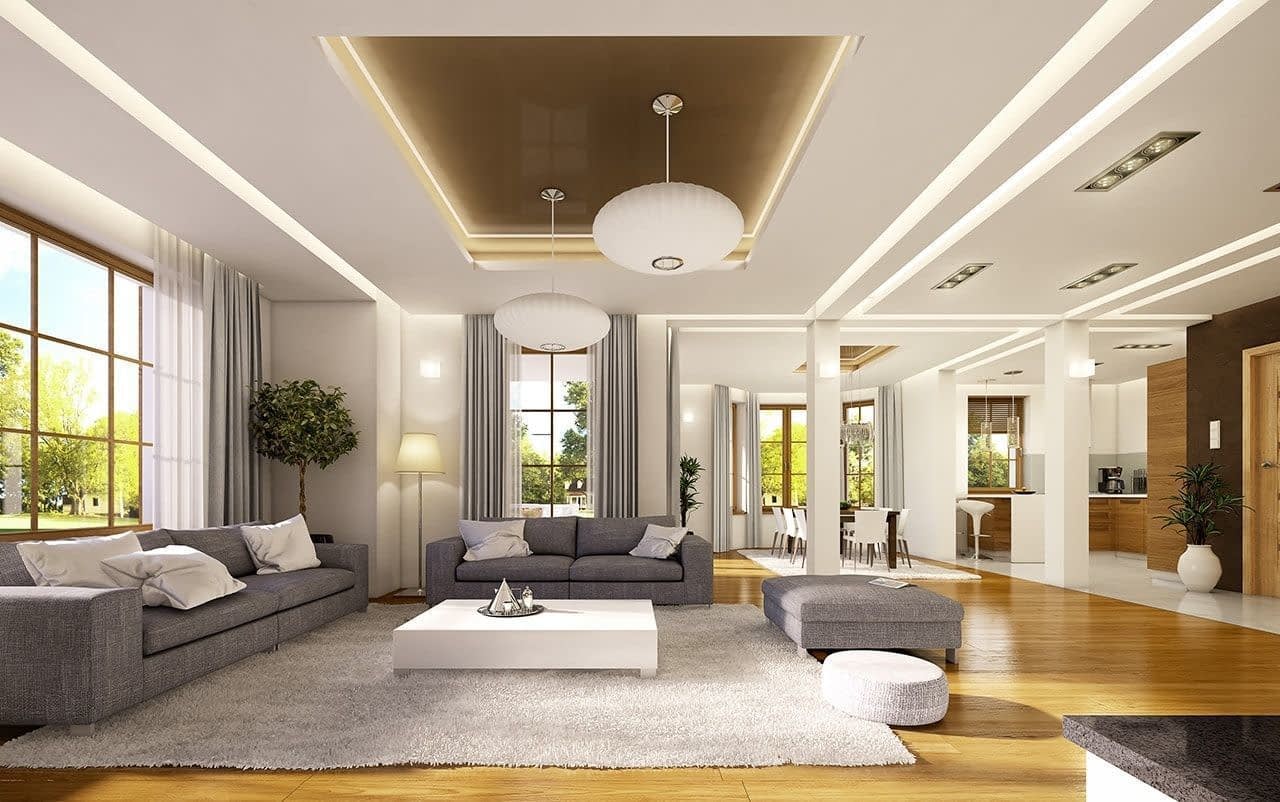

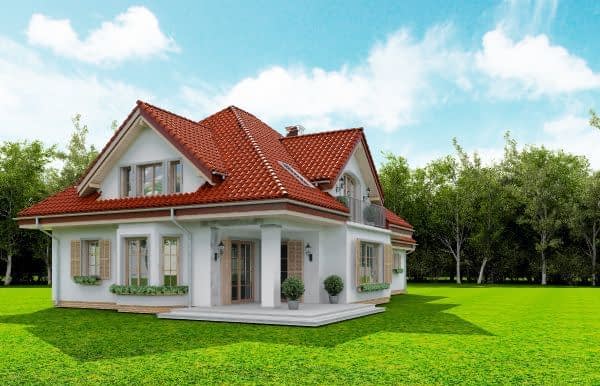

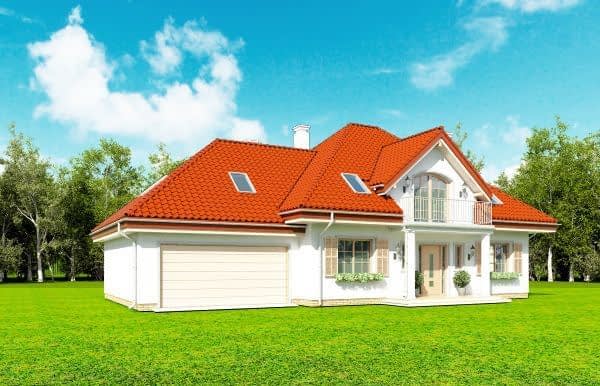

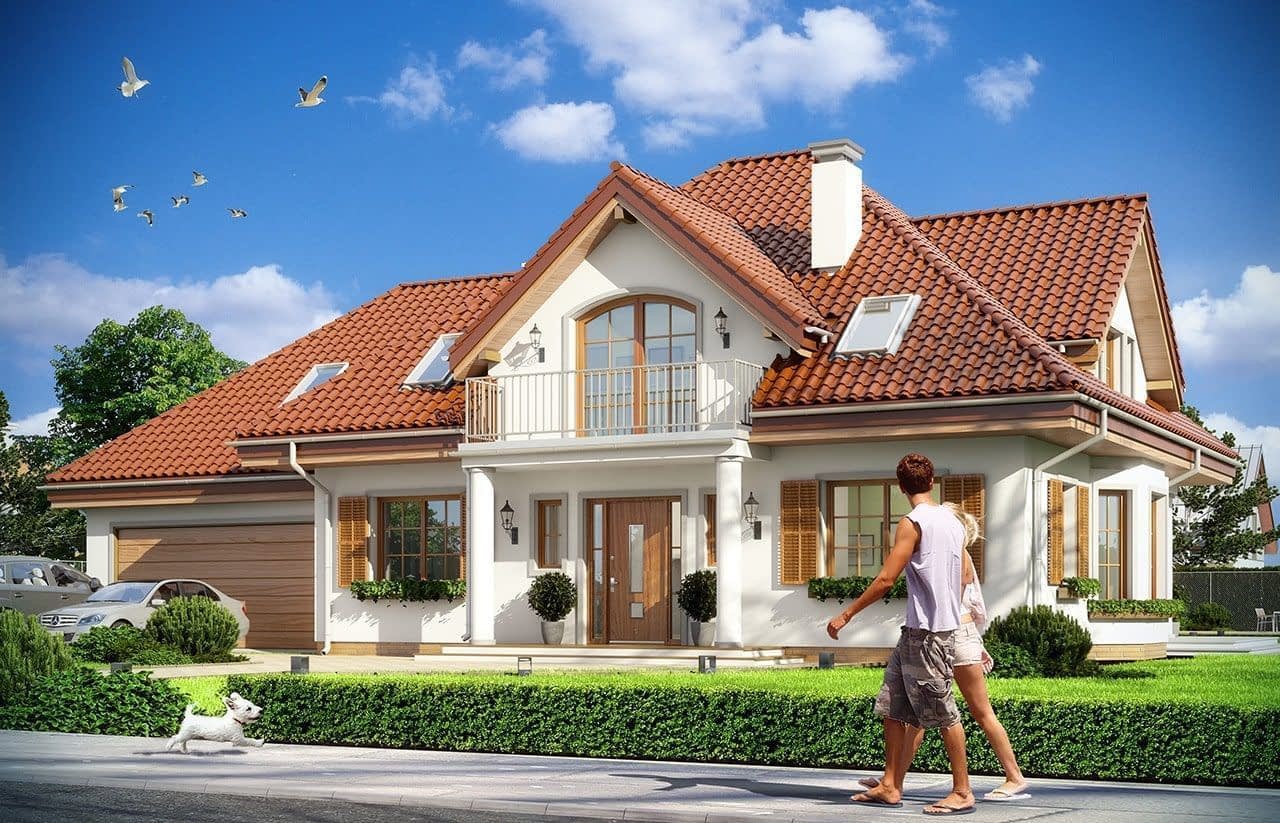

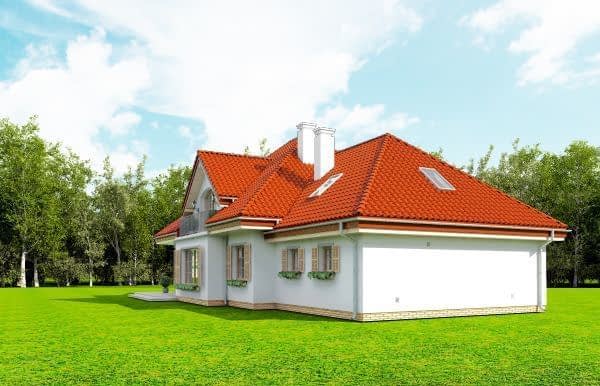

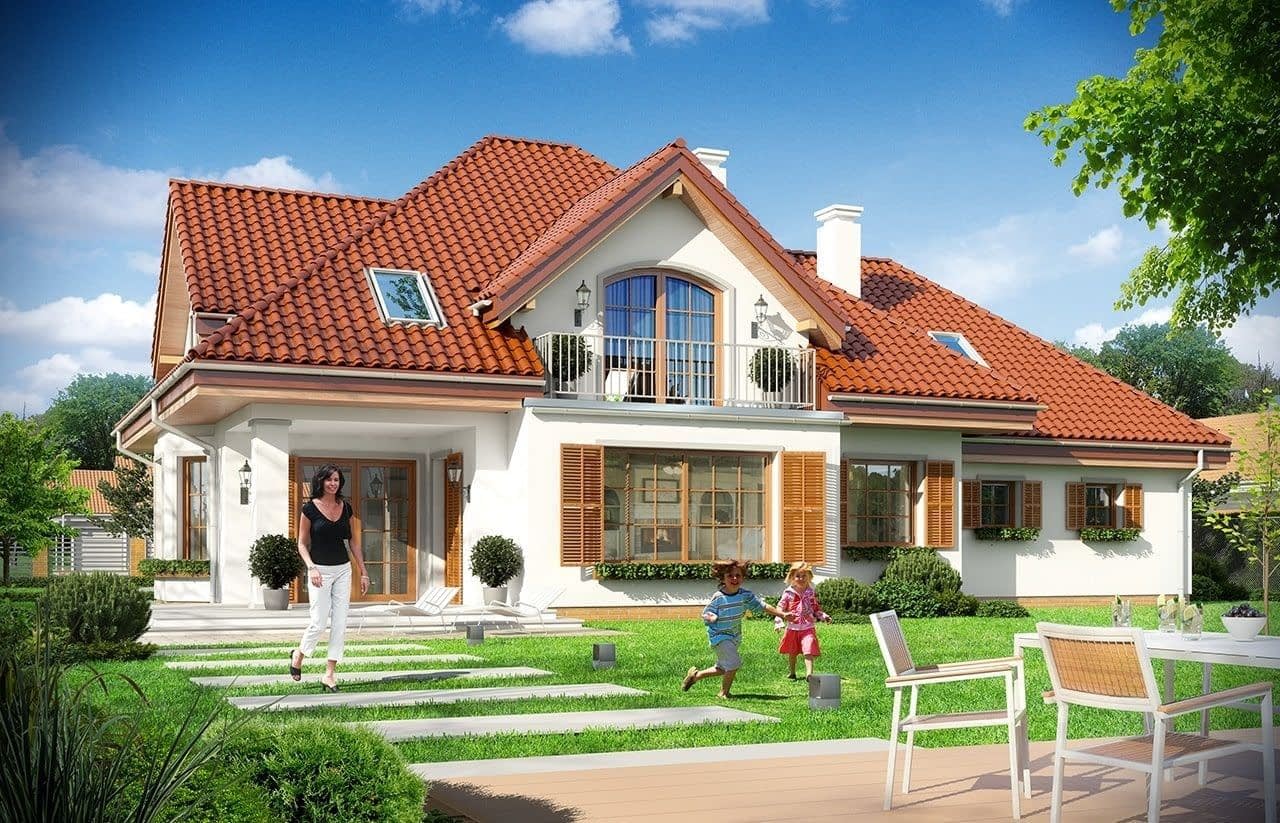

Projekt domu Ofelia to propozycja MG Projekt z grupy domków, których protoplastą jest popularny domek Julka. Projekt domu Ofelia - dzięki swojej symetrycznej elewacji z frontowym gankiem i dużą lukarną z balkonem nad drzwiami wejściowymi, przypomina również również inny dom z naszej kolekcji - Benedykt 2. W czasach gdy wszyscy gonią za nowoczesnością miło mieć punkt odniesienia – coś niezmiennego, niewychodzącego z mody. Dom o trwałej tradycyjnej architekturze, który na pewno nie zestarzeje się, gdy przeminie moda na kolejne domy – pudełka. Projekt domu Ofelia to wzorowy reprezentant stylu „dworkowego”, a do tego dom o nowoczesnym funkcjonalnym wnętrzu, zaprojektowany w nowoczesnej i energooszczędnej technologii. Bezpretensjonalna architektura, z zachowaną harmonią, proporcjami i symetrią każdej elewacji, doskonale wkomponuje się w każde otoczenie. Bryła budynku jest reprezentacyjna, ale zachowuje ludzką skalę. Na parterze zaprojektowano otwartą część dzienną - z salonem, aneksem jadalnym, kuchnią i holem, dwa dodatkowe pokoje, oraz część gospodarczą – garaż i kotłownię. Na poddaszu przewidziano trzy wygodne sypialnie z garderobami, oraz dużą łazienkę. Nad garażem znajduje się strych, który można wykorzystać jako poddasze. Wygoda i przestrzeń to podstawowe atutu tego projektu. Nic nie jest tutaj na niby – to prawdziwa mała rezydencja. Mamy tu spiżarnię, jadalnię w której zmieści się duży stół, salon, w którym zmieszczą się meble wypoczynkowe, szerokie i wygodne schody, duży hol czy przedsionek. Materiały i technologie zastosowane w projekcie są energooszczędne, układ konstrukcji jest klarowny i nie sprawi kłopotu wykonawcy podczas budowy. Projekt domu Ofelia z pewnością przypadnie do gustu osobom szukającym komfortowego, dobrze przemyślanego domu, którzy z jednej strony marzą o reprezentacyjnej willi, z drugiej strony nie chcę przesadzić z wielkością domu. Pracownia posiada również odbicie lustrzane projektu domu Ofelia oraz inne wersje tej popularnej serii: projekt domu Ofelia 2, projekt domu Ofelia 3. Zapraszamy!

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

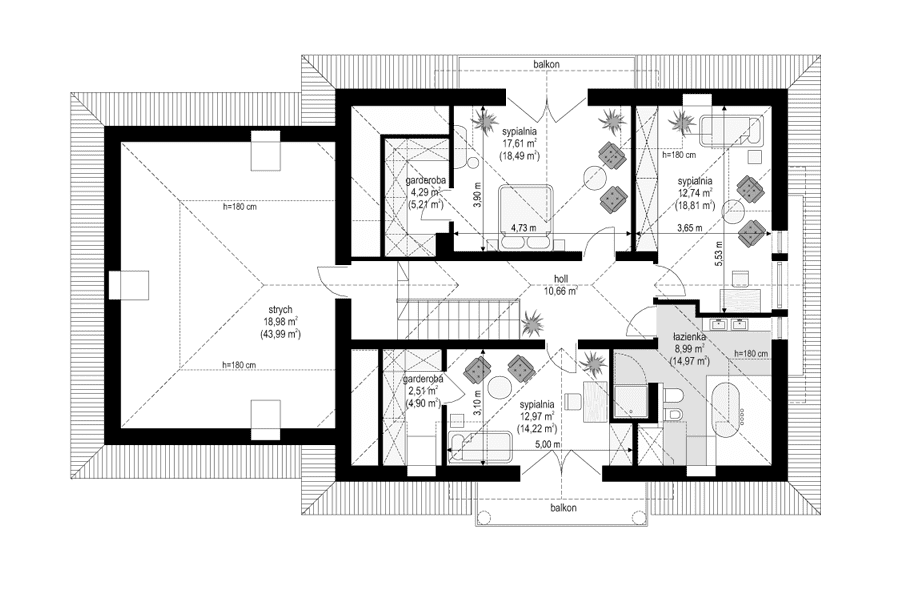

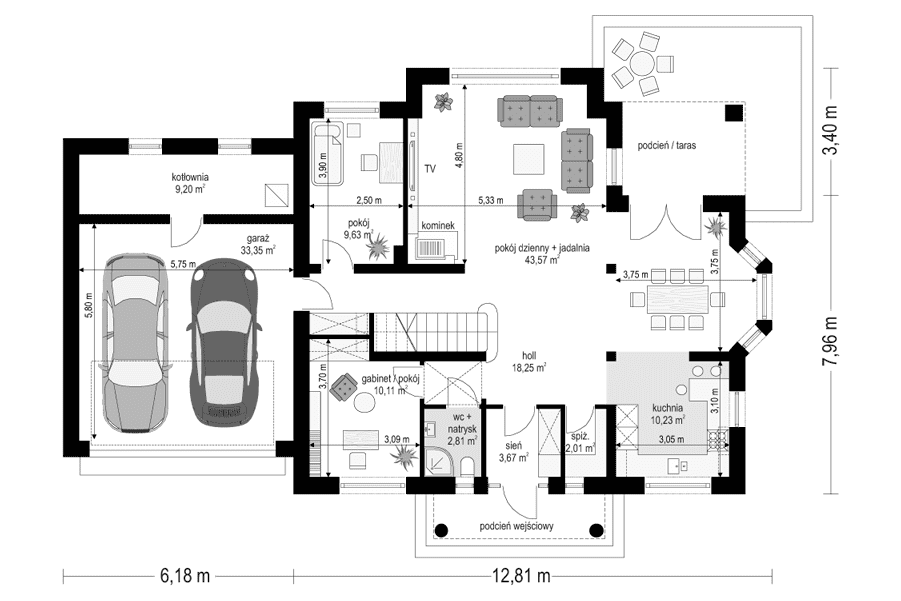

Rzuty

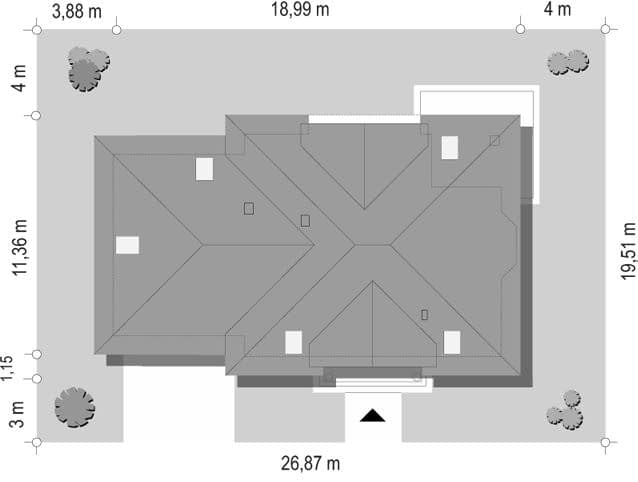

sytuacja

Dane techniczne

Powierzchnia użytkowa170.05 m²
Powierzchnia netto179.25 m²
Powierzchnia zabudowy177.51 m²
KominekTak
Liczba łazienek2
Liczba pokoi6
Powierzchnia dachu290 m²
Kubatura906 m³
Długość domu11.36 m
Szerokość domu18.99 m
Wysokość domu8.8 m
Poddaszeużytkowe
Minimalne wymiary działki19.51 x 26.87m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu40°

Koszty budowy

Stan surowy282965 zł
Stan surowy zamknięty390674 zł
Koszt wykończenia371362 zł
Koszt instalacji104971 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
