Projekt domu Ofelia 2

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 140 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa170.05 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachWielospadowy
Kąt nach. dachu40°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

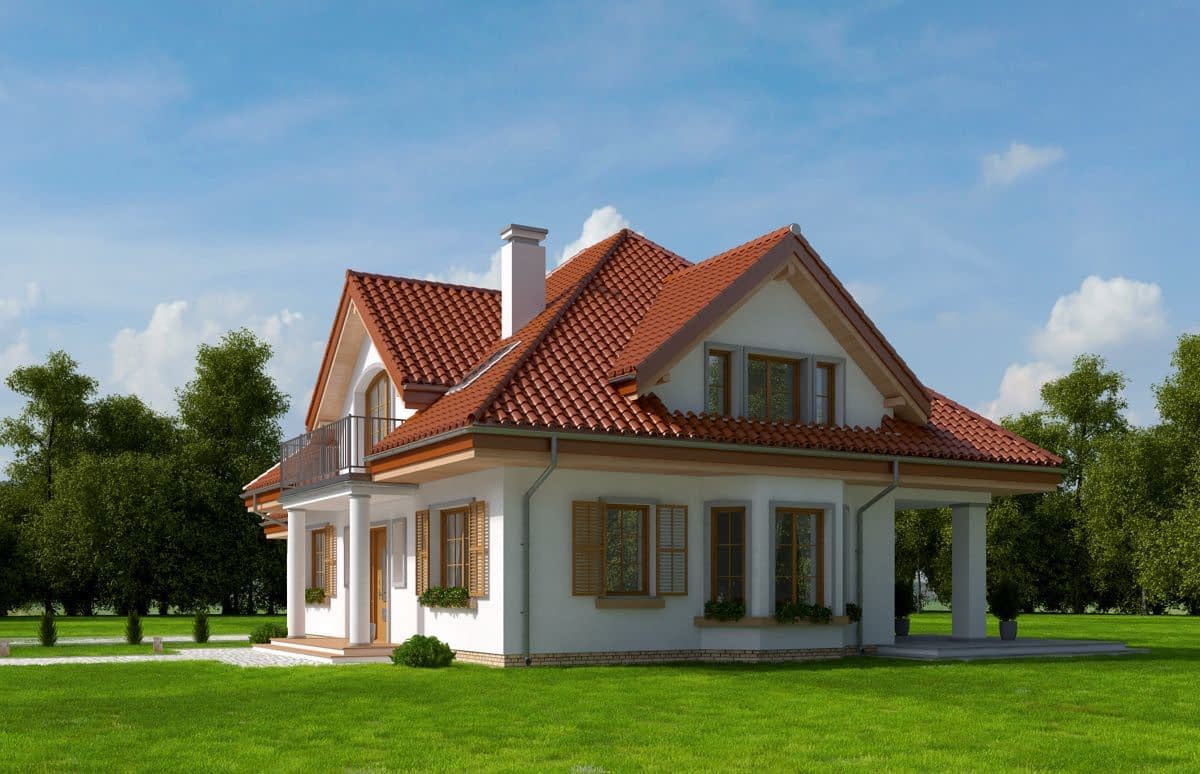

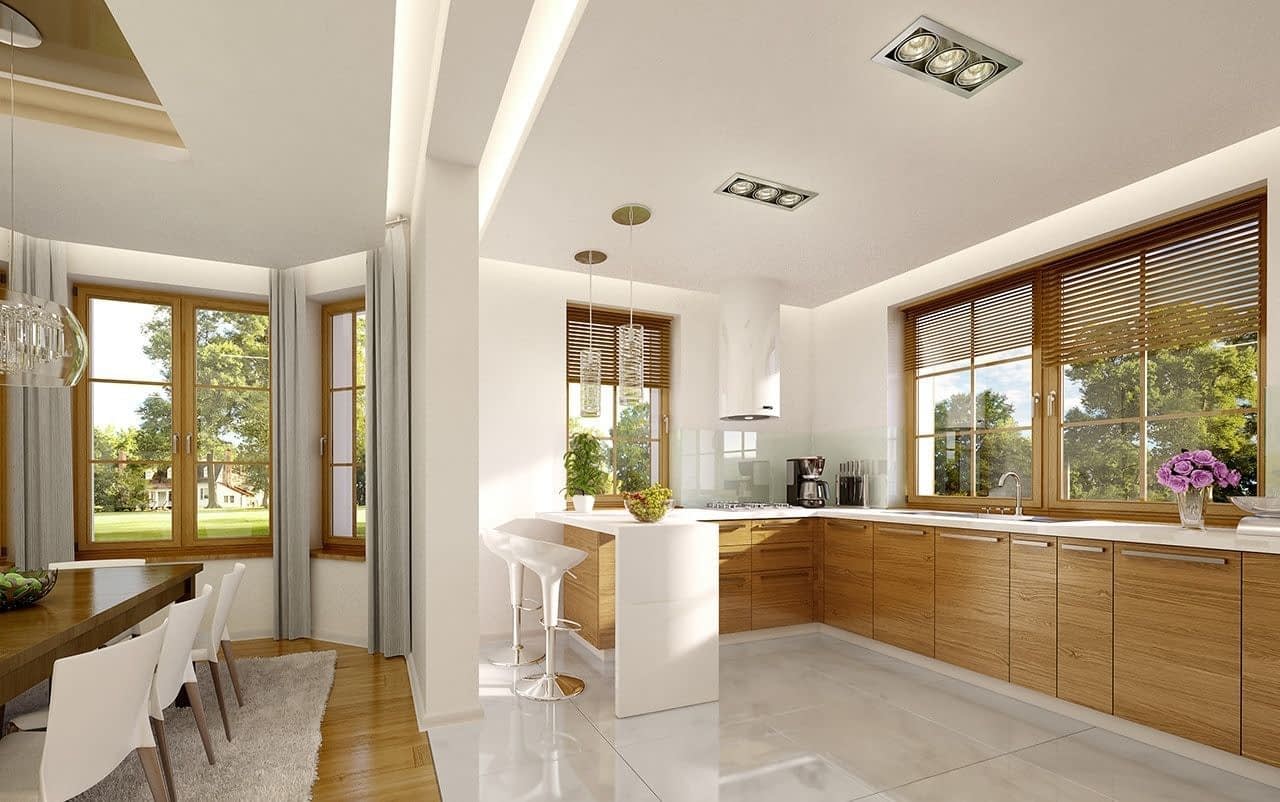

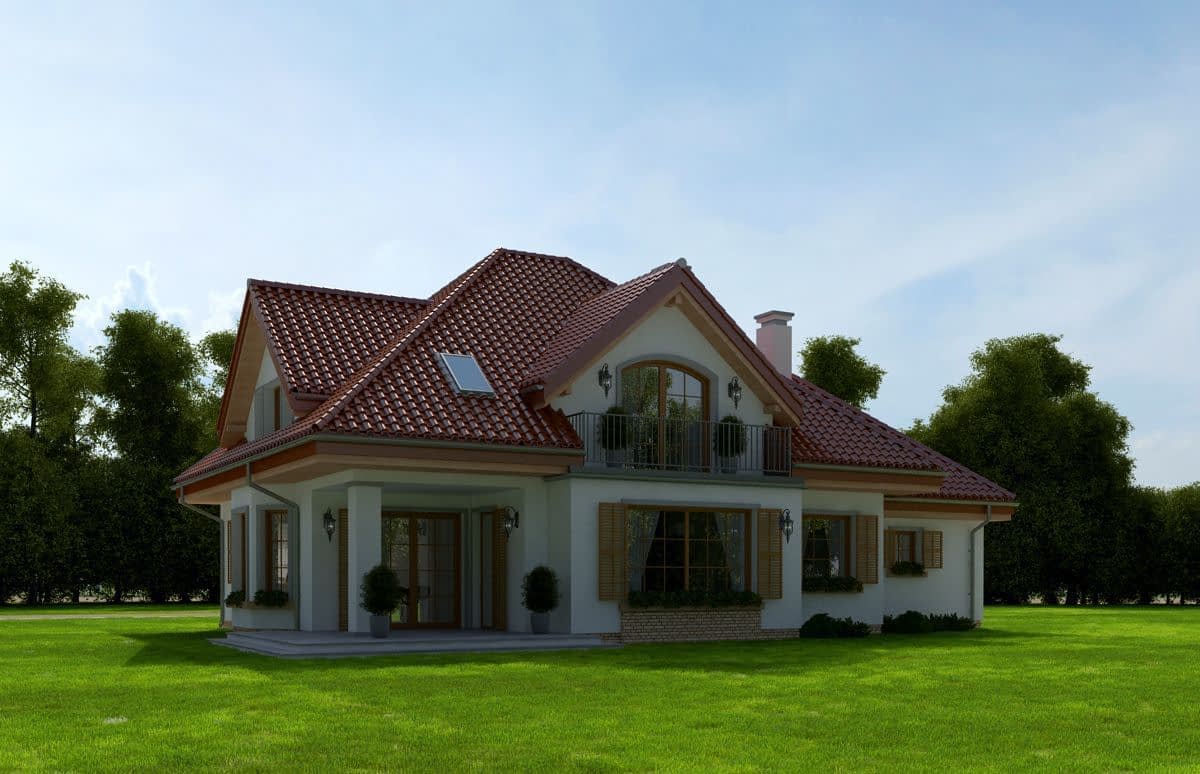

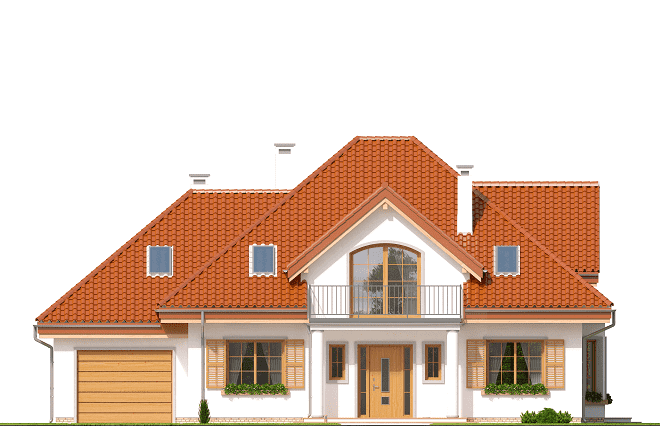

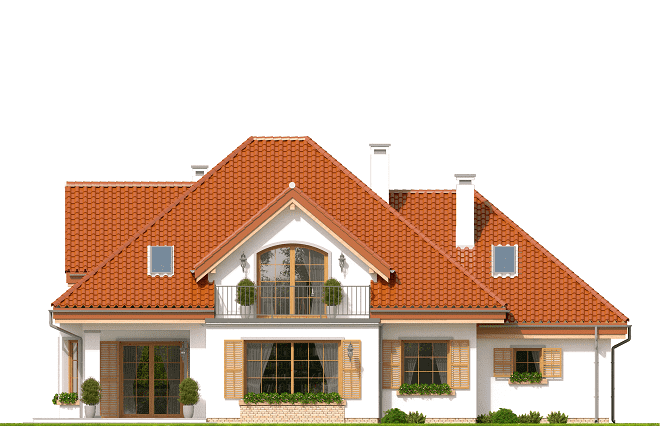

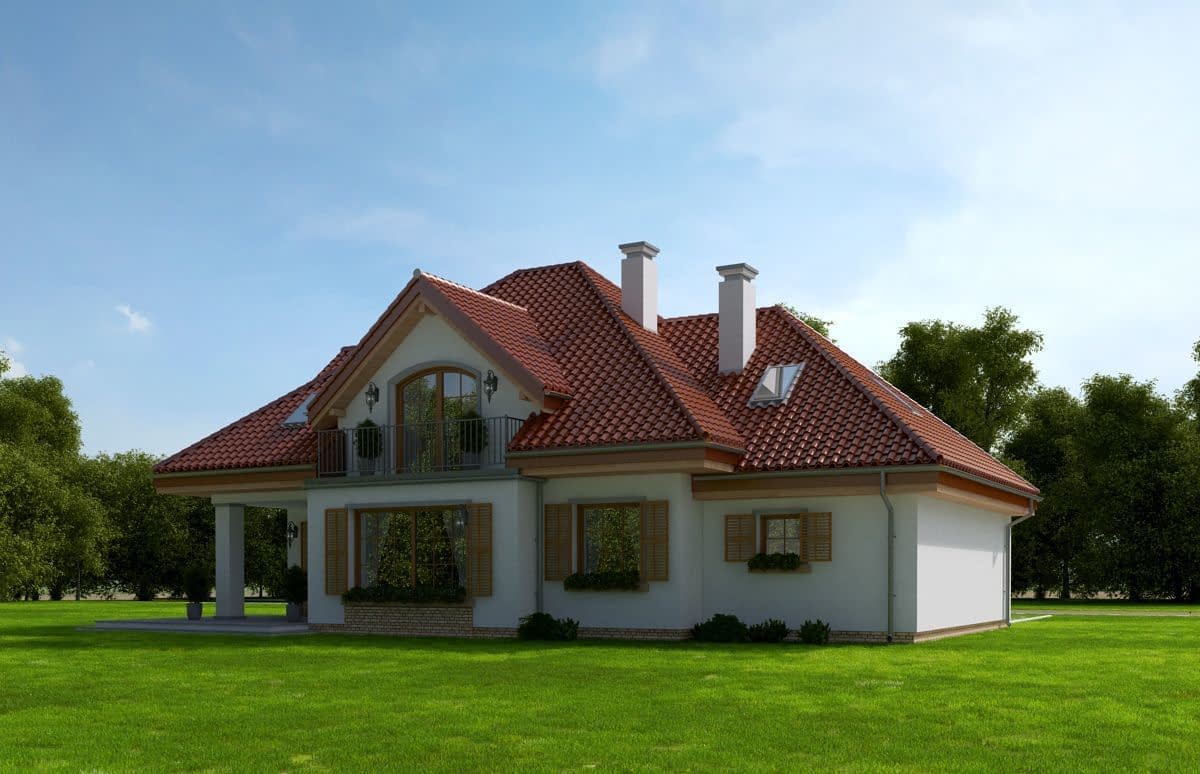

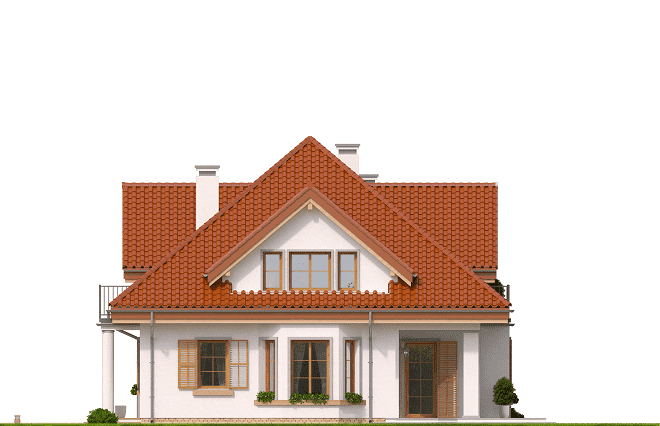

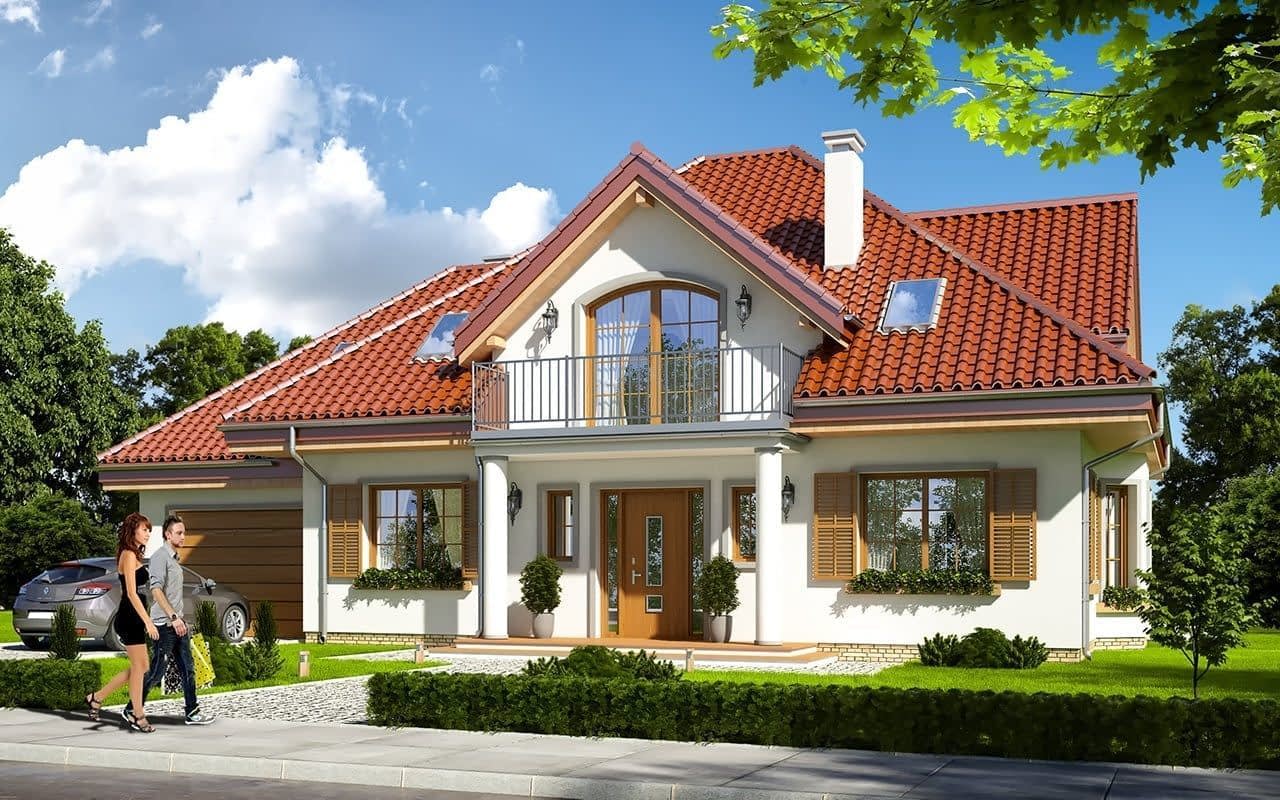

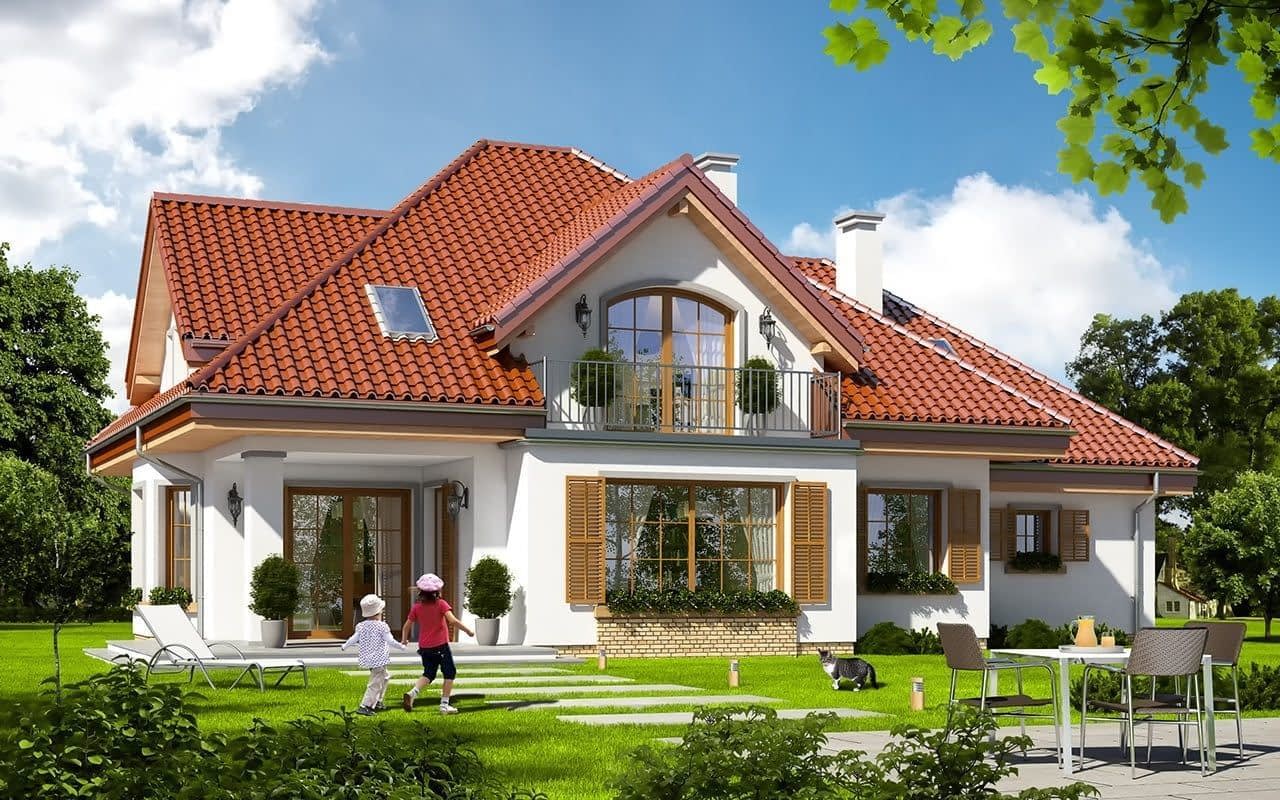

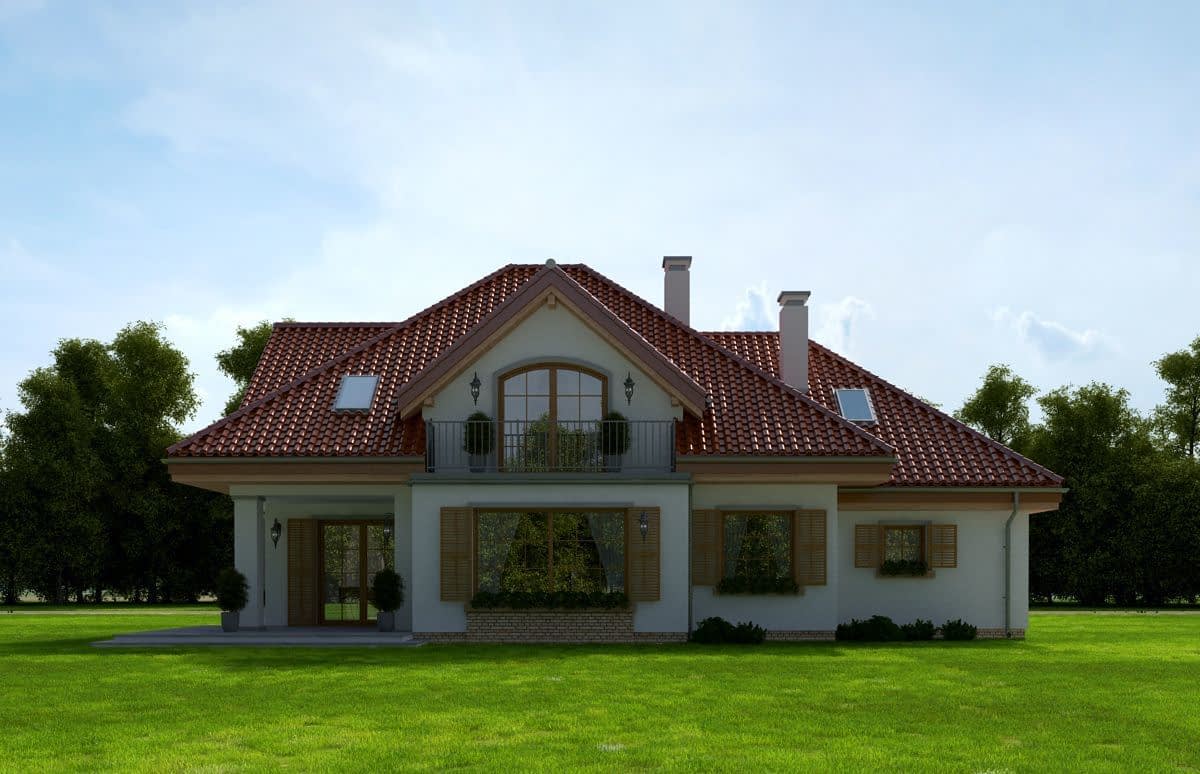

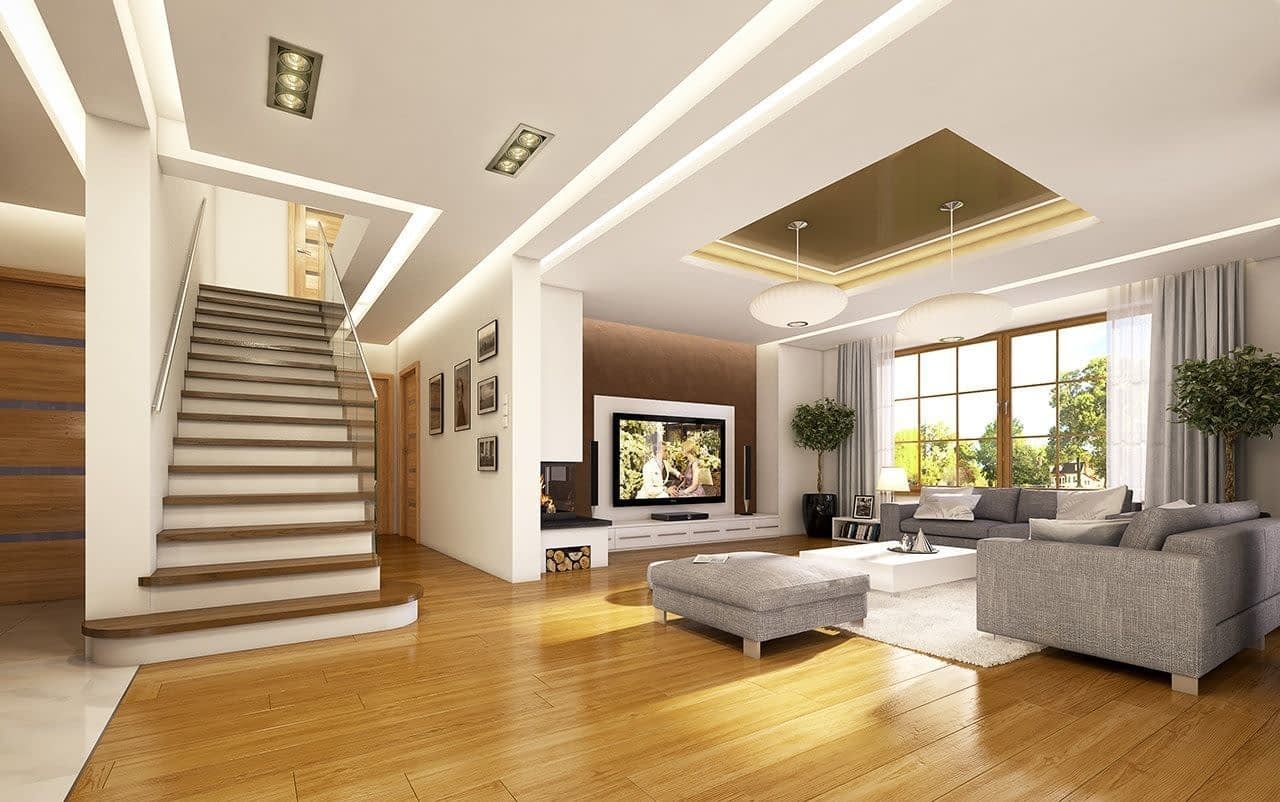

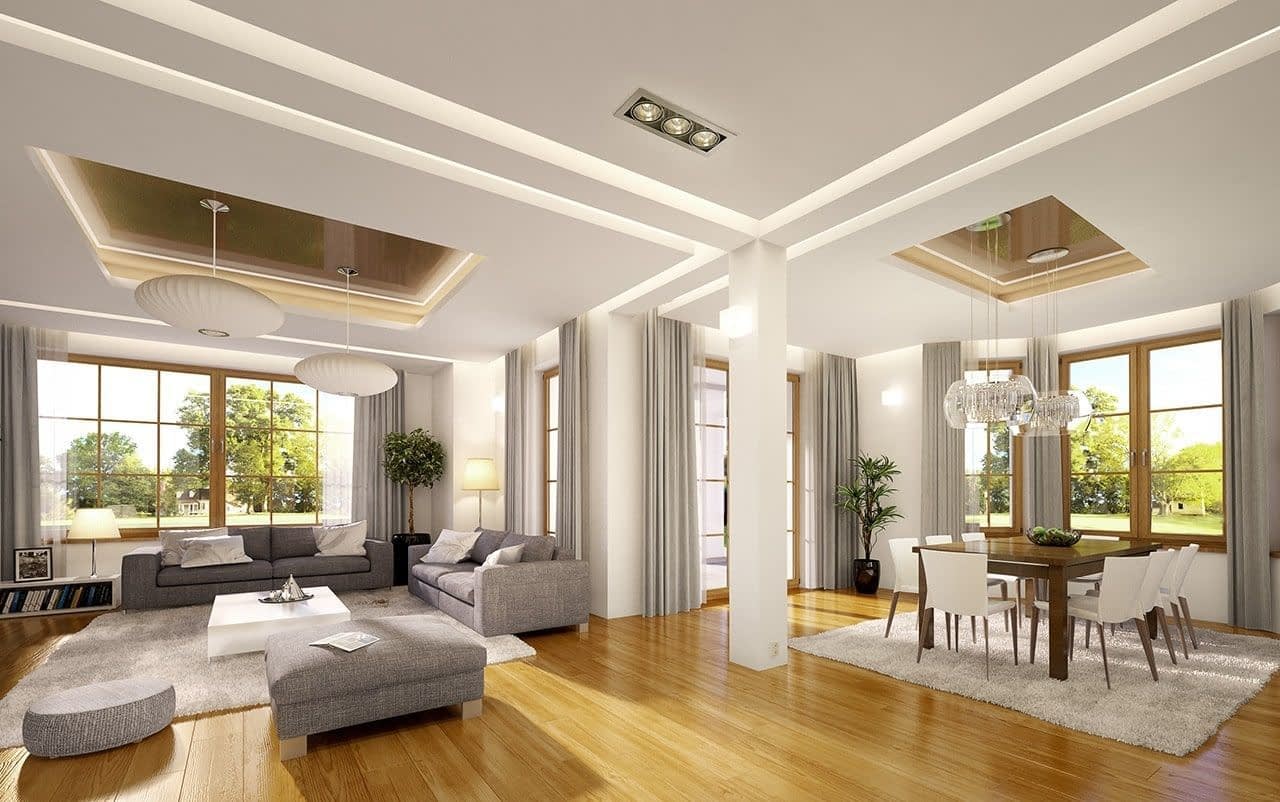

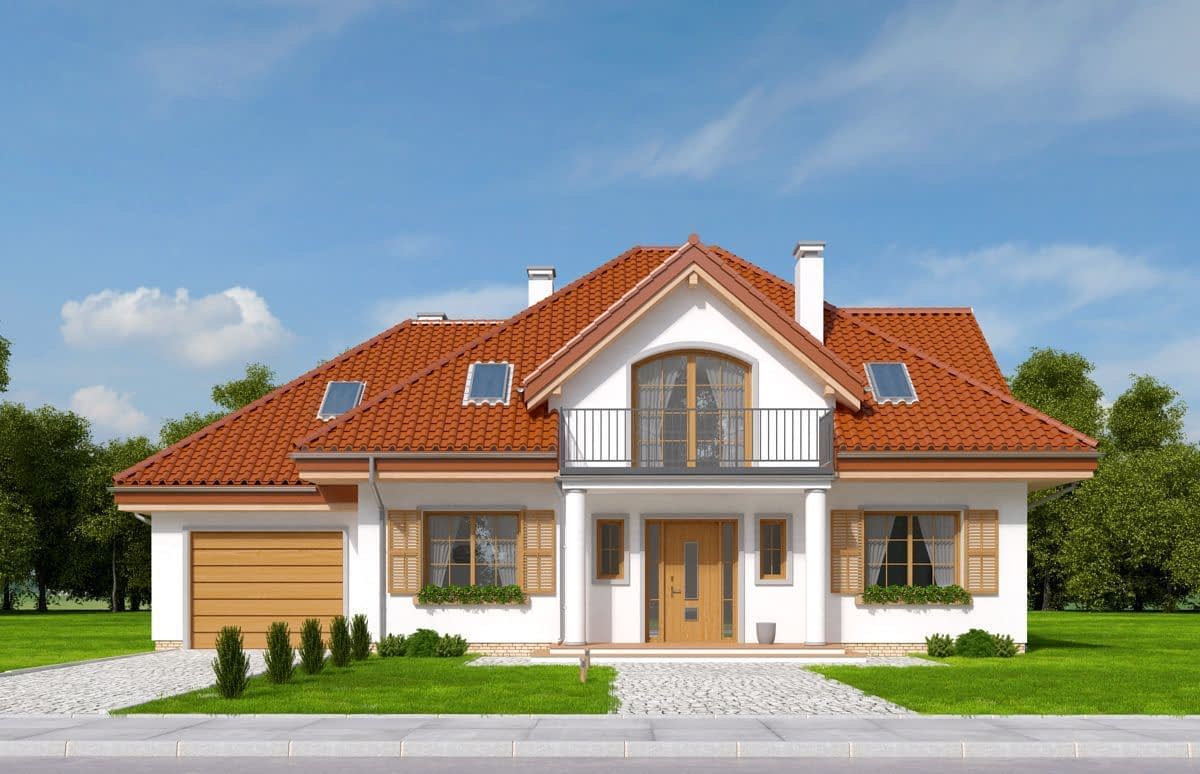

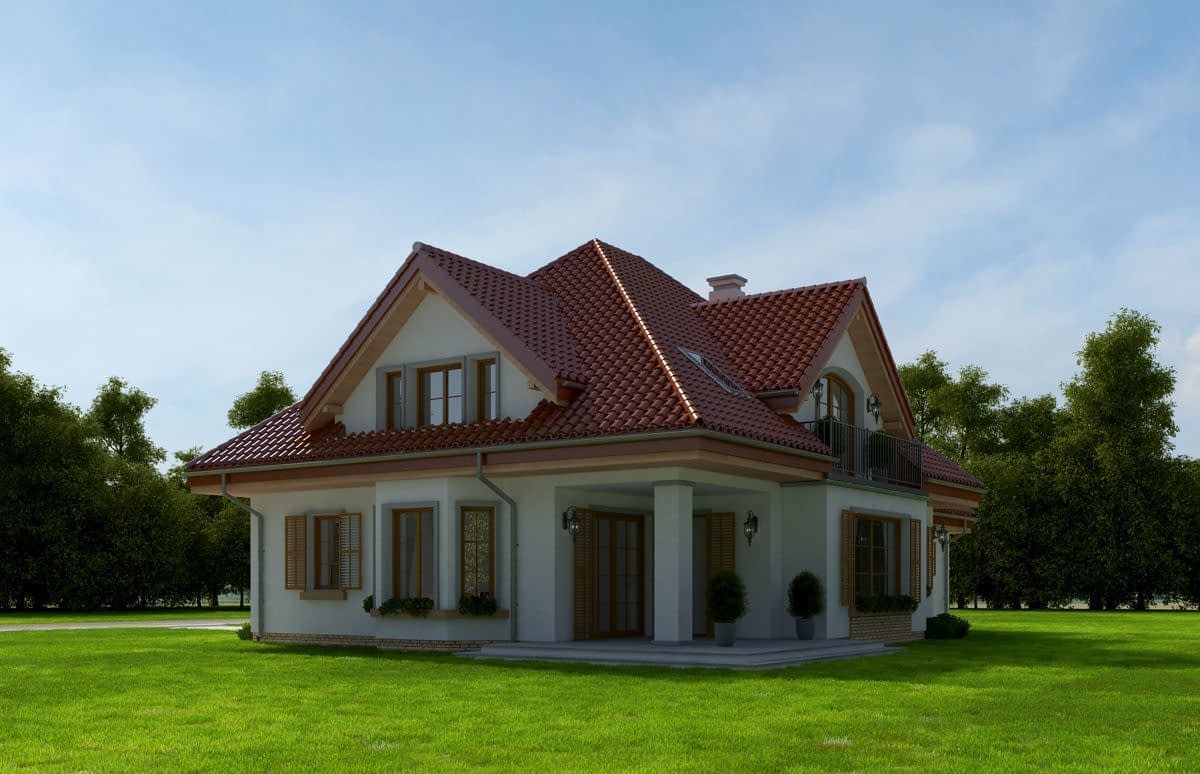

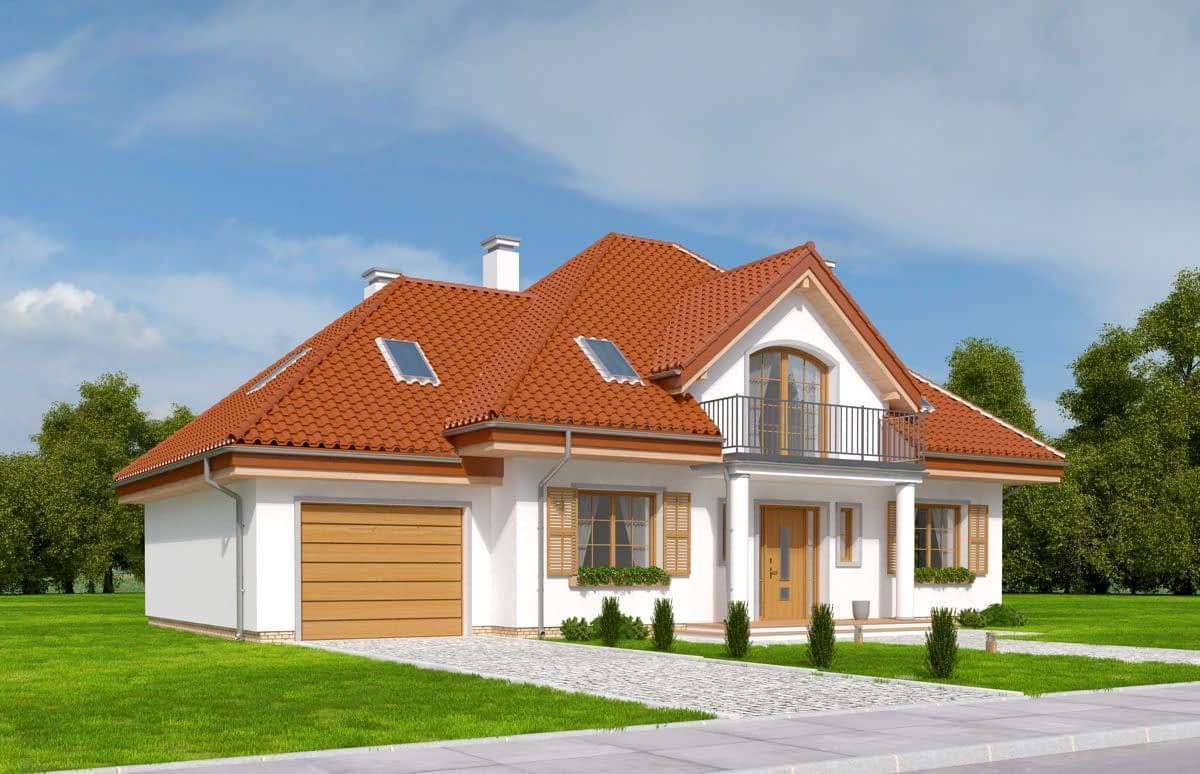

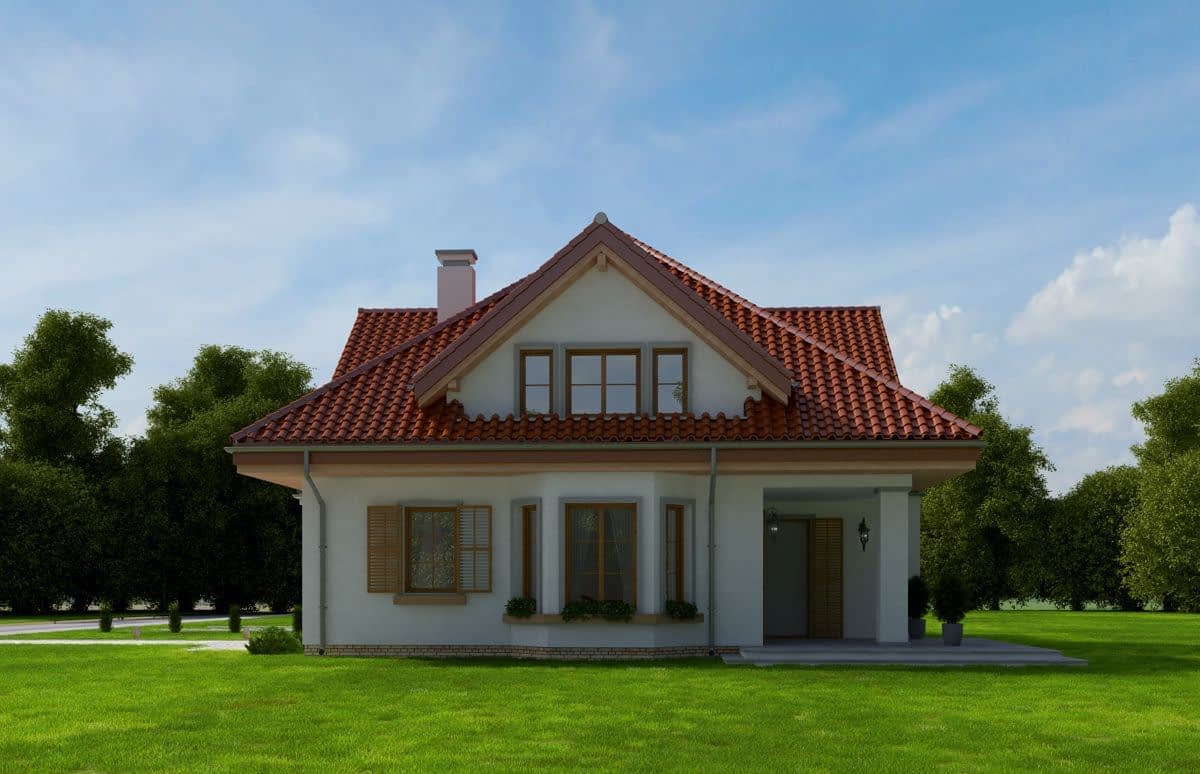

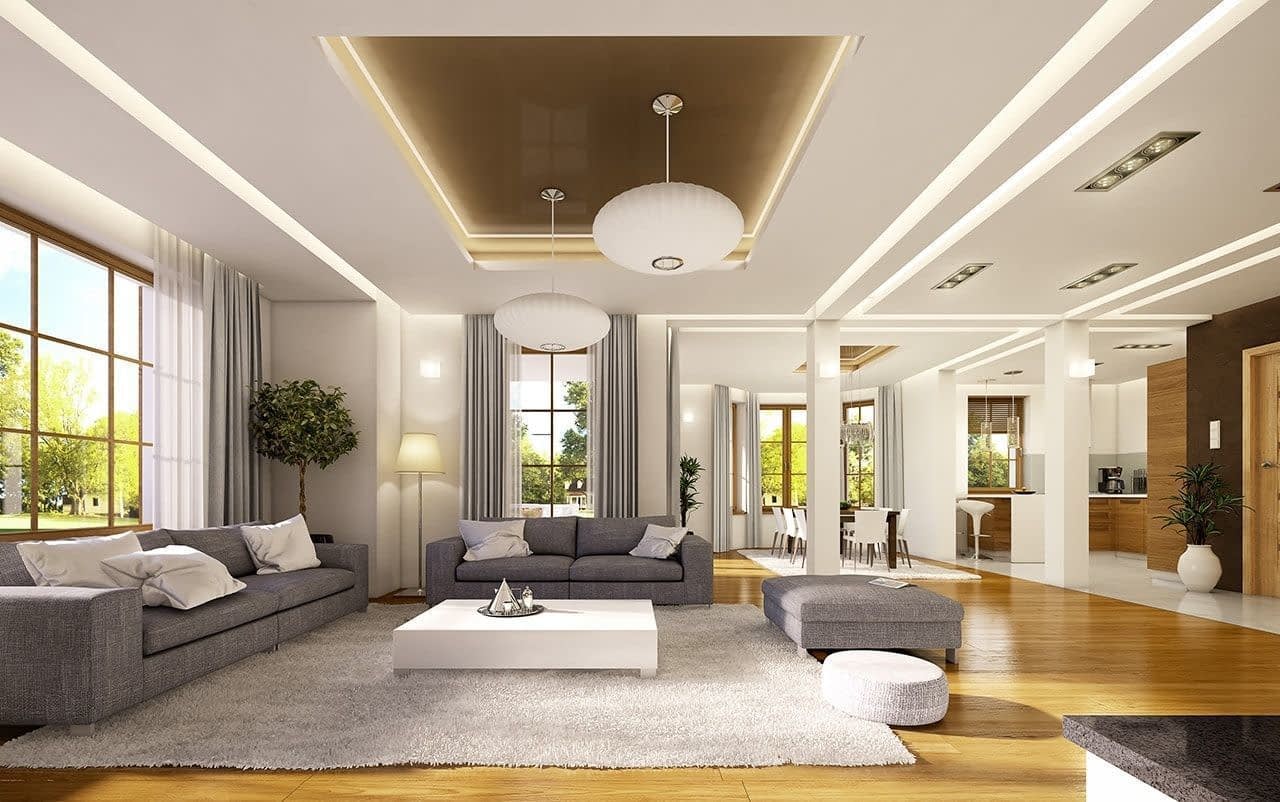

Projekt domu Ofelia 2 jest wersją wariantową popularnego projektu „Ofelia”, czyli wersję z pojedynczym garażem, nieco mniejszą, nadającą się na węższą działkę. Ofelia 2 nawiązuje do ponadczasowego stylu dworku polskiego, czy polskiego dachowca, ale w nowoczesnym ujęciu. Projekt domu Ofelia 2 ma symetryczną bryłę i właściwe proporcje. Parterowa bryła budynku przykryta jest czterospadowym dachem, z dużymi lukarnami z trzech stron, które minimalizują skosy w pokojach na poddaszu. Z czwartej strony znajduje się bryła garażowa z trójspadowym dachem kryjącym strych/poddasze. Wejście do domu podkreślone jest reprezentacyjnym portykiem z kolumnami. Od strony ogrodu mamy narożny podcień - zadaszenie tarasu, oraz piękne wykuszowe okno salonu. Wnętrze domu jest funkcjonalne i kryje w sobie wiele pomieszczeń. Na parterze mamy dużą przestrzeń dzienną połączonego salonu, jadalni, holu i częściowo otwartej kuchni. Z reprezentacyjnego holu mamy dostęp do dwóch dodatkowych pokoi na parterze, co jest rzadkością w domach tej wielkości. Można te pokoje wykorzystać na przykład jako gabinet lub sypialnie gościnną, a drugi ( przy łazience ) jako pokój seniora. Na parterze mieści się jeszcze spiżarnia przy kuchni, spory przedsionek, łazienka, oraz garaż i kotłownia. Poddasze mieści trzy sypialnie i dużą łazienkę. Dwie sypialnie mają własne garderoby i balkony. Nad garażem znajduje się strych, który można zagospodarować na poddasze użytkowe i urządzić tam dodatkowy pokój. Projekt domu Ofelia 2 to doskonała propozycja dla osób lubiących tradycyjny styl domu, nie ulegających chwilowym modom. Tradycyjny w formie, a jednocześnie z nowoczesnym funkcjonalnym wnętrzem, zastosowanymi nowoczesnymi materiałami i technologiami. Dom jest energooszczędny i dość prosty i niedrogi w budowie. Zapraszamy do zapoznania się z pełną ofertą pracowni MG Projekt tej serii: z dwustanowiskowym garażem (projekt domu Ofelia), z jednostanowiskowym garażem (projekt domu Ofelia 2), najmniejsza wersja (projekt domu Ofelia 3). Zapraszam!

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

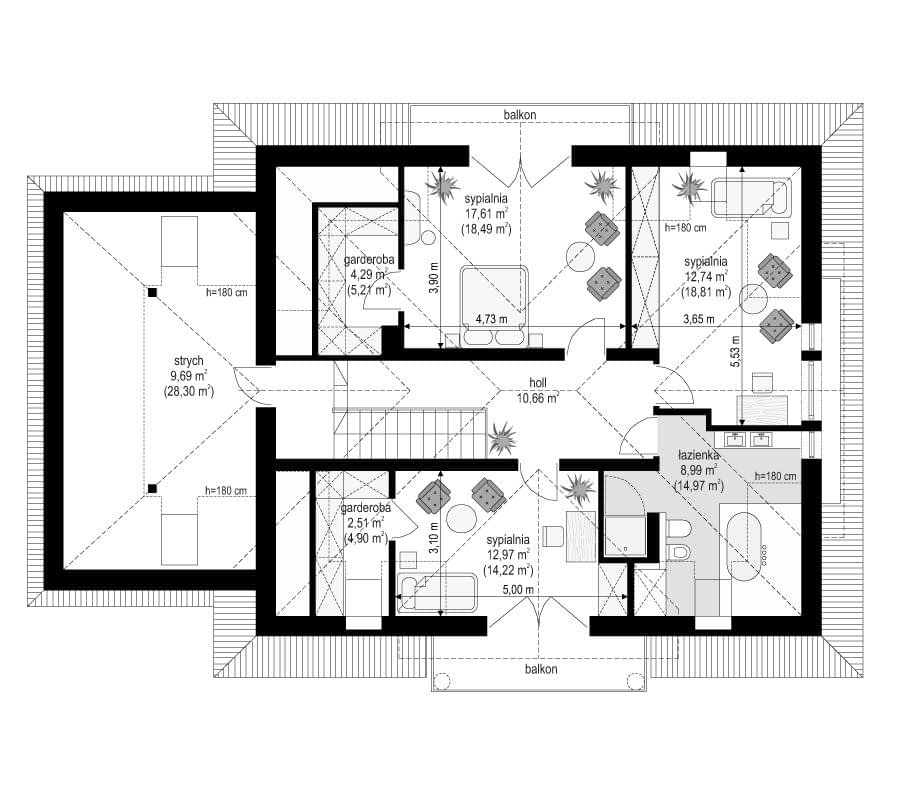

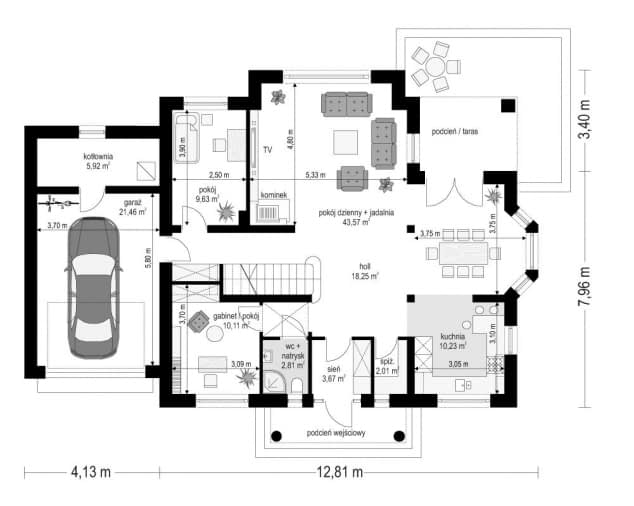

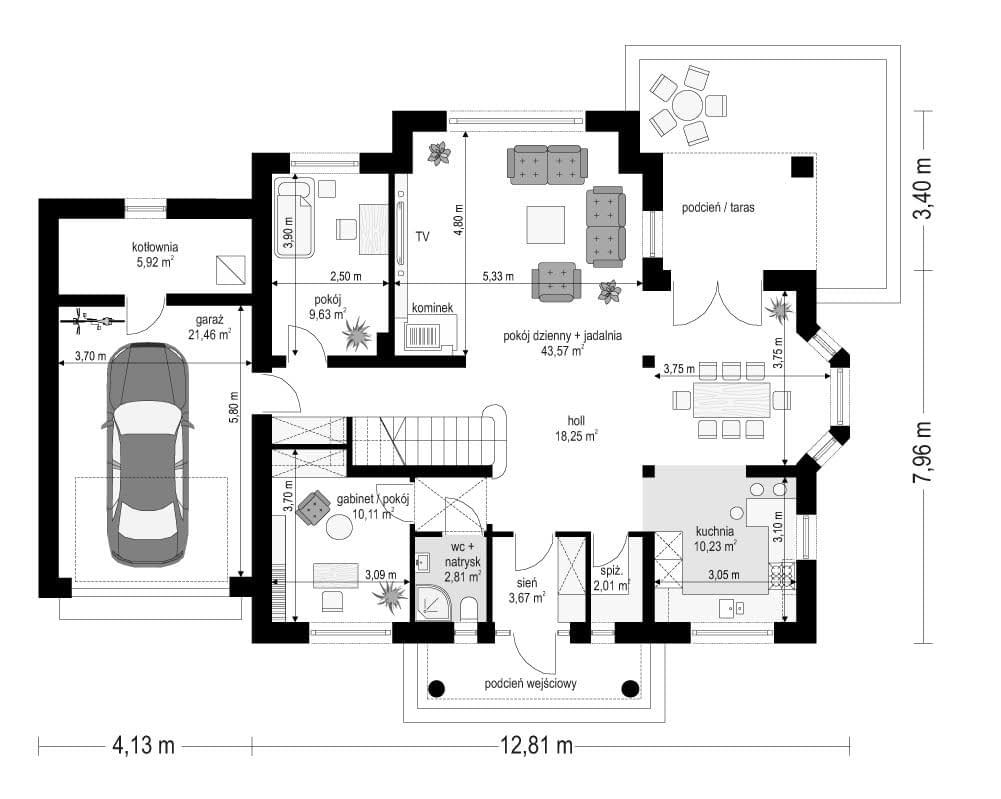

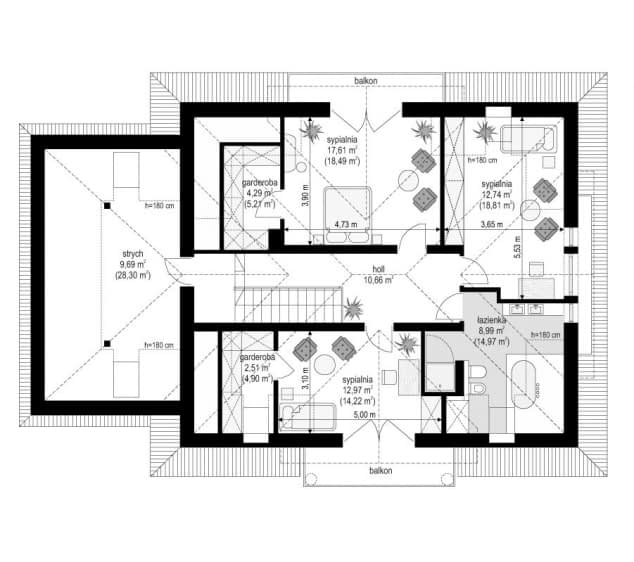

Rzuty

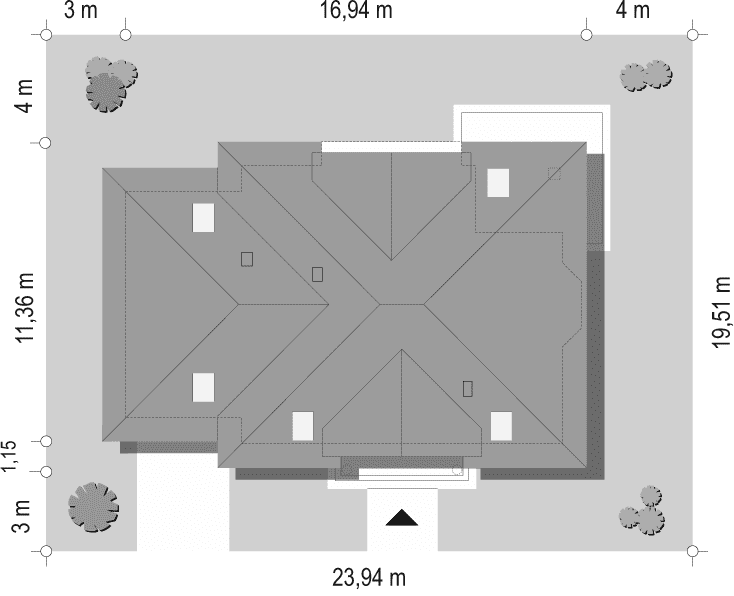

sytuacja

Dane techniczne

Powierzchnia użytkowa170.05 m²
Powierzchnia netto175.97 m²
Powierzchnia zabudowy160.06 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu262.6 m²
Kubatura862 m³
Długość domu11.36 m
Szerokość domu16.94 m
Wysokość domu8.8 m
Poddaszeużytkowe
Minimalne wymiary działki19.51 x 23.94m
GarażJednostanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu40°

Koszty budowy

Stan surowy220648 zł
Stan surowy zamknięty307945 zł
Koszt wykończenia298959 zł
Koszt instalacji76631 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
