Projekt domu Okruszek

Name: Okruszek
Brand: MG Projekt
SKU: okruszek
Price: 4910.00 PLN
Availability: InStock

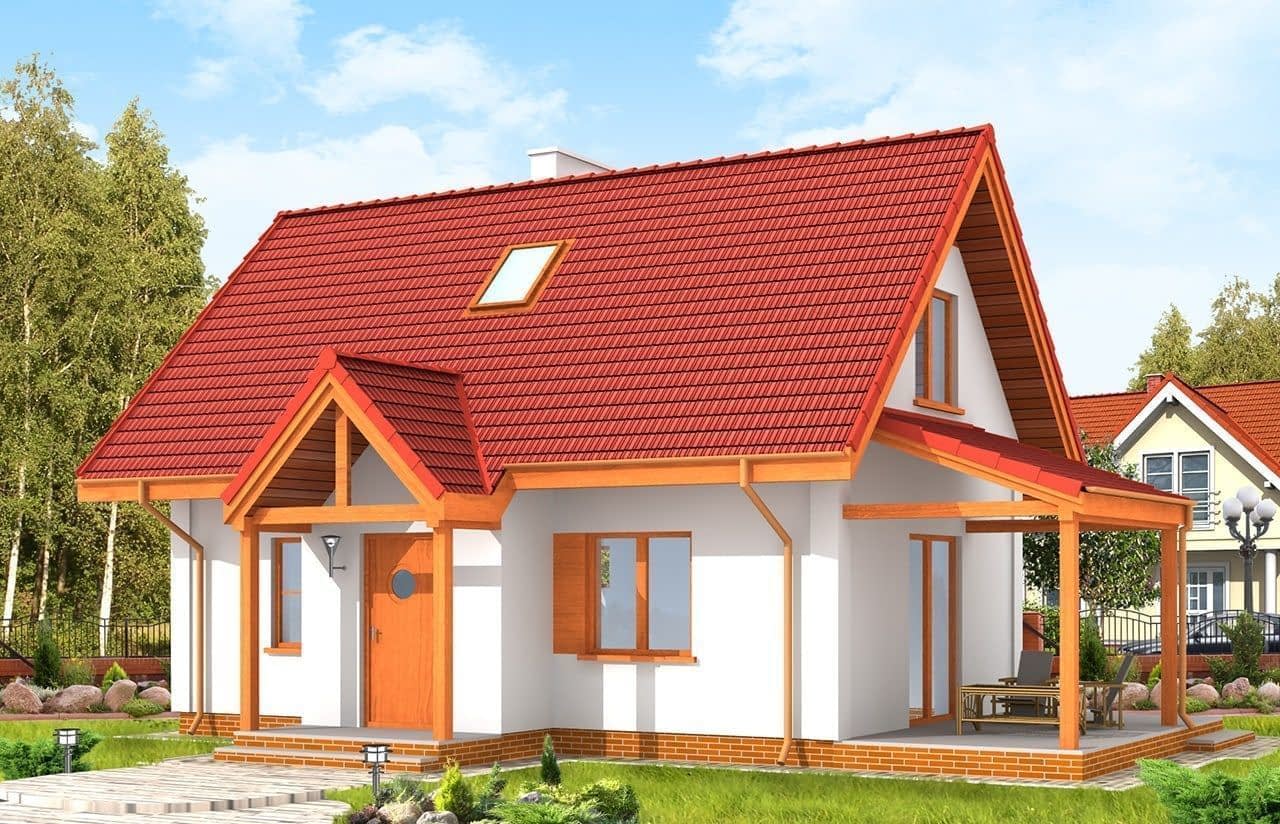

Projekt domu Okruszek – wizualizacja od frontu

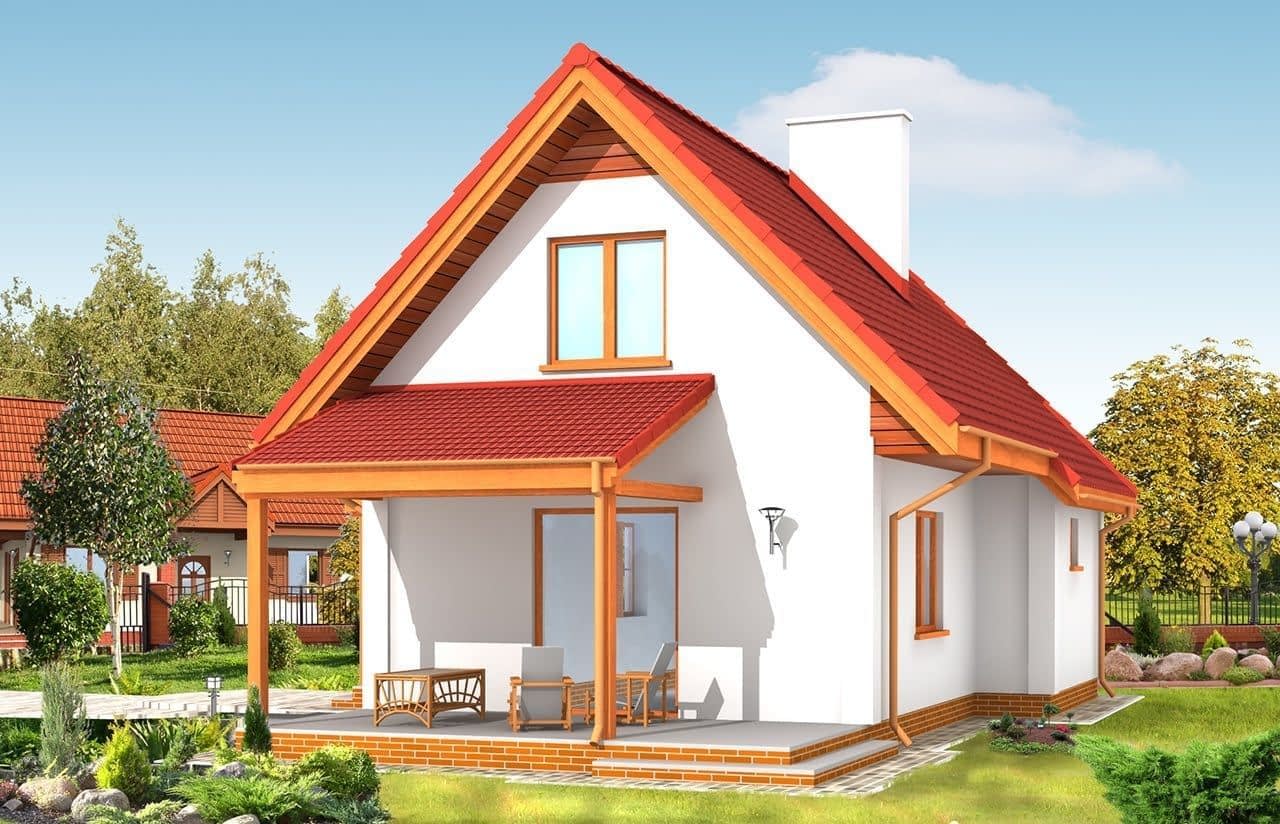

Projekt domu Okruszek – wizualizacja od strony ogrodu

Projekt domu Okruszek – wizualizacja 3D rzutu parteru

Projekt domu Okruszek – wizualizacja 3D rzutu poddasza

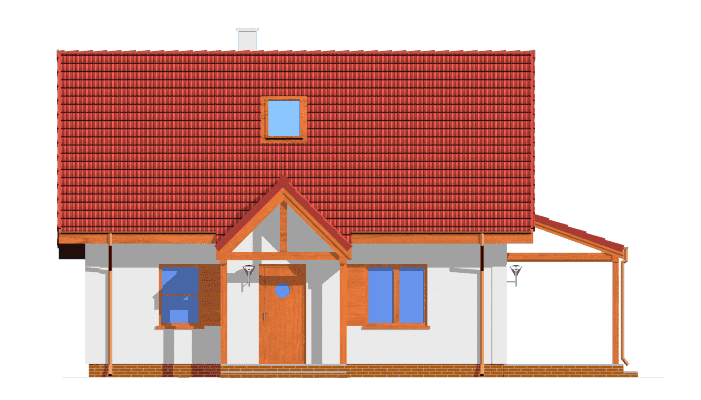

Projekt domu Okruszek – elewacja frontowa

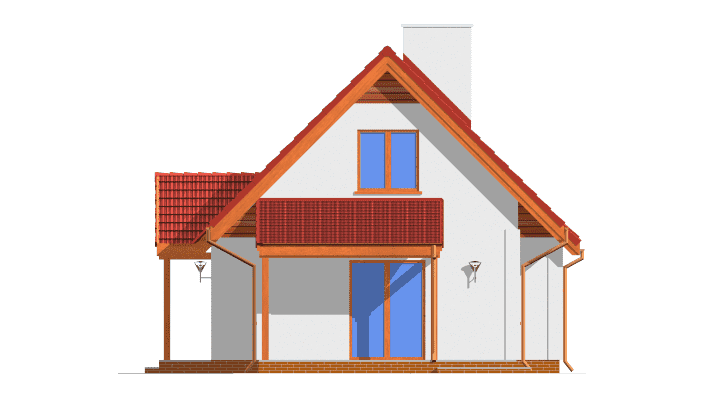

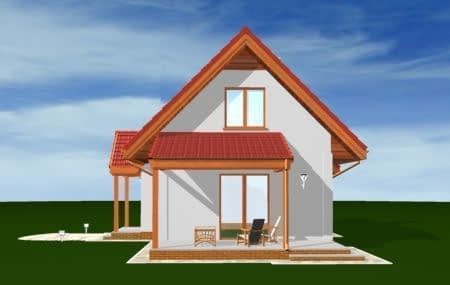

Projekt domu Okruszek – elewacja ogrodowa

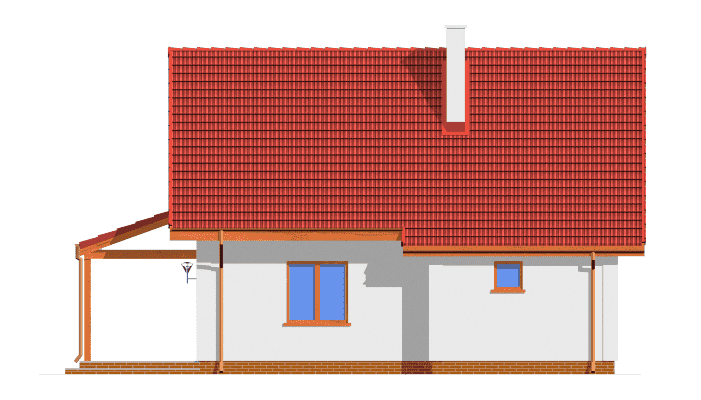

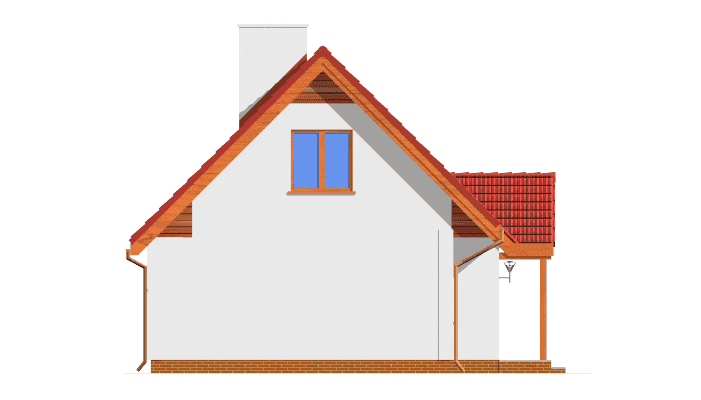

Projekt domu Okruszek – elewacja boczna prawa

Projekt domu Okruszek – elewacja boczna lewa

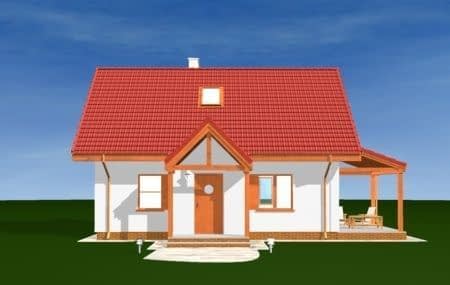

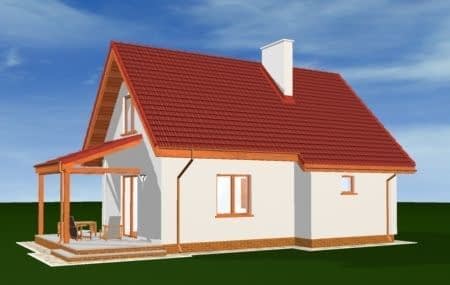

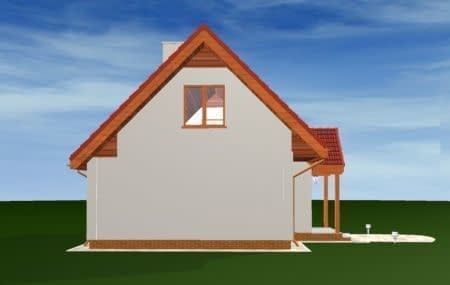

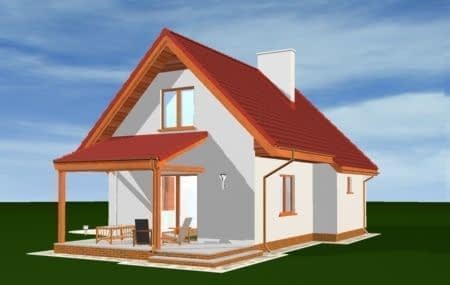

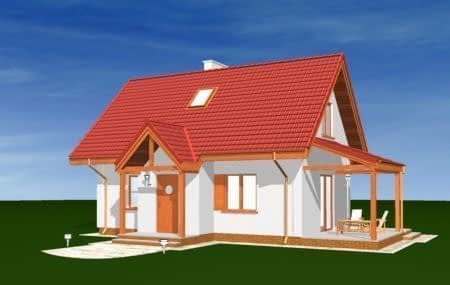

Projekt domu Okruszek – widok bryły domu 1

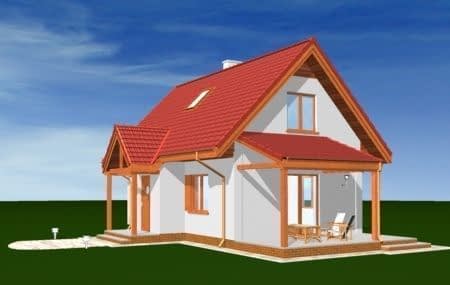

Projekt domu Okruszek – widok bryły domu 2

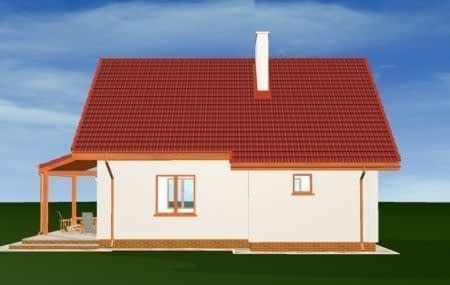

Projekt domu Okruszek – widok bryły domu 3

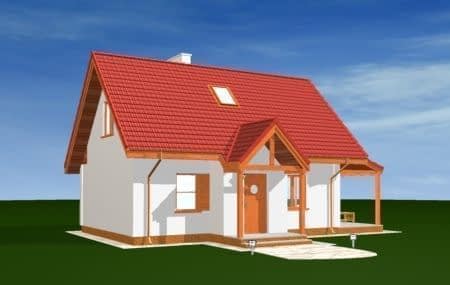

Projekt domu Okruszek – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 910 zł

Zadaj pytanie

Typ projektuLetniskowy
StylTradycyjny
Powierzchnia użytkowa66.62 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Okruszek to projekt małego domu z poddaszem użytkowym o powierzchni 66,62 m², częściowo podpiwniczonego – rozbudowana wersja projektu Sosenka. Dodano pomieszczenie gospodarcze, przedsionek z daszkiem i częściowo zadaszony taras. Dom sprawdzi się jako letniskowy lub całoroczny dla małej rodziny.

Tani w budowie i utrzymaniu

Prosta bryła pod dachem dwuspadowym o nachyleniu 45° jest niedroga w budowie, a jej kształt przewidziano z myślą o ewentualnej rozbudowie. Częściowa piwnica przyda się np. na hydrofor.

Wnętrze

Na parterze jest duży salon z kominkiem i wyjściem na taras, na poddaszu – dwie obszerne sypialnie. Dom ma 3 pokoje i łazienkę.

wymiary budynku: 9,00 × 7,55 m
minimalna działka: 17,30 × 15,55 m
wysokość budynku: 6,68 m
kubatura: 317 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 152 tys. zł, roboty wykończeniowe ok. 219 tys. zł, instalacje ok. 84 tys. zł, a realizacja domu pod klucz ok. 371 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz małego domu na działkę rekreacyjną? Zamów projekt domu Okruszek na wbudowie.pl – są też wersje bez piwnicy i z pełnym podpiwniczeniem.

Konstrukcja

Fundamenty: żelbetowe wylewane

Ściany zewnętrzne: bloczki z betonu komórkowego + styropian lub pustaki ceramiczne + styropian

Strop: drewniany lub żelbetowy Teriva

Elewacje: tynk cienkopowłokowy

Pokrycie dachu: dachówka ceramiczna lub blachodachówka

Rzuty

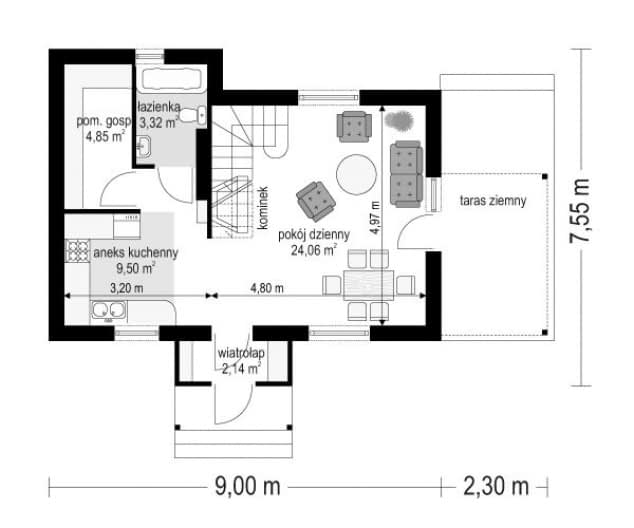

Parter

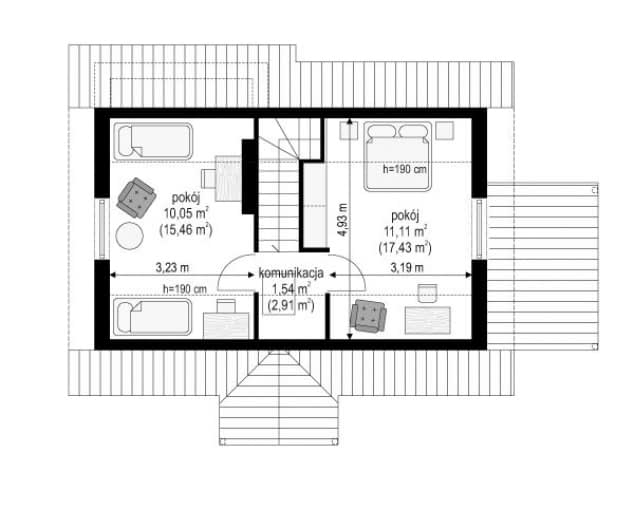

Poddasze

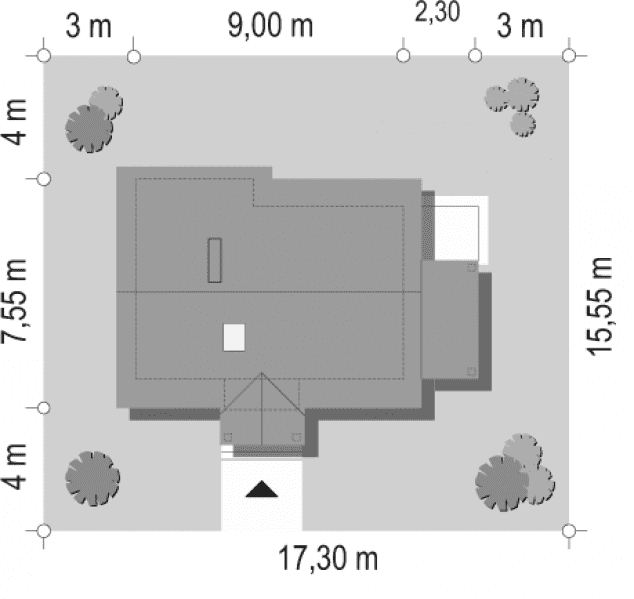

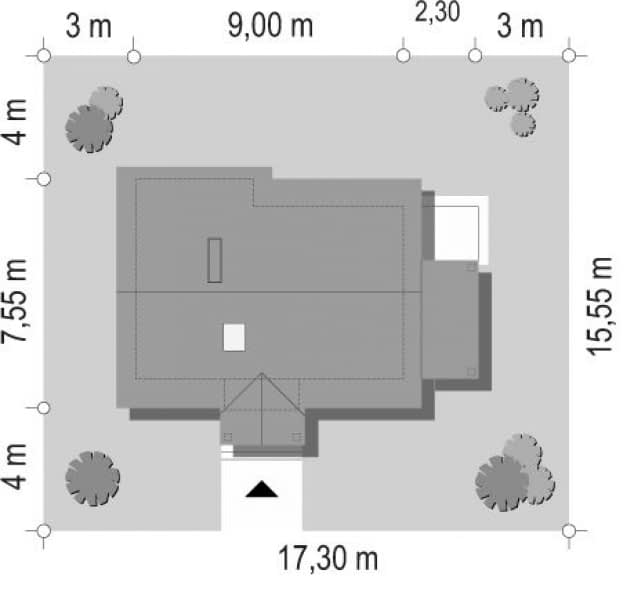

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa66.62 m²
Powierzchnia netto66.62 m²
Powierzchnia zabudowy55.88 m²
KominekTak
Liczba łazienek1
Liczba pokoi3
Powierzchnia dachu122.5 m²
Kubatura317 m³
Długość domu7.55 m
Szerokość domu9 m
Wysokość domu6.68 m
Poddaszeużytkowe
Energia pierwotna68 kWh/m²/rok
Energia końcowa63.6 kWh/m²/rok
Minimalne wymiary działki15.55 x 17.3m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Instalacja grzewcza

EUco50.7 kwH/m²/rok

Koszty budowy

Stan surowy91719 zł
Stan surowy zamknięty151814 zł
Koszt wykończenia219167 zł
Koszt instalacji84124 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
