- Typ projektuWolnostojący
- Powierzchnia użytkowa129.72 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom podpiwniczony. Duży salon z aneksem kuchennym, kominkiem , wyjściem na taras i schodami na poddasze i do piwnicy. Łazienka, korytarz, wiatrołap i garderoba. Na poddaszu cztery pokoje, łazienka, komunikacja i dwa balkony. W piwnicach kotłownia, skład opału, piwnice i komunikacja. Zwarta bryła budynku i dach dwuspadowy sprzyjają taniej i szybkiej budowie i niskim kosztom eksploatacji. Trzy pokoje poddasza mają balkon. Dom łatwy i tani w budowie. Liczne warianty projektu.Rzuty

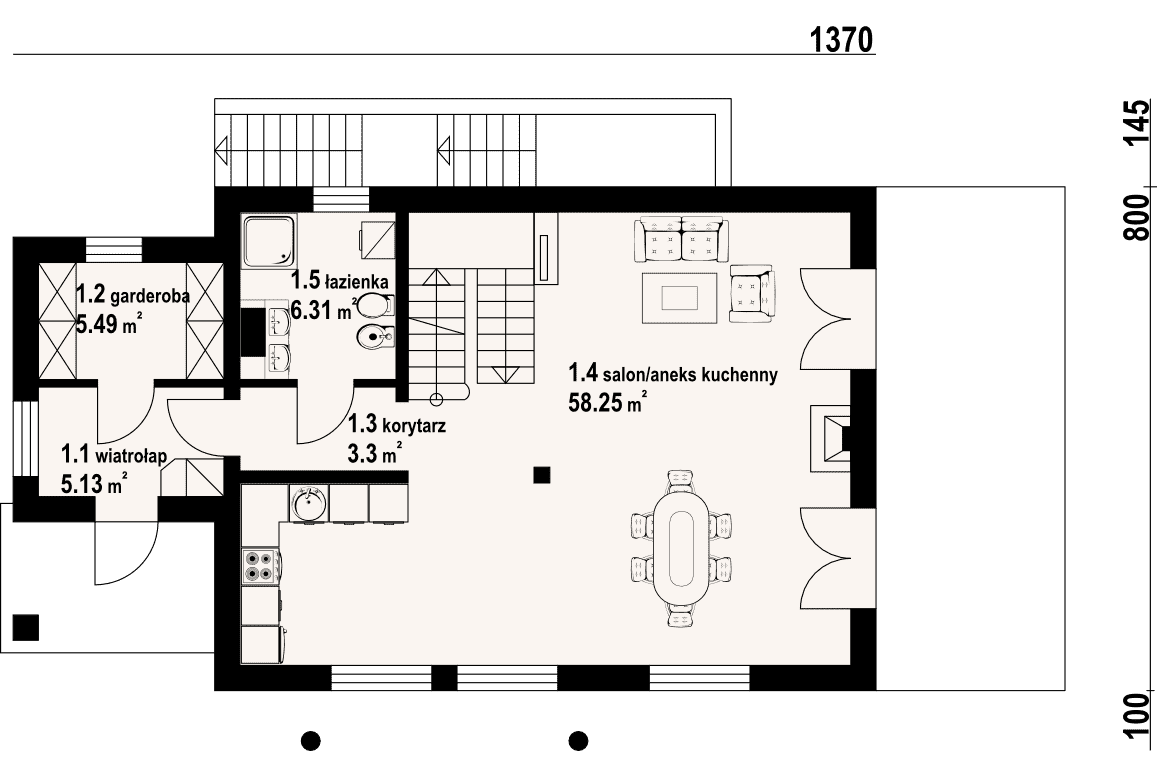

Parter
- 1.1 - wiatrołap5.13 m²
- 1.2 - garderoba5.49 m²
- 1.3 - korytarz3.3 m²
- 1.4 - kuchnia, salon58.25 m²
- 1.5 - łazienka6.31 m²

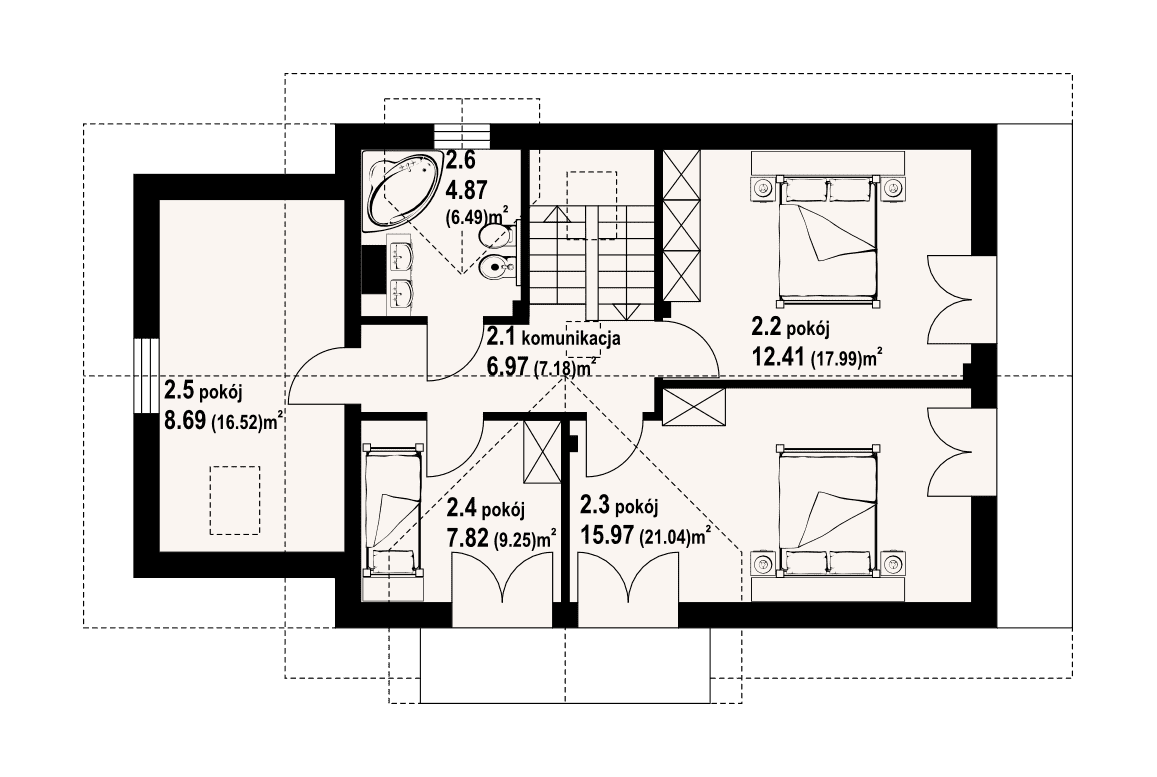

Poddasze
- 2.1 - komunikacja6.97 m²
- 2.2 - pokój12.41 m²
- 2.3 - pokój15.97 m²
- 2.4 - pokój7.82 m²
- 2.5 - pokój8.69 m²
- 2.6 - łazienka4.87 m²

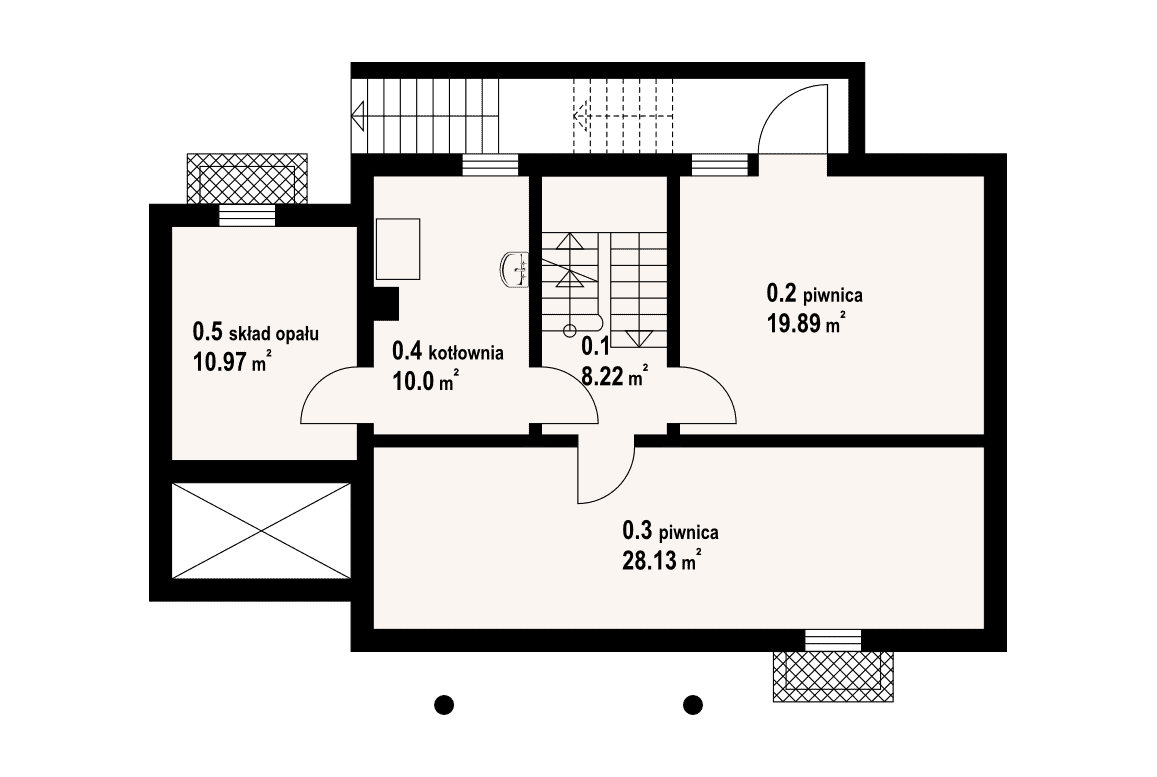

Piwnica
- 0.1 - komunikacja8.22 m²
- 0.2 - piwnica19.89 m²
- 0.3 - piwnica28.13 m²
- 0.4 - kotłownia10 m²
- 0.5 - skład opału10.97 m²

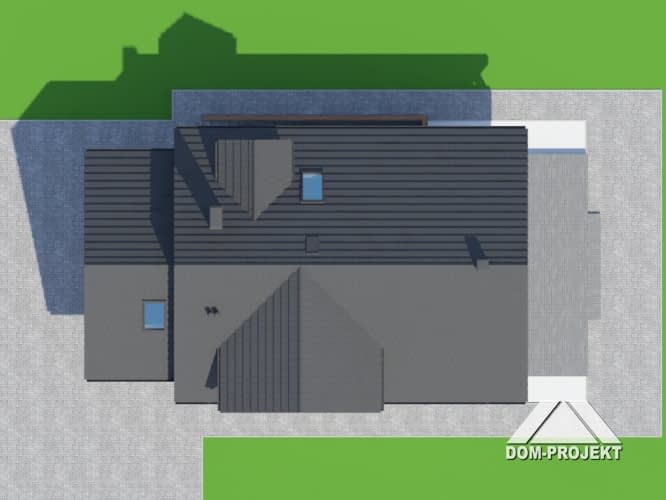

Sytuacja
Dane techniczne
- Powierzchnia użytkowa129.72 m²
- Powierzchnia netto234.16 m²
- Powierzchnia zabudowy106.99 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu207 m²
- Kubatura770 m³
- Wysokość domu7.92 m
- Energia pierwotna20.06 kWh/m²/rok
- Minimalne wymiary działki21.9 x 16.6m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy
Koszty budowy
- Koszt budowy255293 zł
- Koszt wykończenia160223 zł
- Koszt instalacji64221 zł
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

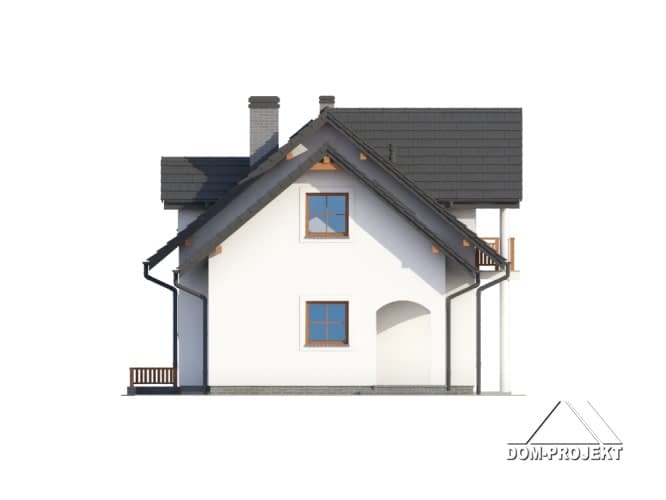

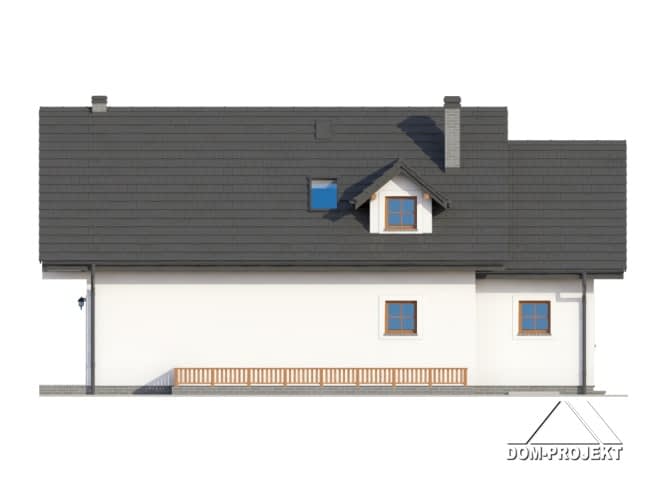

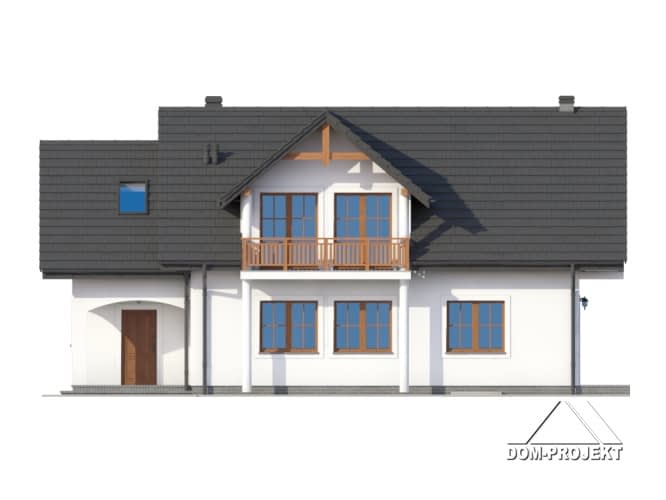

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
Inne warianty tego projektu
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys budowlany
400 zł
Dodatkowy egzemplarz projektu
400 zł
