Orkan wariant C

3 192 zł

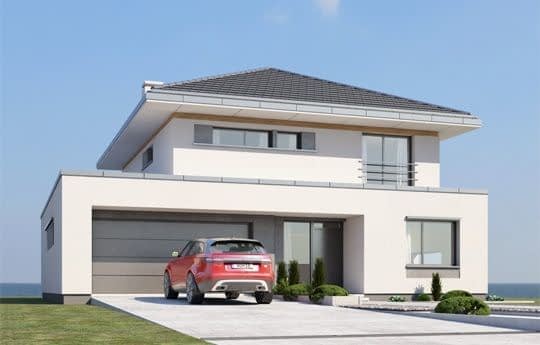

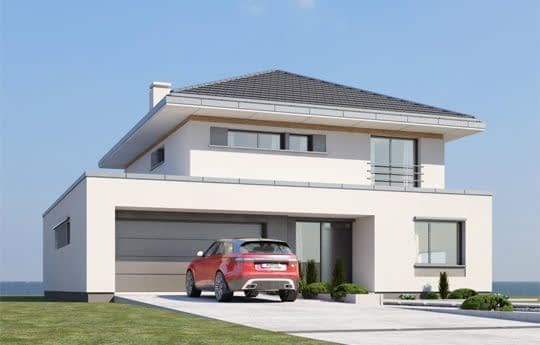

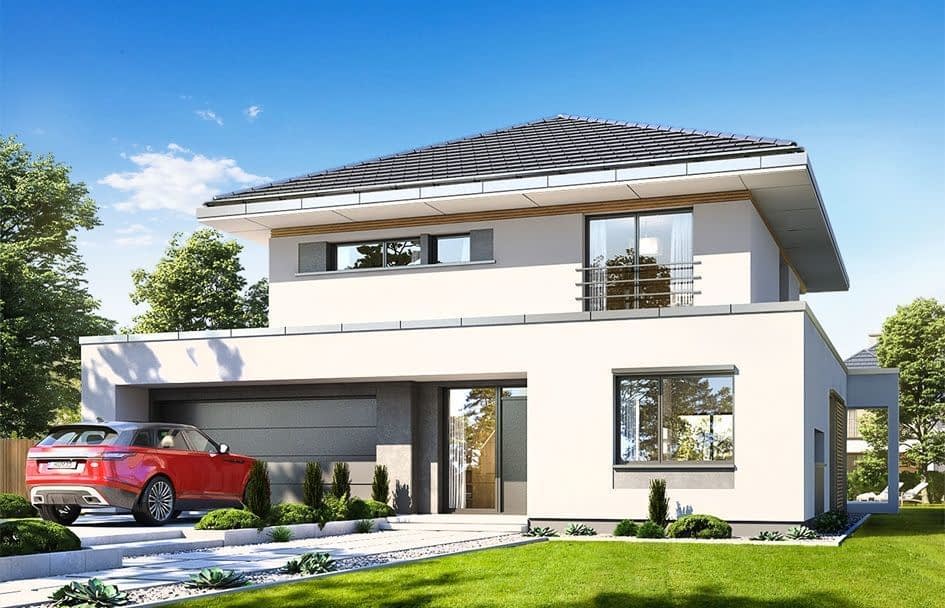

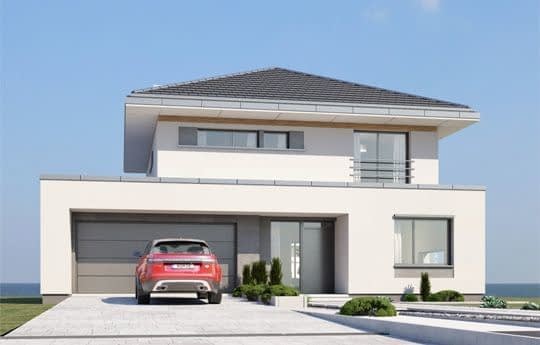

Projekt domu Orkan wariant C

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 990 zł3 192 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa178.92 m²
  • KondygnacjePiętrowy
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu21°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

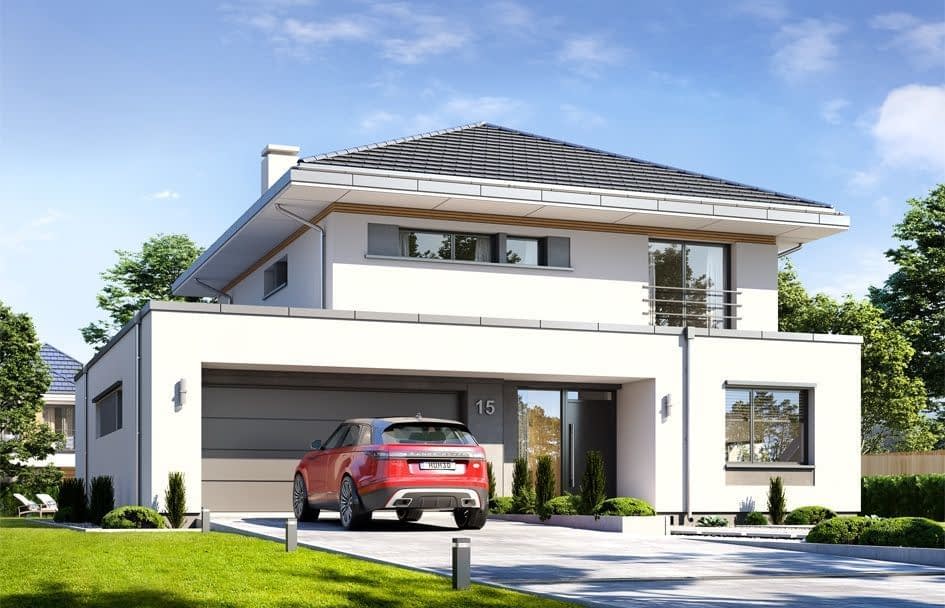

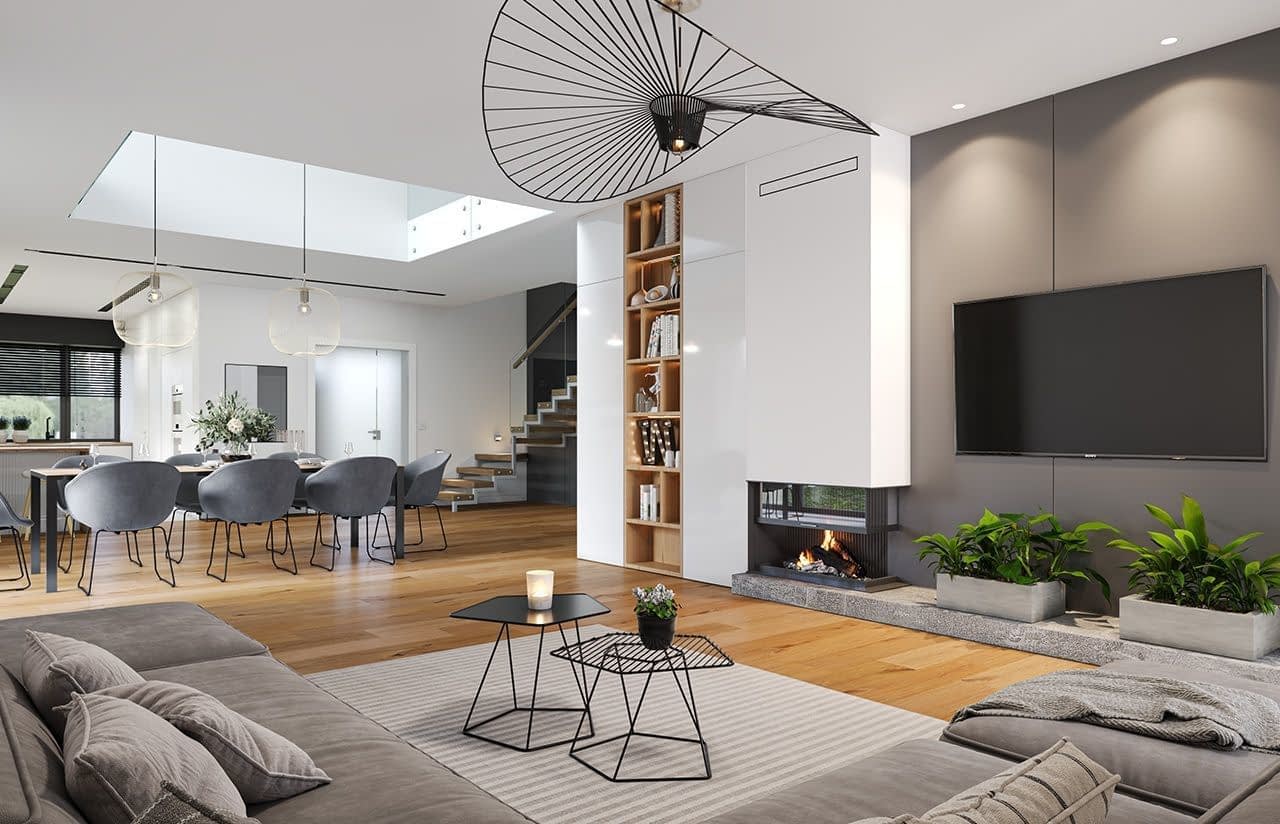

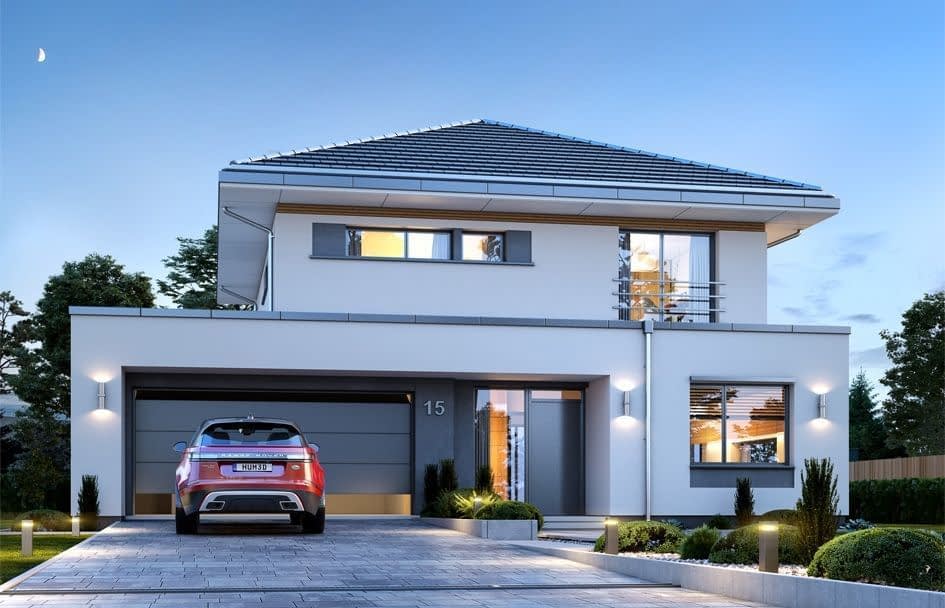

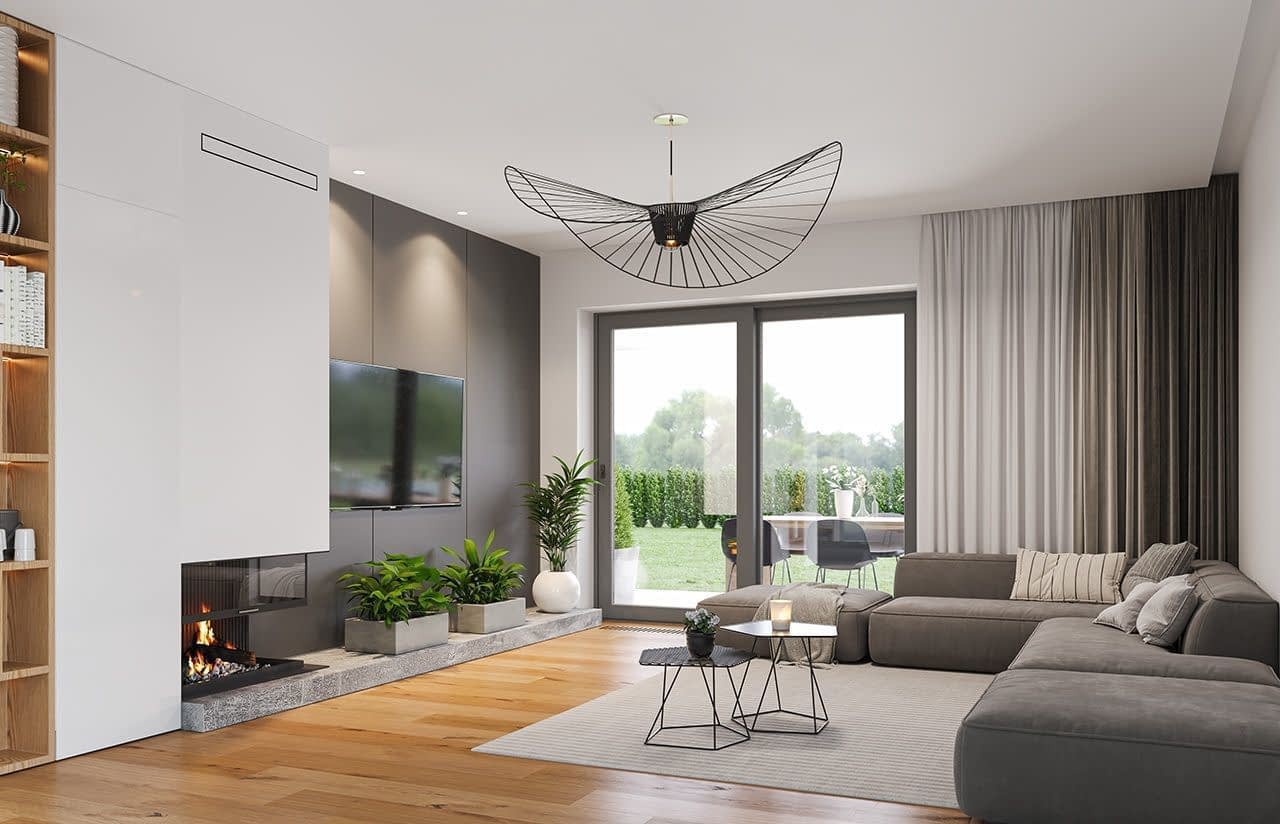

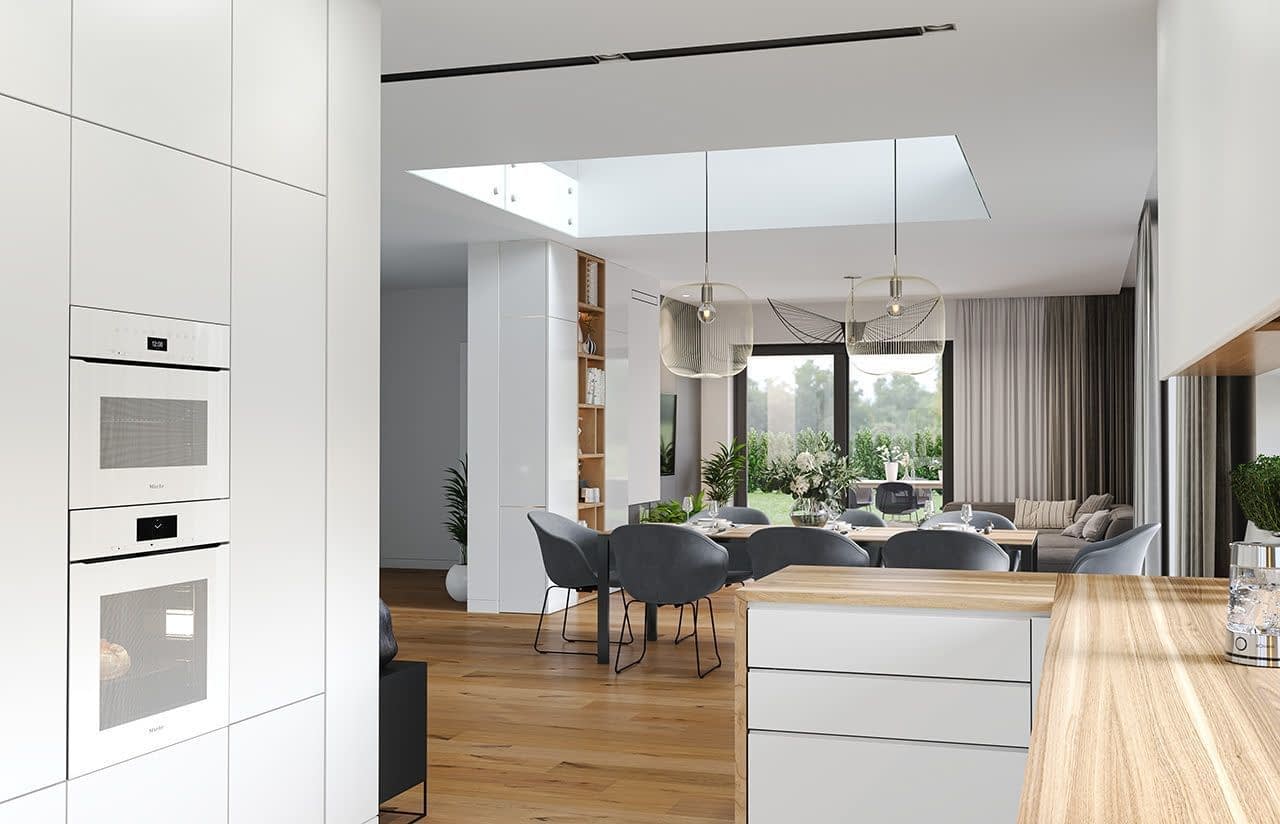

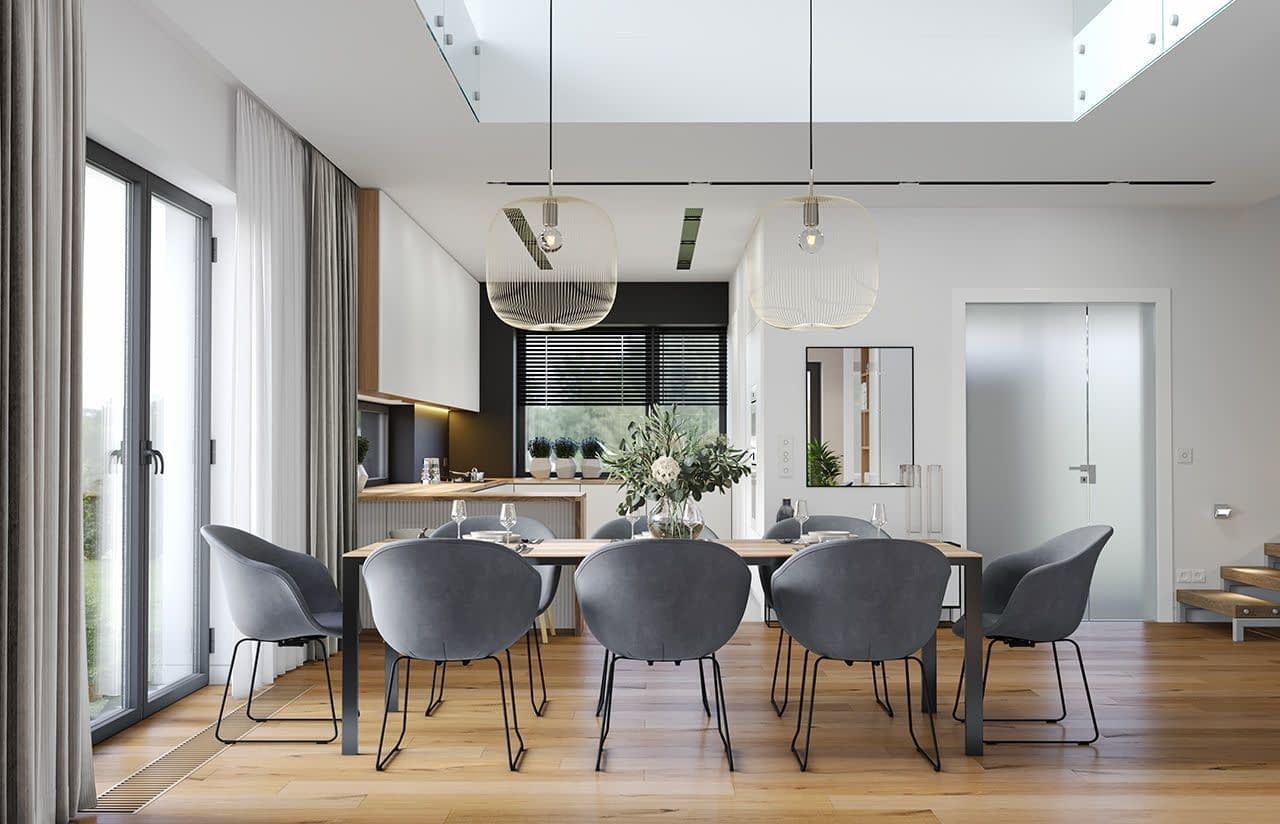

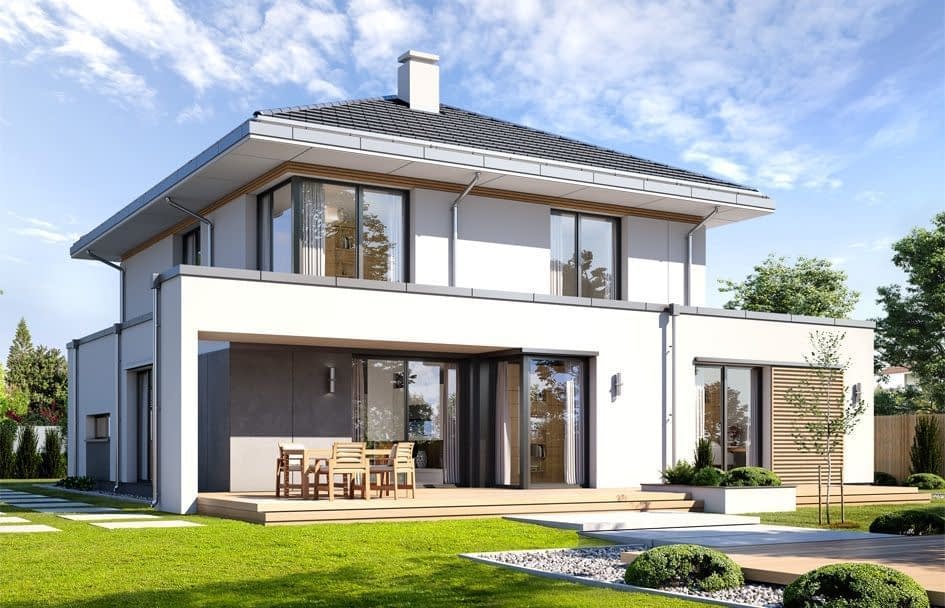

Orkan jest propozycją nowoczesnej, komfortowej willi miejskiej, będącej spełnieniem marzeń o wygodnym życiu w otoczeniu pięknych przedmiotów. Projekt ma oryginalną formę i stylistykę. Łączy w sobie cechy domu piętrowego z domem parterowym, z mocno przenikającym się wnętrzem z otaczającym ogrodem. Dzięki cofnięciu głównego piętrowego rdzenia budynku uzyskaliśmy bardziej rozczłonkowaną, bliższą ludzkiej skali bryłę domu. Taki zabieg wprowadził do architektury projektu właściwe proporcje i skalę. Dom jest jednocześnie duży i mały, wysoki i niski, rozległy i zwarty w sobie. Sylwetkę budynku zaprojektowano wprowadzając wzajemnie kontrastujące ze sobą fragmenty jasnych i ciemnych ścian. Duże przeszklenia okien i drzwi balkonowych dobrze doświetlają wnętrze i łączą pomieszczenia z ogrodem. Na parterze zaprojektowano otwartą część dzienną, z salonem, jadalnią, holem z pięknie wyeksponowanymi schodami, oraz kuchnią. Na dolnej kondygnacji mamy też - co jest rzadkością w niedużych domach piętrowych - dwa dodatkowe pokoje : apartament sypialny z łazienką i garderobą i pokój - gabinet. Dzięki temu mamy w projekcie pięć pokoi i salon. Na parterze mieści się podwójny garaż i kotłownia. Na piętrze znajdują się trzy sypialnie, dwie łazienki i pralnia. Kondygnacje połączone są ze sobą otworem schodowym z dwukondygnacyjną ścianą – galerią, oraz dodatkowo pustką nad jadalnią z antresolą na piętrze (pustkę można też zabudować dodając kolejny pokój na piętrze). Orkan ma dość prostą konstrukcję, zaprojektowano go z energooszczędnych nowoczesnych materiałów. Koszty utrzymania budynku nie będą wysokie. Projekt jest doskonałą propozycją dla osób zamierzających budować dom piętrowy, ale chcący czegoś bardziej oryginalnego niż zwykła piętrowa kostka, a jednocześnie pragnących domu o nowoczesnej architekturze. Zapraszamy !

Wariant projektu ze zmienionym kątem nachylenia dachu na 21 stopni. * kliknij na link "pobierz plik szczegółowy"- zobacz zwymiarowane rysunki projektu

Pobierz plik szczegółowy

Pobierz zestawienie materiałowe


Konstrukcja

  • Fundamenty - betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne - ściany murowane - pustaki porotherm 25 + styropian
  • Strop - monolityczny betonowy
  • Elewacje - tynk cienkowarstwowy
  • Pokrycie dachu - dachówka

Charakterystyka Energetyczna

Dla budynku z wentylacją mechaniczną i rekuperacją:

  • Ep - 74,49 kWh/(m2)
  • EUco - 33,42 kWh/(m2 rok)

Istnieje możliwość dostosowania projektu do standardu NF40

(prosimy o kontakt z pracownią)

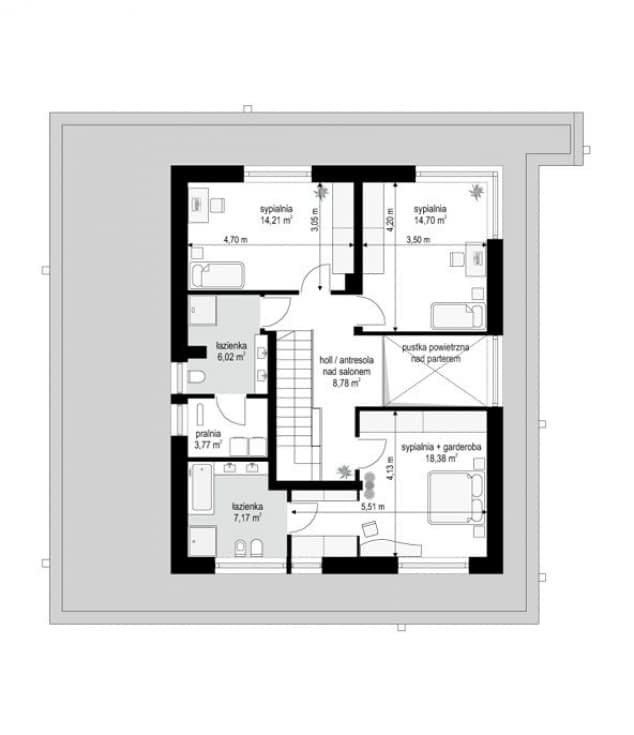

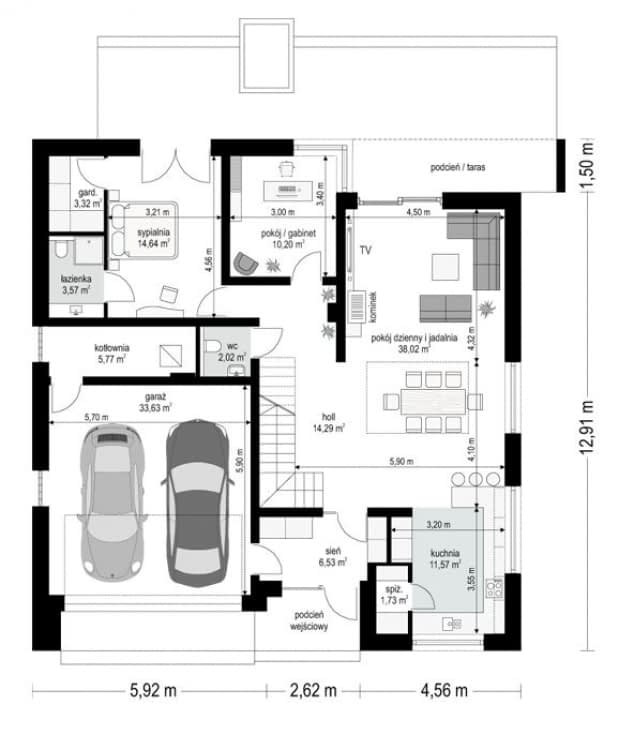

Rzuty

Dane techniczne

  • Powierzchnia użytkowa178.92 m²
  • Powierzchnia netto184.69 m²
  • Powierzchnia zabudowy185.68 m²
  • Kominek1
  • Liczba łazienek4
  • Liczba pokoi5
  • Powierzchnia dachu158.5 m²
  • Kubatura983 m³
  • Długość domu14.41 m
  • Szerokość domu13.82 m
  • Wysokość domu8.45 m

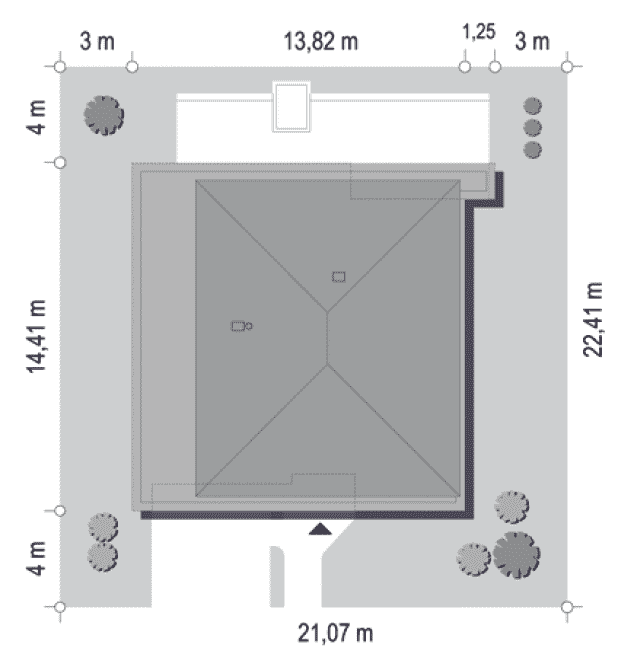

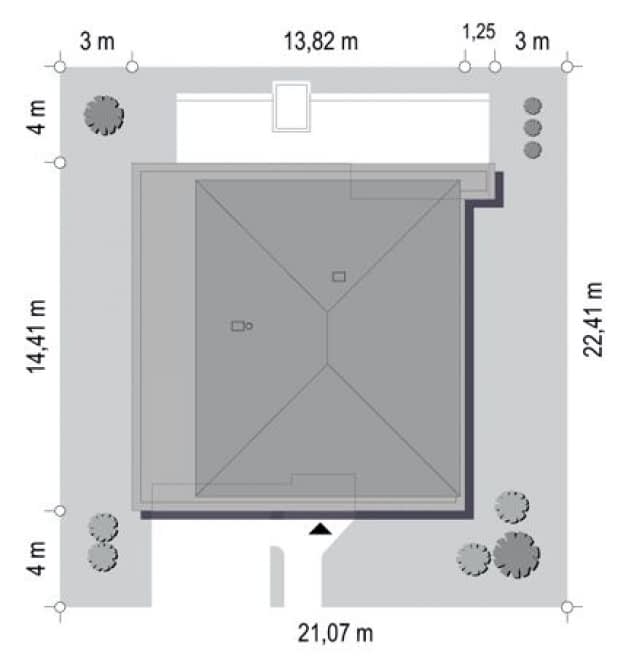

  • Minimalne wymiary działki22.41 x 22.41m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu21°

Koszty budowy

  • Stan surowy190112 zł
  • Stan surowy zamknięty277902 zł
  • Koszt wykończenia268698 zł
  • Koszt instalacji95932 zł

Zawartość projektu

W komplecie dokumentacji projektowej, którą Państwo od nas otrzymujecie, znajdują się cztery egzemplarze projektu architektoniczno-budowlanego, a w każdym z nich:

Projekt architektoniczny z częścią konstrukcyjną zawierający:

  • opis architektoniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę)

Część rysunkowa architektura i konstrukcja:

  • rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50
  • przekroje przez budynek / budynek skali 1:50
  • elewacje budynku / w skali 1:50
  • zestawienie stolarki budowlanej okiennej i drzwiowej
  • szczegóły konstrukcji i ewentualne szczegóły budowlane

Część instalacyjna:

  • część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują)

Część rysunkowa do projektów instalacji:

  • schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej
  • schematy instalacji wodno-kanalizacyjnej i ciepłej wody
  • schematy instalacji grzewczych
  • schemat instalacji gazowej (jeśli występują)

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych
  • Zmianę obrysu wewnętrznego ścian zewnętrznych
  • Zmianę układu ścian wewnętrznych działowych
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów
  • Likwidację lub dodanie dowolnej ilości lukarn, wykuszy, podcieni, balkonów, loggii, kolumn, pilastrów, ganków, werand
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych
  • Zmianę rodzaju pokrycia dachowego
  • Doprojektowanie bądź likwidacja podpiwniczenia – częściowego lub całkowitego
