Projekt domu Orlando

Autor projektu:DOMPASJA Pracownia Projektów Autorskich
2 600 zł
Kup projektZadaj pytanieNegocjuj cenę
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa171.9 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Koszty dostawy

Opis


Konstrukcja

ściany zewnętrzne: pustak ceramiczny + styropian (aleternatywnie silikaty, gazobeton)
strop: płyta żelbetowa
ogrzewanie: kocioł gazowy lub na paliwo stałe
dach: dachówka ceramiczny lub cementowa lub blachodachówka

Rzuty

Rzut

Rzut projektu Orlando - Rzut

Usytuowanie na działce

Rzut projektu Orlando - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa171.9 m²
  • Powierzchnia zabudowy221 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura1095 m³
  • Wysokość domu6.86 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki25 x 21m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja grzewczaGaz
  • Instalacja opcjonalnaPaliwo stałe

Zawartość projektu

Komplet dokumentacji projektowej składa się z 4 egzemplarzy.

Dokumentacja projektowa składa się z następujących części:

Część architektoniczna. Opis techniczny do projektu architektoniczno-budowlanego w zakresie architektury

  • Rzut fundamentów
  • Rzut parteru
  • Rzut poddasza
  • Rzut wiezby dachu
  • Rzut połaci dachu
  • Przekrój A-A i przekrój B-B
  • Przekrój C-C

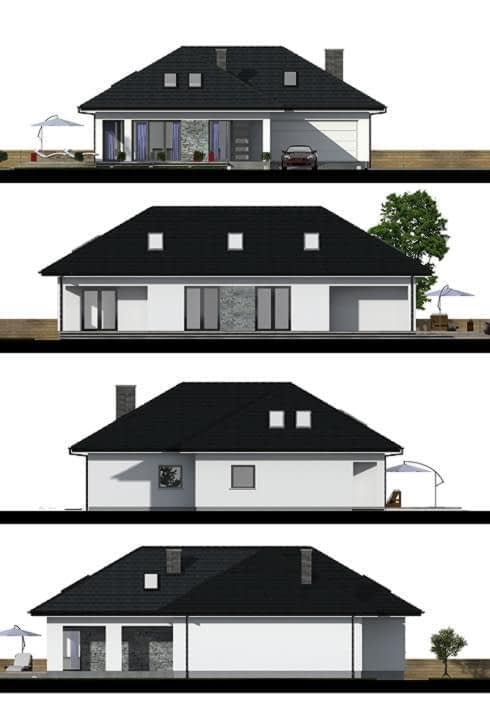

  • Elewacja frontowa elewacja tylna
  • Elewacja boczna 1 i elewacja boczna 2
  • Zestawienie stolarki okiennej i drzwiowej

Część konstrukcyjna.Opis techniczny do projektu architektoniczno-budowlanego w zakresie konstrukcji. Wyciag z obliczen statyczno-wytrzymałosciowych

  • Rzut fundamentów
  • Strop poddasza
  • Wiezba dachu
  • Przekroje A-A i przekrój B-B
  • Przekrój C-C
  • Detale wykonawcze stropu, szacunkowe zestawienie stali

Część instalacji sanitarnych.Opis techniczny dotyczacy instalacji sanitarnych

  • Rzut parteru instalacja wod-kan.
  • Rzut poddasza instalacja wod-kan.
  • Rzut parteru instalacja C.O.
  • Rzut poddasza instalacja C.O.
  • Rzut parteru instalacja gazowa
  • Rzut połaci dachu
  • Rozwiniecie instalacji kanalizacji sanitarnej
  • Rozwiniecie instalacji wodociagowej
  • Rozwiniecie instalacji C.O.
  • Rozwiniecie instalacji gazowej

Część instalacji elektrycznej. Opis instalacji elektrycznych

  • Schemat ideowy tablicy TR
  • Rzut parteru
  • Rzut poddasza
  • Instalacja odgromowa

Niezbędne uprawnienia projektantów

Zgody na zmiany w projekcie

Wszystkie projekty domów są zgodne z nowymi przepisami obowiązującymi od 1 stycznia 2017 r.
