ORLEAN 3 dom letniskowy z poddaszem

2 699 zł
Projekty>Domy>Projekt domu ORLEAN 3 dom letniskowy z poddaszem

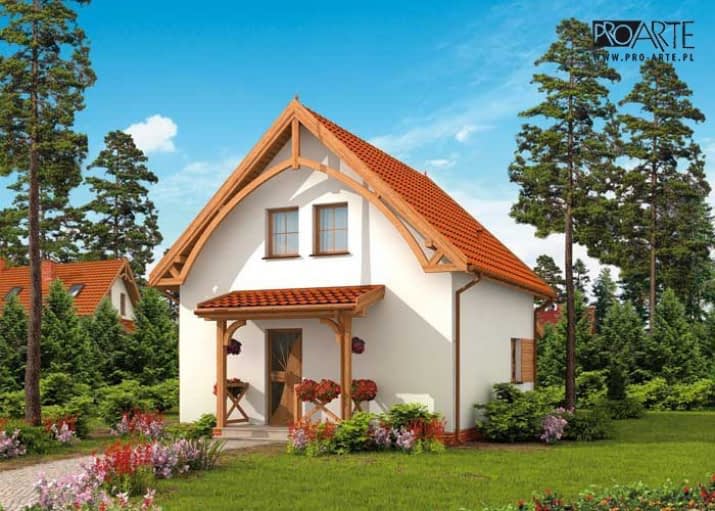

Projekt domu ORLEAN 3 dom letniskowy z poddaszem

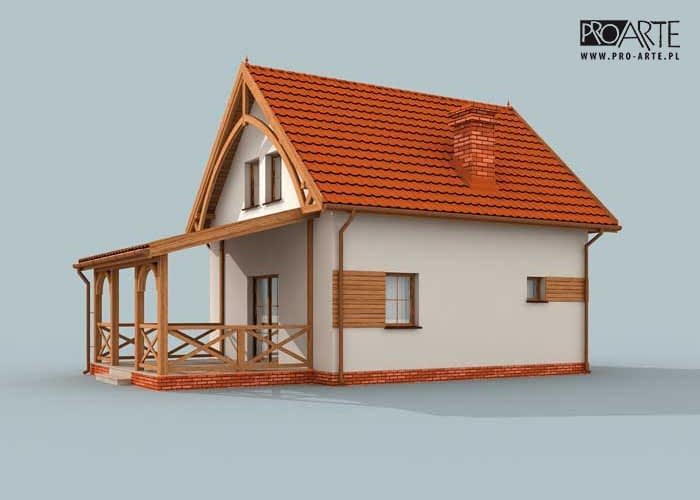

ORLEAN 3 dom letniskowy z poddaszem - wizualizacja 2

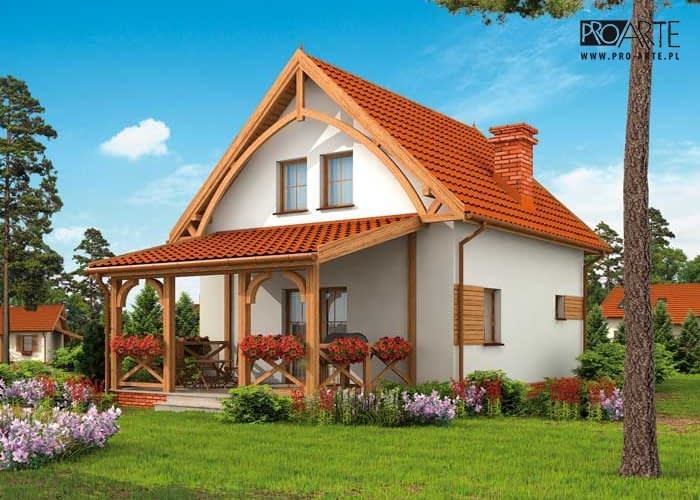

ORLEAN 3 dom letniskowy z poddaszem - wizualizacja 3

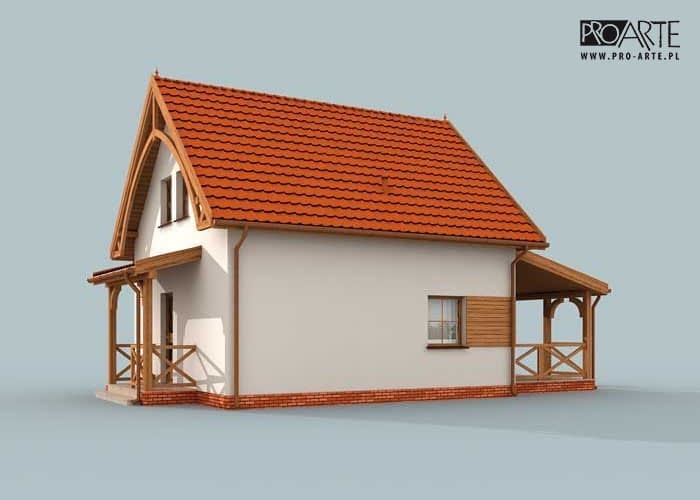

ORLEAN 3 dom letniskowy z poddaszem - wizualizacja 4
ORLEAN 3 dom letniskowy z poddaszem - wizualizacja 5
ORLEAN 3 dom letniskowy z poddaszem - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 699 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa65.2 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

ORLEAN 3 - projekt domu letniskowego. ORLEAN 3 to najdoskonalszy projekt z seriiOrlean. Za jego niepowtarzalny styl odpowiedzialne są przewidywanie praktycznych zastosowań projektu oraz jego dopracowanie w każdym szczególe. Uwagę zwraca poddasze z dwoma oknami wychodzącymi na zachód, pod nimi znajduje się gustowny, drewniany ganek, nadający wejściu estetycznego charakteru. Dach z obu stron spinają eleganckie gotowe jętki ozdobne, do kupienia w całości. Weranda ze ślicznym balkonem stanowiącym jej zadaszenie znajduje się po przeciwnej stronie domu. Na parterze znajdziemy komunikację wiodącą do łazienki i pokoju dziennego z aneksem kuchennym. Miejscem centralnym skupiającym domowników, nie tylko w zimowe wieczory, będzie z pewnością znajdujący się w salonie kominek. Na poddaszu zostały rozmieszczone trzy sypialnie, każda z nich posiada własne wyjście na klatkę schodową.

Zobacz inne projekty tej serii:
Orlean
Orlean 2
Orlean 3
Orlean 4
Orlean 5


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna:

- powierzchnia zabudowy budynku -49,64m2
- powierzchnia werandy i podestów -24,05m2
- powierzchnia użytkowa parteu + weranda + poddasze = 37,41 + 17,46 + 27,79m2
- kubatura -395,00
- ściany zewnętrzne murowane gr. 30 cm
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany  wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr 23 cm.
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience
 Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.

Rzuty

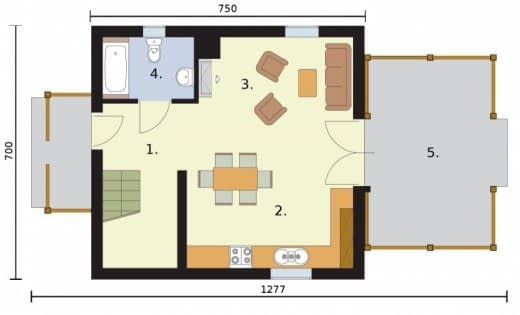

Rzut przyziemia

  • 1. Komunikacja6.95
  • 2. Kuchnia z aneksem jadalnym10.72
  • 3. Pokój dzienny15.68
  • 4. Łazienka4.06
  • 5. Weranda17.46
Rzut projektu ORLEAN 3 dom letniskowy z poddaszem - Rzut przyziemia

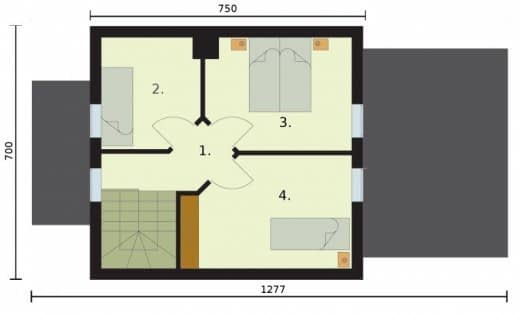

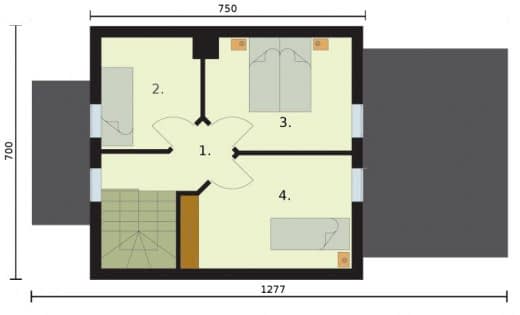

Rzut poddasza

  • 3. Pokój7.99
  • 4. Pokój8.69
  • 1. Komunikacja5.92
  • 2. Pokój5.19
Rzut projektu ORLEAN 3 dom letniskowy z poddaszem - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa65.2 m²
  • Powierzchnia zabudowy49.64 m²
  • Liczba pokoi9
  • Powierzchnia dachu121 m²
  • Kubatura395 m³
  • Wysokość domu7.74 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki14.8 x 15.3m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
