Projekt domu ORLEAN 7 C dom mieszkalny, całoroczny szkielet drewniany
Rabat -100 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa56.15 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja

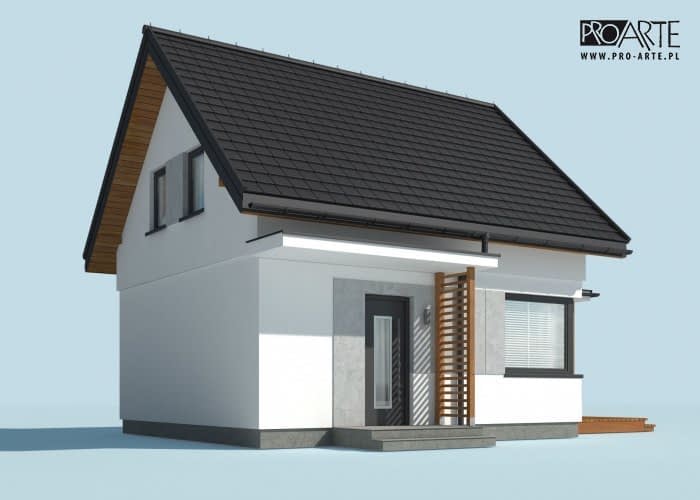

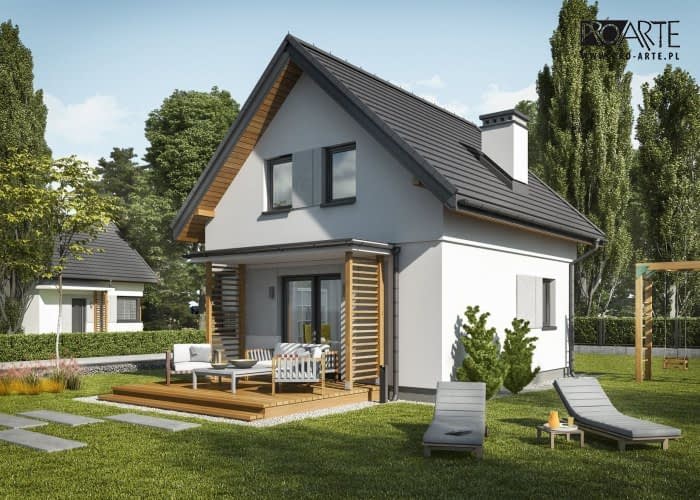

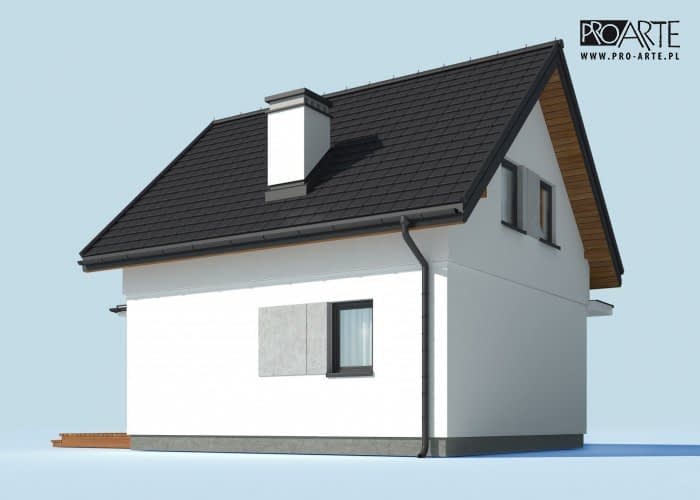

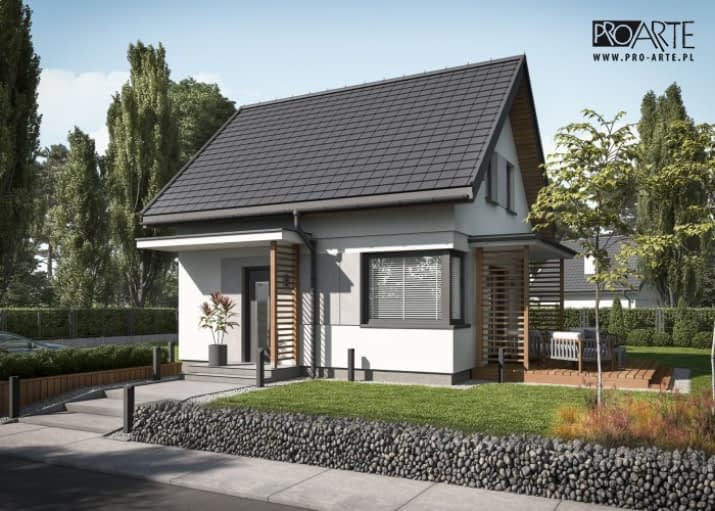

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym (nad częścią mieszkalną) oraz jednospadowym (podestem wejściowym i tarasem). Maksymalna wysokość budynku wynosi 7,39m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Budynek zaprojektowano w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej.
Rzuty

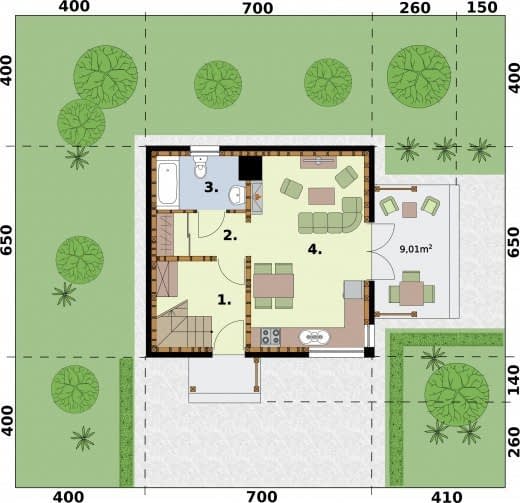

Rzut przyziemia
- 1 Wiatrołap z klatką schodową7.3
- 2 Garderoba1.2
- 3 Łazienka4.29
- 4 Pokój dzienny z aneksem kuchennym19.87

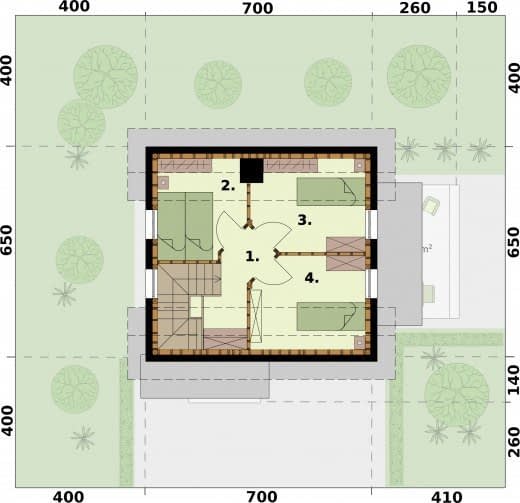

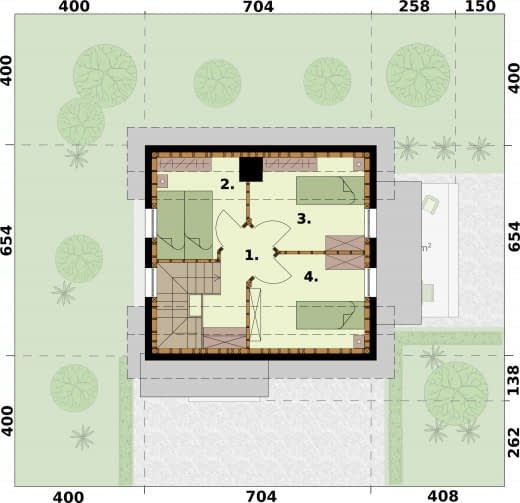

Rzut poddasza
- 1 Komunikacja4.71
- 2 Sypialnia5.48
- 3 Sypialnia6.56
- 4 Sypialnia6.76
Dane techniczne
- Powierzchnia użytkowa56.15 m²
- Powierzchnia zabudowy45.5 m²
- Liczba pokoi9
- Powierzchnia dachu86.5 m²
- Kubatura272.07 m³
- Wysokość domu7.39 m
- PoddaszeUżytkowe
- Minimalne wymiary działki15.1 x 14.5m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
