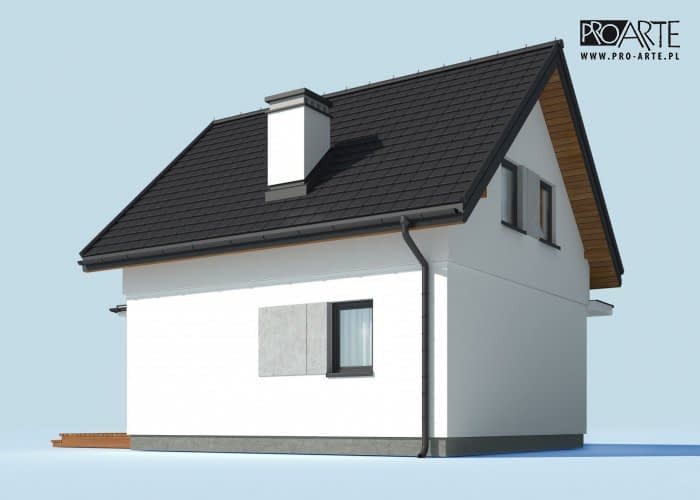

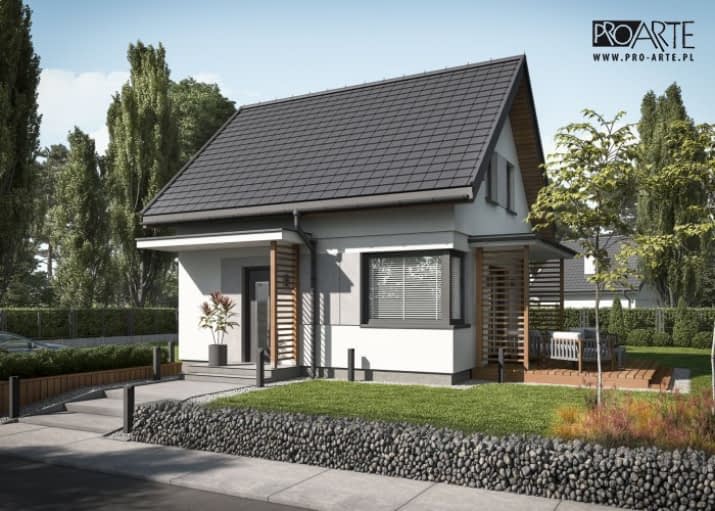

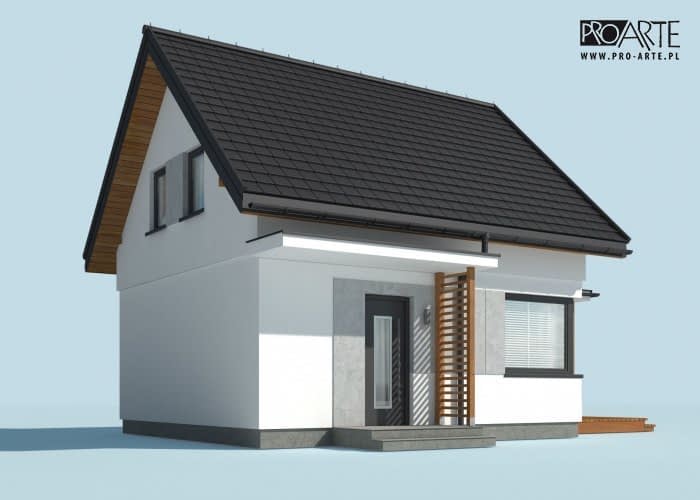

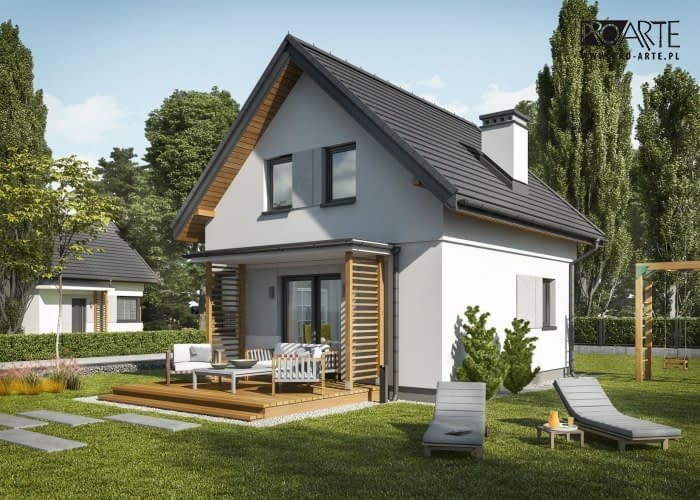

Projekt domu ORLEAN 7 dom letniskowy
- Typ projektuLetniskowy
- Powierzchnia użytkowa56.46 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
ORLEAN 7 dom letniskowy lub całoroczny, mieszkalny
W przypadku zamówienia wersji szkieletowej letniskowej konieczny jest czas oczekiwania na przygotowanie dokumentacji w tym wariancie. Natomiast wersje mieszkalne oraz szkieletowe są natomiast dostępne od ręki.

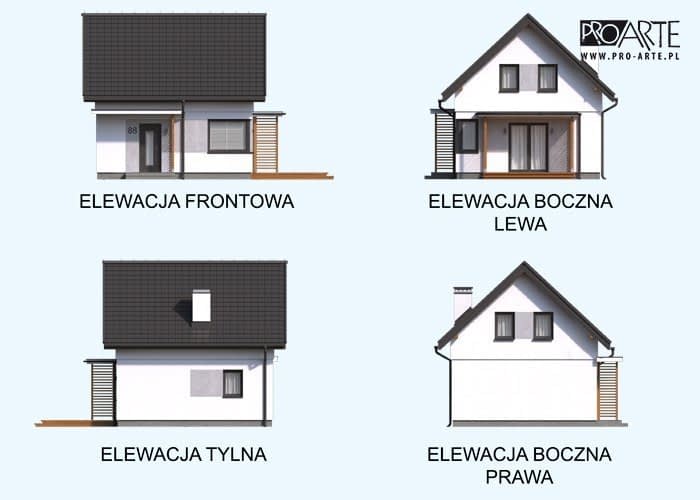

to odświeżona wersja flagowego projektu domu ORLEAN, nowa aranżacja elewacji uwspółcześniła ten bestsellerowy projekt domu. Wewnątrz mamy ten sam układ z podziałem na strefę dzienną oraz nocną.
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa
Wysokość ściany kolankowej 0.90m
Konstrukcja
Technologia tradycyjna:
- ściany zewnętrzne murowane gr. 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr 23 cm.
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience
Technologia szkieletu drewnianego:
- ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop drewniany o konstrukcji belkowej
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachówka ceramiczna - docieplenie styropianem ryflowanym o gr. 5cm
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : ogrzewanie elektryczne (grzejniki konwektorowe płytowe)
Rzuty

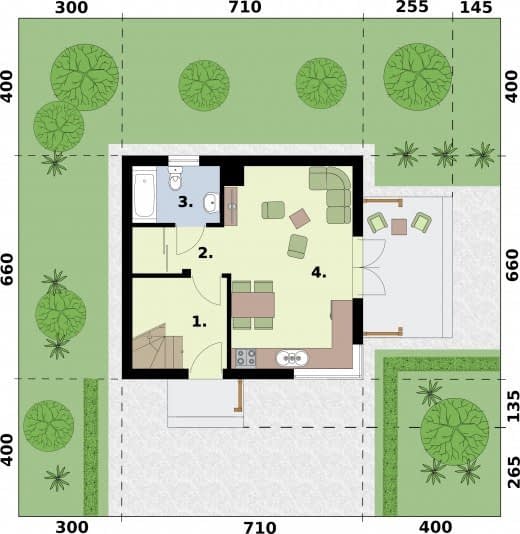

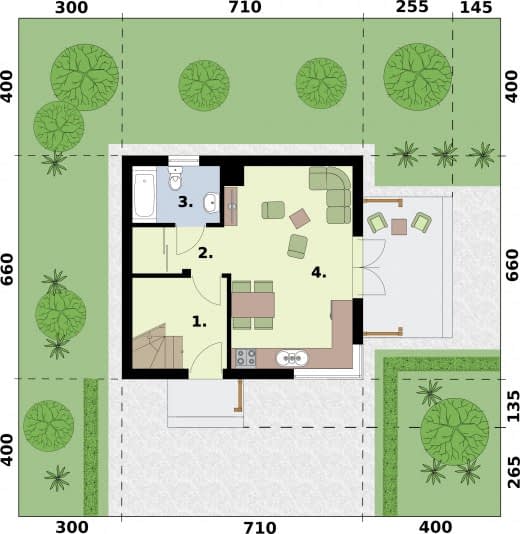

Rzut przyziemia
- 1. Wiatrołap6.91
- 2. Komunikacja3.62
- 3. Łazienka4.1
- 4. Salon z aneksem kuchennym20.71

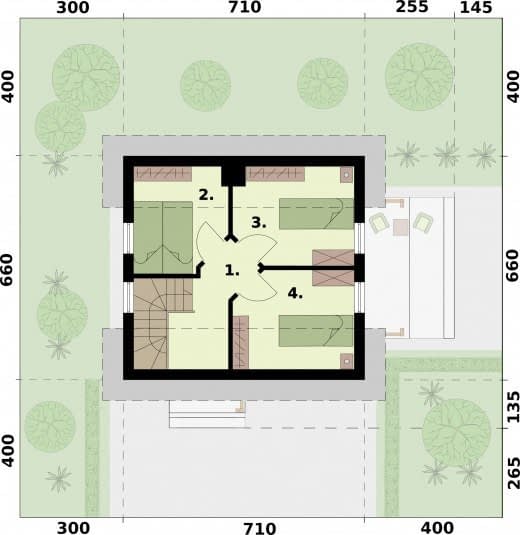

Rzut poddasza
- 1. Komunikacja5.26
- 2. Sypialnia5.24
- 3. Sypialnia6.3
- 4. Sypialnia6.32
Dane techniczne
- Powierzchnia użytkowa56.46 m²
- Powierzchnia zabudowy46.86 m²
- Liczba pokoi6
- Powierzchnia dachu86.5 m²
- Kubatura304.9 m³
- Wysokość domu7.39 m
- PoddaszeUżytkowe
- Minimalne wymiary działki14.6 x 14.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
