Projekty>Domy>Projekt domu ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym

Projekt domu ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym

Name: ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: orlean-c-dom-mieszkalny-caloroczny-ogrzewanie-kominek-z-plaszczem-wodnym
Price: 3299.00 PLN
Availability: InStock

ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym - wizualizacja 2

ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym - wizualizacja 3

ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym - wizualizacja 4

ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym - wizualizacja 5

ORLEAN C dom mieszkalny, całoroczny ogrzewanie kominek z płaszczem wodnym - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 299 zł3 199 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 299 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa59.92 m²
Kondygnacjez poddaszem
GarażBez garażu
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

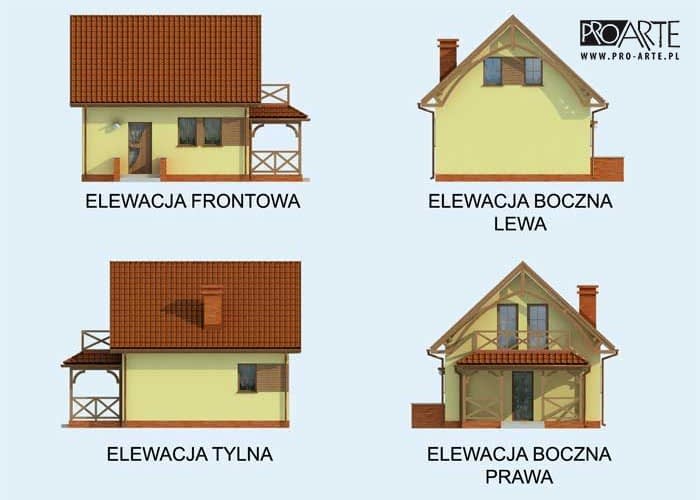

FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym, natomiast nad werandą trzyspadowym. Maksymalna wysokość budynku wynosi 7,35m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe:Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy i stopy fundamentowe żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Nad budynkiem dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w formie wiązarów krokwiowo-jętkowych. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Wysokość ściany kolankowej 0.90m

Rzuty

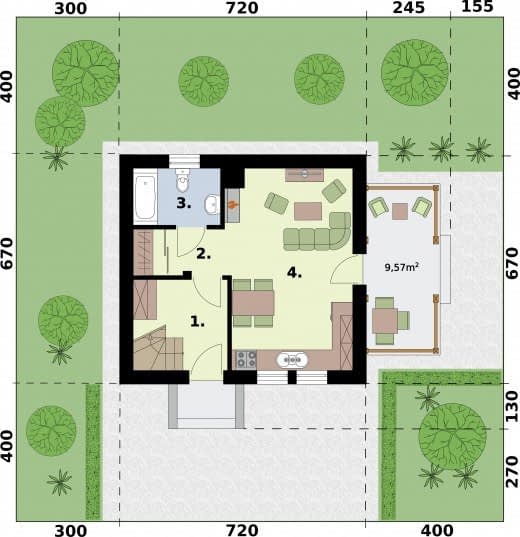

Rzut przyziemia

1 Wiatrołap z klatką schodową7.12
2 Komunikacja z garderobą3.6
3 Łazienka4.1
4 Pokój z aneksem kuchennym20.73
5 Weranda9.57

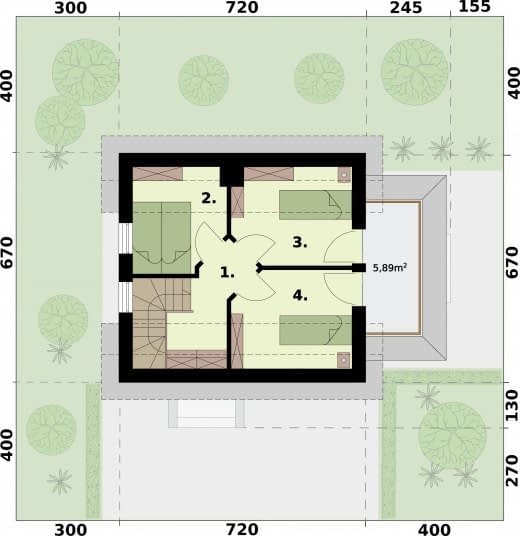

Rzut poddasza

1 Komunikacja5.73
2 Pokój5.45
3 Pokój6.58
4 Pokój6.61

Dane techniczne

Powierzchnia użytkowa59.92 m²
Powierzchnia zabudowy48.24 m²
Powierzchnia dachu101 m²
Kubatura279 m³
Wysokość domu7.35 m
Minimalne wymiary działki14.7 x 14.2m
GarażBez garażu
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
