ORLEAN dom letniskowy z poddaszem szkielet drewniany

2 699 zł
Projekty>Domy>Projekt domu ORLEAN dom letniskowy z poddaszem szkielet drewniany

Projekt domu ORLEAN dom letniskowy z poddaszem szkielet drewniany

ORLEAN dom letniskowy z poddaszem szkielet drewniany - wizualizacja 2
ORLEAN dom letniskowy z poddaszem szkielet drewniany - wizualizacja 3
ORLEAN dom letniskowy z poddaszem szkielet drewniany - wizualizacja 4
ORLEAN dom letniskowy z poddaszem szkielet drewniany - wizualizacja 5
ORLEAN dom letniskowy z poddaszem szkielet drewniany - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 699 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa59.8 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis


Konstrukcja

Technologia szkieletu drewnianego:
 - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,8cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 4x9 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop drewniany o konstrukcji belkowej
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachówka ceramiczna - docieplenie styropianem ryflowanym o gr. 5cm
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : ogrzewanie elektryczne (grzejniki konwektorowe płytowe)

Wersja letniskowa szkieletowa
Pow. użytkowa :59,8 m2
Pow. zabudowy :45.5 m2
Pow. całkowita :91 m2
Kubatura :296 m3
Wysokość budynku :7.25 m
Szerokość i długość :7m x 6.5m

Wersja całoroczna szkieletowa
Pow. użytkowa :54,87 m2
Pow. zabudowy :45.5 m2
Pow. całkowita :80,43 m2
Kubatura :291 m3
Wysokość budynku :7.08 m
Szerokość i długość :6.8m x 6.3m


Rzuty

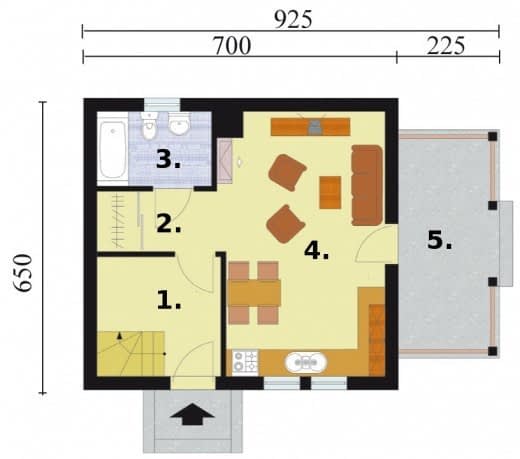

Rzut przyziemia

  • 1 Wiatrołap6.97
  • 2 Komunikacja z garderobą4.04
  • 3 Łazienka4.66
  • 4 Pokój dzienny z aneksem kuchennym21.26
Rzut projektu ORLEAN dom letniskowy z poddaszem szkielet drewniany - Rzut przyziemia

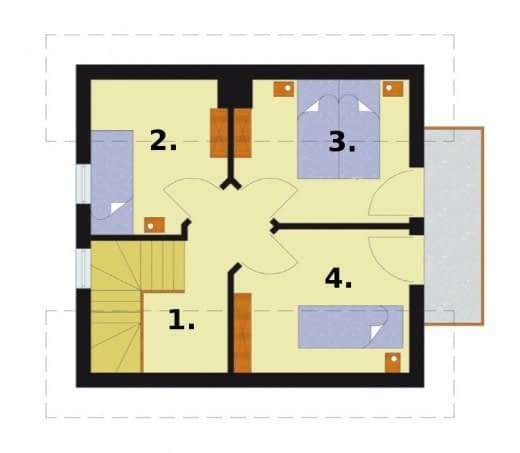

Rzut poddasza

  • 2 Sypialnia5.14
  • 3 Sypialnia6.09
  • 4 Sypialnia6.02
  • 1 Komunikacja5.62
Rzut projektu ORLEAN dom letniskowy z poddaszem szkielet drewniany - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa59.8 m²
  • Powierzchnia zabudowy45.5 m²
  • Liczba pokoi8
  • Kubatura296 m³
  • Wysokość domu7.25 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki15 x 14.5m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
