- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa128.73 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąty nach. dachu42°, 45°, 30°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

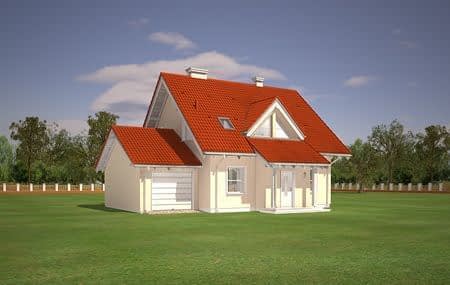

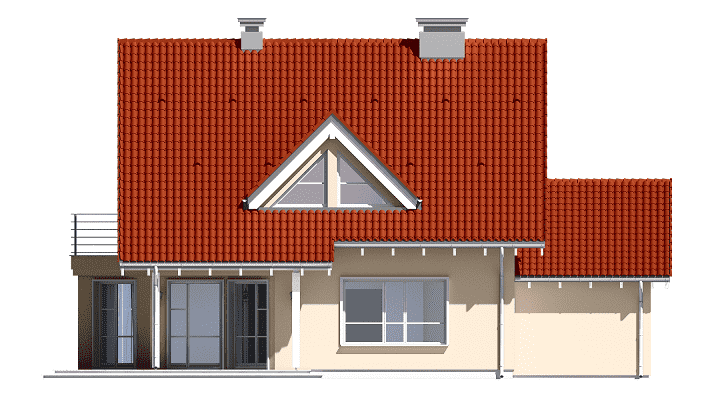

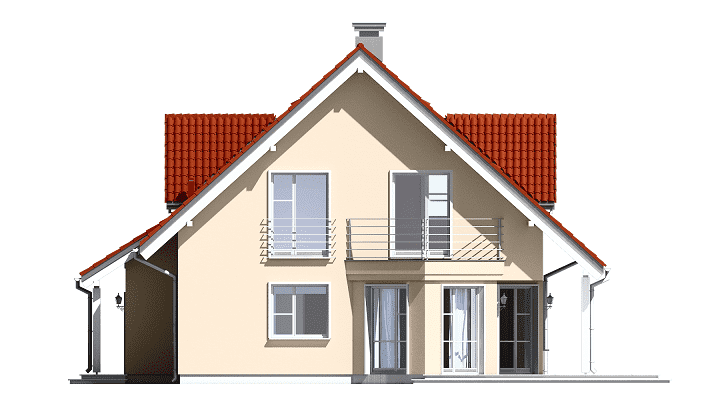

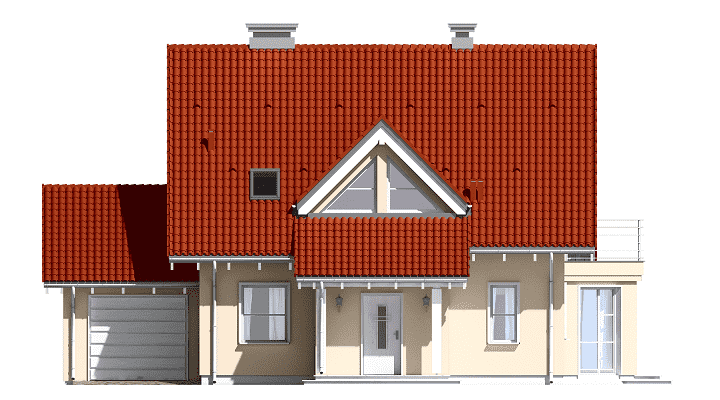

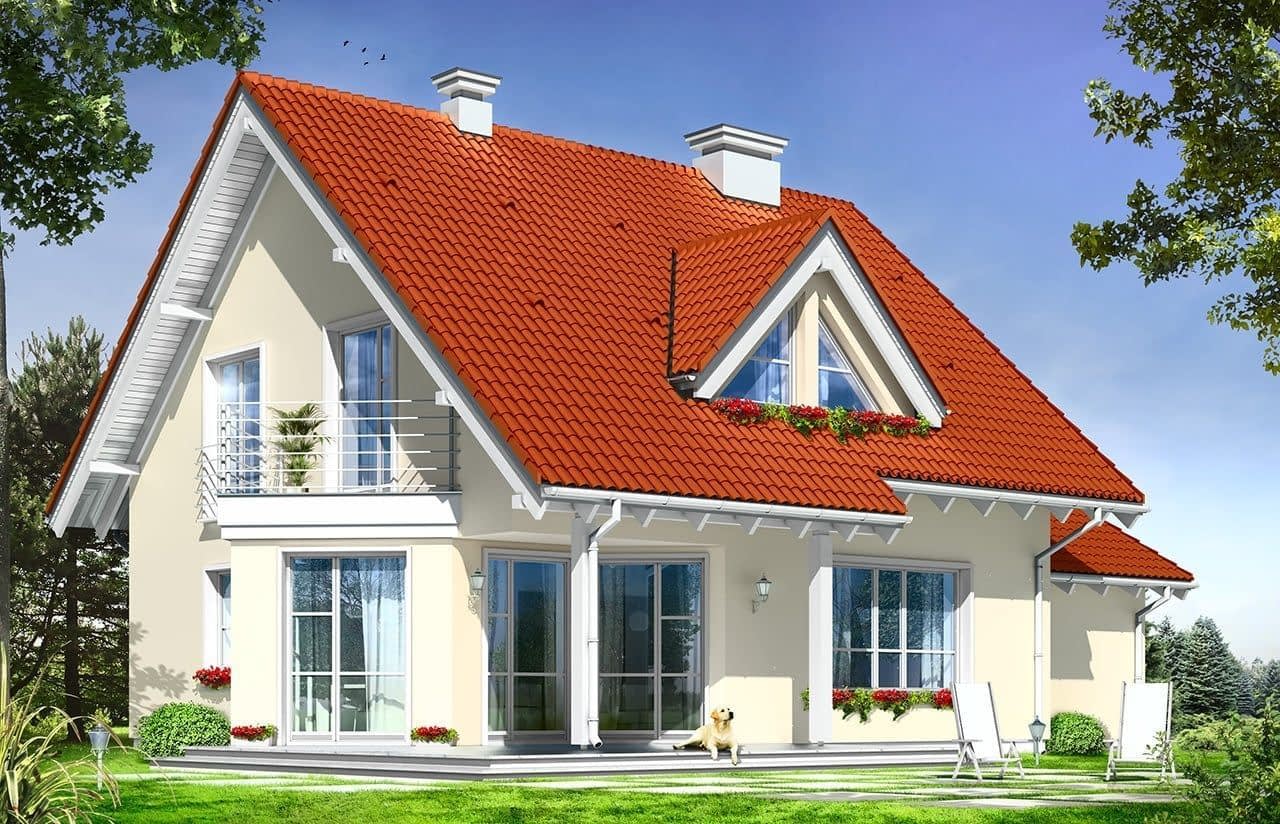

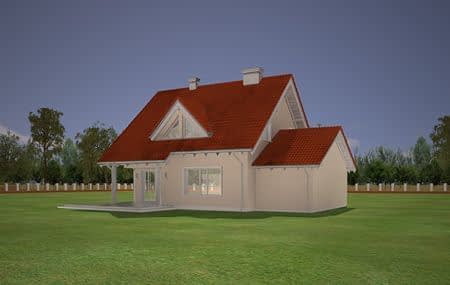

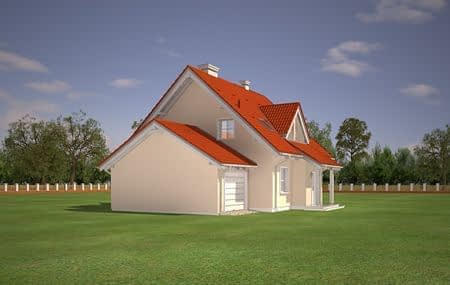

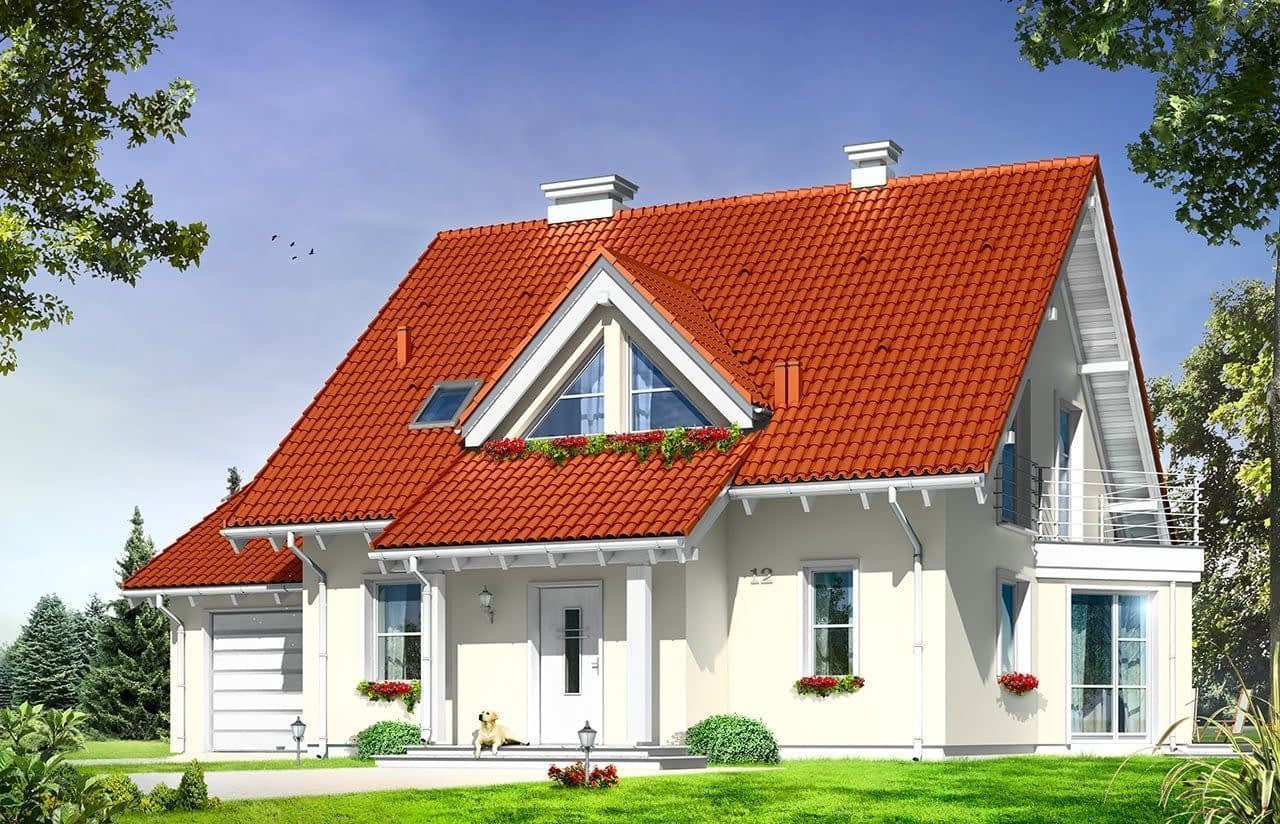

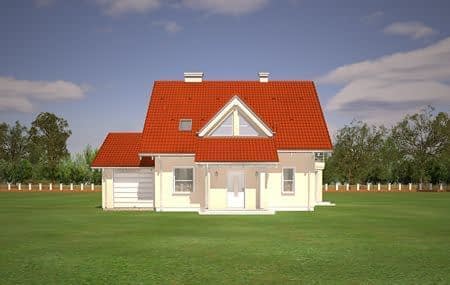

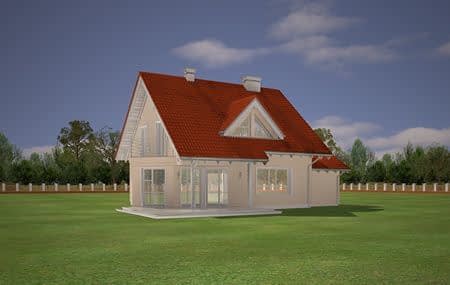

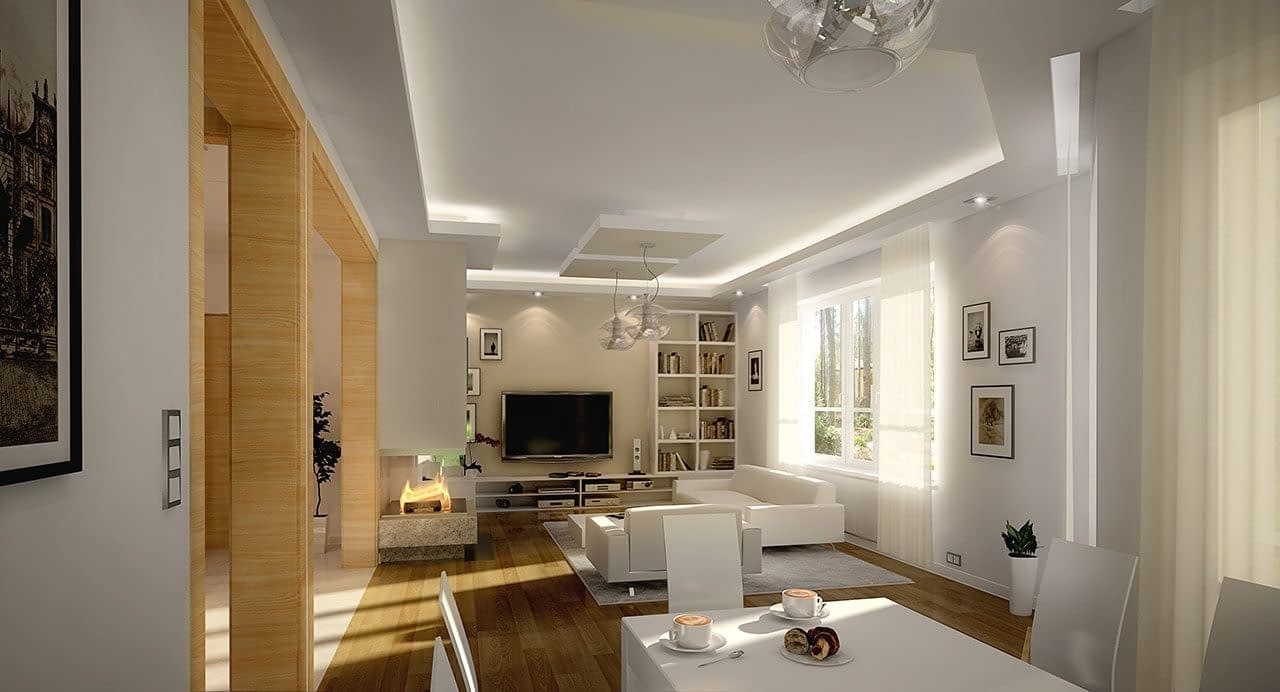

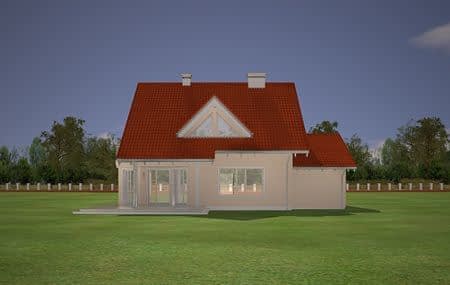

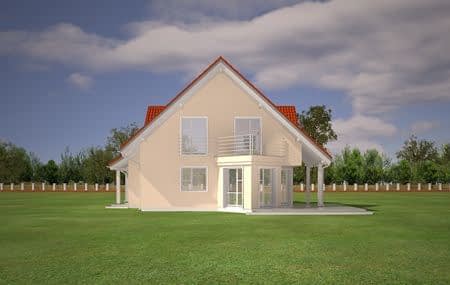

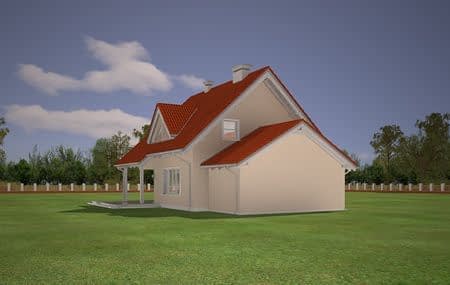

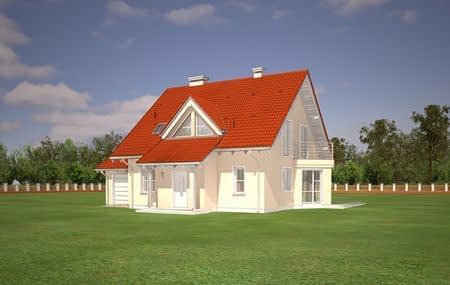

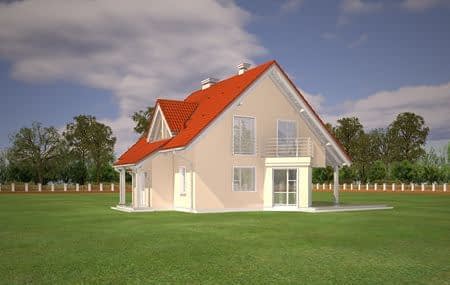

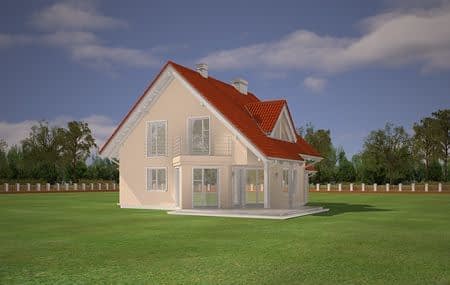

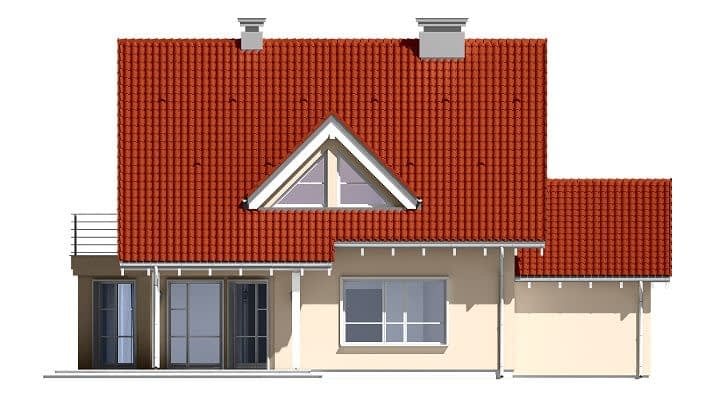

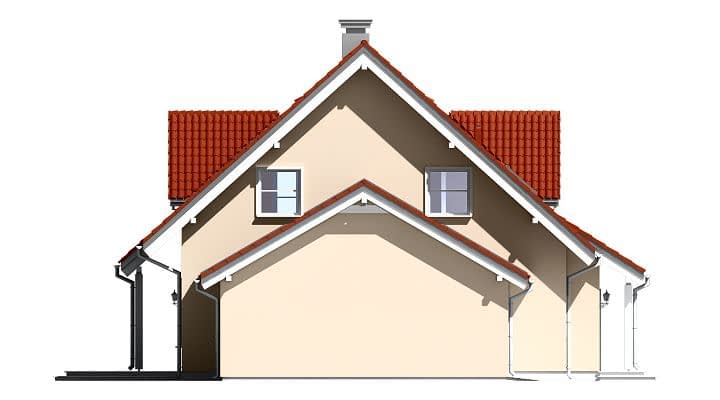

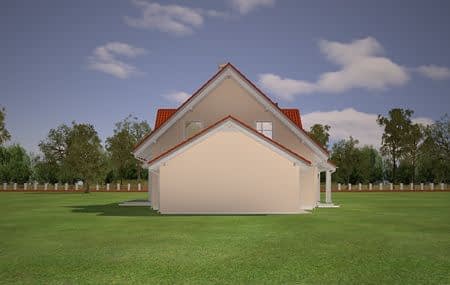

Projekt domu Orlik to uroczy domek jednorodzinny, przeznaczony dla 4-5 osobowej rodziny. Orlik jest domkiem jest parterowym z poddaszem użytkowym, zbudowanym na planie zbliżonym do kwadratu. Przekryty został dwuspadowym dachem z lukarnami. Ma dobudowany garaż również przekryty dwuspadowym dachem. Prostą tradycyjną bryłę budynku wzbogacają dodatki: przedsionek wejściowy z zadaszonym podcieniem wspartym na dwóch kolumnach, trójkątne lukarny z dużymi oknami od frontu i od ogrodu, ciekawy wykusz jadalni połączony z podcieniem salonu i częściowym zadaszeniem tarasu ogrodowego. Całość bryły, jej detale, materiały i kolorystyka tworzą udaną pasującą do siebie całość. Wnętrze Orlika podzielono na część dzienną i gospodarczą na parterze i sypialnie na poddaszu. Jednoprzestrzenne wnętrze połączonych: salonu, jadalni i holu z ładnymi schodami tworzą część dzienną domowników. Zalicza się do niej trochę odcięta od salonu kuchnia ze spiżarnią (można ją łatwo połączyć z jadalnią wykonując otwór w ścianie). Na parterze zaprojektowano dodatkowy pokój – sypialnię lub gabinet, łazienkę, kotłownię i garaż. Na poddaszu umieszczono trzy sypialnie – dwie równej wielkości dziecięce, oraz większą sypialnię rodziców. W pokojach zaprojektowano miejsca na duże szafy wbudowane. Pokoje są na tyle proporcjonalne, że można spróbować również wydzielić z nich garderoby. Wnętrze poddasza dopełnia piękna, dobrze oświetlona łazienka. Nad poddaszem mieszkańcy mają jeszcze do dyspozycji spory strych – bardzo przydatny w niewielkim domu. Projekt domu Orlik jest świetną propozycją na nieduży, energooszczędny, tani w budowie i utrzymaniu dom, w którym jest wystarczająco dużo przestrzeni i pomieszczeń dla rodziny z dwójką-trójką dzieci. Pracownia posiada wersję projektu domu Orlik w odbiciu lustrzanym.
Konstrukcja
- Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
- Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
- StropTeriva
- Elewacjetynk cienkowarstwowy na styropianie
- Pokrycie dachudachówka

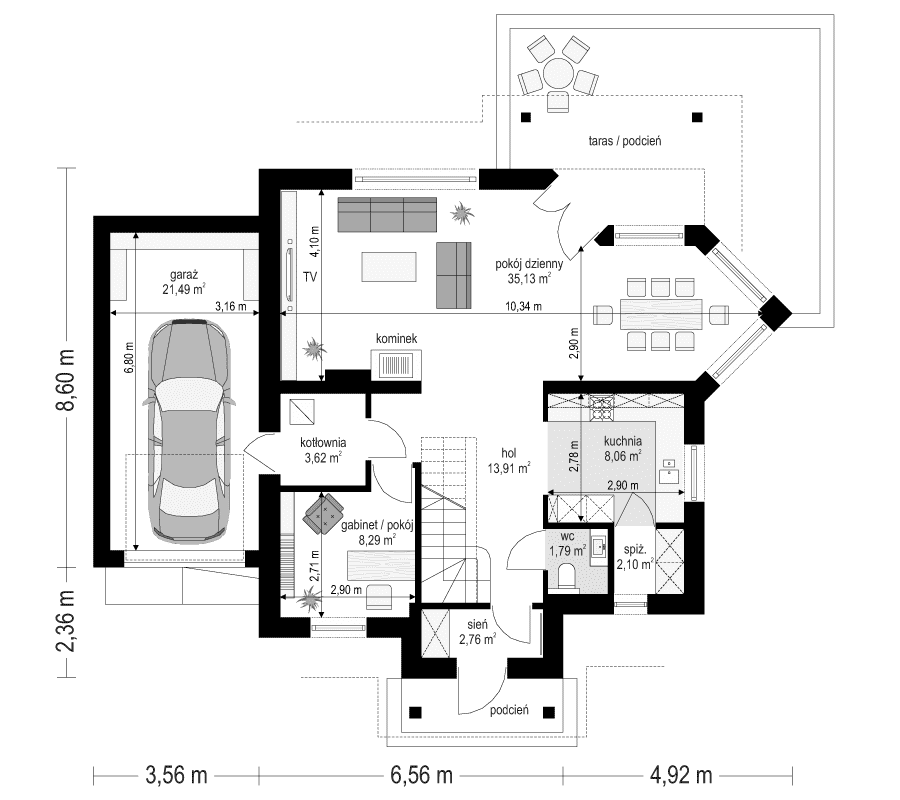

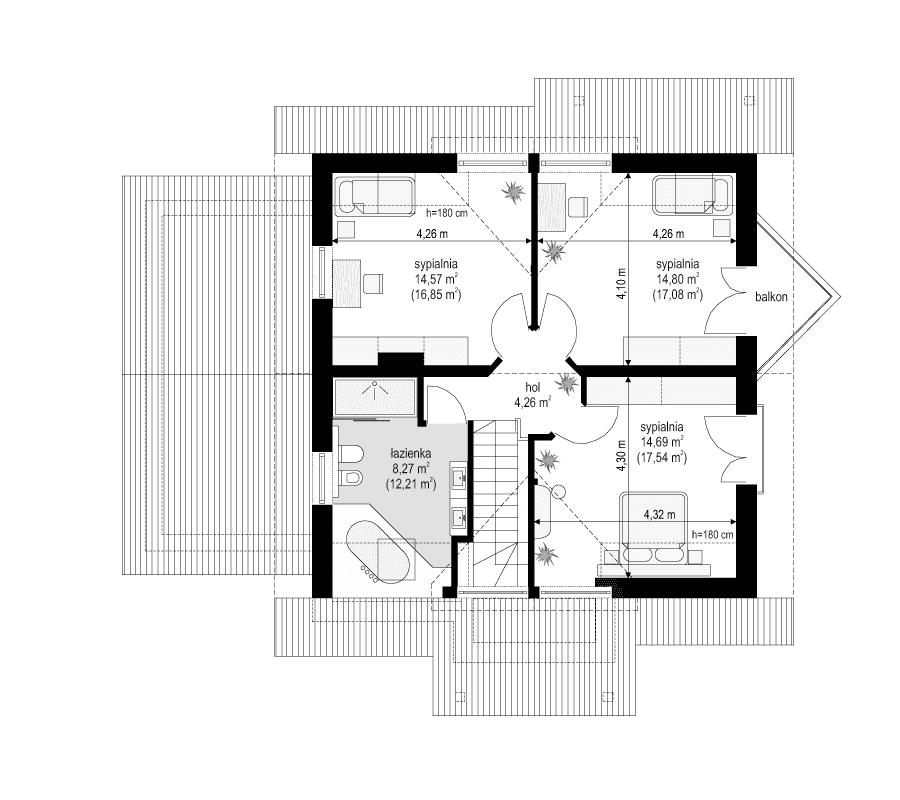

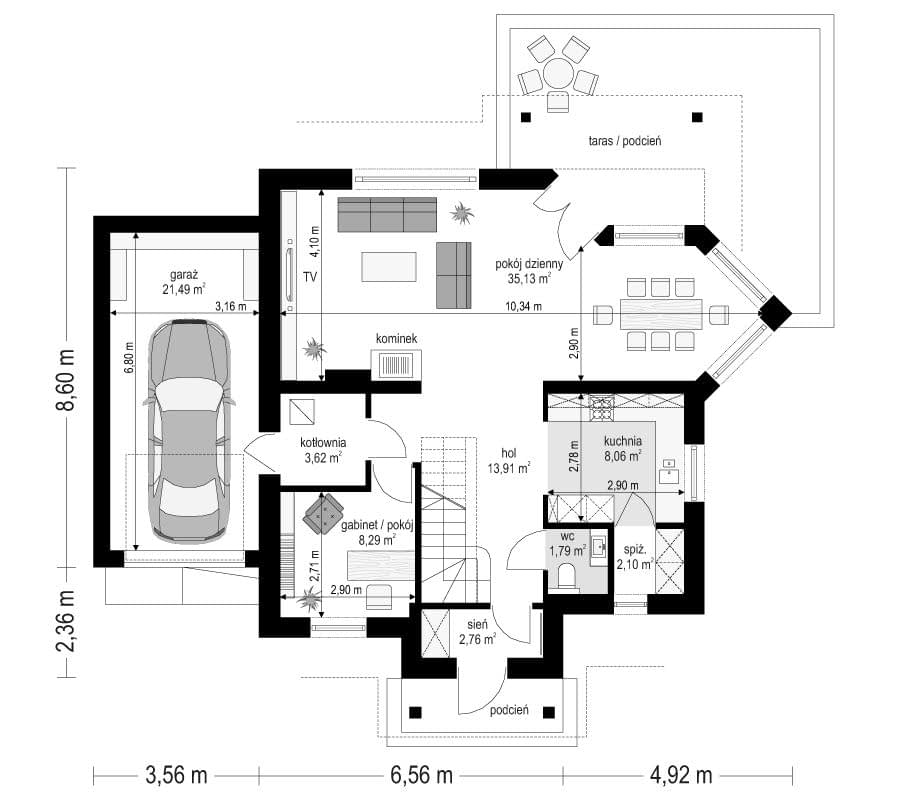

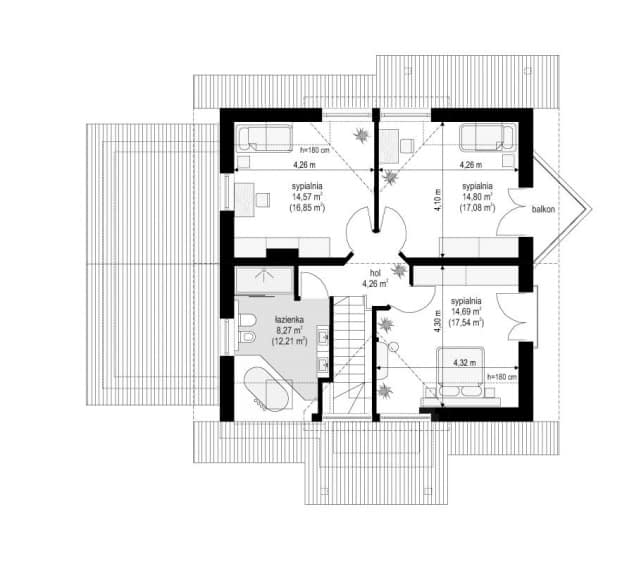

Rzuty
Dane techniczne
- Powierzchnia użytkowa128.73 m²
- Powierzchnia netto135.11 m²
- Powierzchnia zabudowy125.7 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu231.48 m²
- Kubatura652 m³
- Długość domu10.96 m
- Szerokość domu13.12 m
- Wysokość domu8.8 m
- Poddaszeużytkowe

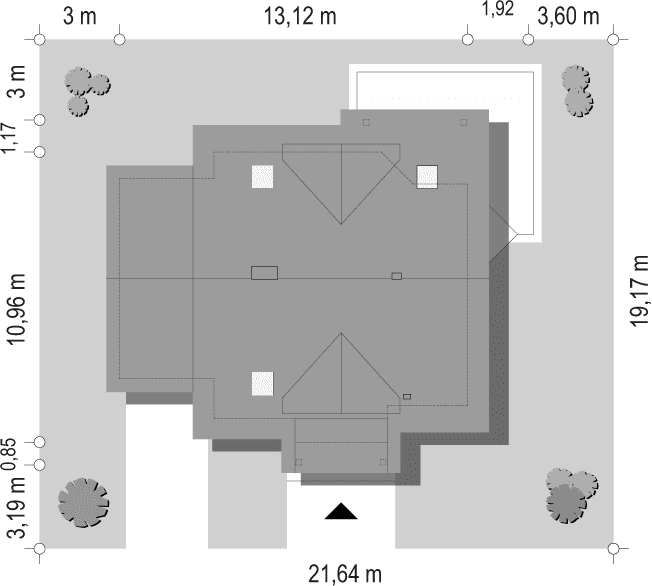

- Minimalne wymiary działki19.09 x 21.64m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąty nach. dachu42°, 45°, 30°
Koszty budowy
- Stan surowy130595 zł
- Stan surowy zamknięty193221 zł
- Koszt wykończenia202707 zł
- Koszt instalacji58250 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
