- Typ projektuWolnostojący
- Powierzchnia użytkowa111.4 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

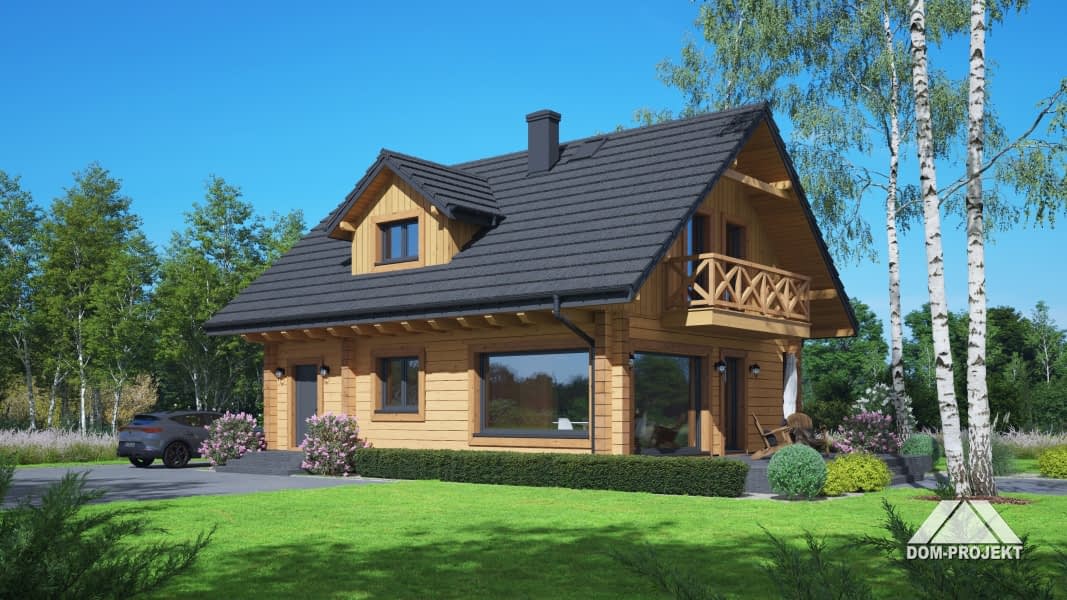

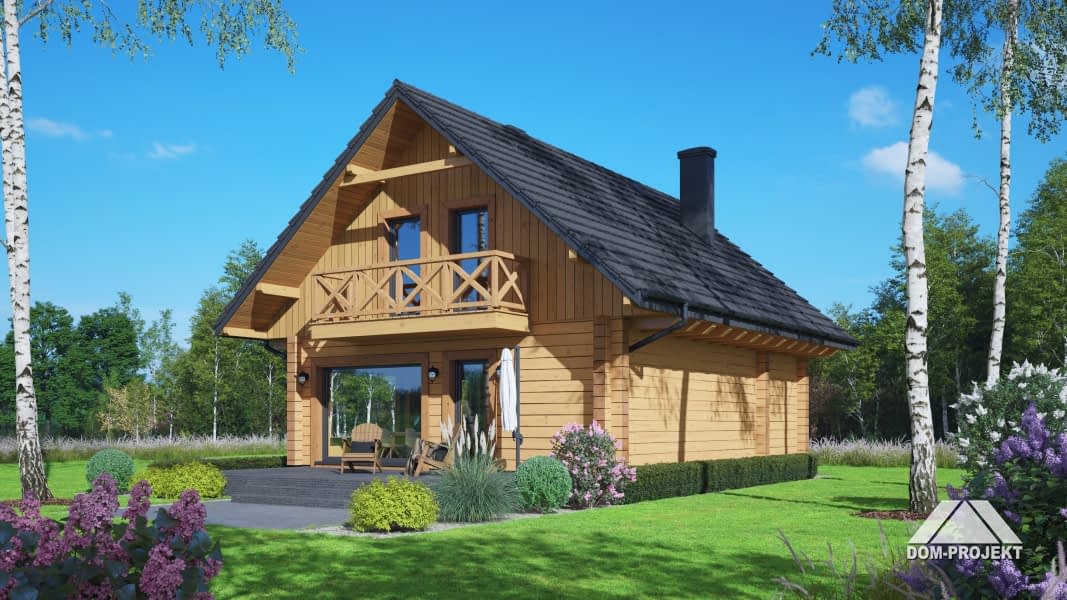

Projekt nowoczesnego, prostego, funkcjonalnego domu z bali, z poddaszem użytkowym. Idealny dla rodziny 2+3. Parter to głównie duży, dobrze oświetlony salon z kominkiem, połączony z jadalnią oraz otwartą kuchnią, której niewątpliwą zaletą jest dostęp do spiżarki. Program użytkowy parteru uzupełnia kotłownia, łazienka, wiatrołap. Na poddaszu cztery wygodne sypialnie oraz wspólna łazienka. Ten projekt to idealne połączenie tradycyjnej technologii budowy z nowoczesną bryłą i praktycznymi rozwiązaniami.Rzuty

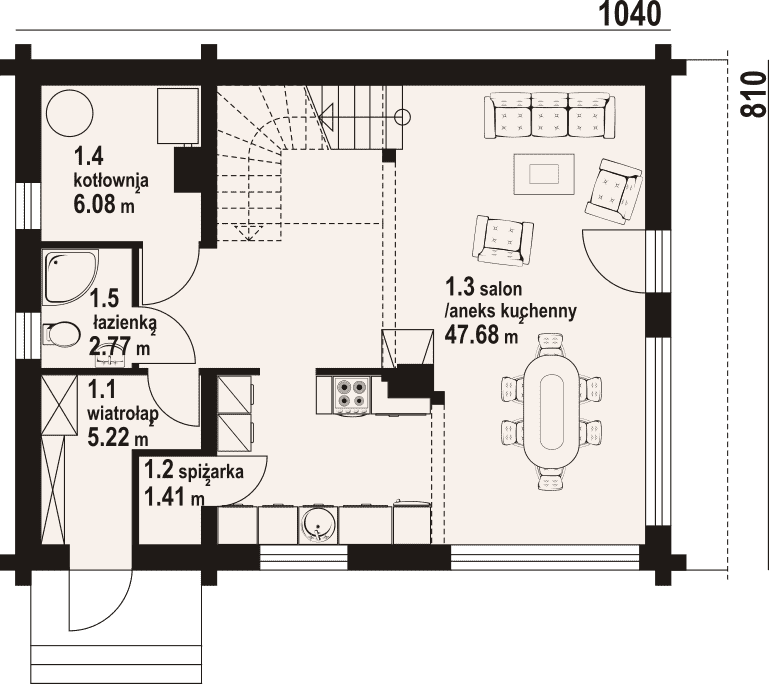

Parter
- 1.1 - wiatrołap5.22 m²
- 1.2 - spiżarka1.41 m²
- 1.3 - salon z aneksem kuchennym47.68 m²
- 1.4 - kotłownia6.08 m²
- 1.5 - łazienka2.77 m²

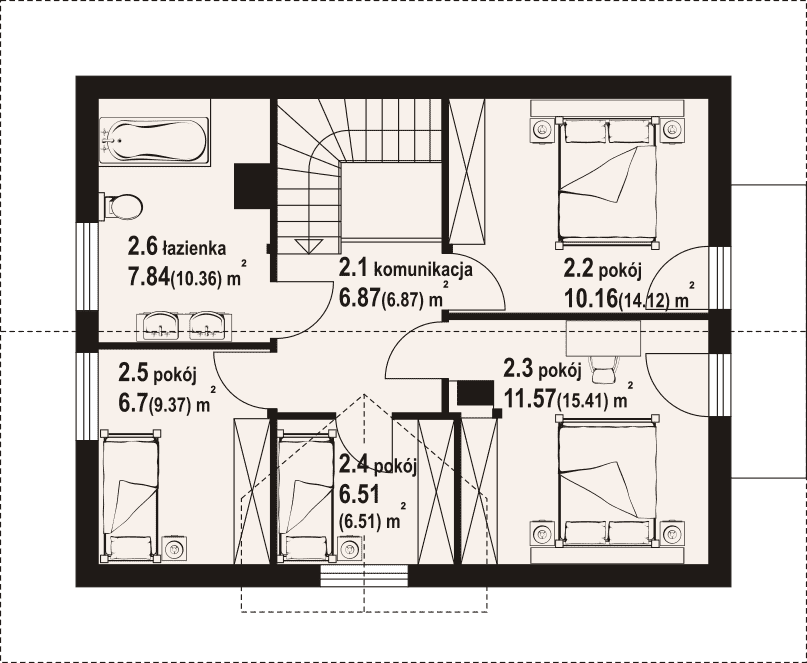

Poddasze
- 2.1 - komunikacja6.87 m²
- 2.2 - pokój10.16 m²
- 2.3 - pokój11.57 m²
- 2.4 - pokój6.51 m²
- 2.5 - pokój6.7 m²
- 2.6 - łazienka7.84 m²

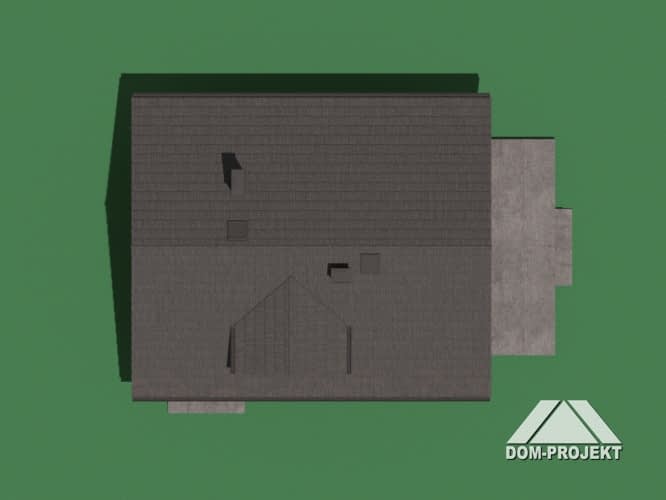

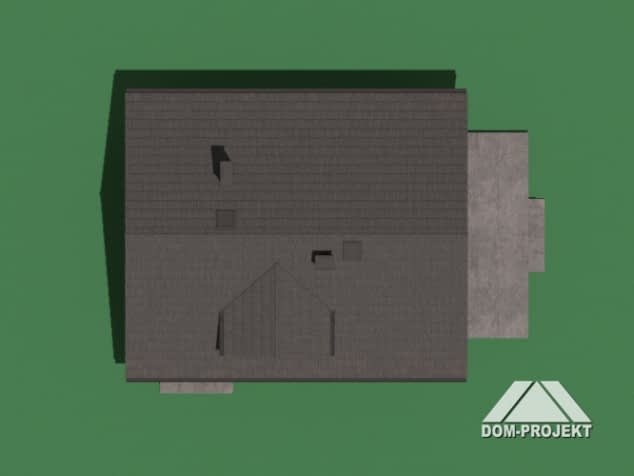

Sytuacja
Dane techniczne
- Powierzchnia użytkowa111.4 m²
- Powierzchnia netto129.51 m²
- Powierzchnia zabudowy84.24 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu176 m²
- Kubatura440 m³
- Wysokość domu8.14 m
- Minimalne wymiary działki18.6 x 16.5m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

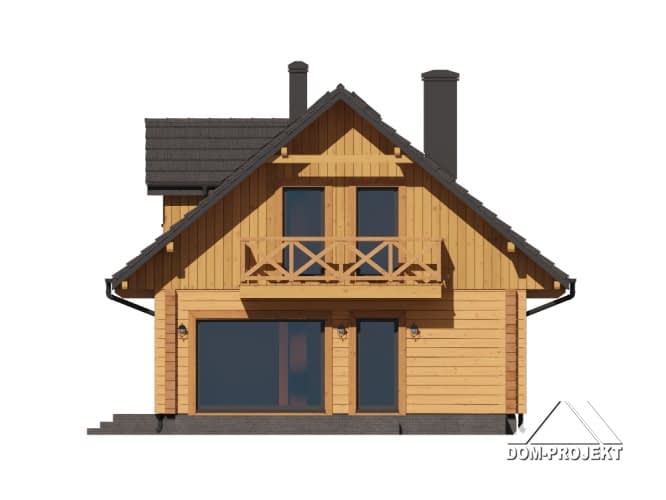

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
