- Typ projektuWolnostojący
- Powierzchnia użytkowa119 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

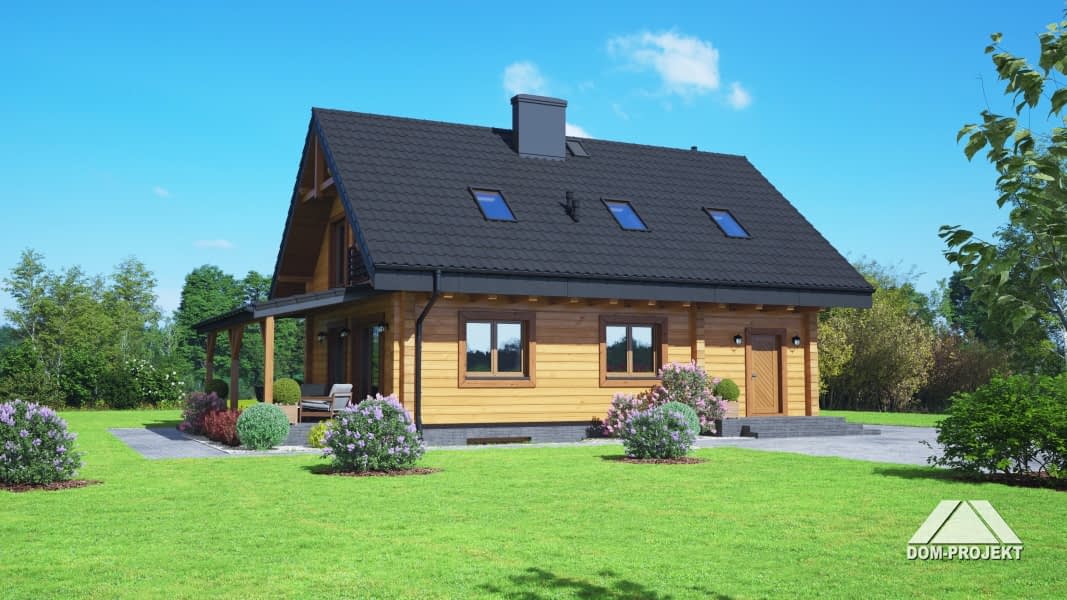

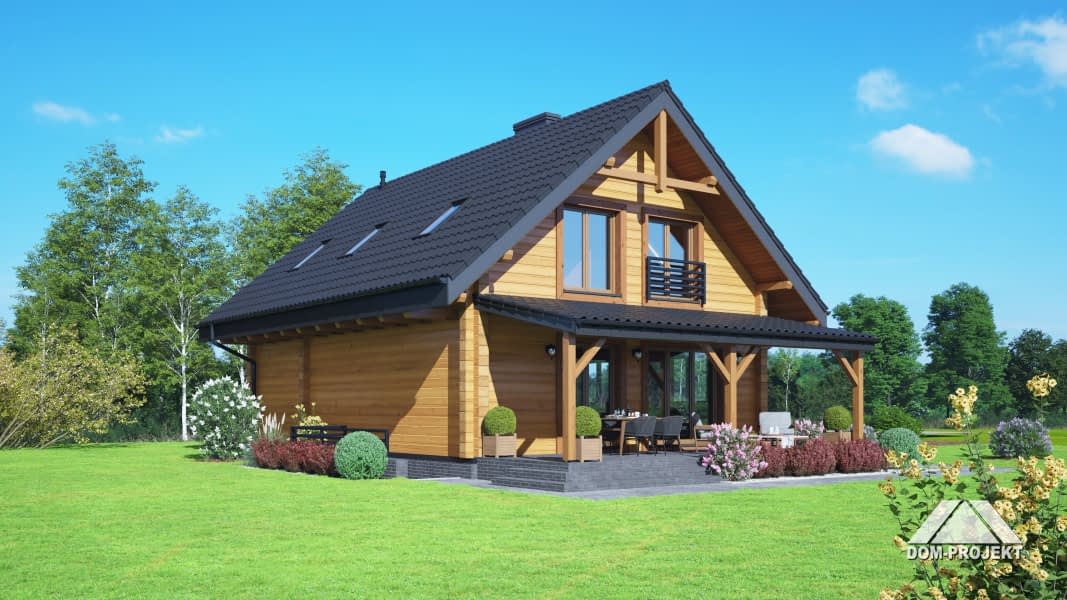

Projekt nowoczesnego, prostego, funkcjonalnego domu z bali, z poddaszem użytkowym. Idealny dla rodziny 2+2. Parter to głównie duży, wygodny, wysoki salon z kominkiem, połączony z jadalnią oraz otwartą kuchnią, której niewątpliwą zaletą jest dostęp do praktycznej spiżarni. Ponadto w duże łazience na parterze przewidziana została sauna. Na poddaszu trzy wygodne sypialnie oraz wspólna łazienka. Ten projekt to idealne połączenie tradycyjnej technologii budowy z nowoczesną bryłą i praktycznymi rozwiązaniami.Rzuty

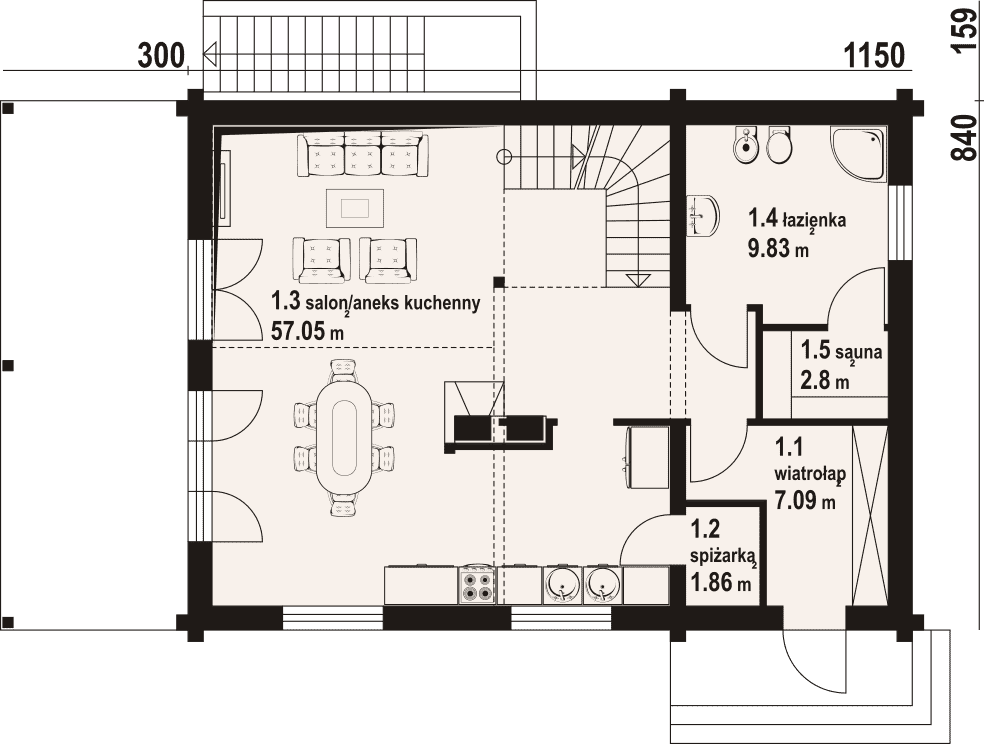

Parter
- 1.1 - wiatrołap7.09 m²
- 1.2 - spiżarka1.86 m²
- 1.3 - salon/aneks kuchenny57.05 m²
- 1.4 - łazienka9.83 m²
- 1.5 - sauna2.8 m²

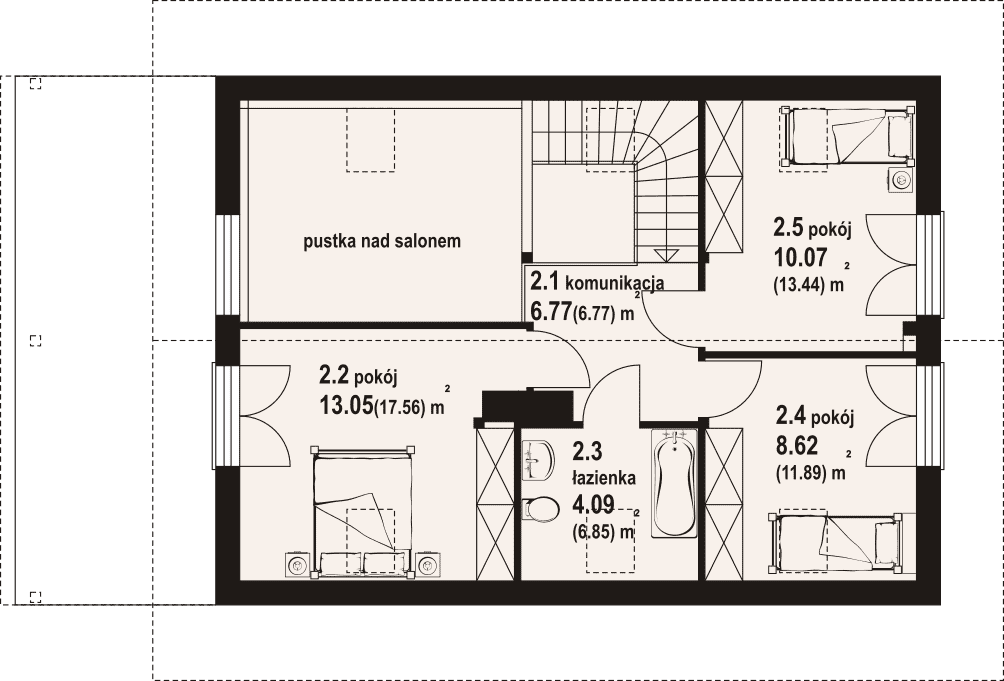

Poddasze
- 2.1 - komunikacja6.77 m²
- 2.2 - pokój13.05 m²
- 2.3 - łazienka4.09 m²
- 2.4 - pokój8.62 m²
- 2.5 - pokój10.07 m²
Piwnica
- 0.1 - piwnica43.58 m²
- 0.2 - kotłownia9.01 m²
- 0.3 - pralnia13.73 m²
- 0.4 - piwnica12.33 m²
Sytuacja
Dane techniczne
- Powierzchnia użytkowa119 m²
- Powierzchnia netto217.94 m²
- Powierzchnia zabudowy96.6 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu218 m²
- Kubatura720 m³
- Wysokość domu8.43 m
- Minimalne wymiary działki21.7 x 16.8m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Dodatkowy egzemplarz projektu
400 zł
