osiek dw 95

5 299 zł

Projekt domu osiek dw 95

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 299 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa118.62 m²
  • KondygnacjeParterowy, z poddaszem, z piwnicą
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu38°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z bali. Podpiwniczony z poddaszem użytkowym. Salon z kominkiem, wyjściem na balkon i przejściem do kuchni. Pokój, łazienka, komunikacja. Na poddaszu trzy pokoje, łazienka, komunikacja i balkon. W piwnicach kotłownia, pomieszczenia gospodarcze i komunikacja. Zwarta bryła budynku i dach dwuspadowy sprzyjają taniej i szybkiej budowie i niskim kosztom eksploatacji.

Rzuty

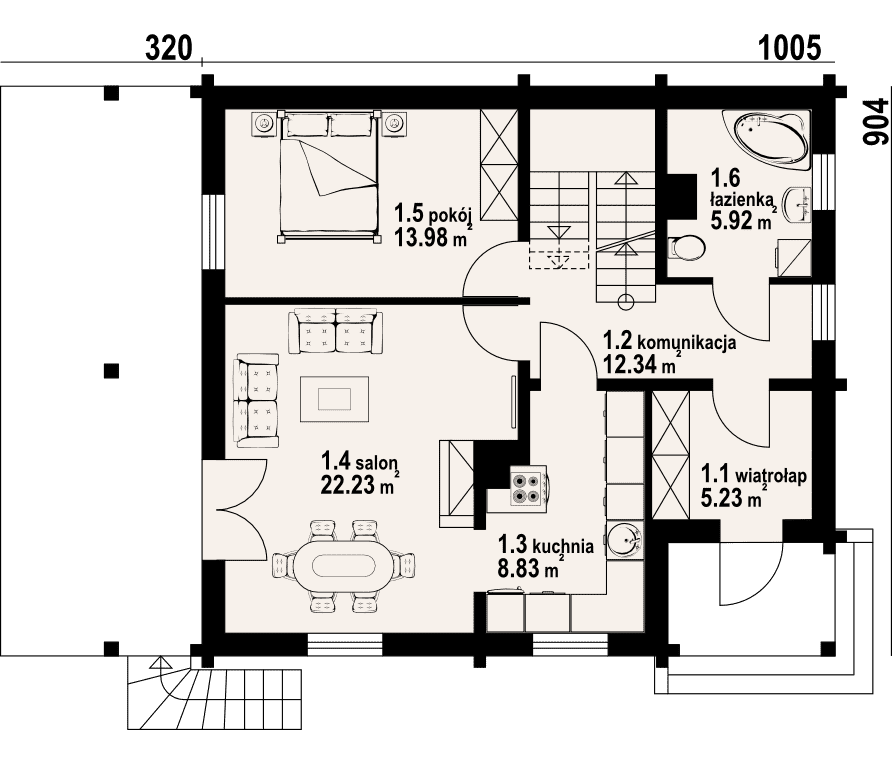

Parter

  • 1.1 - wiatrołap5.23 m²
  • 1.2 - komunikacja12.34 m²
  • 1.3 - kuchnia8.83 m²
  • 1.4 - salon22.23 m²
  • 1.5 - pokój13.98 m²
  • 1.6 - łazienka5.92 m²
Rzut projektu osiek dw 95 - Parter

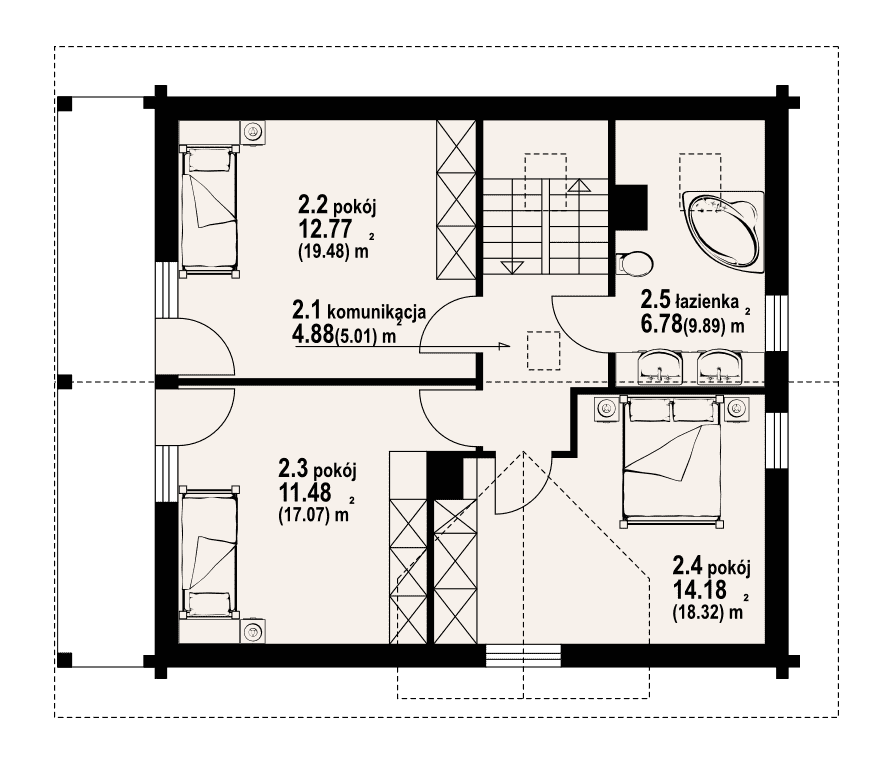

Poddasze

  • 2.1 - komunikacja4.88 m²
  • 2.2 - pokój12.77 m²
  • 2.3 - pokój11.48 m²
  • 2.4 - pokój14.18 m²
  • 2.5 - łazienka6.78 m²
Rzut projektu osiek dw 95 - Poddasze

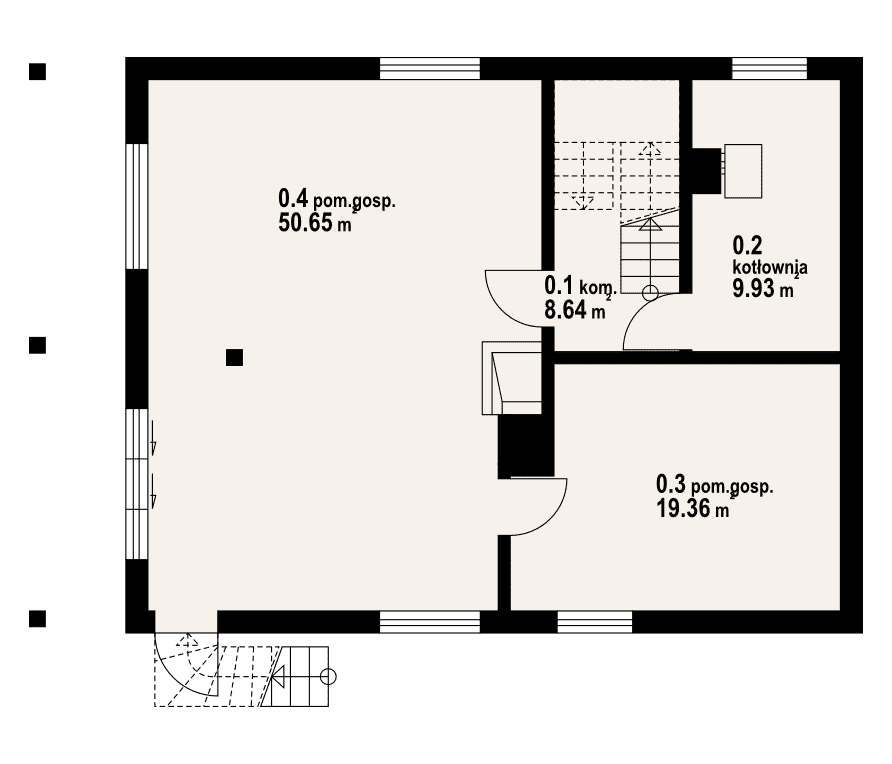

Piwnica

  • 0.1 - komunikacja8.64 m²
  • 0.2 - kotłownia9.93 m²
  • 0.3 - pom.gosp.19.36 m²
  • 0.4 - pom.gosp.50.65 m²
Rzut projektu osiek dw 95 - Piwnica

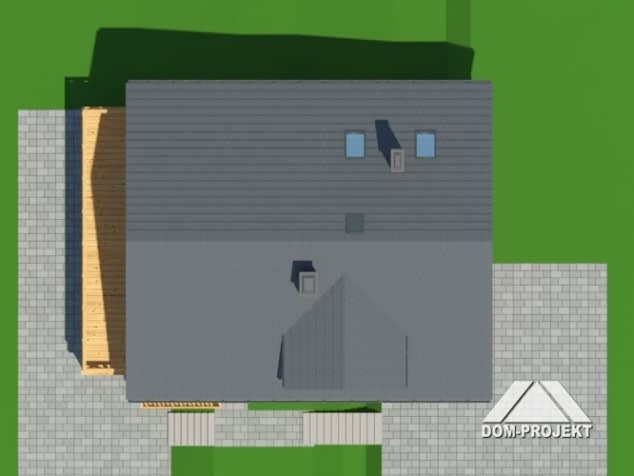

Sytuacja

Rzut projektu osiek dw 95 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa118.62 m²
  • Powierzchnia netto226.28 m²
  • Powierzchnia zabudowy106.94 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Powierzchnia dachu175 m²
  • Kubatura866 m³
  • Wysokość domu7.98 m
  • Minimalne wymiary działki20.26 x 17.04m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu38°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
