Otto 2 PS

3 240 zł

Projekt domu Otto 2 PS

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 440 zł3 240 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa188.71 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu32°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

OTTO 2 PS to luksusowy dom parterowy, który zaspokoi wszelkie wymagania 5-6 osób. Przemyślne usytuowanie przedsionka zapewnia jednoczesny dostęp do garażu, części dziennej i nocnej budynku, a w razie potrzeby także poddasza zaadaptowanego na cele mieszkalne. Oddzieloną barkiem kuchnię i jadalnię oraz przestronny salon, można w razie potrzeby wydzielić jako osobne pomieszczenia ze względu na ich doskonałe doświetlenie. Ekskluzywne rozwiązanie w postaci wydzielenia strefy głównej sypialni z własną łazienką i garderobą, zapewnia bezpośredni dostęp do części dziennej oraz zadaszonego tarasu.  Przy przejściu do zacisznej części nocnej znajduje się toaleta i podręczne schowki, za którymi usytuowane są trzy obszerne sypialnie z własnymi garderobami, przestronny gabinet, łazienka z wydzielonym pomieszczeniem pomocniczym oraz pralnia. Wzorową funkcjonalność domu dopełnia duże pomieszczenie gospodarcze z przejściem do wygodnego garażu z aneksem magazynowym i praktycznym wyjściem do ogrodu.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.

Projektami podobnymi są GEORGINA 2 PS, SONIA 2 PS, SONIA 2 PS LIGHT, DOMENA 110 B, DOMENA 111 B, DOMENA 109 B, DOMENA 113 B.



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 16 cm
Ściany wewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm)
Stropgęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 20 i 24 cm.
Elewacjetynk - System Platinum firmy TERMO ORGANIKA,
deska elewacyjna, płytki klinkierowe
Pokrycie dachudachówka cementowa
Konstrukcja dachudrewniana o układzie konstrukcyjnym mieszanym
Schody wewnętrznewyłaz na poddasze
Ogrzewaniekocioł gazowy kondensacyjny lub kociołna paliwo stałe
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

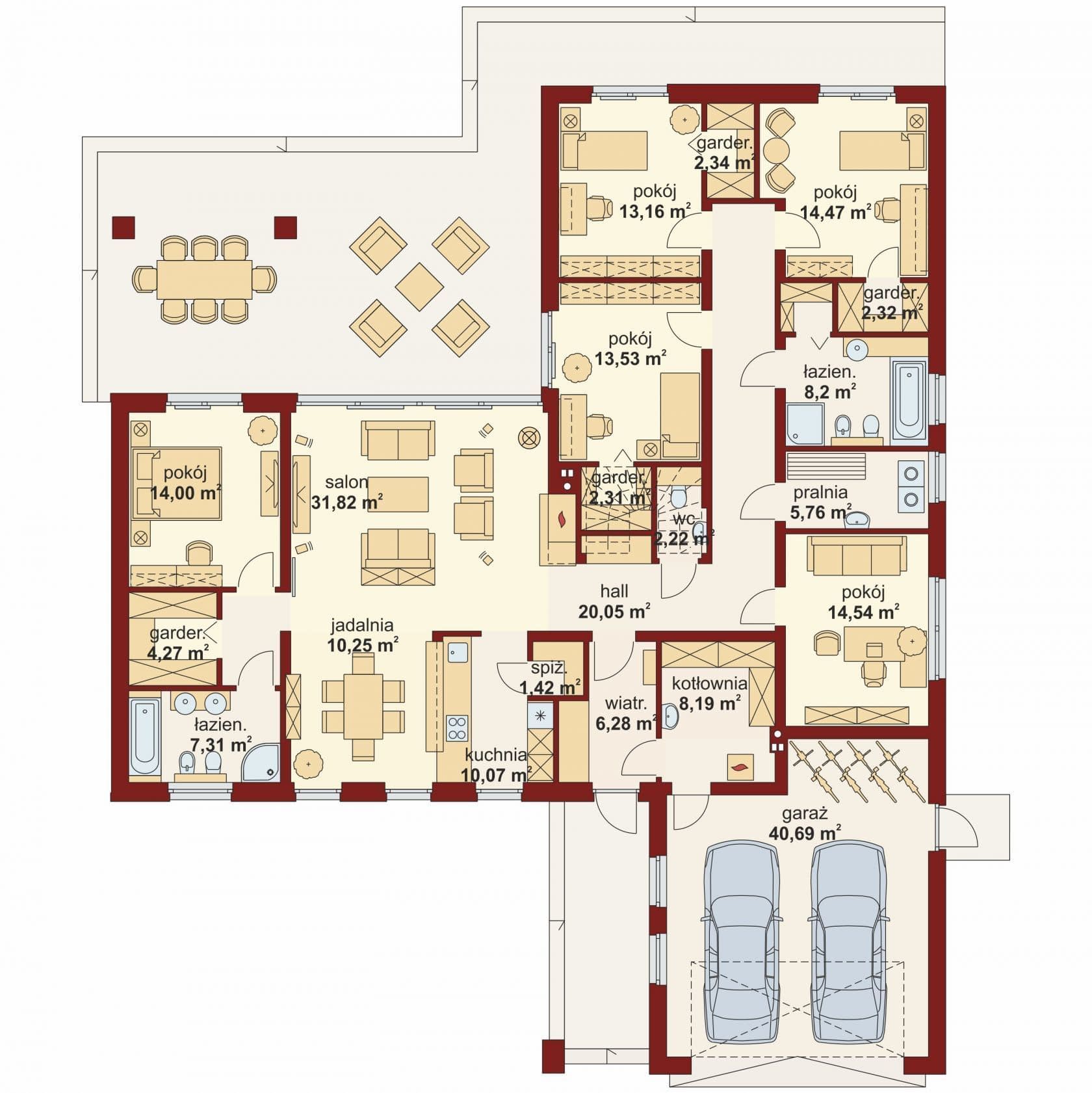

Rzut parteru

  • Pow. użytkowa:188.71 m²
  • Garaż:40.69 m²
  • Pom.gosp.:8.36 m²
  • 1. Wiatrołap:6.28 m²
  • 2. Hall:20.05 m²
  • 3. Kuchnia:10.07 m²
  • 4. Spiżarnia:1.42 m²
  • 5. Jadalnia:10.25 m²
  • 6. Salon:31.83 m²
  • 7. Korytarz:3.06 m²
  • 8. Łazienka:7.31 m²
  • 9. Garderoba:4.27 m²
  • 10. Pokój:14 m²
  • 11. WC:2.22 m²
  • 12. Pokój:13.53 m²
  • 13. Garderoba:2.31 m²
  • 14. Pokój:13.16 m²
  • 15. Garderoba:2.34 m²
  • 16. Pokój:14.47 m²
  • 17. Garderoba:2.32 m²
  • 18. Łazienka:8.2 m²
  • 19. Pom.gosp.:1.32 m²
  • 20. Pralnia/Suszarnia:5.76 m²
  • 21. Gabinet:14.54 m²
  • 22. Pom.gosp.:8.36 m²
  • 23. Garaż:40.69 m²
Rzut projektu Otto 2 PS - Rzut parteru

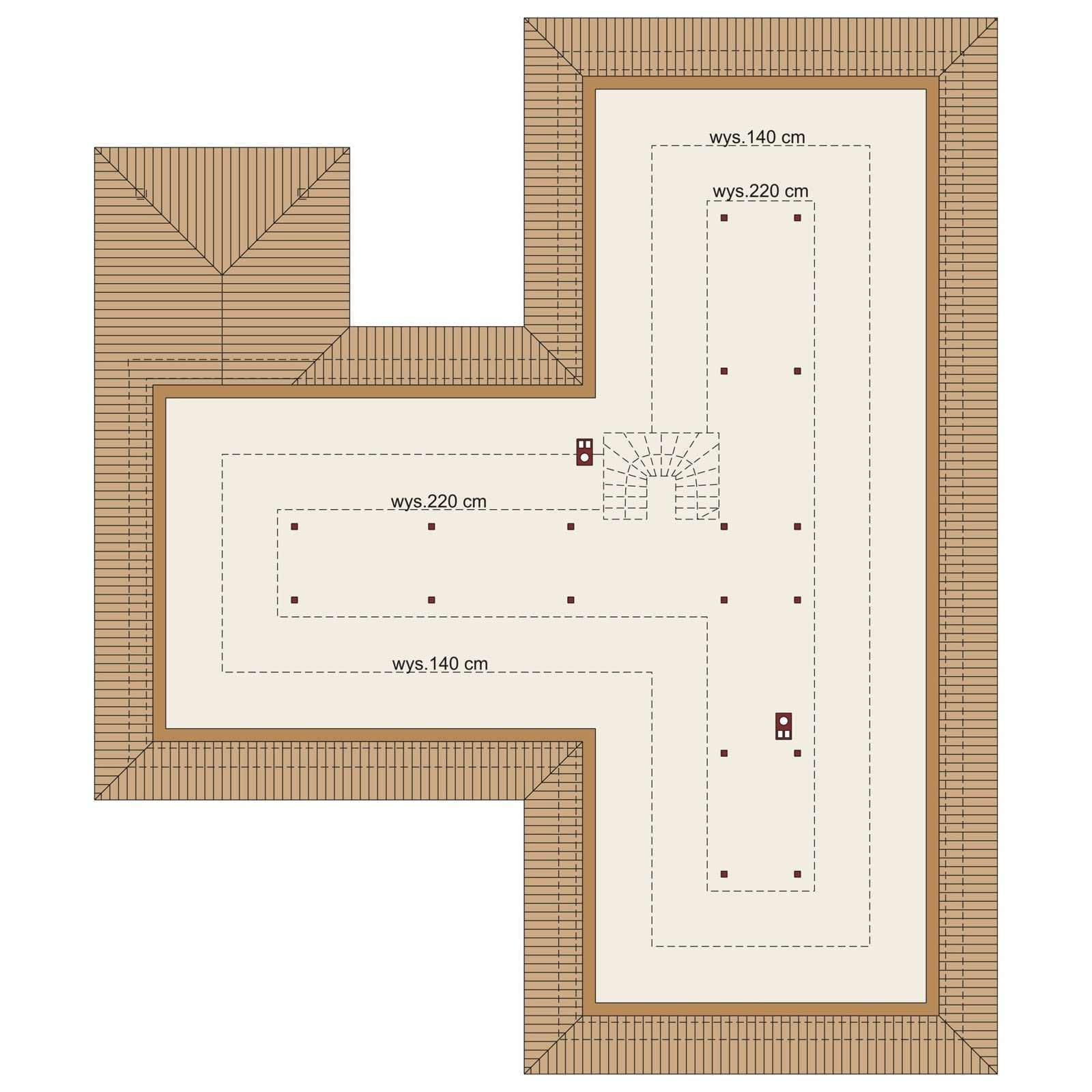

Rzut strychu

  • Pow. użytkowa:100 m²
Rzut projektu Otto 2 PS - Rzut strychu

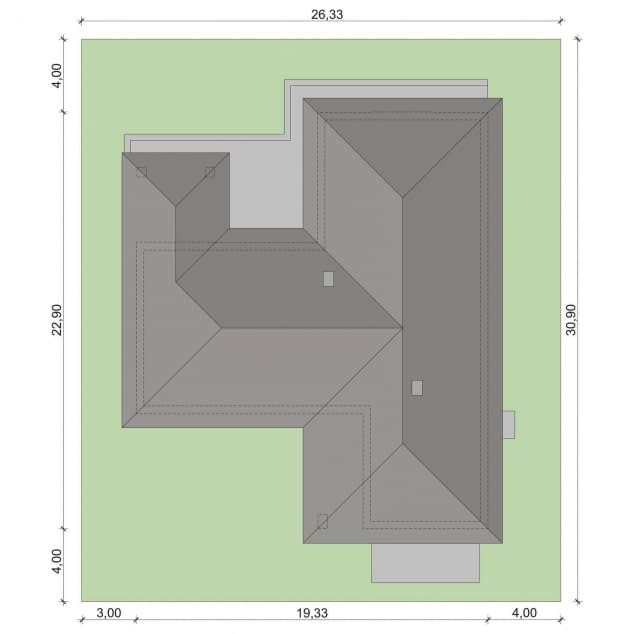

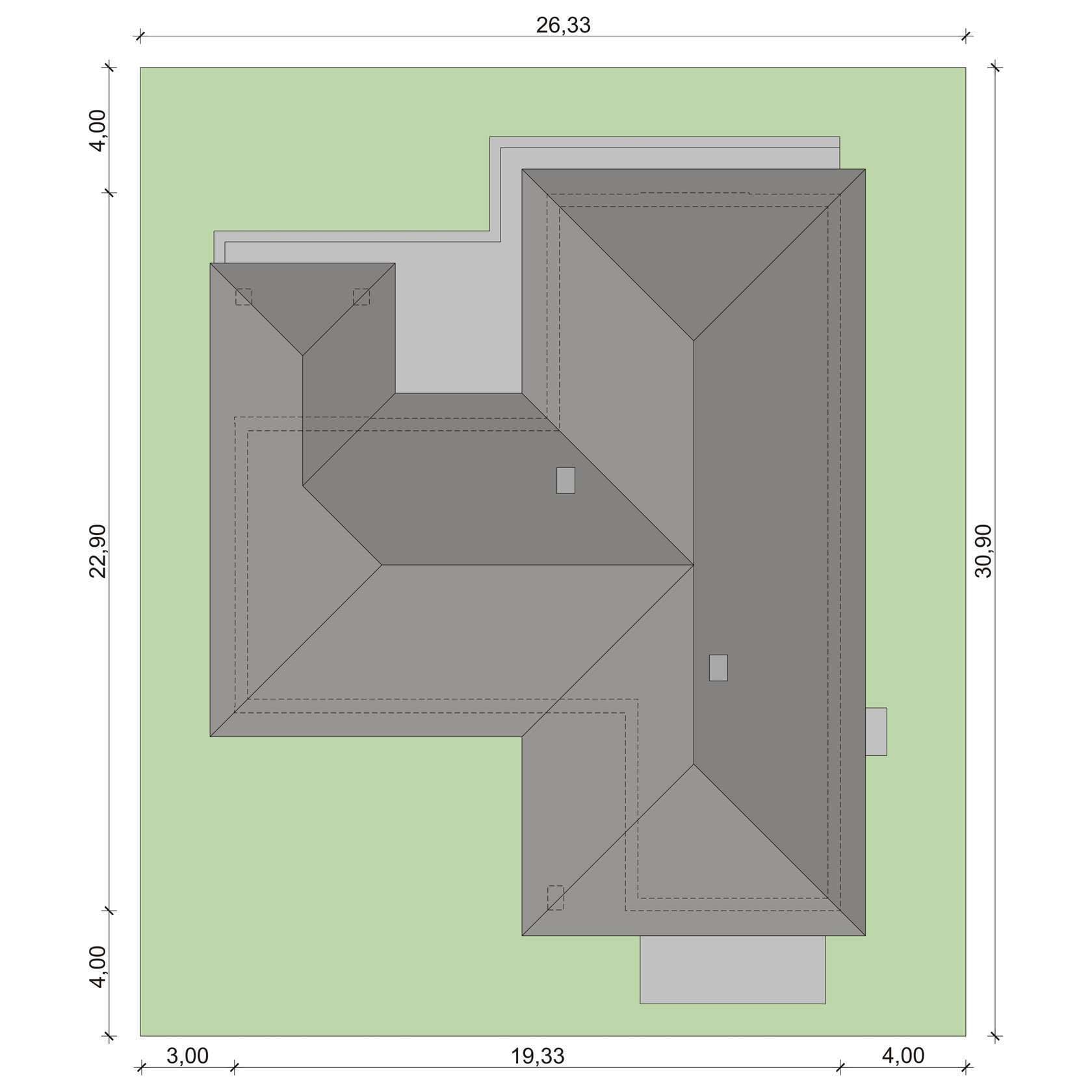

Plan sytuacyjny

Rzut projektu Otto 2 PS - Plan sytuacyjny

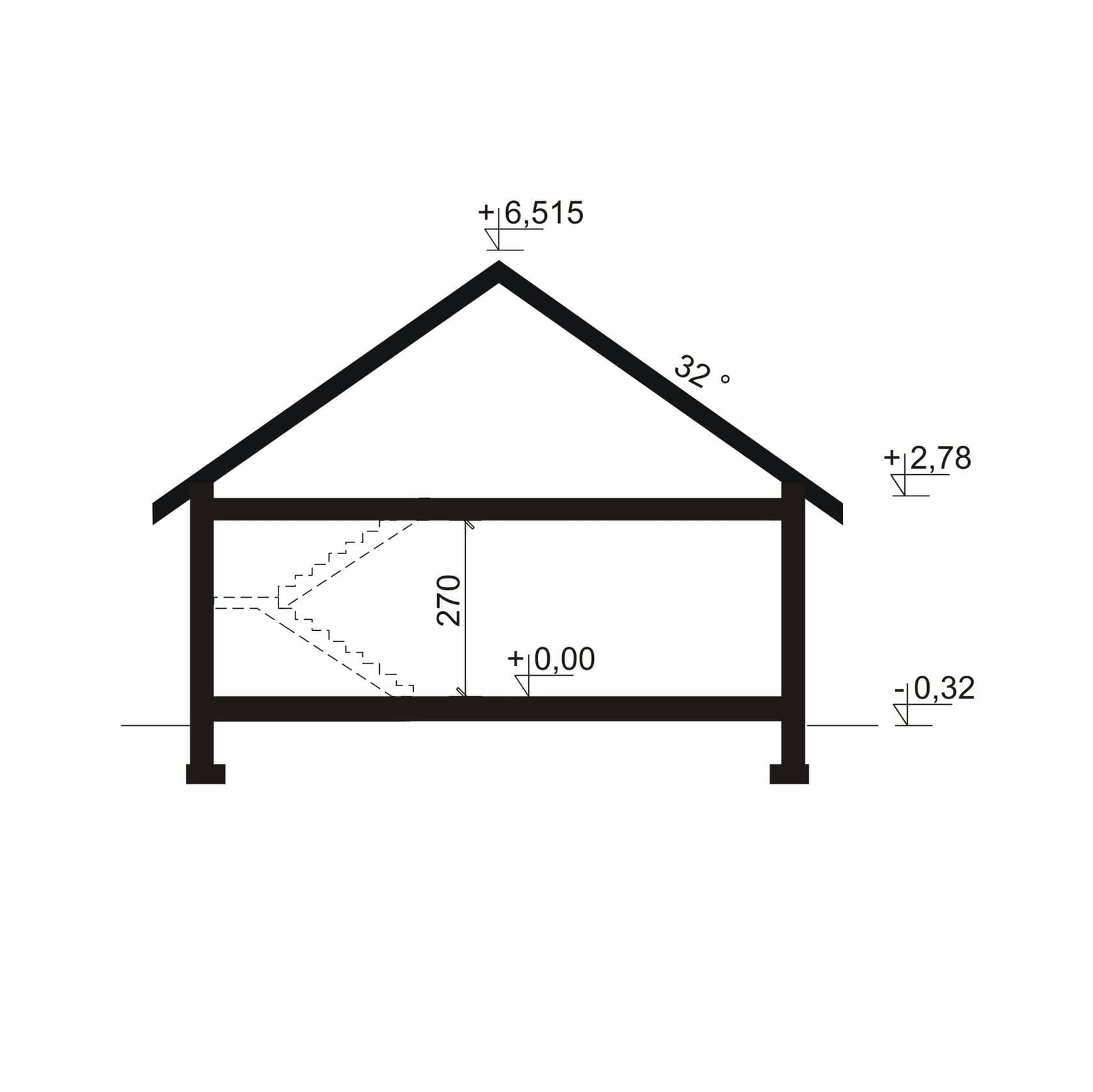

Przekrój

Rzut projektu Otto 2 PS - Przekrój

Dane techniczne

  • Powierzchnia użytkowa188.71 m²
  • Powierzchnia zabudowy325.74 m²
  • KominekTak
  • Liczba pokoi6
  • Powierzchnia dachu472.98 m²
  • KalenicaRównoległa
  • Kubatura651.42 m³
  • Długość domu22.9 m
  • Szerokość domu19.31 m
  • Wysokość domu6.835 m
  • Minimalne wymiary działki30.9 x 26.31m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu32°

Instalacja grzewcza

  • Instalacja grzewczakocioł gazowy kondensacyjny lub kociołna paliwo stałe
    dodatkowe źródło ciepła - kominek z płaszczem wodnym

Koszty budowy

  • Koszt budowy351111 zł
  • Stan surowy zamknięty351111 zł
  • Koszt instalacji106280 zł

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
