Projekt domu PALANKA 2

Name: PALANKA 2
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: palanka-2
Price: 4099.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 099 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa137.45 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachCzterospadowy
Kąt nach. dachu20°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Technologia tradycyjna :

- ściany zewnętrzne nośne murowane grubości 30cm .
- ściany wewnętrzne działowe grubości 12cm .
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM" .
- wysokość budynku 7,75m .
- dach jednospadowy 20° .
- więźba dachowa drewniana.

Rzuty

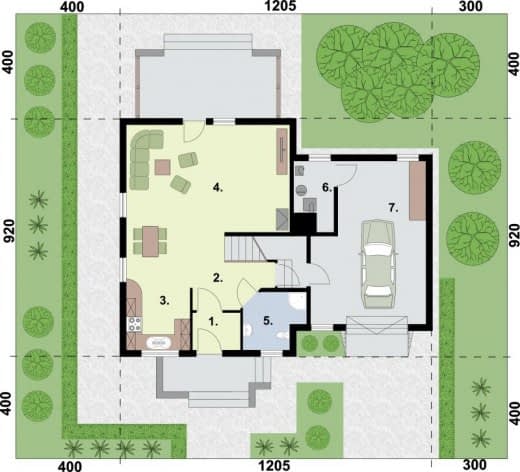

Rzut przyziemia

1. Wiatrołap2.58
2. Komunikacja9.14
3. Kuchnia11.06
4. Salon25.83
5. Łazienka4.65
6. Kotłownia3.62
7. Garaż24.89

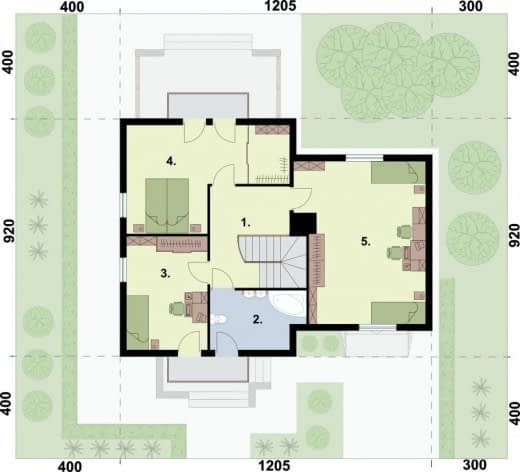

Rzut poddasza

1. Komunikacja13.4
2. Łazienka7.8
3. Pokój13.55
4. Pokój20.09
5. Pokój29.35

Dane techniczne

Powierzchnia użytkowa137.45 m²
Powierzchnia zabudowy98.26 m²
Liczba pokoi10
Kubatura681 m³
Wysokość domu7.75 m
PoddaszeUżytkowe
Minimalne wymiary działki19.05 x 17.2m
GarażJednostanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu20°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki
