PALPALA dom letniskowy

2 499 zł

Projekt domu PALPALA dom letniskowy

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 499 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa46.25 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

PALPALA - dom letniskowy

To niewielki domek letniskowy, w którym delikatny dodatek elewacji frontowej stanowi cegła wkomponowana w taras jako zewnętrzne kolumny oraz grill, na którym przyrządzonych zostanie wiele przysmaków. Sielski klimat na zewnątrz budynku wprowadza nas do funkcjonalnego wnętrza, które odsłania całą tajemnicę tego jak powinny zostać zagospodarowane pomieszczenia o małej powierzchni, aby odczuwać komfort płynący z otwartej przestrzeni. Rozwiązanie to zostało zastosowane w pokoju dziennym, w skład którego wchodzą salon, kuchnia i jadalnia. Połączone razem zapewnią stały kontakt między wczasowiczami! Oprócz tego efektownego pomieszczenia w domku znajdziemy również garderobę, łazienkę oraz sypialnię.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa. Orientacyjna ilość pustaków porotherm 30 p+w : 1500 szt.

Konstrukcja

Technologia tradycyjna , ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu.

Rzuty

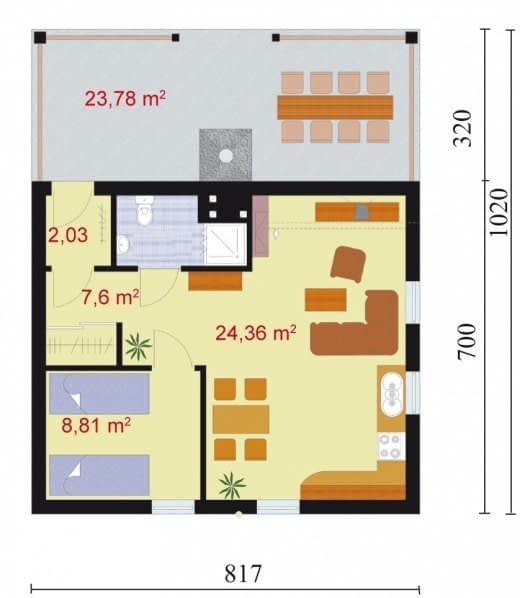

Parter

  • Wiatrołap2.03
  • Komunikacja z garderobą7.6
  • Sypialnia8.81
  • Pokój dzienny z aneksem kuchennym24.36
  • Łazienka3.45
  • Weranda23.78

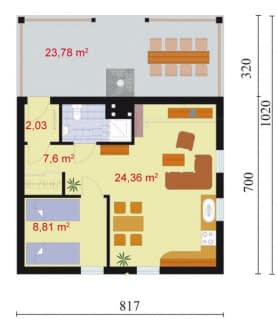

Rzut projektu PALPALA dom letniskowy - Parter

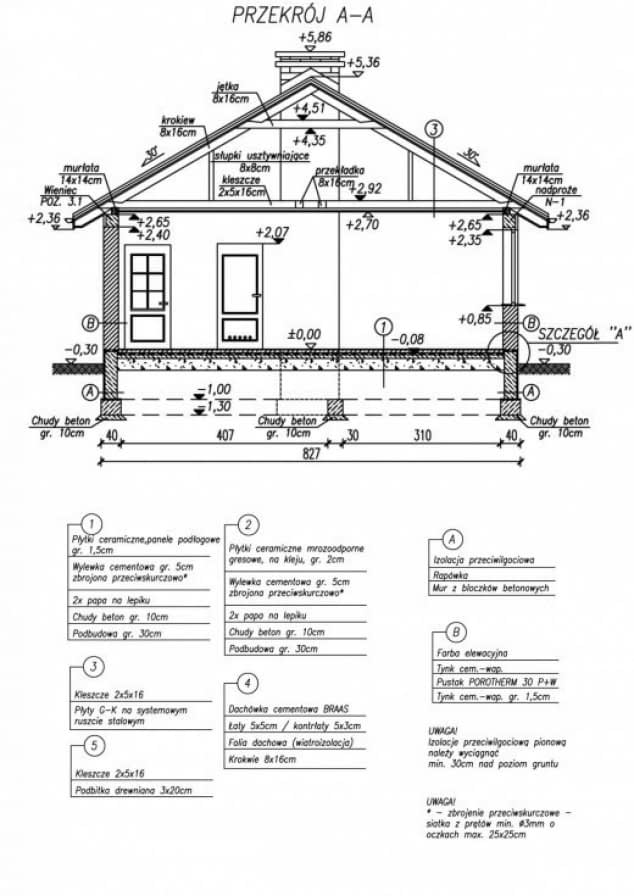

Przekrój A-A

Rzut projektu PALPALA dom letniskowy - Przekrój A-A

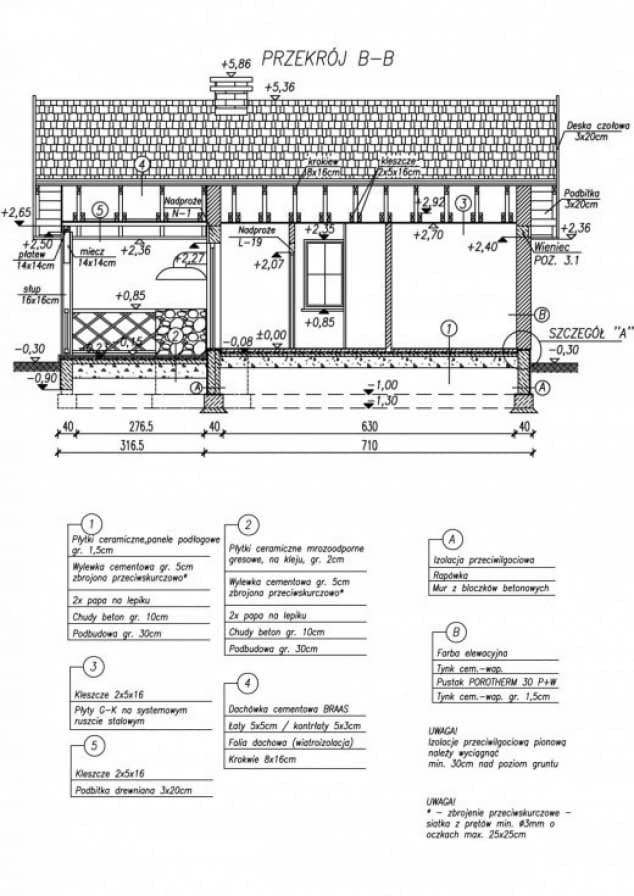

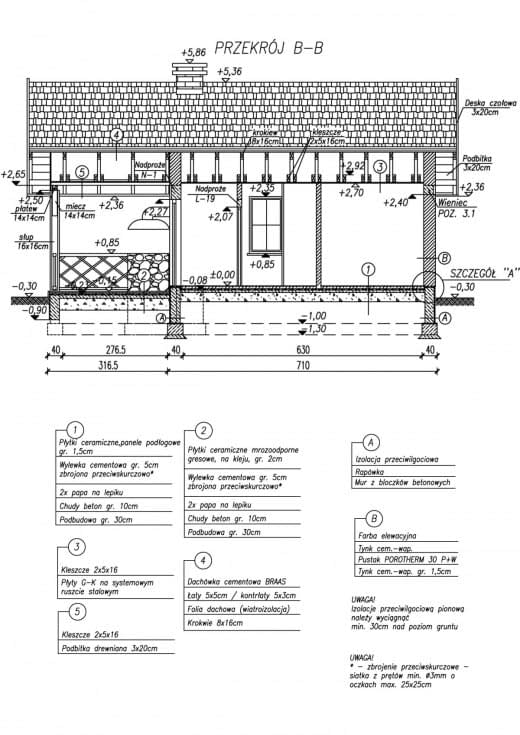

Przekrój B-B

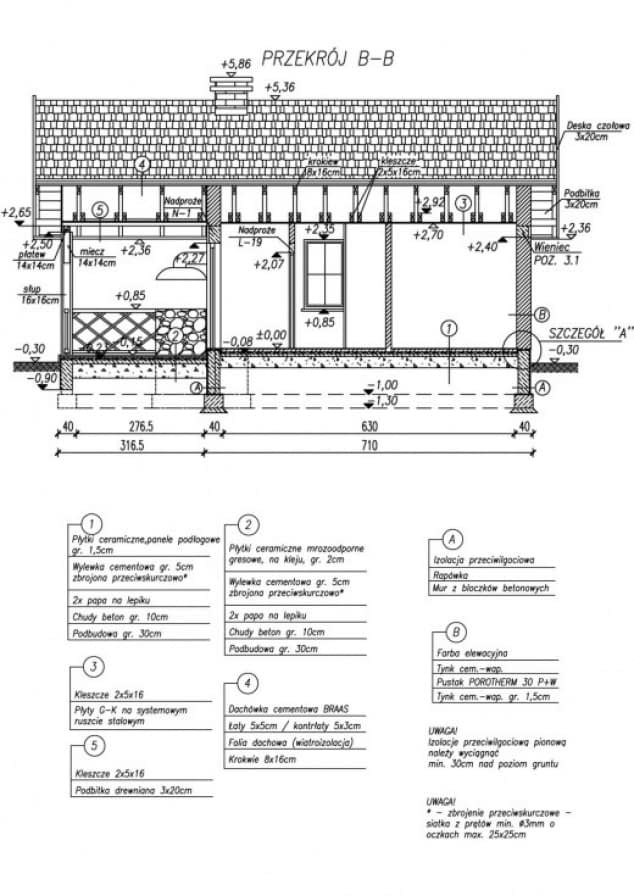

Rzut projektu PALPALA dom letniskowy - Przekrój B-B

Dane techniczne

  • Powierzchnia użytkowa46.25 m²
  • Powierzchnia zabudowy57.19 m²
  • Liczba pokoi4
  • Powierzchnia dachu125 m²
  • Kubatura361 m³
  • Wysokość domu5.66 m
  • Minimalne wymiary działki15.17 x 17.2m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
