Projekt domu PAMPELUNA

Name: PAMPELUNA
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: pampeluna
Price: 3500.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 500 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa139.4 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu20°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału	Ilość
BLACHODACHÓWKA "FLORA"	249,6 m2
GĄSIOR DACHOWY	18 mb
USZCZELKA	90 sztuk
WKRĘT	2000 sztuk
FOLIA	280 m2
BLACHA PŁASKA	6 arkuszy
RYNNA O 125	29 mb
ZŁĄCZKA RYNNY	4 sztuki
UCHWYT RYNNY	58 sztuk
DENKA	212 sztuk
LEJ SPUSTOWY	6 sztuk
RURA GAMTARAT O 110	23 mb
KOLANO	18 sztuk
OBEJMA RURY	12 sztuk

ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału	Ilość
GONT BITUMICZNY IKO	240 m2
MEMBRANA	240 m2
BLACHA PŁASKA	6 ARKUSZY
RYNNA O 125	29 mb
ZŁĄCZKA RYNNY	4 sztuki
UCHWYT RYNNY	58 sztuk
DENKO	212 sztuk
LEJ SPUSTOWY	6 sztuk
RURA GAMTARAT O 110	23 mb
KOLANO	18 sztuk
OBEJMA RURY	12 sztuk

Rzuty

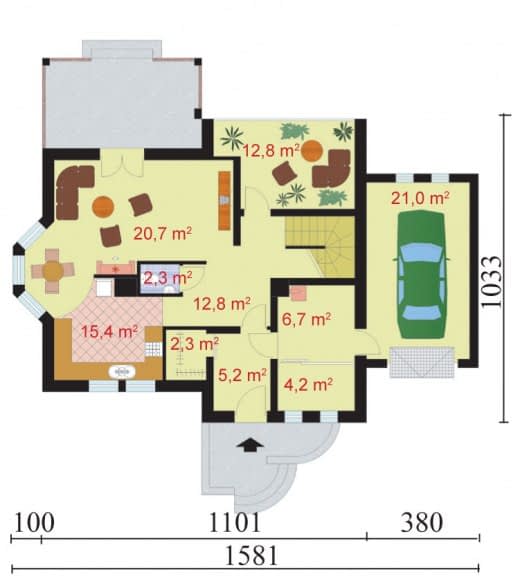

Parter

Garaż21
Ogród zimowy12.8
Pokój dzienny20.7
Kuchnia z aneksem jadalnym15.4
Garderoba2.3
Wc2.3
Wiatrołap5.2
Pom. gospodarcze4.2
Kotłownia6.7
Komunikacja12.8

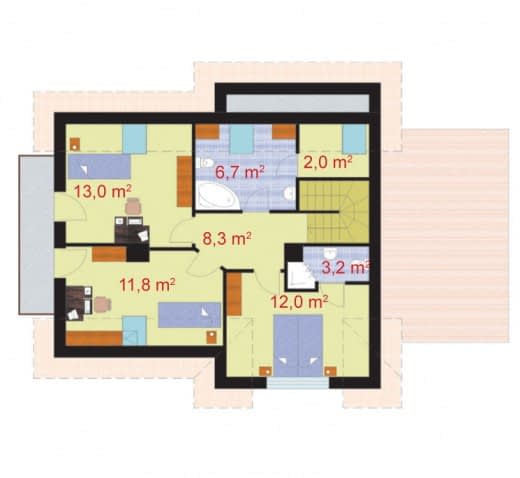

Poddasze

Łazienka3.2
Komunikacja8.3
Łazienka6.7
Pralnia2
Pokój13
Pokój11.8
Sypialnia12

Dane techniczne

Powierzchnia użytkowa139.4 m²
Powierzchnia zabudowy128.93 m²
Liczba pokoi13
Powierzchnia dachu216 m²
Kubatura744.74 m³
Wysokość domu8.59 m
PoddaszeUżytkowe
Minimalne wymiary działki22.81 x 21.67m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu20°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
