PANAMA

3 599 zł

Projekt domu PANAMA

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 699 zł3 599 zł
Oszczędź: 100,00zł
Najniższa cena z 30 dni: 3 699,00 zł

Promocja ważna do

08-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa108.64 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy budynku -84,00m2

- powierzchnia użytkowa- 108,64m2
- powierzchnia całkowita  - 185,15m2
- kubatura  - 550,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 27 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

Parter

  • Jadalnia6.31
  • Pokój dzienny26.17
  • Kotłownia7.31
  • Komunikacja9.97
  • Kuchnia6.3
  • Spiżarnia1.5
  • Łazienka3.43
  • Wiatrołap2.91

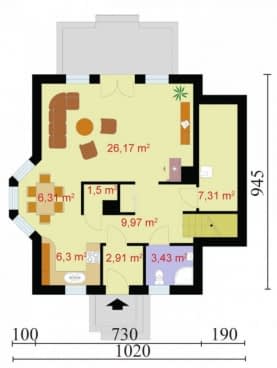

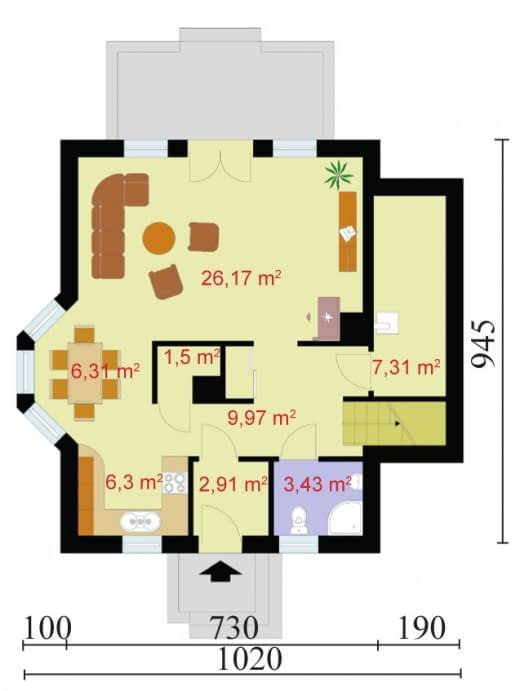

Rzut projektu PANAMA - Parter

Poddasze

  • Sypialnia10.49
  • Komunikacja6.3
  • Pokój7.95
  • Pokój10.67
  • Garderoba4.11
  • Łazienka5.22

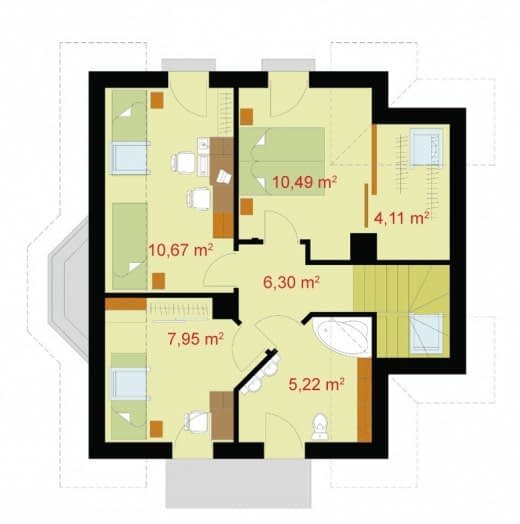

Rzut projektu PANAMA - Poddasze

Dane techniczne

  • Powierzchnia użytkowa108.64 m²
  • Powierzchnia zabudowy84 m²
  • Liczba pokoi14
  • Powierzchnia dachu155 m²
  • Kubatura550 m³
  • Wysokość domu7.97 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.2 x 17.35m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
