PEGO dom letniskowy

2 699 zł
Projekty>Domy>Projekt domu PEGO dom letniskowy

Projekt domu PEGO dom letniskowy

PEGO dom letniskowy - wizualizacja 2
PEGO dom letniskowy - wizualizacja 3
PEGO dom letniskowy - wizualizacja 4
PEGO dom letniskowy - wizualizacja 5
PEGO dom letniskowy - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 699 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa59.75 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis


Konstrukcja

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 20 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.


Rzuty

Rzut parteru

  • 1. Wiatrołap2.33
  • 2. Komunikacja2.23
  • 4. Sypialnia9.61
  • 3. Pokój7.85
  • 5. Sypialnia8.86
  • 6. Pokój dzienny17.1
  • 7. Kuchnia5.8
  • 8. Łazienka3.77
  • 6. Kotłownia2.20

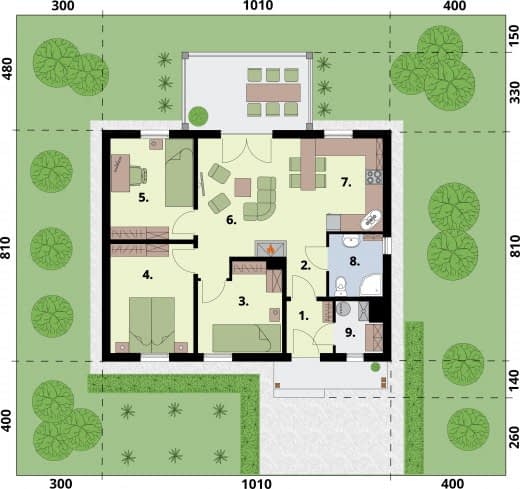

Rzut projektu PEGO dom letniskowy - Rzut parteru

Dane techniczne

  • Powierzchnia użytkowa59.75 m²
  • Powierzchnia zabudowy81.81 m²
  • Liczba pokoi8
  • Powierzchnia dachu114.6 m²
  • Kubatura379 m³
  • Wysokość domu5.78 m
  • Minimalne wymiary działki16.6 x 17.1m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
