Projekt domu PEWNY D65

Zgodność z WT 2021 i Eurokodami

Opis projektu

Wygodny, parterowy dom z możliwością adaptacji poddasza na cele mieszkalne. Charakteryzuje się wydzieleniem 3 stref: dziennej, nocnej i technicznej oraz małymi „stratami” na powierzchnie komunikacji. Zwarta bryła oraz prosta konstrukcja na oparta na planie kwadratu zapewnia oszczędności na etapie budowy i późniejszej eksploatacji.

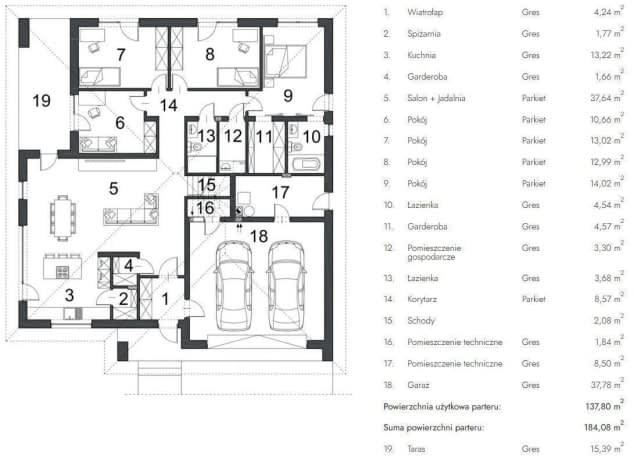

W strefie dziennej zaprojektowano przytulny salon z miejscem na stół i wyjściem na zadaszony taras. Otwarta na salon kuchnia z widokiem na wjazd została „wyposażona” w spiżarnię i wyspę z miejscami siedzącymi. Miejsce na pojemne szafy zaprojektowano w wiatrołapie oraz garderobie znajdującej się przy salonie. Na potrzeby ewentualnej adaptacji poddasza wyodrębniono klatkę schodową, które może pełnić funkcję schowka. Dla strefy dziennej dedykowana jest łazienka oznaczona na rzucie numerem 13. W części nocnej zaprojektowano 4 wygodne sypialnie, każda z wyjściem na taras. Sypialnia gospodarzy posiada własną łazienkę i garderobę. Dodatkowo w tej strefie zaprojektowano pralnię. Cześć techniczna to dwustanowiskowy garaż, pomieszczenie techniczne/kotłownia z dostępem z zewnątrz oraz pomieszczenie techniczne pod ewentualnymi schodami.

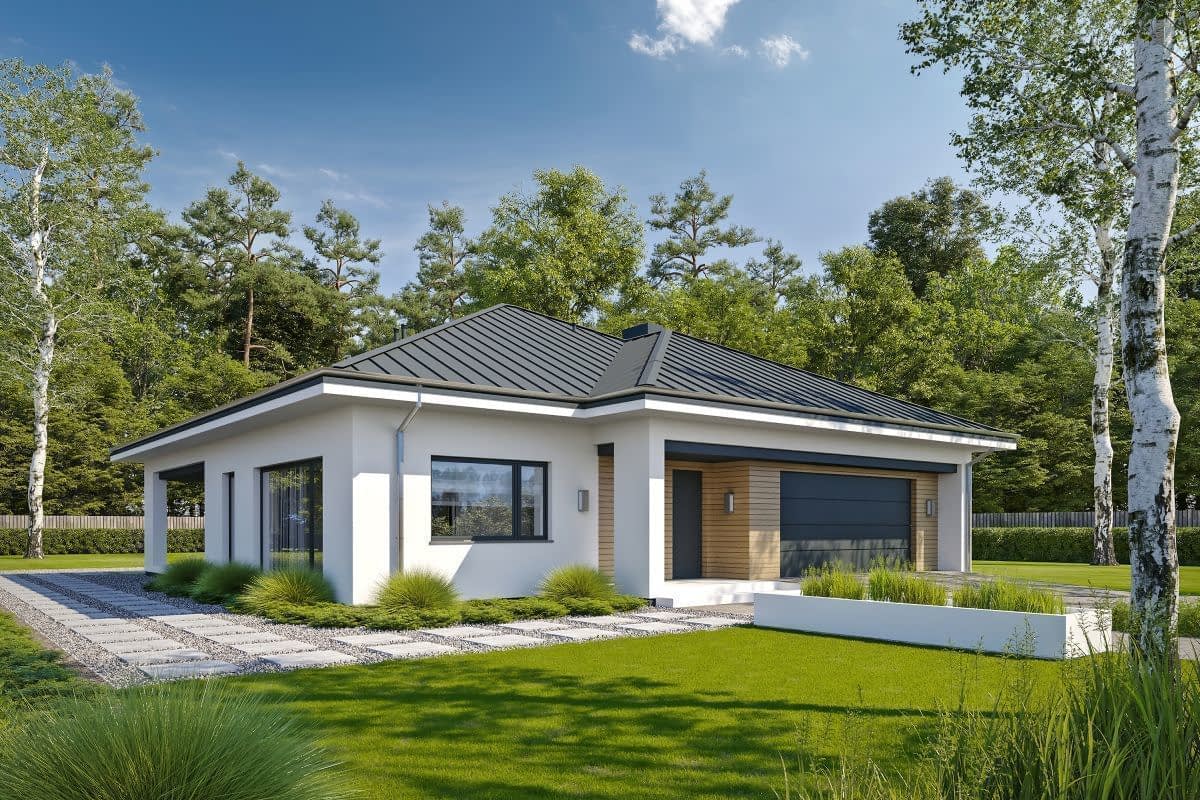

Elewacja to połączenie białego tynku oraz desek drewnianych w ciepłym, jasnym kolorze.

Konstrukcja

Technologia:

Fundamenty  - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach -dwuspadowy pokryty blachodachówką

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

• Opis architektoniczny z elementami konstrukcji.

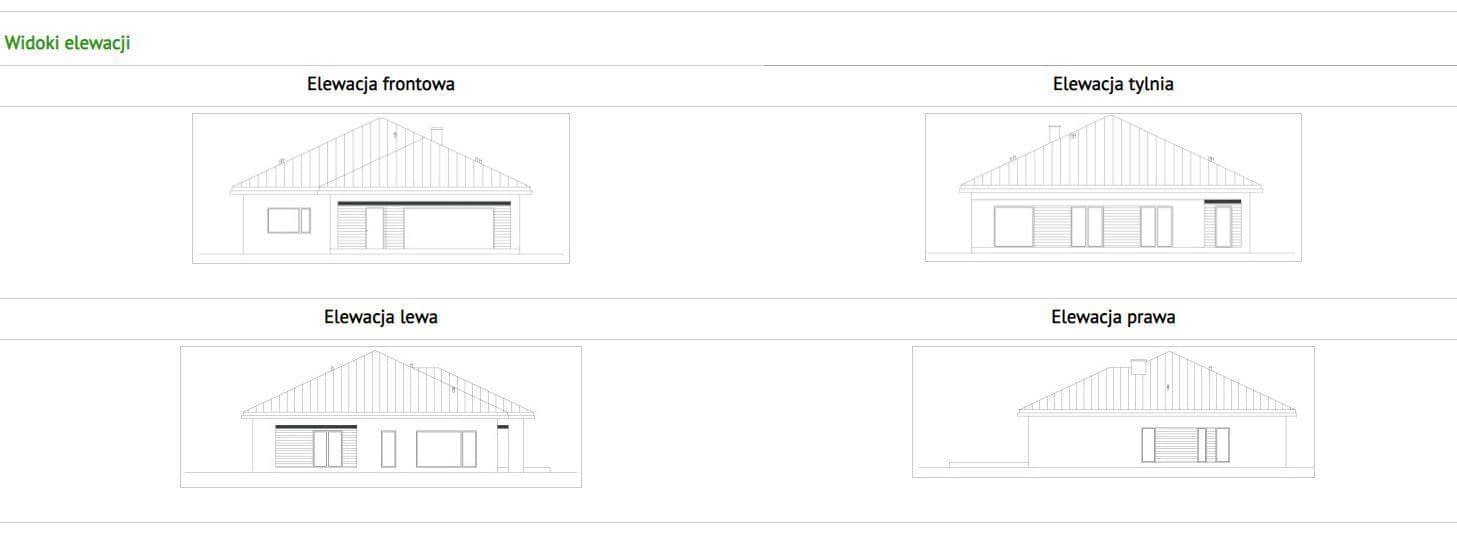

• Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

• Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
• Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

• Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
• Charakterystyka energetyczna (dla projektów domów).
• Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

• Opisy techniczny wszystkich części składowych sauny
• Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

590 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

590 zł

Wersja elektroniczna projektu

590 zł

Kosztorys

620 zł
