Projekt domu piaskowo 3 ab

Name: piaskowo 3 ab
Brand: DOM-PROJEKT
SKU: piaskowo-3-ab
Price: 6599.00 PLN
Availability: InStock

Autor projektu:DOM-PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 599 zł

Zadaj pytanie

Typ projektuBliźniak
Powierzchnia użytkowa228.28 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

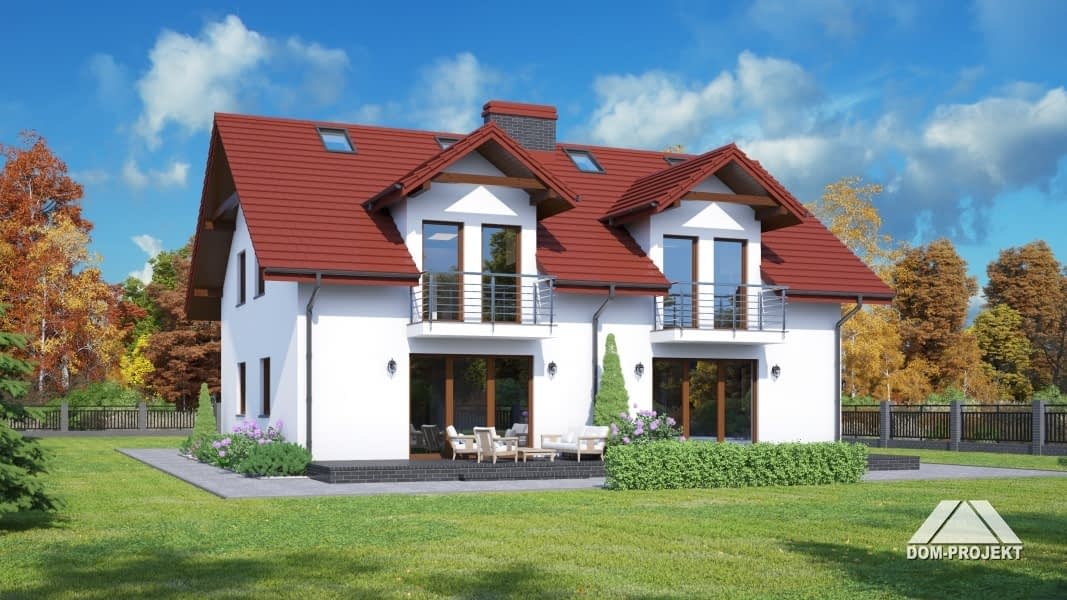

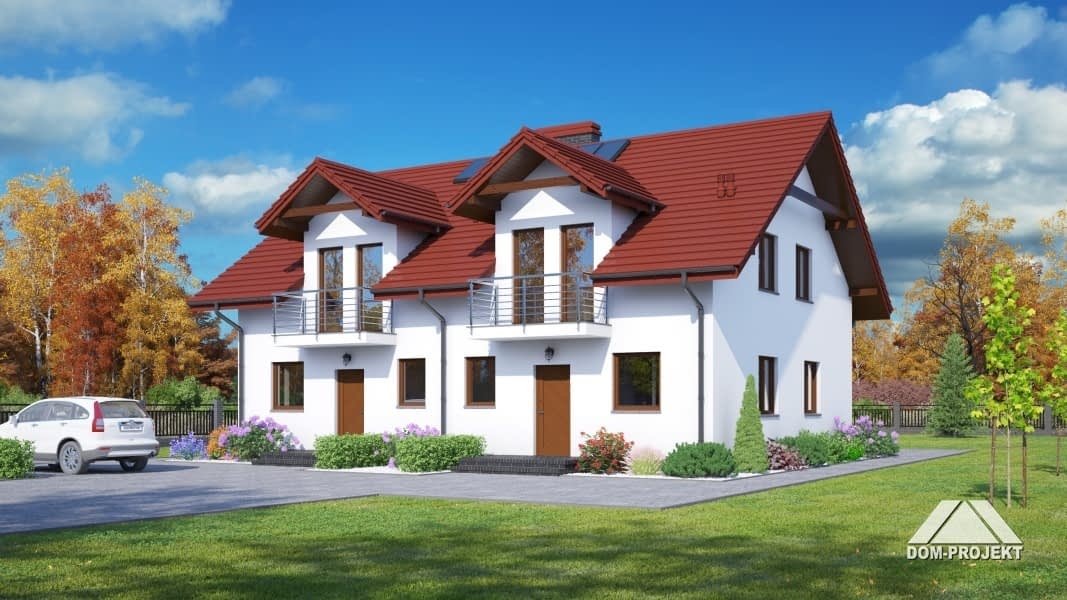

Dom dwulokalowy. Każdy lokal składa się z: dużego salonu z kominkiem i wyjściem na taras, aneksu kuchennego,łazienki, wiatrołapu, pomieszczenia gospodarczego i schodów na piętro. Na piętrze: trzy pokoje, łazienka, komunikacja i dwa balkony, Z piętra wyjście na strych (możliwość dodatkowego zagospodarowania). Zwarta bryła budynku i dach dwuspadowy sprzyjają szybkiej i taniej budowie i niskim kosztom eksploatacji.

Rzuty

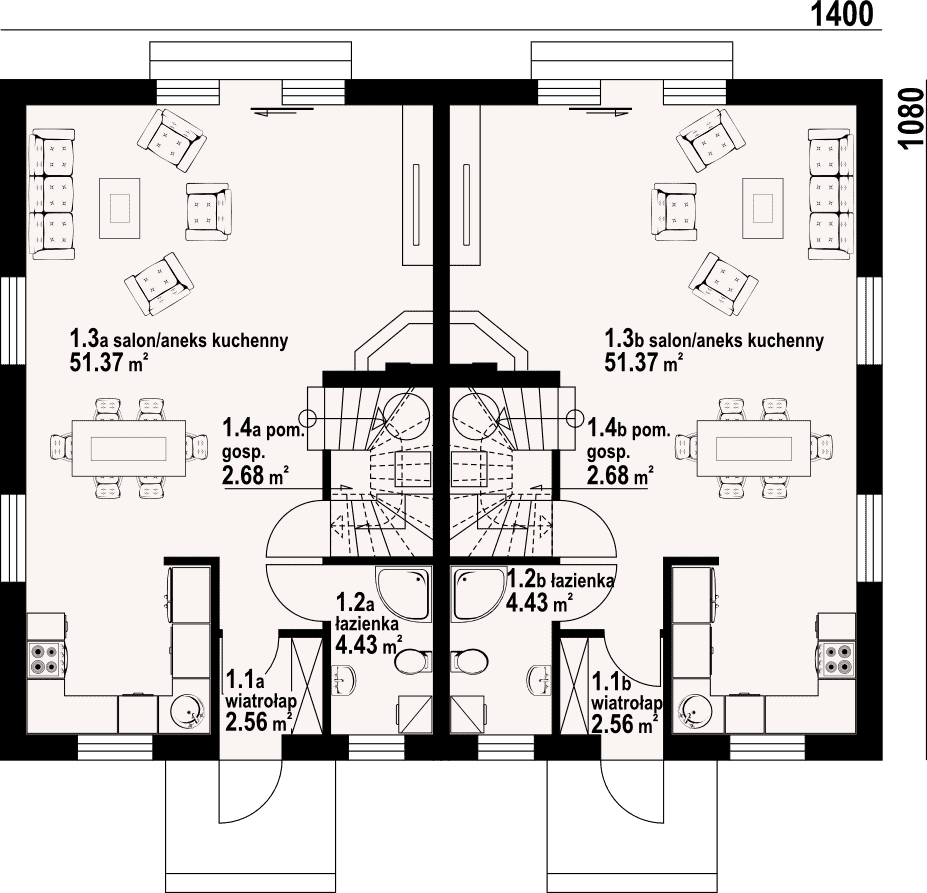

Parter

1.1 - wiatrołap2.56 m²
1.2 - łazienka4.43 m²
1.3 - salon z aneksem kuchennym51.37 m²
1.4 - pom. gosp.2.68 m²
1.5 - wiatrołap2.56 m²
1.6 - łazienka4.43 m²
1.7 - salon z aneksem kuchennym51.37 m²
1.8 - pom. gosp.2.68 m²

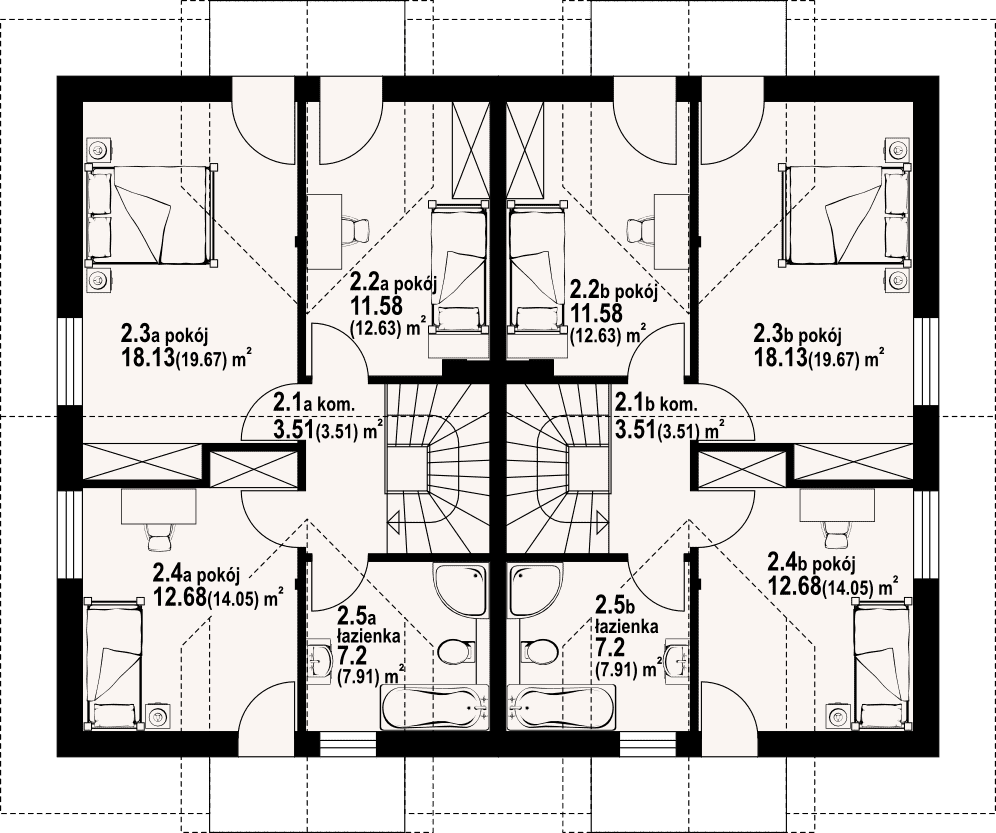

Poddasze

2.1 - komunikacja3.51 m²
2.2 - pokój11.58 m²
2.3 - pokój18.13 m²
2.4 - pokój12.68 m²
2.5 - łazienka7.2 m²
2.6 - komunikacja3.51 m²
2.7 - pokój11.58 m²
2.8 - pokój18.13 m²
2.9 - pokój12.68 m²
2.1 - łazienka7.2 m²

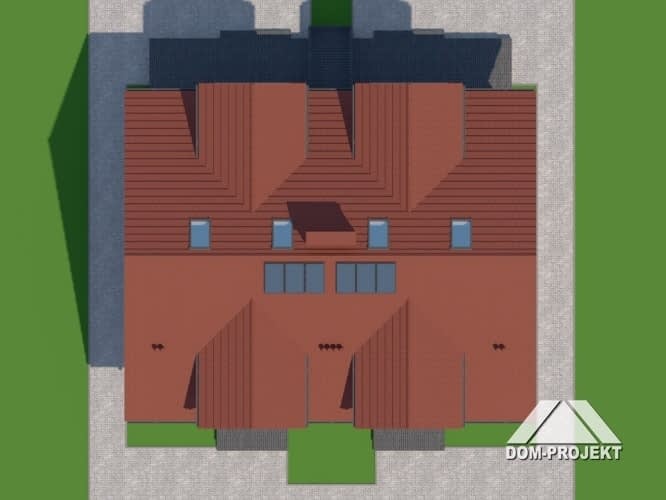

Sytuacja

Dane techniczne

Powierzchnia użytkowa228.28 m²
Powierzchnia netto241.12 m²
Powierzchnia zabudowy151.2 m²
KominekTak
Liczba łazienek4
Liczba pokoi8
Powierzchnia dachu261.56 m²
Kubatura925.6 m³
Wysokość domu8.98 m
Energia pierwotna67.31 kWh/m²/rok
Minimalne wymiary działki22 x 18.8m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu35°

Instalacja grzewcza

Instalacja grzewczakomplet instalacji, kocioł gazowy, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

rzutu fundamentów,
rzutów konstrukcyjnych poszczególnych kondygnacji,
rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
rzutu więźby dachowej,
rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
rzutów instalacji wod-kan,
rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
rzutów instalacji elektrycznej,
schematu tablicy TM,
rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
