Pinczer 7 z garażem

4 299 zł

Projekt domu Pinczer 7 z garażem

Autor projektu:Lelo Design
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 299 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa103.9 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Pinczer 7, został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny, poszukującej domu o klasycznej stylistyce. Budynek jest przekryty dwuspadowym dachem o bardzo prostej konstrukcji drewnianej i kalenicy usytuowanej równolegle do elewacji frontowej. Dodatkowo do budynku został doprojektowany garaż jednostanowiskowy w poziomie parteru z pomieszczeniem strychu użytkowego na poddaszu. Funkcjonalne, doskonale doświetlone wnętrza zakładają strefę dzienną na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z kuchnią oraz jadalnią, dopełniono zaprojektowanym tarasem który doskonale sprawdzi się jako miejsce na letnie posiłki. Dodatkowo na parterze zaprojektowano pomieszczenie mieszkalne które może służyć jako pokój gościnny lub pracownia. Na poddaszu, zaprojektowano optymalną wysokość ścianki kolankowej co pozwala na uzyskanie komfortowej powierzchni mieszkalnej w pokojach i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak elewacyjna okładzina drewniana, dachówka ceramiczna czy cegła klinkierowa. Ponadczasowa architektura tego niewielkiego, eleganckiego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.


Konstrukcja

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe „pellet” i spełnia wszystkie wymagania dotyczące WT2021. Na etapie adaptacji projektu jest możliwość zaprojektowania ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.

Rzuty

Rzut parteru

  • 1 wiatrołap4,2
  • 2 hall4,8
  • 3 pokój dzienny22,8
  • 4 kuchnia9,7
  • 5 pokój11
  • 6 wc1,4
  • 7 kotłownia4,1
  • 8 garaż jednostan.21,5
Rzut projektu Pinczer 7 z garażem - Rzut parteru

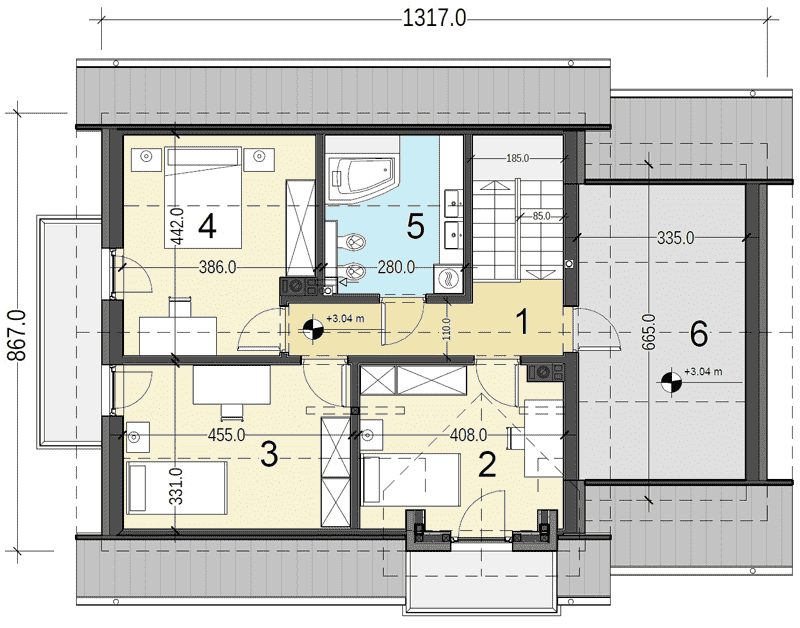

Rzut poddasza

  • 1 korytarz6,5
  • 2 pokój10,7
  • 3 pokój10,4
  • 4 pokój12,2
  • 5 łazienka6,1
  • 6 strych12,2
Rzut projektu Pinczer 7 z garażem - Rzut poddasza

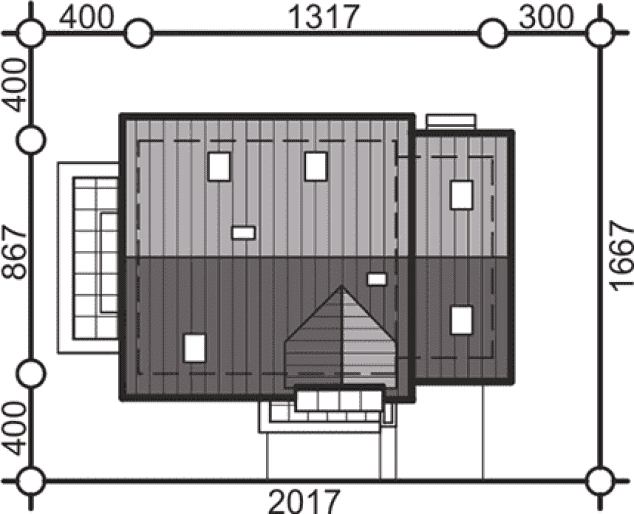

Usytuowanie na działce

Rzut projektu Pinczer 7 z garażem - Usytuowanie na działce

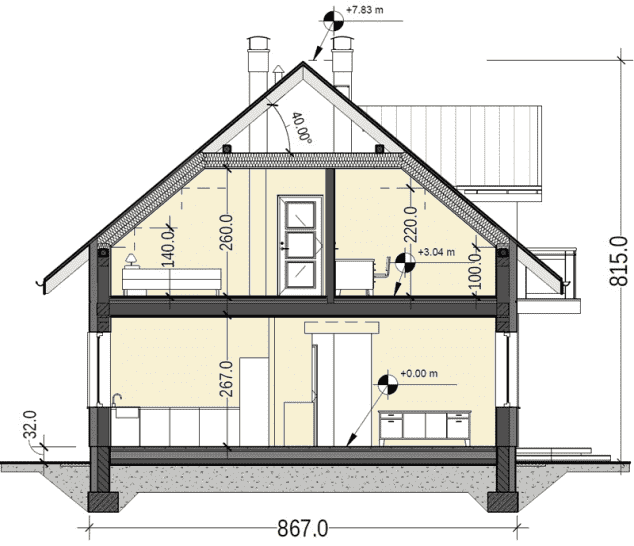

Przekrój

Rzut projektu Pinczer 7 z garażem - Przekrój

Dane techniczne

  • Powierzchnia użytkowa103.9 m²
  • Powierzchnia zabudowy109.9 m²
  • Liczba pokoi5
  • Kubatura379.5 m³
  • Wysokość domu8.15 m
  • Minimalne wymiary działki20.17 x 16.67m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

* ważne informacje

Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy
