Projekt domu Pionier 3 2l z garażem

Name: Pionier 3 2l z garażem
Brand: Quattro Sp. z o.o.
SKU: pionier-3-2l-z-garazem
Price: 8095.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

8 095 zł7 745 zł

Oszczędź: 350,00zł

Najniższa cena z 30 dni: 8 095,00 zł

Zadaj pytanie

Typ projektuBliźniak
Powierzchnia użytkowa262.4 m²
Kondygnacje
GarażJednostanowiskowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

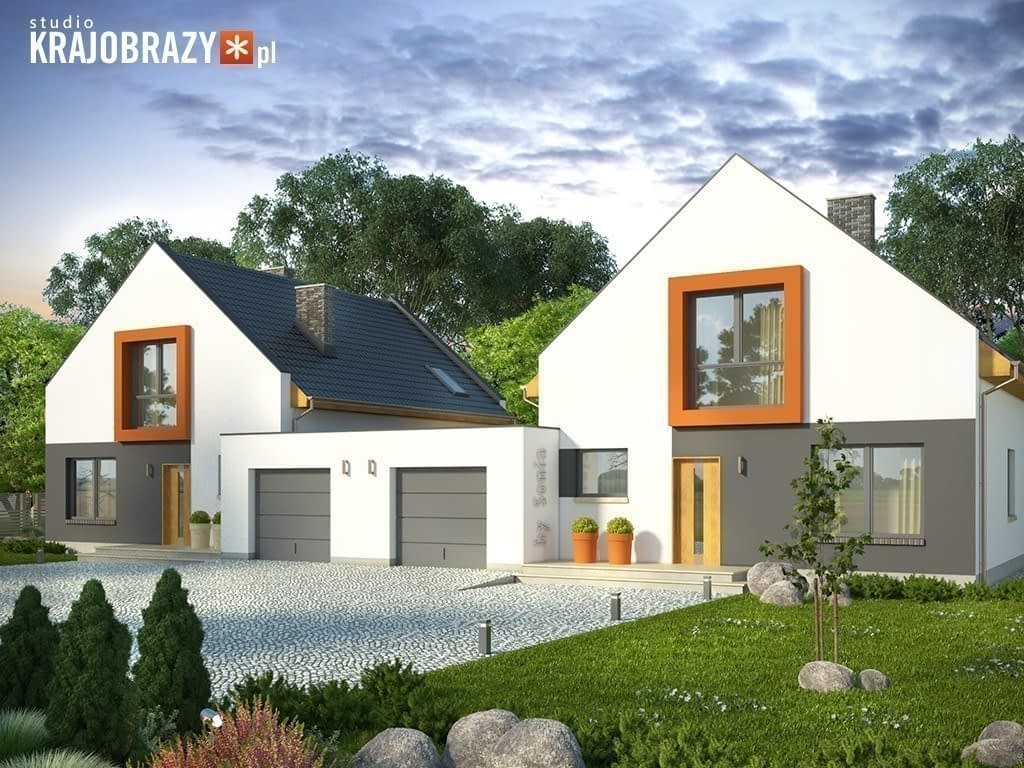

PIONIER 3 2L to nowoczesny dom dwulokalowy. Segmenty stykają się ze sobą garażami, dzięki temu dźwięki od sąsiada będą wytłumione. W projekcie wyeksponowane są ściany szczytowe, przedłużone ponad poziom dachu. Mocne akcenty w postaci miedzianoczerwonych obramień wokół okien na piętrze wyglądają ładnie i bardzo nowocześnie. Na parterze z wiatrołapu dostępna jest kotłownia. Można z niej przejść do garażu, na tyłach którego ulokowano pomieszczenie gospodarcze. Okazały salon z otwartą kuchnią, dodatkowy pokój oraz wc pod biegiem schodów to pozostałe pomieszczenia na parterze. Z holu na piętrze dostępne są łazienka i trzy sypialnie, a jedna z nich posiada wygodną wydzieloną garderobę.

Rzuty

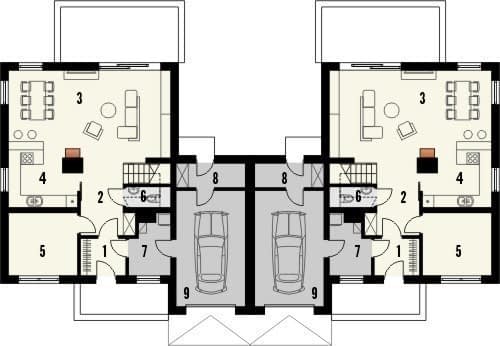

Parter

1. wiatrołap4
2. hall5.9
3.pokój dzienny z jadalnią37.7
4. kuchnia9.8
5. pokój10.3
6. wc1.1
7.pom. gospodarcze5.4
8.pom. gospodarcze4
9. garaż19

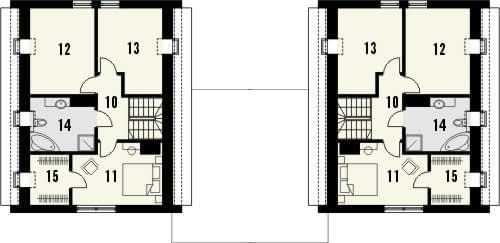

Piętro

10. hall4.8
11. pokój12.3
12. pokój12.8
13. pokój11.3
14. łazienka7.6
15. garderoba4.2

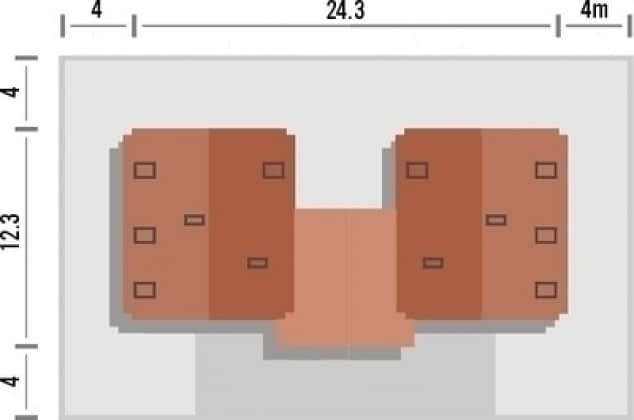

Rzut na działce

Dane techniczne

Powierzchnia użytkowa262.4 m²
Powierzchnia zabudowy243.4 m²
Kubatura1318 m³
Wysokość domu8.13 m
Minimalne wymiary działki32.3 x 20.3m
GarażJednostanowiskowy
Kąt nach. dachu40°

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

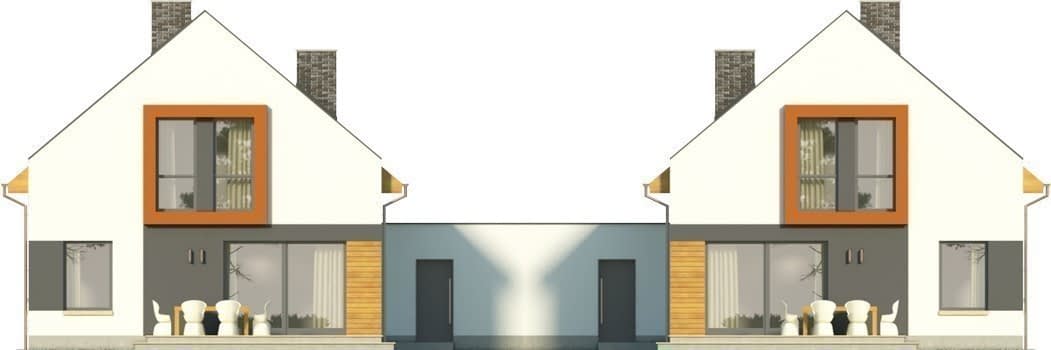

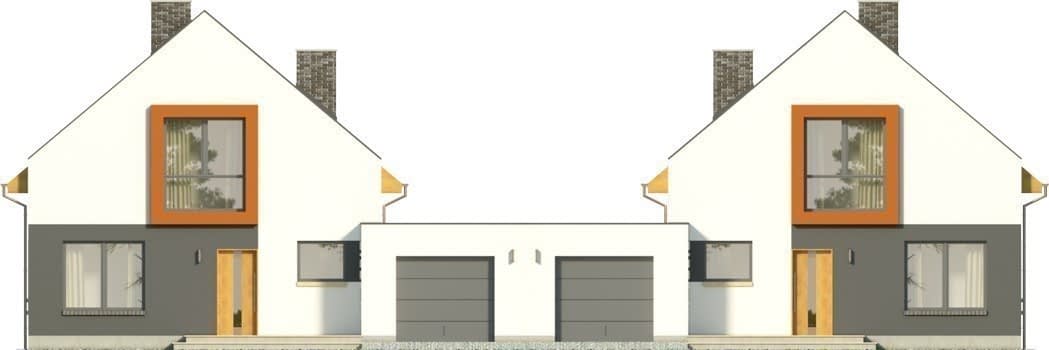

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:

Dostosowanie budynku do warunków gruntowych.
Zmiana wymiarów fundamentów.
Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
przekraczającej 50cm ponad poziom terenu.
Rezygnacja z podpiwniczenia.
Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
z dostosowania budynku do strefy śniegowej lub wiatrowej.
Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
Wykonanie lustrzanego odbicia obiektu.
Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
Dobudowanie garażu lub wiaty garażowej.
