Projekt domu Pionier z garażem

Name: Pionier z garażem
Brand: Quattro Sp. z o.o.
SKU: pionier-z-garazem
Price: 4195.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 195 zł3 895 zł

Oszczędź: 300,00zł

Cena przed promocją: 4 195 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa131.2 m²
KondygnacjeParterowy
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt PIONIER to średniej wielkości dom jednorodzinny z garażem. Dostępny jest on również w wersji bez garażu (PIONIER 2) oraz jako segment bliźniaka (PIONIER 3). Ściany szczytowe wyprowadzone są nieco powyżej kalenicy dachu, dzięli czemu budynek zyskał nowoczesny charakter. Najmocniejszym akcentem elewacji frontowej jest obramienie okna na piętrze, pokryte tynkiem w rdzawoczerwonym kolorze. Dokumentację zakupić można w wariancie standard oraz odbicie lustrzane.Dom posiada klarowny podział funkcjonalny. Z wiatrołapu dostać się można do kotłowni, z której dostępny jest garaż. Na jego tyłach znalazło się pomieszczenie gospodarcze. Z holu przechodzimy do przestronnego salonu, połączonego z kuchnią z minibarem. Zaprojektowano także dodatkowy pokój oraz toaleta. Na piętrze znalazła się strefa nocna, czyli trzy pokoje sypialne (jeden z nich posiada wydzieloną garderobę) i wygodna, duża łazienka.

Rzuty

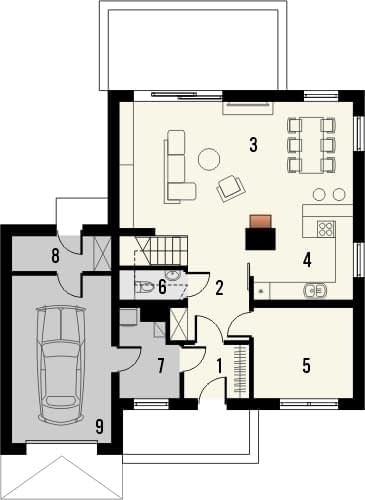

Parter

1. wiatrołap4
2. hall5.9
3.pokój dzienny z jadalnią37.7
4. kuchnia9.8
5. pokój10.3
6. wc1.1
7.pom. gospodarcze5.3
8.pom. gospodarcze4
9. garaż19

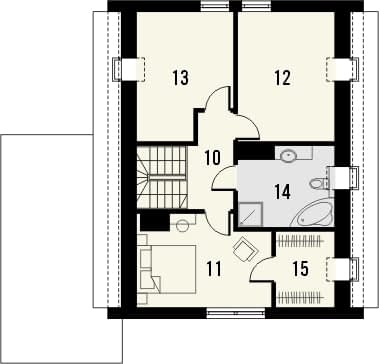

Piętro

10. hall4.8
11. pokój12.3
12. pokój12.8
13. pokój11.3
14. łazienka7.5
15. garderoba4.2

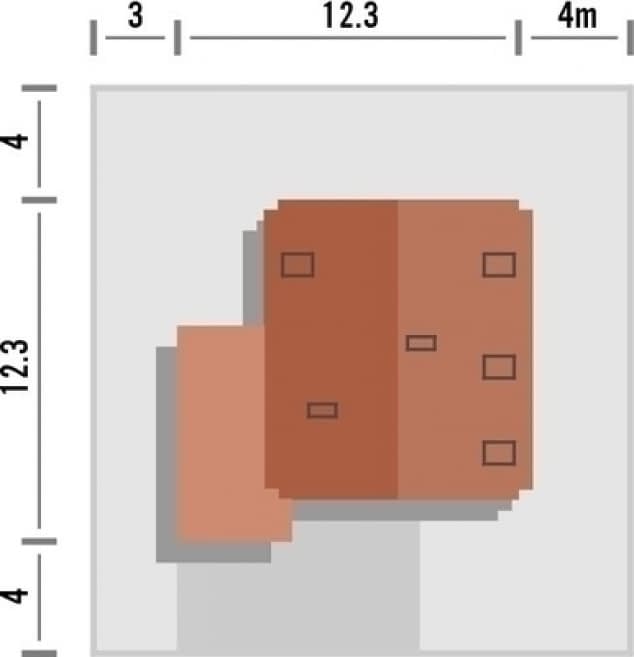

Rzut na działce

Dane techniczne

Powierzchnia użytkowa131.2 m²
Powierzchnia zabudowy123 m²
Kubatura661 m³
Wysokość domu8.13 m
Minimalne wymiary działki20.3 x 19.3m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
