- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa115.52 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt „PŁASKI D11” to wzór optymalnej funkcjonalności dla 4 osobowej rodziny przy zachowaniu niewielkich gabarytów budynku. W wiatrołapie znajduje się wejście do garderoby a następnie do 1 stanowiskowego garażu oraz pomieszczenia technicznego. Z wiatrołapu możemy również przedostać się do salonu oraz do kuchni otwartej na salon. Duży salon łączy w sobie funkcję wypoczynkową oraz funkcję jadalni. Połączony jest dużymi przeszklonymi drzwiami z zewnętrznym tarasem. Dodatkowo kuchnia posiada od strony wjazdu wyjście na drugi, niewielki taras zewnętrzny. Od strony ogrodu zaprojektowano 3 pokoje do których prowadzi korytarz oraz dwie łazienki, z których jedna przeznaczona jest dla gospodarzy.
Projekt domu oparty został na prostej bryle o podstawie kwadratu, której konstrukcja przełamana została żelbetową ramą, nadając w ten sposób domu niepowtarzalnego charakteru. Elewacja łączy w sobie wyważoną kombinację bieli oraz drewna.
Konstrukcja
Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - stropodach plaski monolityczny żelbetowy
Rzuty

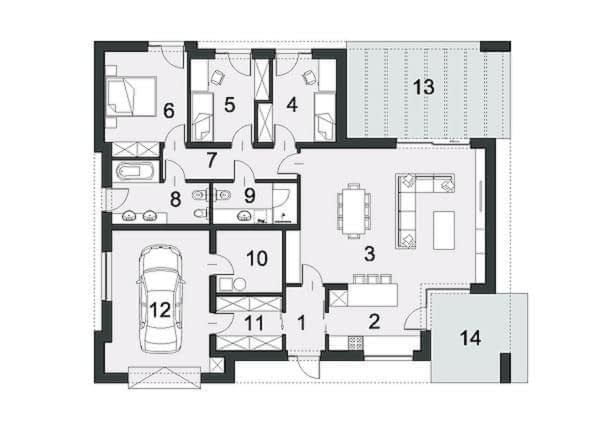

Rzut parteru
- 1. Wiatrołap4.12
- 2 Kuchnia9.85
- 3. Salon + jadalnia41.92
- 4. Pokój9.58
- 5. Pokój9.63
- 6. Pokój13.38
- 7. Korytarz6.77
- 8. Łazienka8.35
- 9. Łazienka5.67
- 10. Pomieszczenie techniczne6.78
- 11. Garderoba5.89
- 12. Garaż23.47
- 13. Taras25.27
- 14. Taras13.57
Dane techniczne
- Powierzchnia użytkowa115.52 m²
- Powierzchnia netto145.41 m²
- Powierzchnia zabudowy180.55 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi3
- Kubatura392.61 m³
- Wysokość domu3.67 m
- PoddaszeNie
- Minimalne wymiary działki22.75 x 22.85m
- GarażJednostanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Każdy nasz projekt typowy składa się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego. Projekty opracowane zostały zgodnie z Warunkami Technicznymi 2021 oraz dostosowane do Eurokodów.
W skład projektu architektoniczno-budowlanego wchodzi opis techniczny, rysunki branży architektonicznej, zgoda na zmiany autora projektu, uprawnienia i zaświadczenia z izby projektantów.
W skład projektu technicznego wchodzi opis techniczny, rysunki branży konstrukcyjnej, sanitarnej (wodno-kanalizacyjnej, centralnego ogrzewania), elektrycznej oraz projektowana charakterystyka energetyczna.
W każdym gotowym projekcie domu naszej pracowni jest wykaz zmian, jakie można do niego wprowadzić bez konsultacji z projektantem macierzystym. Są to:
- zmiana wymiarów fundamentów wynikające z miejscowych warunków gruntowych;
- zmiana instalacji elektrycznej, wodno-kanalizacyjnej, c.o. gazowej;
- wprowadzenia częściowego lub całkowitego podpiwniczenia;
- realizacji wg. lustrzanego odbicia;
- usytuowania lub likwidacji ścianek działowych oraz drzwi wewnętrznych;
- zmiana warstw ścian zewnętrznych;
- zmiana materiałów wykończeniowych;
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego i wymaganej wytrzymałości;
- zmiana stolarki okiennej i drzwiowej oraz materiałów wykończeniowych.
